VORTEXMASTER FSV430, FSV450 CAUDALÍMETRO VORTEX | DS/FSV430/450-ES REV. G
Variantes de modelos
FSV430
Caudalímetro Vortex para vapor, líquido y gas con pantalla
gráfica opcional, salida binaria opcional y medición de
temperatura integrada opcional.
FSV450
Caudalímetro Vortex para vapor, líquido y gas con pantalla
gráfica opcional, salida binaria integrada, compensación de
temperatura y funcionalidad de ordenador de medición de
caudal.
El aparato ofrece la posibilidad de la conexión directa de
transmisores de temperaturas externos, transmisores de
presión externos o analizadores de gas.
Principio de medición
La función del caudalímetro Vortex se basa en la calle de
torbellinos de Karmán. En ambos lados del cuerpo
perturbador bañado por el fluido en circulación se forman
alternativamente torbellinos. Debido a la corriente del fluido,
estos torbellinos se desprenden y se forma una calle de
torbellinos (calle de torbellinos de Karmán).

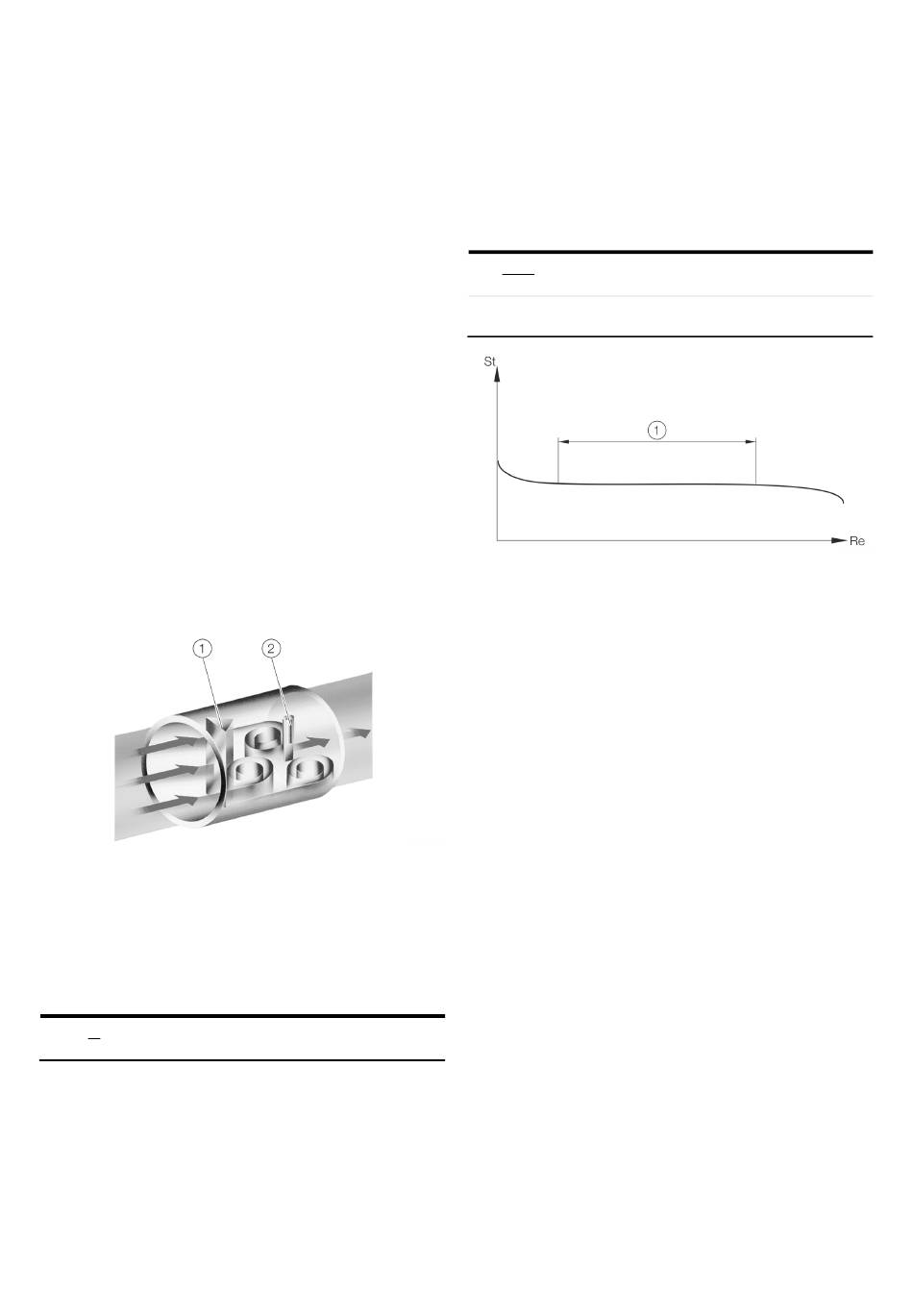

1 Cuerpo perturbador
2 Sensor piezoeléctrico
Figura 2: Principio de medición
La frecuencia f del desprendimiento de torbellinos es
proporcional a la velocidad de flujo v e inversamente
proporcional al ancho del cuerpo perturbador d.
v
f
=
St
×
d
La magnitud St, denominada "número de Strouhal", es un
parámetro adimensional que determina decisivamente la
calidad de la medición Vortex.
Cuando el cuerpo perturbador está dimensionado
adecuadamente, el número de Strouhal (St) es constante
dentro de un rango muy amplio del número de Reynolds (Re).
v
×
D
=
Re
ϑ
ϑ Viscosidad cinemática
D Diámetro nominal del tubo de medida
1 Rango de caudal lineal
Figura 3: Dependencia del número de Strouhalm del número de Reynolds
Por consiguiente, la frecuencia de desprendimiento de
torbellinos, la que es objeto de la evaluación, sólo es
dependiente de la velocidad de flujo e independiente de la
viscosidad y densidad del fluido.
Los cambios de presión locales que acompañan al
desprendimiento de torbellinos se detectan mediante un
sensor piezoeléctrico y se convierten, en función de la
frecuencia de torbellinos, en impulsos eléctricos.
La señal de frecuencia proporcional al caudal emitida por el
sensor se transmite para su procesamiento ulterior al
transmisor de medida.
5
