- Página 1 Testo 552 - stick de vacío Manual de instrucciones...
-
Página 2: Tabla De Contenido
4.4 Ajustar unidades y AutoOff ..............10 4.5 Mostrar valores de temperatura ............13 4.6 Calibración de campo ................. 13 4.7 Funcionamiento como sensor en el testo 570 ........14 5 Mantenimiento ................... 15 5.1 Cambio de pilas ................... 15 5.2 Limpiar el instrumento ................. -
Página 3: Seguridad Y Eliminación
Aténgase a las instrucciones que encontrará en este manual para las tareas de mantenimiento del instrumento. Siga las instrucciones paso a paso. • Utilice solamente repuestos originales Testo. Pilas y baterías • El uso incorrecto de pilas y baterías puede hacer que se estropeen, causar lesiones por descargas eléctricas, fuego o pérdidas de líquidos químicos. -
Página 4: Eliminación
Elimine las baterías defectuosas o agotadas según las disposiciones legales vigentes. • Una vez concluida su vida útil, lleve el instrumento al punto limpio de recogida de aparatos electrónicos. Cumpla con las normativas locales de desechado. Si lo prefiere, puede devolver el producto a Testo para su eliminación. -
Página 5: Datos Técnicos
Torr, mbar, hPa, micron, inH O, inHg, Ritmo de medición 0,5 s Sensor de valores medidos 1 sensor de presión absoluta - 2x 7/16" UNF Conexiones - 1x MiniDIN (t570) Garantía 2 años Condiciones de la garantía: véase www.testo.com/warranty... -
Página 6: Descripción Del Aparato

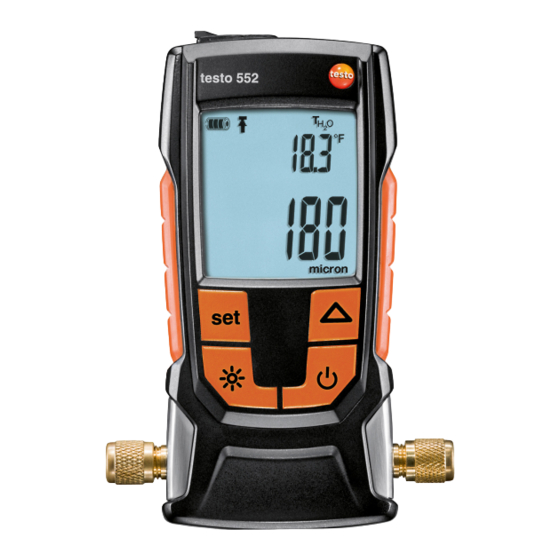

3 Descripción del aparato 3.1 Uso y manejo El testo 552 es un instrumento digital de medición de vacío para la medición de precisión de las presiones más pequeñas en el área de subpresión. Esto sirve para el control de la generación de vacío (normalmente durante la puesta en marcha) de sistemas de refrigeración y bombas de calor. -
Página 7: Indicaciones En Pantalla
3 Descripción del aparato Elemento Función 1 Terminal de conexión Entrada cable de conexión para testo 570. MiniDIN para sensor 2 Pantalla Muestra símbolos de estado del instrumento, unidades y valores de medición. 3 Teclas de manejo Manejo del aparato. -
Página 8: Vista De Las Teclas De Manejo
- Unidad seleccionada (°C, °F) 4 Slave Mode Aparece cuando el testo 552 está conectado mediante un cable de conexión al testo 570 y el testo 570 está en modo Generación de vacío. 5 Indicación de presión Muestra la presión medida actual, el parámetro... -
Página 9: Opciones De Conexión
MiniDIN (véase opción 2). Opción 1 (recomendada) El testo 552 se conecta en el punto más alejado posible de la bomba de vacío. De esta manera se puede garantizar que se genere un vacío suficiente en toda la instalación para eliminar posibles restos de humedad o gases no deseados. - Página 10 3 Descripción del aparato Opción 3 Opción 4 Opción 5...
-
Página 11: Manejo
4.1 Conexión Utilice siempre mangueras de refrigerante especiales para la generación de vacío. - Retire las tapas protectoras. - Conecte el testo 552 al circuito. 4.2 Encender y apagar el instrumento - Presionar El instrumento se apaga o se... -
Página 12: Encender Y Apagar La Iluminación De La Pantalla
4 Manejo 4.3 Encender y apagar la iluminación de la pantalla - Encender el aparato. - Presionar La iluminación de la pantalla se apaga o se enciende. 4.4 Ajustar unidades y AutoOff Para el ajuste de un parámetro en el menú de ajustes es necesario recorrer siempre todo el menú... - Página 13 4 Manejo - Presionar y seleccionar la unidad de presión deseada. - Presionar La unidad queda ajustada. La pantalla muestra la unidad de temperatura. - Presionar y seleccionar la unidad de temperatura deseada. - Presionar La unidad de temperatura queda ajustada.
- Página 14 4 Manejo - Presionar y ajustar el valor límite de alarma deseado. - Presionar El valor límite de alarma queda ajustado. La pantalla muestra el ajuste AutoOff. Si está activado AutoOff, el instrumento se apaga si no se pulsa ninguna tecla durante 2 horas.
-
Página 15: Mostrar Valores De Temperatura
- En el caso ideal, la bomba de vacío conectada debe poder producir una presión residual mínima <0,1 hPa. - Durante la calibración de campo el testo 552 se ajusta a su bomba de vacío. -
Página 16: Funcionamiento Como Sensor En El Testo 570
El testo 552 no tiene una función propia de memoria ni de transmisión. La conexión del testo 552 con el testo 570 permite transmitir datos al testo 570, desde el cual se pueden guardar los datos o administrarlos mediante el programa EasyKool. -
Página 17: Mantenimiento
5 Mantenimiento - Ponga el testo 570 en modo Generación de vacío. El testo 552 pasa a Slave mode. Las teclas del testo 552 quedan desactivadas. Los valores de medición se transmiten al testo 570. - Retire el cable de conexión. -
Página 18: Limpiar El Instrumento
5 Mantenimiento - Cerrar el compartimiento de las pilas. - Vuelva a bajar el gancho. 5.2 Limpiar el instrumento PRECAUCIÓN Limpiadores agresivos y disolventes. ¡Peligro de daños al sensor! - No limpie nunca el sensor. PRECAUCIÓN Limpiadores agresivos y disolventes. ¡Peligro de daños al instrumento! - Limpie únicamente la carcasa del instrumento. -
Página 19: Consejos Y Ayuda
552. Si no ha encontrado respuesta a su pregunta, diríjase por favor a su distribuidor o al servicio de atención al cliente de Testo. Encontrará los datos de contacto en el revés de este documento o en la página web www.testo.com/service-contact... - Página 20 0970 5520 es 01...
