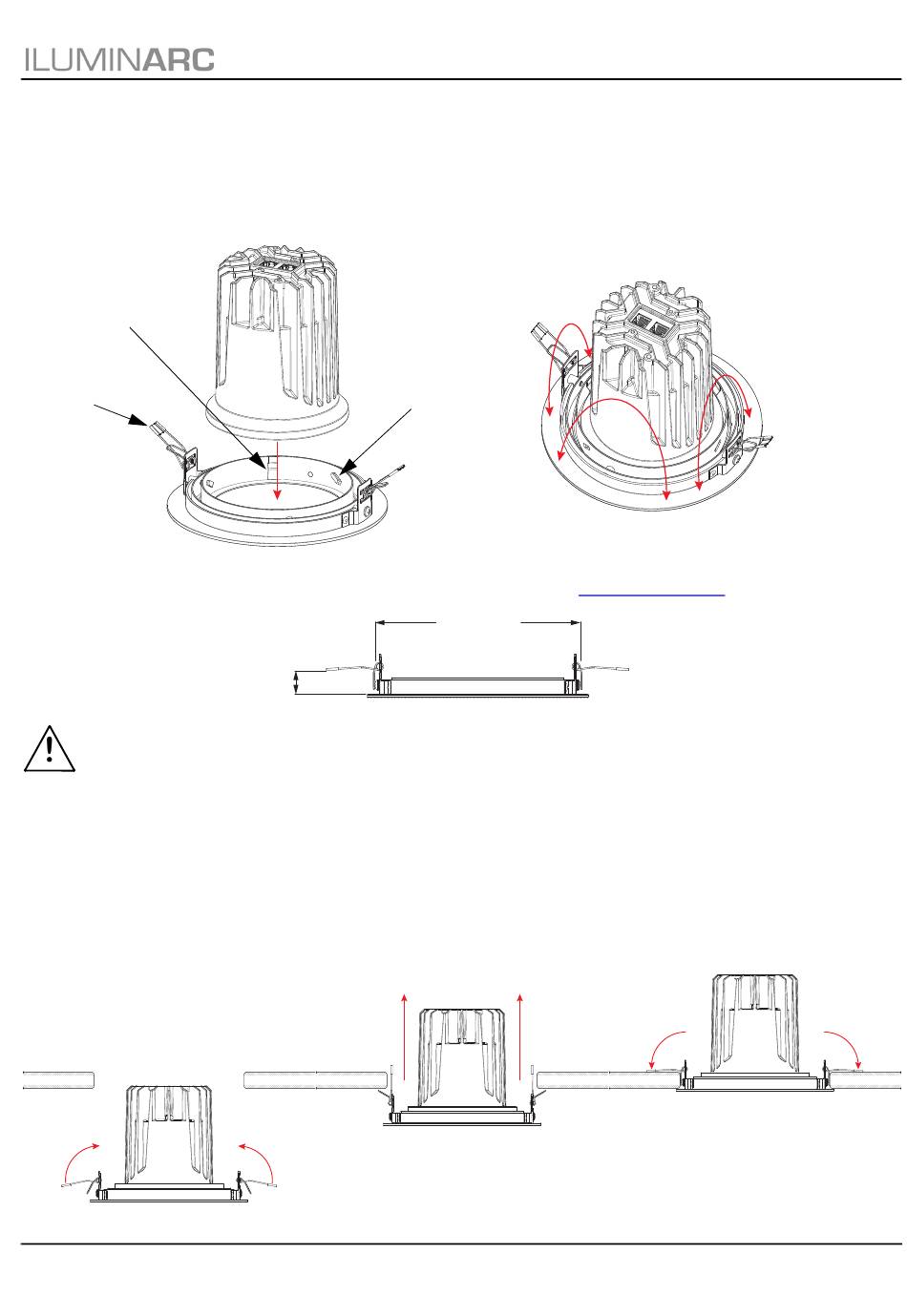

LΩGIC AR111 TRIM Installation
Die LΩGIC AR111 TRIM (von Iluminarc separat erhältlich) kann zur bündigen Befestigung des
LΩGIC AR111 Downlight S an einer Decke oder Oberfläche über Kopf verwendet werden. Stecken Sie für die
Befestigung der LΩGIC AR111 TRIM am LΩGIC AR111 Downlight S den LΩGIC AR111 Downlight S in die obere Öffnung
der LΩGIC AR111 TRIM, bis er einrastet. Biegen Sie zur Sicherung nach der Installation die Laschen nach innen.
Biegen Sie zum Entfernen der LΩGIC AR111 TRIM die Laschen in ihre ursprüngliche Stellung zurück, drücken Sie dann
einen der Clips nach unten und ziehen Sie den LΩGIC AR111 Downlight S in die gegensätzliche Richtung, bis er locker
ist.
Clip (x3)
Federarm (x2)
LΩGIC AR111 TRIM Montage
Lesen Sie vor der Montage dieses Produkts mit die LΩGIC AR111 TRIM die
• Die maximal von der LΩGIC AR111 TRIM unterstützte Deckenstärke beträgt 22 mm.
• Die LΩGIC AR111 TRIM passt in ein Loch mit einem Durchmesser von 158,14 mm.
So montieren Sie den LΩGIC AR111 Downlight S mit der angebrachten LΩGIC AR111 TRIM:
1. Schneiden Sie ein 158,14 mm großes Loch und die entsprechende Decke oder Oberfläche über Kopf.
2. Verlegen Sie alle erforderlichen Kabel bis zu diesem Loch und stecken Sie diese vor der Montage am
LΩGIC AR111 Downlight S an.
3. Drücken Sie die Federarme an der LΩGIC AR111 TRIM nach oben und halten Sie diese gedrückt.
4. Stecken Sie den LΩGIC AR111 Downlight S in das Loch, bis die Kanten des Lochs zwischen den Beinen der
Federarme sind.
5. Drücken Sie das Produkt bis ganz nach oben, bis es einrastet. Die Spannung der Federarme hält das Produkt
bündig an der Decke oder der Oberfläche über Kopf, bis sie entfernt werden.
LΩGIC AR111 Downlight S SAL Rev. 7
SCHNELLANLEITUNG
0,866 Zoll
22 mm
Zur Sicherung
nach der
Installation
die Laschen
(x3) nach
innen biegen
6,23 Zoll
158,14 mm
Sicherheitshinweise durch.
DE
Winkel wie
gewünscht an 2
Achsen
