Resumen de contenidos para Sonel LXP-2

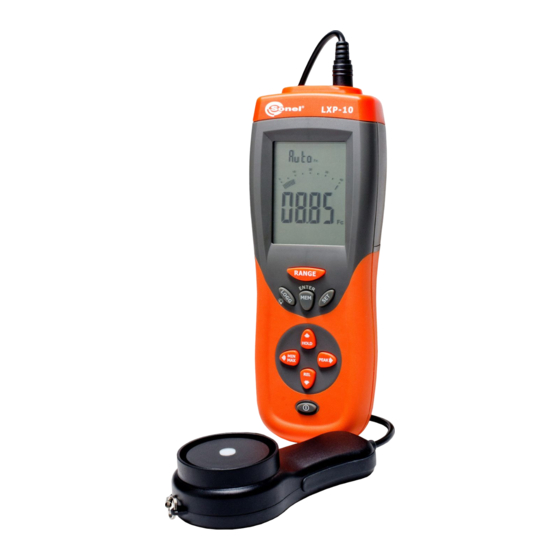

- Página 3 MANUAL DE INSTRUCCIONES MEDIDORES DE INTENSIDAD DE LA ILUMINACIÓN LXP-2, LXP-10B, LXP-10A Versión 1.03...
- Página 4 (Peak-hold), que permite la medición de la señal del pulso pico de luz con una duración superior a 0,1 s (0,4 s para LXP-2 con la sonda LP-1) y menos de 1 ...
-
Página 5: Tabla De Contenido
ÍNDICE DESCRIPCIÓN FUNCIONAL ..................4 ..................4 ESCRIPCIÓN DEL DISPOSITIVO ........................5 ANTALLA CONFIGURACIÓN....................5 REALIZACIÓN DE MEDICIONES ................6 FUNCIONES ESPECIALES ..................6 ..........6 L MODO DE RETENCIÓN DE DATOS MOSTRADOS ............6 ODO DE RETENCIÓN DEL VALOR PICO ................. -
Página 6: Descripción Funcional
1 Descripción funcional Descripción del dispositivo El botón de la alimentación: activa o desactiva el medidor de la luz. La pantalla de cristal líquido de 3 3/4: la pantalla digital con lectura máxima de 3999 que represen- ta también los símbolos de los valores medidos, los símbolos de las funciones, etc. Botón RANGE: Cambio manual del rango o cambio a modo automático. -
Página 7: Pantalla
Pantalla El campo principal de la lectura de intensidad de luz. Gráfico de barras: la regla análoga de la proyección de imagen de los cambios rápidos de inten- sidad de luz. Campo auxiliar de lectura en la pantalla. Mnemónicos de ajuste del período del muestreo y de las unidades. Mnemónicos de ajuste de la fecha y la hora. -
Página 8: Modo De Retención Del Valor Pico - Peak Hold
La función de retención del valor pico (Peak-hold) permite la medición de la señal del impulso pico de luz con una duración superior a 0,1 s (0,4 s para LXP-2 con la sonda LP-1) y menos de 1 s. El gráfico de barras indica el resultado al corriente. -
Página 9: Modo De Transmisión Por Radio (Sólo Lxp-10)
Conectar el módulo OR-1 al puerto USB del PC. Iniciar el programa Sonel Reader. Para encender la función del enlace radiofónico, hay que pulsar y mantener pulsado durante 2 segundos el botón SET. En la pantalla en el lugar de la visualización aparece el mensaje ... -
Página 10: Característica De La Sensibilidad Espectral
llena, el medidor después de 2 segundos sale de este modo y se apaga el mnemónico LOGG y emite un doble pitido. Para detener el registro de datos de función, pulsar y mantener pulsado durante 2 segundos el botón LOGG, entonces el medidor volverá al funcionamiento normal y el usuario puede iniciar el registro de nuevo. -
Página 11: Iluminación Recomendada
USB (ver el punto 4.5) o el enlace radiofónico (ver el punto 4.6), poner en marcha el programa "Sonel Reader" en el medidor, Atención: Hay que encender el medidor de luz antes de conectar el cable USB con el enchufe del... -
Página 12: Reemplazo De Batería
8 Reemplazo de batería Nota: Haciendo mediciones en el mostrado mnemónico de la batería hay que tener en cuenta las incertidumbres adicionales de medición no especificadas o el funcionamiento inestable del instrumento. Si la energía de la batería no es suficiente para hacer las mediciones, la pantalla mostrará el sím- bolo de la batería descargada, lo que significa la necesidad de reemplazarla por una nueva. - Página 13 Rango La incerti- Resolución Incertidumbre de visualiza- dumbre básica [fc] ción [fc] espectral 0…39,99 0,01 ±(5% + 5 dígi- 40,0…399,9 f1 ≤ 6 % tos) 400…1999 visualización del resultado en lx o fc Medidor de la clase B LP-10B Rango La incerti-...
-
Página 14: Equipamiento Estándar
........................1,3 veces / s fotodetector ..........un fotodiodo de silicio y el filtro de la curva espectral g) memoria ........99 resultados (LXP-2), 999 resultados (LXP-10B y LXP-10A) h) memoria del registrador .................. 16.000 resultados temperatura de funcionamiento ................. 0 °C...50 °C humedad relativa de funcionamiento ................ -
Página 15: Servicios De Laboratorio
El producto fabricado en Polonia. 16 Servicios de laboratorio El laboratorio de mediciones de la empresa SONEL S.A. proporciona la verificación y expide el certificado de calibración de los siguientes instrumentos relativos a la medición de valores eléctri- cas y no eléctricas: cámaras de infrarrojos,...
