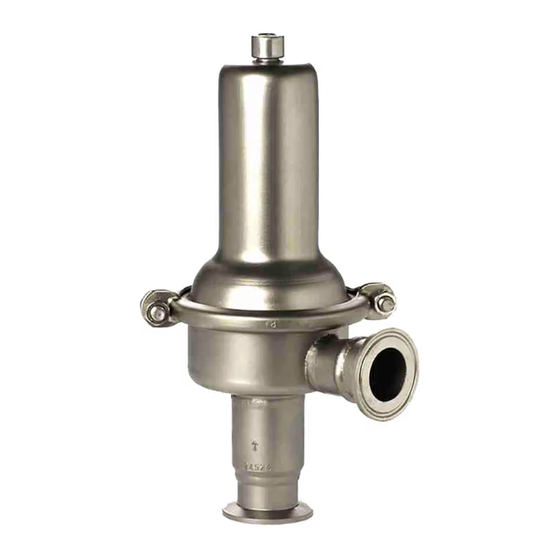

Válvula reductora de presión sanitaria
Descripción
La SRV66 es una válvula reductora de presión sanitaria angular con autodrenaje de construcción en acero inoxidable 316 para usar con
vapor, agua y gases industriales inertes. Está disponible con conexiones compatibles con mordazas, no requiere una línea externa de
detección de presión y tiene capacidad CIP y SIP.
Las aplicaciones típicas pueden ser: Alimentación de vapor limpio, gas y líquidos a bioreactores, centrífugas, liofilizadores, esterilizadores,
autoclaves, tanques de procesos, humidificadores y equipos culinarios.
Estanqueidad de la válvula
Estanqueidad de acuerdo con VDI / VDE guideline 2174 (rango fuga < 0,5% del valor K v s).
Acabado de superficie estándar y limpieza
Partes internas húmedas - Ra < 3,2 μm limpiado con ultrasonidos.
Opciones disponibles previo pedido con un coste adicional:
Para usos alimentarios, farmacéuticos y
Modelo pulido
superlimpios con rugosidad superficial:
Ra ≤ 0,25, 0,4 o 0,8 µmA351 CF8
Viton (FEPM)
Asiento blando de elastómero
Asépticas
Mordaza ASME BPE
Bridas ASME o JIS
Conexiones
especiales
DIN32676 A y B abrazaderas
Rosca NPT
Casquillos soldadura
Nota: Otras conexiones / construcciones disponibles a solicitud
Sin aceite y sin grasa
Material de la membrana aprobado por la FDA
Opciones de certificación
Las siguientes opciones están disponibles con coste adicional:
-
EN10204 3.1 Paquete de documentación
-
Aprobación de la FDA para piezas húmedas
-
Aprobación USP clase VI para piezas húmedas
-
Certificado de rugosidad de superficie para piezas húmedas
-
Confirmación de que las piezas de este producto solo
contienen derivados no procedentes de animales
Nota: Los certificados/requerimientos de inspección deben
solicitarse con el pedido.
Tamaños y conexiones
DN15, DN20, DN25, DN32, DN40 y DN50
TI-P186-08-ES
CTLS Issue 15
Las normativas locales pueden restringir el uso de este producto a condiciones inferiores a las especificadas.
En beneficio del desarrollo y mejora del producto, nos reservamos el derecho de cambiar la especificación. © Copyright 2022
SRV66
SRV66 Válvula reductora de presión sanitaria
TI-P186-08-ES
CTLS Issue 15
Página 1 de 5
