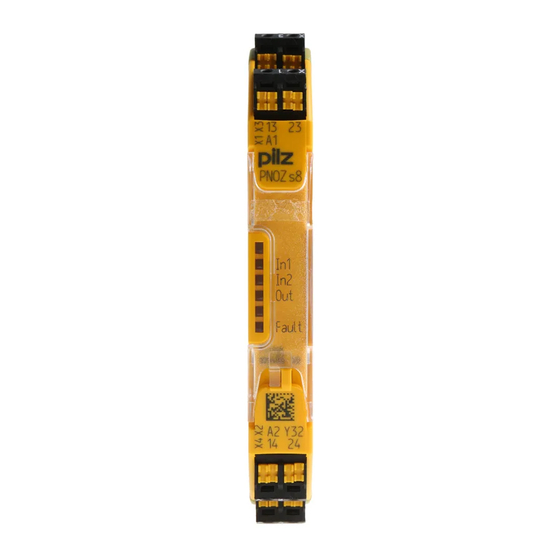

Pilz PNOZ s8 Manual De Instrucciones
Ocultar thumbs
Ver también para PNOZ s8:
- Manual de instrucciones (18 páginas) ,
- Instrucciones de uso (12 páginas) ,
- Instrucciones de uso (12 páginas)
Manuales relacionados para Pilz PNOZ s8
Resumen de contenidos para Pilz PNOZ s8
- Página 1 PNOZ s8 Dispositivos conmutadores de seguridad Manual de instrucciones-21400-ES-12...
- Página 2 Prólogo Este documento es la versión original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
-
Página 3: Tabla De Contenido
........................ Errores - Fallos ........................Dimensiones en mm ......................Datos técnicos ........................Características técnicas de seguridad..................Clasificación según ZVEI, CB24I....................Datos complementarios ......................Tabla de vida útil........................Altitud de funcionamiento permitida según EN 60664-1............Manual de instrucciones PNOZ s8 21400-ES-12... - Página 4 Índice Extraer los bornes enchufables ................... Datos de pedido ........................Declaración CE de conformidad ..................Manual de instrucciones PNOZ s8 21400-ES-12...
-
Página 5: Introducción
Introducción Validez de la documentación La documentación es válida para el producto PNOZ s8. Será válida hasta la publicación de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto. -
Página 6: Seguridad
Seguridad Aplicación correcta El bloque de ampliación de contactos PNOZ s8 cumple los requisitos de las normas EN 60947-5-1 y EN 60204-1 y actúa como dispositivo de ampliación para el refuerzo y la multi- plicación de los contactos de seguridad de un dispositivo base. Los dispositivos base son todos los dispositivos de seguridad con circuito de realimentación. -
Página 7: Cualificación Del Personal
Advertencia para categoría de sobretensión III: si el aparato recibe tensiones mayores a los valores de pequeña tensión (>50 V AC o >120 V DC), los elementos de mando y sen- sores conectados han de tener una tensión de aislamiento asignada de por lo menos 250 Manual de instrucciones PNOZ s8 21400-ES-12... -
Página 8: Características Del Dispositivo
Defecto a tierra en el circuito de realimentación: detección según el dispositivo base utilizado. Defecto a tierra en el circuito de entrada: los relés de salidas se desexcitan y los contactos de seguridad se abren. Manual de instrucciones PNOZ s8 21400-ES-12... -
Página 9: Diagrama De Bloques/Asignación De Bornes
(categoría de sobretensión III), separación segura (categoría de sobretensión II) Descripción de funciones Con dispositivo base PNOZsigma: Excitación bicanal a través de conectores macho PNOZsigma Sin dispositivo base PNOZsigma: Excitación monocanal: un circuito de entrada actúa sobre los relés de salida Manual de instrucciones PNOZ s8 21400-ES-12... -
Página 10: Diagrama De Tiempos
Si la posición de montaje es vertical: fijar el dispositivo con un elemento de soporte (p. ej., tope o ángulo final). Deslizar el dispositivo hacia arriba o abajo antes de separarlo de la guía normalizada. Manual de instrucciones PNOZ s8 | 10 21400-ES-12... -
Página 11: Cableado
Asegurar que todos los contactos de salida con cargas capacitivas e inductivas tengan conexionado de protección suficiente. La fuente de alimentación ha de cumplir las normativas de muy bajas tensiones de fun- cionamiento con separación eléctrica segura (SELV, PELV) según VDE 0100, parte 410. Manual de instrucciones PNOZ s8 | 11 21400-ES-12... -
Página 12: Disposición Para El Funcionamiento
Si un dispositivo base y un bloque de ampliación de contactos de la familia de productos PNOZsigma están conectados mediante el conector, no se precisa más cableado. No conectar A1/A2 al bloque de ampliación de contactos. Manual de instrucciones PNOZ s8 | 12 21400-ES-12... -
Página 13: Ejemplos De Aplicación
PNOZ s8 Ejemplos de aplicación Dispositivo independiente Monocanal Control mediante dispositivo de seguridad con contactos de seguridad Contactos de seguridad PNOZ s8 solo PLc 9'& 312= V 9'& QR )DXOW < 3,/= 312= V 9'& QR Manual de instrucciones PNOZ s8... -
Página 14: Parada De Emergencia
PNOZ s8 Ampliación de contactos para PNOZ s4 Parada de emergencia Bicanal Con detección de derivación Rearme supervisado Flanco descendente con supervisión de circuito de realimentación Contactos de seguridad PNOZ s8 solo PLc 6WDUW 9'& )HHGEDFN /RRS 3RZHU ,Q ,Q 312= V 9'&... -
Página 15: Funcionamiento
Solución: desconectar y conectar la tensión de alimentación, en su caso, cambiar el dispositivo. Errores - Fallos Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. Manual de instrucciones PNOZ s8 | 15 21400-ES-12... -
Página 16: Dimensiones En Mm
Impulso de corriente circuito de entrada 0,6 A 0,6 A Duración de impulso circuito de entrada 15 ms 15 ms Resistencia total máx. de la línea RImáx. Monocanal con UB DC 30 Ohm 30 Ohm Manual de instrucciones PNOZ s8 | 16 21400-ES-12... - Página 17 Tensión 240 V AC G. U. 240 V AC G. U. Con corriente Tensión 24 V DC G. U. 24 V DC G. U. Con corriente Pilot Duty B300, R300 B300, R300 Manual de instrucciones PNOZ s8 | 17 21400-ES-12...
- Página 18 EN 60947-1 Categoría de sobretensión III / II III / II Grado de suciedad Tensión de aislamiento asignada 250 V 250 V Resistencia a tensión de choque asignada 4 kV 4 kV Manual de instrucciones PNOZ s8 | 18 21400-ES-12...
- Página 19 9 mm Dimensiones Altura 98 mm 100 mm ancho 12,5 mm 12,5 mm Profundidad 120 mm 120 mm Peso 105 g 105 g Para referencias a normativas valen las 2020-07 versiones más actuales. Manual de instrucciones PNOZ s8 | 19 21400-ES-12...
-
Página 20: Características Técnicas De Seguridad
Los valores SIL/PL de una función de seguridad no son idénticos a los va- lores SIL/PL de los dispositivos utilizados y pueden diferir de estos. Reco- mendamos la herramienta de software PAScal para calcular los valores SIL/PL de la función de seguridad. Manual de instrucciones PNOZ s8 | 20 21400-ES-12... -
Página 21: Clasificación Según Zvei, Cb24I
Interface Accionador Clase Parámetro de transmisor Tensión de conexión mínima 24 V Tensión de conexión máxima 250 V Corriente de conmutación mínima 0,02 A Corriente de conmutación máxima Separación de potencial Sí Manual de instrucciones PNOZ s8 | 21 21400-ES-12... -
Página 22: Datos Complementarios
El desgaste es producto sobre todo de la carga eléctrica; el desgaste mecánico es insignificante. Tipo de carga Corriente de conmutación Número de ciclos 200 000 DC13 1,5 A 75 000 50 000 AC15 1,5 A 50 000 Manual de instrucciones PNOZ s8 | 22 21400-ES-12... -
Página 23: Altitud De Funcionamiento Permitida Según En 60664
A partir de 2000 m de altitud de funcionamiento: reducción de la temperatura ambiente máx. permitida en 0,5 °C/100 m Altitud de funcionamiento Temperatura ambiente permitida 3000 m 50 °C 4000 m 45 °C 5000 m 40 °C Manual de instrucciones PNOZ s8 | 23 21400-ES-12... -
Página 24: Extraer Los Bornes Enchufables
Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración CE de conformidad completa puede consul- tarse en la página web www.pilz.com/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ s8... -
Página 25: Contraportada
Estamos representados internacionalmente. Para más información, visite nuestra Homepage www.pilz.com o póngase en contacto con nuestra sede central. Casa matriz: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Alemania Teléfono: +49 711 3409-0, Fax: +49 711 3409-133, Correo-e: info@pilz.com, Internet: www.pilz.com...
