Nota:
En los siguientes dibujos para cada aviso de entrada se identifica la etiqueta del conector de la ranura A.
Nota:
Cuando utilice un RTD de 2 cables, conecte en puente S1 y T1.

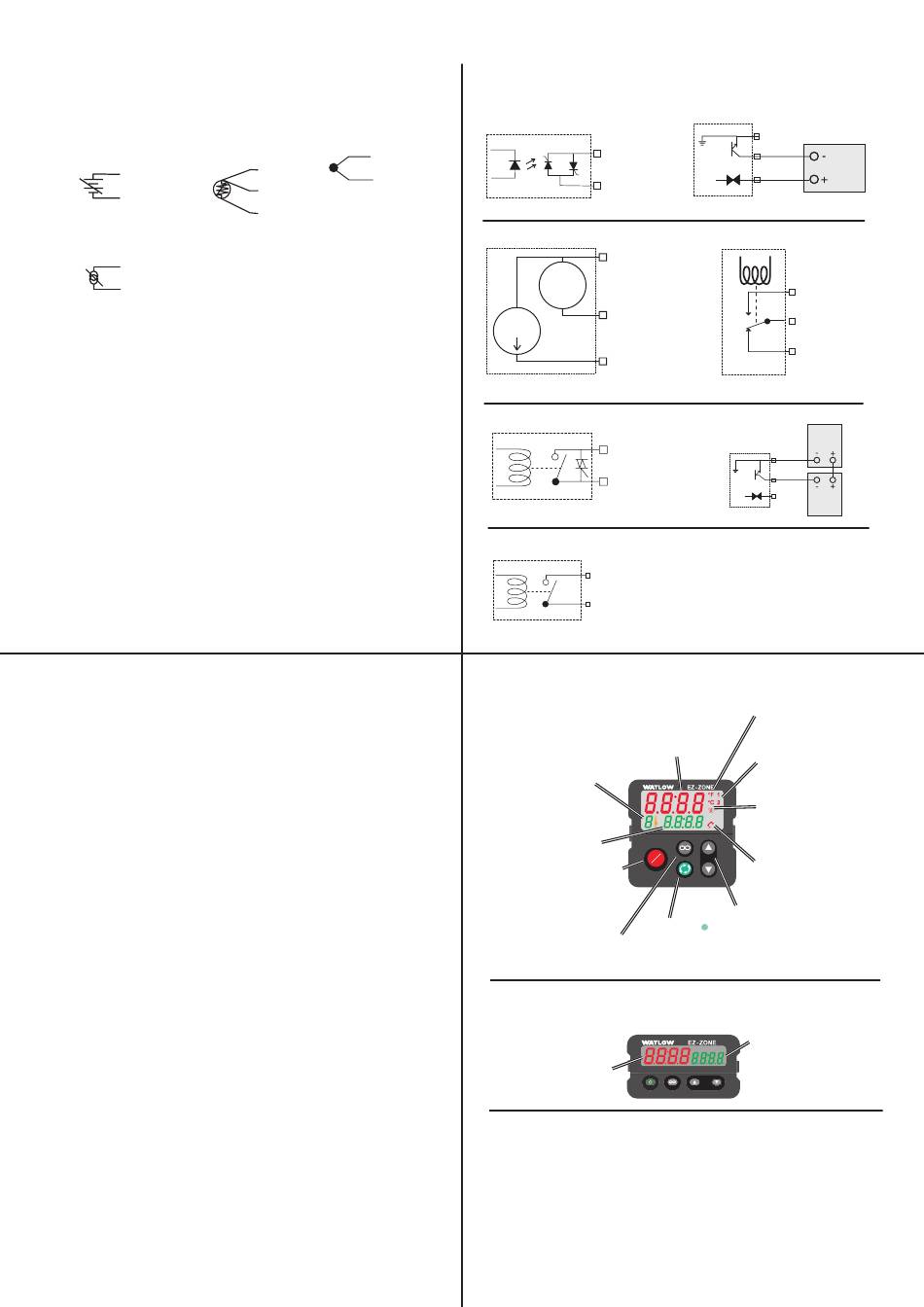

Entradas
Todas las entradas que se muestran a continuación representan la entrada 1 (la única entrada) y deben conectarse
a la ranura A del control PID.
Proceso
Voltios
-
S1
+
R1
Proceso
Amperios
+
T1
-
S1
Voltios y amperios de proceso
•
4 a 20 mA a 100 Ω de impedancia de entrada
•
0 a 10 VÎ (CC) a 20 kΩ de impedancia de entrada
•
Escalable
Detector de la temperatura de la resistencia (RTD)
•
Platino, 100 Ω a 0°C
•
Calibración a curva DIN (0,00385 Ω/Ω/°C)
•
Resistencia total del conductor de 20 Ω
•
Corriente de excitación de los RTD de 0,09 mA
normalmente. Cada ohmio de la resistencia del
conductor puede afectar la lectura en 0,03°C.
•
Para los RTD de 3 cables, el conductor de S1
debe conectarse a R1.
•
Para obtener una mejor precisión, utilice un RTD
de 3 cables para compensar la resistencia de
la longitud del conductor. Los tres cables del
conductor deben tener la misma resistencia.
CC conmutada
•
Corriente suministrada hasta un máximo de
40 mA. Consulte la nota anterior acerca de la
alimentación.
•
Cortocircuito limitado a <50 mA
•
22 a 32 VÎ (CC) voltaje de circuito abierto
•
Utilice CC- y CC+ para controlar el relé de estado
sólido externo.
•
Compatible con DIN-A-MITE
- polo individual: hasta 4 en paralelo o 4 en serie
- polo doble: hasta 2 en paralelo o 2 en serie
- polo triple: hasta 2 en serie
Colector abierto
•
Disipador de corriente de salida máxima
de 100 mA
•
30 VÎ (CC) voltaje de alimentación máxima
•
Cualquier salida de CC conmutada puede usar el
terminal común.
•
Utilice una fuente de alimentación externa para
controlar una carga de CC, con la carga positiva
al positivo de la fuente de alimentación, la carga
negativa al colector abierto y común al negativo
de la fuente de alimentación.
Vea la nota sobre Quencharc.
Relevador mecánico Forma C
•
5 A a 240 VÅ (CA) o 30 VÎ (CC) carga resistiva
máxima
•
Carga mínima de 20 mA a 24 V
•
Servicio piloto 125 VA a 120/240 VÅ (CA), 25 VA
a 24 VÅ (CA)
•
100,000 ciclos en la carga especificada
•
La salida no suministra alimentación.
•
Para usarse con CA o CC.
Vea la nota sobre Quencharc.
Relevador mecánico Forma A
•
5 A a 240 VÅ (CA) o 30 VÎ (CC) carga resistiva
máxima
•
Carga mínima de 20 mV a 24 V
•
Servicio piloto 125 VA a 120/240 VÅ (CA), 25 VA
a 24 VÅ (CA)
•
100,000 ciclos en la carga especificada
•
La salida no suministra alimentación.
•
Para usarse con CA o CC.
Vea la nota sobre Quencharc.
RTD
Termopar
-
2 ó 3 cables
S1
S2
T1
+
R1
S3
S1
S1
R1
Termopar
•
Máximo de 2 KΩ de resistencia de la fuente
•
>20 MΩ impedancia de entrada
•
Detección de sensor abierto de 3 microamperios
•
Los termopares son sensibles a la polaridad.
El conductor negativo debe conectarse a S1.
•
Para reducir errores, el cable de extensión para
los termopares debe ser de la misma aleación
que el termopar.
Relé SIN ARCO Forma A
•
15 A en 85 a 264 VÅ (CA) carga resistiva
únicamente
•
Únicamente modelos para DIN de 1/16
•
Clasificación de 2,000,000 de ciclos para
circuitos SIN ARCO
•
Carga mínima de 100 mA
•
Fuga máxima en estado apagado de 2 mA
•
No usar en cargas de CC.
•
La salida no suministra alimentación.
Relevador de estado sólido, Forma A
•
0,5 A en 20 a 264 VÅ (CA) carga resistiva
máxima
•
Servicio piloto 20 VA 120/240 VÅ (CA)
•
Optoaislado sin supresión de contacto
•
Fuga máxima en estado apagado de
105 microamperes
•
La salida no suministra alimentación
•
No usar en cargas de CC
•
Vea la nota sobre Quencharc.
Proceso universal
•
4 a 20 mA en una carga máxima de 800 Ω
•
0 a 10 VÎ (CC) en un voltaje de carga mínimo
de 1 kΩ
•
Escalable
•
La salida suministra alimentación (consulte la
nota acerca de la alimentación más arriba)
•
No puede usar salidas de voltaje y corriente
simultáneamente
Nota acerca de la alimentación:
La CC conmutada y las salidas de proceso usan una alimentación con una salida de corriente máxima de 40 mA.
Por ejemplo, la corriente suministrada (mA) desde la salida 1 y 2 puede ser 20/20, 30/10, 40/0, 10/30, etc...
Salidas
Tenga en cuenta que todas las salidas están conectadas exclusivamente a la ranura A. La disponibilidad de la
salida se basa en el número de parte de su control PID.
Relevador Estado Sólido
Forma A
L1 o L2
K1 o K2
PM _ (C) _ K K - A A A A B _ _
Proceso universal
F1
negativo
0 a 10 V
G1
voltios+
4 a 20 mA
H1
corriente +
PM _ (C) _ F _ - A A A A B _ _
Relé SIN ARCO
Forma A
L2
K2
PM _ (C) _ _ H - A A A A B _ _
Relé mecánico
Forma A
L2
K2
PM _ (C) _ _ J - A A A A B _ _
9 10
11 12
Visualización de zona:
Cuando [2onE] (en la Página de fábrica)
está configurado para encendido, indica
la zona del controlador.
[1] a [9] = zonas 1 a 9
[A] = zona 10
[E] = zona 14
[b] = zona 11
[F] = zona 15
[C] = zona 12
[h] = zona 16
[d] = zona 13
Pantalla inferior:
Indica el valor del punto establecido
o de la potencia de salida durante la
operación, o el parámetro cuyo valor
aparece en la pantalla superior.
Tecla A/M:
Esta tecla alternará el modo de control
entre el valor actual del indicador C.M
(Desconectado, MAn, AUto) y Manual
cuando el botón A/M se presiona y se
mantiene presionado por 3 segundos.
Tecla Infinito:
Despeja y pone en silencio las alarmas;
presione para subir un nivel o presione
y mantenga durante dos segundos para
regresar al Menú de operaciones.
Salvo unas pocas excepciones, todas las teclas de función descritas para el 16
°
32
controlador DIN PID también.
Pantalla izquierda:
En el Menú de operaciones,
muestra el valor de proceso; de
lo contrario, muestra el valor del
parámetro en la pantalla izquierda.
Respuesta a un mensaje en pantalla (16
Un mensaje activo ocasionará que la pantalla alterne
entre la configuración normal y el mensaje activo
en la pantalla superior o izquierda y [Attn] en la
pantalla inferior o derecha. Su respuesta dependerá
del mensaje y de los parámetros de la configuración
del controlador. Algunos mensajes, como el de
Afinación, indican que el proceso se está ejecutando.
Si se genera un mensaje en la pantalla derecha o
inferior que pueda ser eliminado (tal como [AL; h 1]),
simplemente presione la tecla infinito para
ejecutar la acción ([CLr]).
[AL; L 1] Alarma baja 1 (entrada del sensor por
debajo del punto establecido de alarma baja)
CC conmutada
común
CC-
W1 o W2
CC+
Y1 o Y2
PM _ (C) _ C C - A A A A B _ _
Relé mecánico
Forma C
L1
N.A.
K1
común
J1
N.C.
PM _ (C) _ E _ - A A A A B _ _
Colector abierto
común
X1
CC -
W1
PM _ (C) _ C _ - A A A A B _ _
Nota acerca del Quencharc:
Para la conmutación de cargas inductivas de servicio piloto (bobinas de
relé, solenoides, etc.) con el relé mecánico, relé de estado sólido o las
opciones de salida del colector, se requiere el uso de un supresor R.C.
Teclas y pantallas
16
°
Controlador DIN PID
Renglón superior:
Luces indicadoras de unidades
En el Menú de operaciones,
de temperatura:
muestra el valor de
Indican si la temperatura se
proceso; de lo contrario
muestra en grados Fahrenheit
muestra el valor del
o Celsius.
parámetro en la pantalla
Actividad de Salida:
inferior.
Los números iluminados indican
la actividad de las salidas 1 y 2.
®
Indicador de unidades
porcentuales:
Se enciende cuando el controlador
muestra valores porcentuales
o cuando muestra el punto
establecido del lazo abierto.
A
M
Actividad de comunicaciones:
Destella cuando otro dispositivo
se comunica con este controlador.
Teclas Subir y Bajar: ¿ ¯
En el Menú de operaciones, ajustan el
Tecla de avance:
punto establecido en la pantalla inferior.
Avanza a través
En otras páginas, cambia la pantalla
de instrucciones
superior a un valor superior o inferior,
de parámetro.
o cambia una selección de parámetro.
32
°
Controlador DIN PID
°
controlador DIN PID se aplican al
Pantalla derecha:
®
Indica el valor del punto de control
1
2
%
o de la potencia de salida durante
el funcionamiento, o el parámetro
cuyo valor aparece en la pantalla
derecha.
°
o 32
°
DIN)
[AL; h 1] Alarma alta 1 (entrada del sensor por
encima del punto establecido de alarma alta)
[AL; E 1] Error de alarma 1 (el estado de alarma no
se puede determinar por falta de entrada del sensor)
[Er; i 1] Error de entrada 1 (el sensor no
proporciona una señal válida al control)
[tUn1] Ajustando (el controlador realiza el
autoajuste del lazo de control)
[`rP1] Realizando variación gradual (el controlador
realiza la variación gradual al punto nuevo establecido)
Fuente
de alim.
Carga
