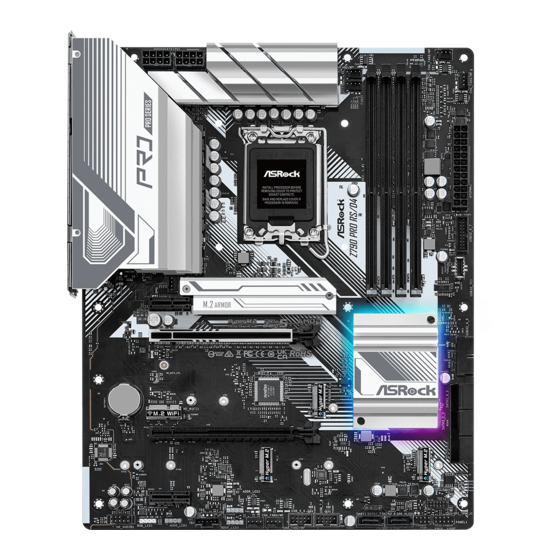

ASROCK Z790 Pro RS Manual Del Usuario

ASROCK Z790 Pro RS Manual Del Usuario

Ocultar thumbs Ver también para Z790 Pro RS:

Publicidad

Enlaces rápidos

Descargar este manual

Publicidad

loading

Manuales relacionados para ASROCK Z790 Pro RS

Resumen de contenidos para ASROCK Z790 Pro RS

  • Página 2: Información De Contacto

    Información de contacto Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará...

  • Página 3: Tabla De Contenido

    Contenido Capítulo 1 Introducción Contenido del paquete Especificaciones Disposición de la placa base Panel de E/S Diagrama de bloques Capítulo 2 Instalación Instalar la CPU Instalar el ventilador y el disipador térmico de la CPU Instalar módulos de memoria (DIMM) Conectar la base de conexiones del panel frontal Instalar la placa base Instalar unidades SATA...
  • Página 4 2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) 2.16 Guía de instalación del módulo M.2 SSD (M2_2, M2_3 y M2_4) 2.17 Modificar el brillo de la pantalla para eDP en Windows®...

  • Página 5: Capítulo 1 Introducción

    ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

  • Página 6: Especificaciones

    • Capacidad máxima de memoria del sistema: 128GB • Admite Perfil de memoria extremo de Intel® (XMP) 3.0 * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) Ranura de CPU: expansión • 1 x Ranuras PCIe 5.0 x16 (PCIE2), admite el modo x16*...
  • Página 7 Z790 Pro RS • 1 x Compatible con HDMI 2.1 TMDS, admite HDCP 2.3 y resolución máxima hasta 4K 60 Hz • 1 x DisplayPort 1.4 con DSC (comprimido), admite HDCP 2.3 y resolución máxima hasta 8K 60Hz / 5K 120Hz Audio • 7.1 Audio CH HD (Códec de audio Realtek ALC897)
  • Página 8 • 1 x Conector de audio en el panel frontal • 1 x Conector Thunderbolt AIC (5 contactos) (solamente se admite tarjeta ASRock Thunderbolt 4 AIC) • 2 x Bases de conexiones USB 2.0 (compatibles con 4 puertos USB 2.0)

  • Página 9: Certificaciones

    • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas...

  • Página 10: Disposición De La Placa Base

    1.3 Disposición de la placa base Vista lateral superior CHA_FAN5/WP CPU_FAN2/WP ATX12V1 ATX12V2 CHA_FAN4/WP CPU_FAN1 USB 2.0 T: USB_3 B: USB_4 USB 3.2 Gen1 Top: T: USB32_2 RJ-45 B: USB32_3 CHA_FAN1/WP PCIE1 PCIE2 RoHS M2_WIFI_CT1 Intel Z790 SUPER CMOS Battery M2_WIFI1 PCIE3 AUDIO...

  • Página 11: Vista Lateral Inferior

    Z790 Pro RS Vista lateral inferior...

  • Página 12: Descripción

    N.º Descripción Conector de alimentación ATX 12V (ATX12V1) Conector de alimentación ATX 12V (ATX12V2) Conector del ventilador de la CPU (CPU_FAN1) Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A1, DDR5_B1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A2, DDR5_B2) Conector del ventilador de la bomba de agua/chasis (CHA_FAN5/WP) Conector del ventilador de la bomba de agua/chasis (CHA_FAN4/WP)

  • Página 13: Panel De E/S

    Z790 Pro RS 1.4 Panel de E/S N.º Descripción N.º Descripción Puertos USB 2.0 (USB_12) Puerto USB 3.2 Gen2 Tipo-A (USB32_1) Puerto USB 3.2 Gen2 Tipo-C Puerto LAN RJ-45 de 2,5 G* (USB32_TC2) Entrada de línea (azul claro)** Puertos USB 2.0 (USB_34)

  • Página 14: Diagrama De Bloques

    1.5 Diagrama de bloques...

  • Página 15: Capítulo 2 Instalación

    Z790 Pro RS Capítulo 2 Instalación Esta es una placa base con un factor de forma ATX. Antes de instalar la placa base, analice la configuración del chasis para garantizar que dicha placa encaja en él. Precauciones previas a la instalación Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de esta.

  • Página 16: Instalar La Cpu

    2.1 Instalar la CPU 1. Antes de insertar la CPU de 1700 contactos en el zócalo, compruebe si la tapa PnP está en este, si la superficie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo. No fuerce la inserción de la CPU en el zócalo en las condiciones anteriores.
  • Página 17 Z790 Pro RS Si se quita el procesador, guarde y reemplace la cubierta. Debe colocarse la cubierta si desea devolver la placa base para el servicio posterior.

  • Página 18: Instalar El Ventilador Y El Disipador Térmico De La Cpu

    2.2 Instalar el ventilador y el disipador térmico de la CPU...

  • Página 19: Instalar Módulos De Memoria (Dimm)

    Z790 Pro RS 2.3 Instalar módulos de memoria (DIMM) Esta placa base proporciona cuatro ranuras DIMM DDR5 (Double Data Rate 5) de 288 contactos y es compatible con la tecnología de memoria de doble canal. 1. Para la configuración de dos canales, siempre debe instalar pares de módulos DIMM DDR5 idénticos (de la misma marca, velocidad, tamaño y tipo de chip).

  • Página 21: Conectar La Base De Conexiones Del Panel Frontal

    Z790 Pro RS 2.4 Conectar la base de conexiones del panel frontal Base de conexiones del panel del sistema Cables del panel frontal Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-)

  • Página 22: Instalar La Placa Base

    2.5 Instalar la placa base...

  • Página 23: Instalar Unidades Sata

    Z790 Pro RS 2.6 Instalar unidades SATA Unidad óptica Unidad SATA Cable de datos SATA...
  • Página 24 Conector de alimentación SATA Conector de datos SATA...

  • Página 25: Instalar Una Tarjeta Gráfica

    Z790 Pro RS 2.7 Instalar una tarjeta gráfica CLICK!

  • Página 26: Ranuras De Expansión (Ranuras Pcie)

    Ranuras de expansión (ranuras PCIe) Hay 4 ranuras PCI Express en la placa base. Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la instalación.

  • Página 27: Conectar Dispositivos Periféricos

    Z790 Pro RS 2.8 Conectar dispositivos periféricos...

  • Página 28: Enchufar Los Conectores De Alimentación

    2.9 Enchufar los conectores de alimentación...

  • Página 29: Encender El Producto

    Z790 Pro RS 2.10 Encender el producto...

  • Página 30: Instalación De Los Puentes

    2.11 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRMOS1) (consulte la página 6, nº...

  • Página 31: Conectores Y Bases De Conexiones Incorporados

    Z790 Pro RS 2.12 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará...
  • Página 32 LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la página 6, n.º 19) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+...
  • Página 33 Z790 Pro RS Conectores Serie ATA3 Ángulo recto: (SATA3_0) (consulte la página 6, n.º 15) (superior) (SATA3_1) (consulte la página 6, n.º 15) (inferior) (SATA3_2) (consulte la página 6, n.º 14) (superior) (SATA3_3) (consulte la página 6, n.º 14) (inferior) (SATA3_4) (consulte la página 6, n.º...
  • Página 34 Cabezales USB 2.0 (USB_5_6 de 9 contactos) (consulte la página 6, n.º 23) (USB_7_8 de 9 contactos) (consulte la página 6, n.º 22) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos. USB_7_8 USB_PWR DUMMY USB_PWR...
  • Página 35 Z790 Pro RS Cabezales USB 3.2 Gen1 (USB32_4_5 de 19 contactos) (consulte la página 6, n.º 12) (USB32_6_7 de 19 contactos) (consulte la página 6, n.º 10) Hay dos bases de conexiones en esta placa base. Cada base de conexiones USB 3.2 Gen1 admite dos puertos.
  • Página 36 Base de conexiones USB 3.2 Gen2x2 Tipo C en el panel frontal (USB32_TC1 de 20 contactos) (consulte la página 6, n.º 11) Existe una base de conexiones USB 3.2 Gen2x2 Tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen2x2 para puertos USB 3.2 Gen2x2 adicionales.
  • Página 37 Z790 Pro RS Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la página 6, n.º 32) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R...
  • Página 38 Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la página 6, n.º 33) (CHA_FAN2/WP de 4 contactos) (consulte la página 6, n.º 24) (CHA_FAN3/WP de 4 contactos) (consulte la página 6, n.º 25) (CHA_FAN4/WP de 4 contactos) (consulte la página 6, n.º 8) (CHA_FAN5/WP de 4 contactos) (consulte la página 6, n.º...
  • Página 39 Z790 Pro RS Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la página 6, n.º 3) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
  • Página 40 Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 6, n.º 9) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13. ATXPWR1...
  • Página 41 Z790 Pro RS Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la página 6, n.º 1) (ATX12V2 de 8 contactos) (consulte la página 6, n.º 2) Esta placa base contiene dos conectores de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.
  • Página 42 Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la página 6, n.º 17) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
  • Página 43 Z790 Pro RS Conector Thunderbolt AIC (TB1 de 5 contactos) (consulte la página 6, n.º 29) Enchufe una tarjeta complementaria (AIC) Thunderbolt™ al conector Thunderbolt AIC a través del cable GPIO. *Instale la tarjeta Thunderbolt™ AIC a PCIE3 (ranura predeterminada).
  • Página 44 Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 6, n.º 31) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
  • Página 45 Z790 Pro RS Bases de conexiones de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la página 6, n.º 30) (ADDR_LED2 de 3 contactos) (consulte la página 6, n.º 26) (ADDR_LED3 de 3 contactos) (consulte la página 6, n.º 27) La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
  • Página 46 1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 2. Antes de instalar o quitar el cable de LED RGB, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación.
  • Página 47 Z790 Pro RS Conector de señal eDP (EDP1 de 40 contactos) (consulte la página 7, n.º 34) Este conector situado en la parte inferior es para un monitor LCD que admite un conector DisplayPort integrado interno (eDP). *Consulte la página 53 para obtener más instrucciones sobre cómo ajustar el brillo.

  • Página 48: Comprobador Posestado

    2.13 Comprobador posestado La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Emite una luz roja cuando la CPU, la memoria, la interfaz VGA o el almacenamiento no funciona correctamente. Las luces se apagan cuando los cuatro elementos mencionados anteriormente funcionan con normalidad.

  • Página 49: Guía De Instalación Del Módulo Wifi M.2 Wifi/Bt Pcie E Intel® Cnvi (Wifi/Bt Integrado)

    Z790 Pro RS 2.14 Guía de instalación del módulo WiFi M.2 WiFi/BT PCIe e Intel® CNVi (WiFi/BT integrado) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo M.2 (Clave E), es compatible con el módulo 2230 WiFi/BT PCIe WiFi e Intel®...
  • Página 50 Paso 3 Inserte suavemente el módulo WiFi/BT PCIe WiFi o Intel® CNVi (WiFi/BT integrado) en la ranura M.2. Tenga en cuenta que el módulo solamente encaja en una orientación. Paso 4 Apriete el tornillo con un destornillador para fijar el módulo en su lugar.

  • Página 51: Instalar El Módulo De Unidad De Estado Sólido

    Z790 Pro RS 2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_1, Clave M) es compatible con el modo de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s).
  • Página 52 Paso 3 Antes de instalar un módulo de unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.
  • Página 53 Z790 Pro RS Paso 6 Apriete el tornillo con un destornillador para fijar el módulo en su lugar. No apriete en exceso el tornillo, ya que podría dañar el módulo. Omita el paso 6 si el módulo NUT2 NUT1 de unidad de estado sólido M.2 es del tipo 2280.
  • Página 54 *No apriete demasiado el tornillo, ya que podría dañar el módulo y el disipador térmico M.2. Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
  • Página 55 Z790 Pro RS 2.16 Guía de instalación del módulo M.2 SSD (M2_2, M2_3 y M2_4) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_2~4, Clave M) es compatible con los modos de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s).
  • Página 56 No apriete en exceso el tornillo, ya que podría dañar el NUT2 NUT1 módulo. Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
  • Página 57 Z790 Pro RS 2.17 Modificar el brillo de la pantalla para eDP en Windows® En la presente sección se explica cómo modificar el brillo de la pantalla en Windows® cuando se utiliza un panel eDP. He aquí un ejemplo de configuración para Windows® 11. Los procedimientos de configuración pueden variar según los distintos sistemas operativos.
  • Página 58 Paso 3 Es posible que aparezca también otro cuadro de verificación: Mejore del rendimiento de la batería optimizando el contenido que se muestra en pantalla y el brillo. Si resulta necesario, seleccione el cuadro de verificación para activar el control de brillo adaptativo al contenido.

  • Página 59: Renuncia De Responsabilidad
