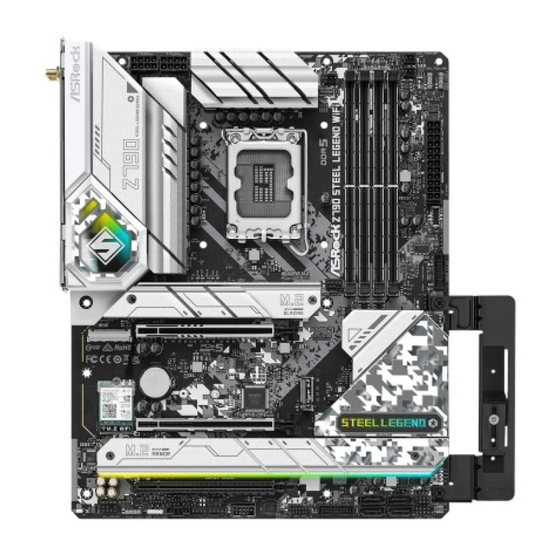

ASROCK Z790 STEEL LEGEND WiFi Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. ASROCK Manuales
  4. Tarjeta Madre
  5. Z790 STEEL LEGEND WiFi
  6. Manual de instrucciones
ASROCK Z790 STEEL LEGEND WiFi Manual De Instrucciones

ASROCK Z790 STEEL LEGEND WiFi Manual De Instrucciones

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual

Publicidad

loading

Manuales relacionados para ASROCK Z790 STEEL LEGEND WiFi

Resumen de contenidos para ASROCK Z790 STEEL LEGEND WiFi

  • Página 2: Información De Contacto

    Información de contacto Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará...

  • Página 3: Tabla De Contenido

    Contenido del paquete Especificaciones Disposición de la placa base Panel de E/S Diagrama de bloques Módulo Wi-Fi 6E 802.11ax y antena ASRock Wi-Fi de 2,4/5/6 GHz Soporte de la tarjeta gráfica Capítulo 2 Instalación Instalar la CPU Instalar el ventilador y el disipador térmico de la CPU Instalar módulos de memoria (DIMM)
  • Página 4 2.13 Comprobador posestado 2.14 Guía de instalación del módulo M.2 SSD (M2_1 y M2_2) 2.15 Guía de instalación del módulo M.2 SSD (M2_3 y M2_4) 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_5) 2.17 Modificar el brillo de la pantalla para eDP en Windows®...

  • Página 5: Capítulo 1 Introducción

    ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

  • Página 6: Especificaciones

    • Capacidad máxima de memoria del sistema: 128GB • Admite Perfil de memoria extremo de Intel® (XMP) 3.0 * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) Ranura de CPU: expansión • 1 x Ranura PCIe 5.0 x16 (PCIE1), admite el modo x16*...

  • Página 7: Tarjeta Gráfica

    Z790 Steel Legend WiFi Tarjeta gráfica • Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. • Arquitectura de gráficos Intel® X (Generación 12) • 1 x eDP 1.4, soporta una resolución máxima de Full HD a 60Hz • 1 x Compatible con HDMI 2.1 TMDS, admite HDCP 2.3 y...
  • Página 8 • 1 x USB 3.2 Gen2x2 Tipo-C (frontal) • 1 x USB 3.2 Gen2 Tipo-C (posterior) • 1 x USB 3.2 Gen2 Tipo-A (posterior) • 12 x USB 3.2 Gen1 (8 posteriores, 4 frontales) • 3 x USB 2.0 (3 frontales) * Todos los puertos USB admiten protección ESD E/S en panel • 2 x Puertos de antena...
  • Página 9 Z790 Steel Legend WiFi RAID • Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA • Admite RAID 0, RAID 1 y RAID 5 para dispositivos de almacenamiento M.2 NVMe Conector • 1 x Conector de señal eDP • 1 x Base de conexiones SPI TPM...

  • Página 10: Certificaciones

    ErP/EuP) • Preparado para CEC Tier II * Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 11: Disposición De La Placa Base

    Z790 Steel Legend WiFi 1.3 Disposición de la placa base CPU_FAN2/WP ATX12V1 ATX12V2 CHA_FAN1 CPU_FAN1 USB 3.2 Gen1 T: USB32_1 B: USB32_2 USB 3.2 Gen2 T:USB32_7 B: USB32_TC_1 USB 3.2 Gen1 Top: T: USB32_8 RJ-45 B: USB32_9 CHA_FAN4 CHA_FAN3/WP EDP1...

  • Página 12: Descripción

    N.º Descripción Conector de alimentación ATX 12V (ATX12V1) Conector de alimentación ATX 12V (ATX12V2) Conector del ventilador de la CPU (CPU_FAN1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A1, DDR5_B1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A2, DDR5_B2) Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP) Conector del ventilador de la bomba de agua/chasis (CHA_FAN1/WP) Base de conexiones de LED direccionable (ADDR_LED2)
  • Página 13 Z790 Steel Legend WiFi N.º Descripción Base de conexiones de LED RGB (RGB_LED1) Base de conexiones de LED direccionable (ADDR_LED1) Base de conexiones de audio del panel frontal (HD_AUDIO1) Conector de señal eDP (EDP1)

  • Página 14: Panel De E/S

    1.4 Panel de E/S N.º Descripción N.º Descripción Puertos para antena Puertos USB 3.2 Gen1 (USB32_89) Puerto LAN RJ-45 de 2,5 G* 10 Puerto USB 3.2 Gen2 Tipo A (USB32_7) Central/Graves (naranja) 11 Puerto USB 3.2 Gen2 Tipo-C (USB32_TC_1) Altavoz trasero (negro) 12 Puertos USB 3.2 Gen1 (USB32_3456) Entrada de línea (azul claro) 13 Puertos USB 3.2 Gen1 (USB32_12)

  • Página 15: Altavoz Frontal

    Z790 Steel Legend WiFi ** Si utiliza un altavoz de 2 canales, conecte el enchufe del altavoz en el “conector del altavoz frontal”. Consulte la siguiente tabla para conocer los detalles de conexión en función del tipo de altavoz que utilice.

  • Página 16: Diagrama De Bloques

    1.5 Diagrama de bloques...

  • Página 17: Módulo Wi-Fi 6E 802.11Ax Y Antena Asrock Wi-Fi De 2,4/5/6 Ghz

    Z790 Steel Legend WiFi 1.6 Módulo Wi-Fi 6E 802.11ax y antena ASRock Wi-Fi de 2,4/5/6 GHz Módulo Wi-Fi 6E + BT 802.11ax Esta placa base incluye un exclusivo módulo Wi-Fi 6E + BT 802.11 a/b/g/n/ac/ax que es compatible con los estándares de conectividad Wi-Fi 6E 802.11 a/b/g/n/ac/ax y con Bluetooth.

  • Página 18: Soporte De La Tarjeta Gráfica

    1.7 Soporte de la tarjeta gráfica Instalar el soporte de la tarjeta gráfica Antes de instalar el soporte de la tarjeta gráfica, asegúrese de que la placa base esté correctamente instalada en la carcasa del equipo. Paso 1 Fije el soporte de la tarjeta gráfica al chasis con 2 tornillos.

  • Página 19: Capítulo 2 Instalación

    Z790 Steel Legend WiFi Capítulo 2 Instalación Esta es una placa base con un factor de forma ATX. Antes de instalar la placa base, analice la configuración del chasis para garantizar que dicha placa encaja en él. Precauciones previas a la instalación Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de esta.

  • Página 20: Instalar La Cpu

    2.1 Instalar la CPU 1. Antes de insertar la CPU de 1700 contactos en el zócalo, compruebe si la tapa PnP está en este, si la superficie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo. No fuerce la inserción de la CPU en el zócalo en las condiciones anteriores.
  • Página 21 Z790 Steel Legend WiFi Si se quita el procesador, guarde y reemplace la cubierta. Debe colocarse la cubierta si desea devolver la placa base para el servicio posterior.

  • Página 22: Instalar El Ventilador Y El Disipador Térmico De La Cpu

    2.2 Instalar el ventilador y el disipador térmico de la CPU...

  • Página 23: Instalar Módulos De Memoria (Dimm)

    Z790 Steel Legend WiFi 2.3 Instalar módulos de memoria (DIMM) Esta placa base proporciona cuatro ranuras DIMM DDR5 (Double Data Rate 5) de 288 contactos y es compatible con la tecnología de memoria de doble canal. 1. Para la configuración de dos canales, siempre debe instalar pares de módulos DIMM DDR5 idénticos (de la misma marca, velocidad, tamaño y tipo de chip).

  • Página 25: Conectar La Base De Conexiones Del Panel Frontal

    Z790 Steel Legend WiFi 2.4 Conectar la base de conexiones del panel frontal Cables del panel frontal Base de conexiones del panel del sistema Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-)

  • Página 26: Instalar La Placa Base

    2.5 Instalar la placa base...

  • Página 27: Instalar Unidades Sata

    Z790 Steel Legend WiFi 2.6 Instalar unidades SATA Unidad óptica Unidad SATA Cable de datos SATA...
  • Página 28 Conector de alimentación SATA Conector de datos SATA...

  • Página 29: Instalar Una Tarjeta Gráfica

    Z790 Steel Legend WiFi 2.7 Instalar una tarjeta gráfica CLICK!

  • Página 30: Ranuras De Expansión (Ranuras Pcie)

    Ranuras de expansión (ranuras PCIe) Hay 3 ranuras PCI Express en la placa base. Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la instalación.

  • Página 31: Conectar Dispositivos Periféricos

    Z790 Steel Legend WiFi 2.8 Conectar dispositivos periféricos...

  • Página 32: Enchufar Los Conectores De Alimentación

    2.9 Enchufar los conectores de alimentación...

  • Página 33: Encender El Producto

    Z790 Steel Legend WiFi 2.10 Encender el producto...

  • Página 34: Instalación De Los Puentes

    2.11 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRMOS1) (consulte la página 7, nº...

  • Página 35: Conectores Y Bases De Conexiones Incorporados

    Z790 Steel Legend WiFi 2.12 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará...
  • Página 36 LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la página 7, n.º 21) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+...
  • Página 37 Z790 Steel Legend WiFi Conectores Serie ATA3 Vertical: (SATA3_0) (consulte la página 7, n.º 26) (SATA3_1) (consulte la página 7, n.º 25) (SATA3_2) (consulte la página 7, n.º 24) (SATA3_3) (consulte la página 7, n.º 23) Ángulo recto: (SATA3_4) (consulte la página 7, n.º 19) (SATA3_5) (consulte la página 7, n.º...
  • Página 38 Cabezales USB 2.0 (USB_1_2 de 9 contactos) (consulte la página 7, n.º 29) (USB_3 de 5 contactos) (consulte la página 7, n.º 12) Hay dos bases de conexiones en esta placa base. USB_3 USB_PWR USB_1_2 USB_PWR DUMMY USB_PWR...
  • Página 39 Z790 Steel Legend WiFi Cabezales USB 3.2 Gen1 (USB32_10_11 de 19 contactos) (consulte la página 7, n.º 27) (USB32_12_13 de 19 contactos) (consulte la página 7, n.º 13) Hay dos bases de conexiones en esta placa base. Cada base de conexiones USB 3.2 Gen1 admite dos puertos.
  • Página 40 Base de conexiones USB 3.2 Gen2x2 Tipo C en el panel frontal (USB32_TC_2 de 20 contactos) (consulte la página 7, n.º 11) Existe una base de conexiones USB 3.2 Gen2x2 Tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen2x2 para puertos USB 3.2 Gen2x2 adicionales.
  • Página 41 Z790 Steel Legend WiFi Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la página 7, n.º 36) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE...
  • Página 42 Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la página 7, n.º 7) (CHA_FAN2/WP de 4 contactos) (consulte la página 7, n.º 31) (CHA_FAN3/WP de 4 contactos) (consulte la página 7, n.º 14) (CHA_FAN4/WP de 4 contactos) (consulte la página 7, n.º 15) (CHA_FAN5/WP de 4 contactos) (consulte la página 7, n.º...
  • Página 43 Z790 Steel Legend WiFi Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la página 7, n.º 3) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
  • Página 44 Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 7, n.º 10) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13. ATXPWR1...
  • Página 45 Z790 Steel Legend WiFi Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la página 7, n.º 1) (ATX12V2 de 8 contactos) (consulte la página 7, n.º 2) Esta placa base contiene dos conectores de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.
  • Página 46 Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la página 7, n.º 28) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
  • Página 47 Z790 Steel Legend WiFi Conector Thunderbolt AIC (TB1 de 5 contactos) (consulte la página 7, n.º 33) Enchufe una tarjeta complementaria (AIC) Thunderbolt™ al conector Thunderbolt AIC a través del cable GPIO. *Instale la tarjeta AIC Thunderbolt™ en PCIE2 (ranura predeterminada).
  • Página 48 Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 7, n.º 34) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
  • Página 49 Z790 Steel Legend WiFi Bases de conexiones de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la página 7, n.º 35) (ADDR_LED2 de 3 contactos) (consulte la página 7, n.º 8) (ADDR_LED3 de 3 contactos) (consulte la página 7, n.º 9) Estas bases de conexiones se usan para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
  • Página 50 1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 2. Antes de instalar o quitar el cable de LED RGB, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación.
  • Página 51 Z790 Steel Legend WiFi Conector de señal eDP (EDP1 de 40 contactos) (consulte la página 7, n.º 37) Este conector es para un monitor LCD que admite un conector DisplayPort integrado interno (eDP). *Consulte la página 57 para obtener más instrucciones sobre cómo ajustar el brillo.

  • Página 52: Comprobador Posestado

    2.13 Comprobador posestado La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Emite una luz roja cuando la CPU, la memoria, la interfaz VGA o el almacenamiento no funciona correctamente. Las luces se apagan cuando los cuatro elementos mencionados anteriormente funcionan con normalidad.

  • Página 53: Instalar El Módulo De Unidad De Estado Sólido

    Z790 Steel Legend WiFi 2.14 Guía de instalación del módulo M.2 SSD (M2_1 y M2_2) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_1, Clave M) es compatible con el modo de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s).
  • Página 54 Paso 3 Antes de instalar un módulo de unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.
  • Página 55 Z790 Steel Legend WiFi Paso 6 Alinee e inserte suavemente el módulo de unidad de estado sólido M.2 en la ranura M.2. Tenga en cuenta que el módulo de unidad de estado sólido M.2 solamente encaja en una posición. Paso 7 Apriete el tornillo con un destornillador para fijar el módulo...
  • Página 56 2.15 Guía de instalación del módulo M.2 SSD (M2_3 y M2_4) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_3, Clave M) es compatible con los modos de tipo 2242/2260/2280 PCIe Generación 4 x 4 (64 Gb/s).
  • Página 57 Z790 Steel Legend WiFi Paso 3 Antes de instalar un módulo de unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.
  • Página 58 No apriete demasiado el tornillo, ya que podría dañar el módulo y el disipador térmico M.2. Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
  • Página 59 Z790 Steel Legend WiFi 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_5) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_5, Clave M) es compatible con los modos de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s).
  • Página 60 No apriete en exceso el tornillo, ya que podría dañar el NUT2 NUT1 módulo. Para obtener las actualizaciones más recientes de la lista de compatibilidades de módulos de unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
  • Página 61 Z790 Steel Legend WiFi 2.17 Modificar el brillo de la pantalla para eDP en Windows® En la presente sección se explica cómo modificar el brillo de la pantalla en Windows® cuando se utiliza un panel eDP. He aquí un ejemplo de configuración para Windows® 11. Los procedimientos de configuración pueden variar según los distintos sistemas operativos.
  • Página 62 Paso 3 Es posible que aparezca también otro cuadro de verificación: Mejore del rendimiento de la batería optimizando el contenido que se muestra en pantalla y el brillo. Si resulta necesario, seleccione el cuadro de verificación para activar el control de brillo adaptativo al contenido.

  • Página 63: Renuncia De Responsabilidad

    Las especificaciones e información contenidas en esta documentación se proporcionan solo a título informativo y en cualquier momento pueden cambiar sin previo aviso, y no se deben considerar como una obligación para ASRock. ASRock no se responsabiliza de ningún error u omisión que puedan aparecer en esta documentación.
  • Página 64 CONTRATO DE LICENCIA DE SOFTWARE DE USUARIO FINAL DE INTEL IMPORTANTE - LEA ANTES DE PROCEDER A COPIAR, INSTALAR O UTILIZAR. LICENCIA. El receptor de la licencia obtiene una licencia en el marco de lo establecido en los derechos de autor de Intel para reproducir el software de Intel solo en su forma binaria y sin modificación alguna, (con la documentación que lo acompaña, el "software") para uso personal del receptor de la licencia únicamente, y no para uso comercial, en relación con los productos basados en Intel para los que se ha proporcionado el software, sujeto a las...
  • Página 65 TERMINACIÓN DE LA PRESENTE LICENCIA. En cualquier momento, Intel o bien el sublicenciatario podrán rescindir esta licencia en caso de que el receptor de la licencia incumpla cualquiera de sus condiciones. Con posterioridad a la terminación, el receptor de la licencia procederá...
  • Página 66 También tiene derecho a que le reparen o reemplacen los bienes si estos no proporcionan la calidad aceptable y si la avería no supone un fallo importante. Si necesita asistencia, llame a ASRock Tel: +886-2-28965588 ext.123 (se aplican cargos por llamadas internacionales estándar)
  • Página 67 ASRock trabaja en el concepto de diseño ecológico para diseñar y fabricar nuestros productos y se asegura de que cada etapa del ciclo de vida del producto ASRock cumple las normativas medioambientales globales. Además, ASRock revela la información pertinente basándose en requisitos legales.

  • Página 68: Frecuencia

    Las operaciones en la banda de 5,15-5,35 GHz están restringidas solo al uso en interiores. Potencia de transmisión de radio por tipo de transceptor Función Frecuencia Potencia de salida máxima (EIRP) 2400-2483,5 MHz 18,5+/-1,5 dbm 5150-5250 MHz 21,5+/-1,5 dbm 18,5 +/-1,5 dbm (no TPC) 5250-5350 MHz Wi-Fi 21,5 +/-1,5 dbm (TPC)
