Disposición de los equipos en el gabinete y el chasis
7.
Instale la CPU y los demás componentes de acuerdo a esta sección, antes de instalar las
bisagras y la puerta (vea el Documento de instalación del gabinete serie CAB-3/CAB-4).
Montaje en el
chasis
prisioneros
(2 por hilera
de la caja
trasera)

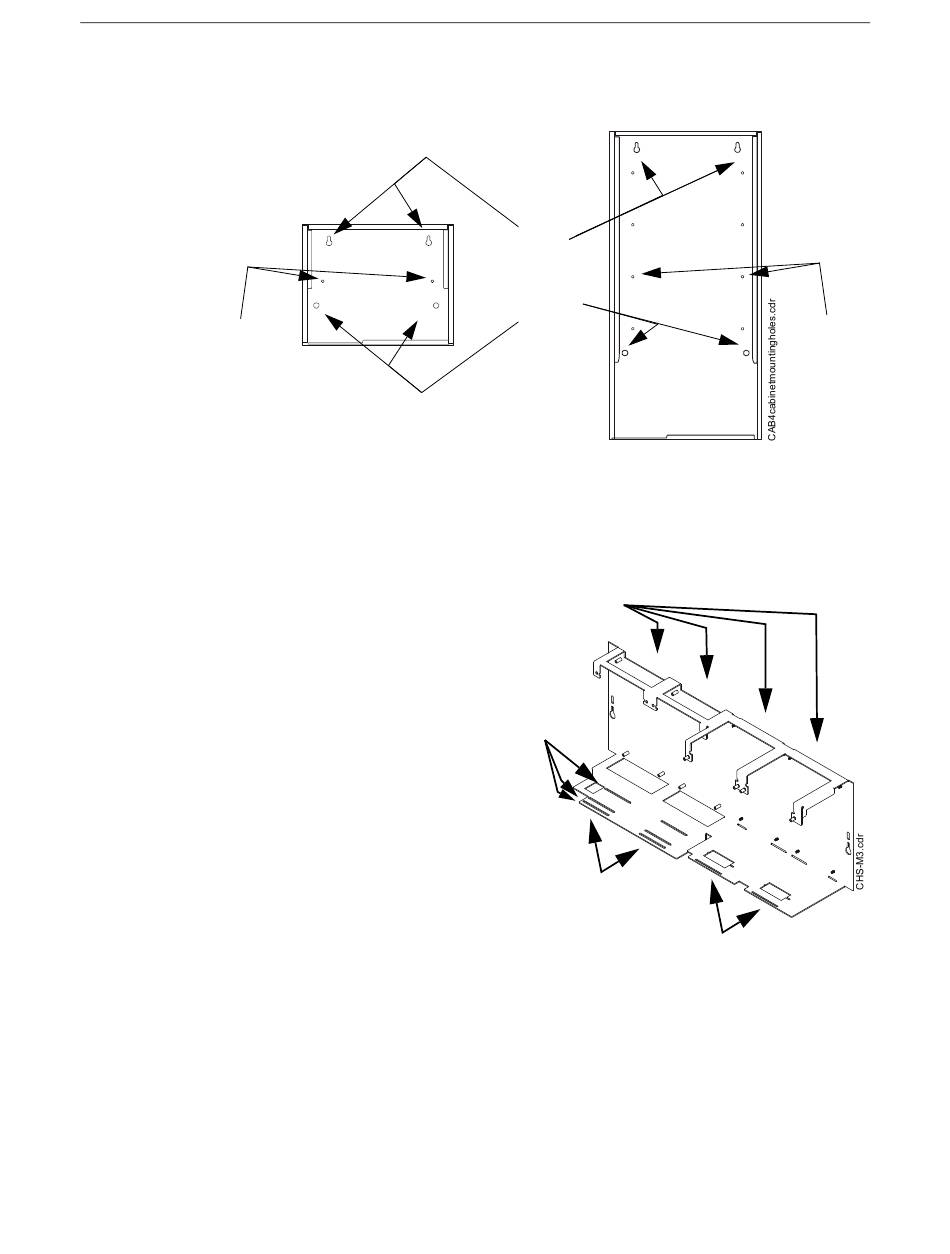

Figura 3.1 Orificios de montaje en la caja trasera y prisioneros de montaje en el
3.4 Disposición de los equipos en el gabinete y el chasis
El NFS2-3030 permite un diseño de
sistema flexible. Se monta en una caja
trasera de la serie CAB-4, ya sea
mediante un CHS-M3 o CA-2. Siga
estas pautas al decidir dónde ubicar los
equipos en la caja trasera. Hay cuatro
posiciones básicas disponibles en un
chasis; la cantidad de capas que se
pueden montar en cada posición
depende del modelo de chasis y el
tamaño del módulo.
CHS-M3
La CPU se monta en el chasis CHS-
M3 en la hilera superior del gabinete.
La CPU y su pantalla opcional ocupan
la mitad izquierda del chasis
(posiciones 1 y 2, consulte la
Figura 3.2).
Las posiciones 3 y 4 del CHS-M3
pueden sostener hasta cuatro capas de
equipos, lo que incluye las tarjetas opcionales y los anunciadores (montados en las puertas frente a
CHS-M3). Consulte la Figura 3.4 para obtener las configuraciones posibles de estas cuatro capas.
La Placa del módulo ciego BMP-1 cubre las posiciones no utilizadas y también proporciona una
ubicación para montar tarjetas opcionales en la puerta (vea el Dibujo de instalación del producto
BMP-1 para obtener detalles).
Manual de instalación de NFS2-3030/E — N.º de pieza 52544SP:K1 07/09/2013
Caja trasera serie CAB-4,
tamaño A (una hilera)
Orificios de alineación
2 lugares
Orificios de montaje
2 lugares
chasis
Cuatro posiciones
en el chasis
CHS-M3
Use la ranura
de montaje
apropiada;
consulte la
Figura 3.5 en la
página 25
Caja trasera serie CAB-4,
tamaño D (cuatro hileras)
1
2
Posiciones 1 y 2:
CPU y/o
NCA-2
Posiciones 3 y 4:
Cuatro capas de equipos
Figura 3.2 Chasis CHS-M3
Instalación
Montaje en el
chasis
prisioneros
(2 por hilera
de la caja
trasera)
3
4
