Manuales relacionados para Chauvet Professional OVATION E-910FC IP
Resumen de contenidos para Chauvet Professional OVATION E-910FC IP

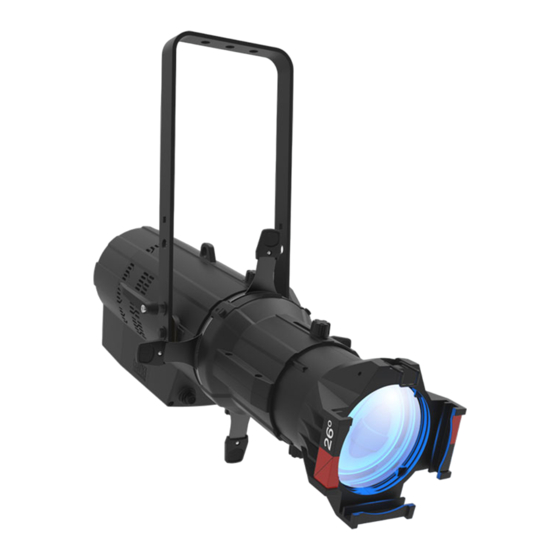

- Página 1 Quick Reference Guide English Español Français Deutsch Nederlands *Lens tubes sold separately Model ID: OVATIONE910FCIP...
-
Página 2: About This Guide
QUICK REFERENCE GUIDE About This Guide The Ovation E-910FC IP Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice. -
Página 3: What Is Included
Power Linking It is possible to link up to 5 Ovation E-910FC IP products at 100 VAC, 6 products at 120 V, 11 products at 208 V, or 12 products at 230 or 240 VAC. Never exceed this number. Power linking cords can be purchased separately. -
Página 4: Product Mounting Diagram
This passcode cannot be changed and must be used whenever prompted. Soft Focus Filter The Ovation E-910FC IP comes with a soft focus filter. To keep the soft focus filter in good condition: • Ensure that no fingerprints are left on the filter, as this may cause the filter to heat unevenly and eventually warp. -
Página 5: Virtual Color Wheel
Virtual Color Wheel The Ovation E-910FC IP includes a feature called the Virtual Color Wheel (VCW). This feature is available as a standalone control mode for manual use and as a control channel in select DMX personalities. More than 30 premixed colors, custom blended by Chauvet engineers, are available to call up for easier programming. -
Página 6: Control Panel Description
Navigates upwards through the menu list or increases the numeric value when in a function <DOWN> Navigates downwards through the menu list or decreases the numeric value when in a function Menu Map Refer to the Ovation E-910FC IP product page on www.chauvetprofessional.com for the latest menu map. Main Level... - Página 7 Uses factory default white setting Sets red LED maximum value Green Sets green LED maximum value White Balance Manual Blue 0–255 Sets blue LED maximum value Amber Sets amber LED maximum value Lime Sets lime LED maximum value Ovation E-910FC IP QRG Rev. 11...
- Página 8 User proper protective equipment to prevent burns. Keep a safe distance from flammable objects. NOTICE: When operating in Fan Mode: Off, output of the fixture will be reduced and will not reach the same levels as when using other fan modes. Ovation E-910FC IP QRG Rev. 11...
-
Página 9: Dmx Values
000 255 Auto speed, slow to fast 000 127 Gobo index 128 190 Clockwise rotation, fast to slow – 16 Gobo rotation 191 192 Stop 193 255 Counterclockwise rotation, slow to fast Ovation E-910FC IP QRG Rev. 11... - Página 10 000 255 0–100% Value 000 255 0–100% 000 127 Gobo index 128 190 Clockwise rotation, fast to slow Gobo rotation 191 192 Stop 193 255 Counterclockwise rotation, slow to fast Ovation E-910FC IP QRG Rev. 11...
-
Página 11: Acerca De Esta Guía
GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Ovation E-910FC IP contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada. -
Página 12: Cumplimiento De La Fcc
Alimentación en Cadena Puede enlazar hasta 5 productos Ovation E-910FC IP a 100 V, 6 productos a 120 V, 11 productos a 208 V, o 12 productos a 230 o 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado. -
Página 13: Montaje
Este código no se puede cambiar y se debe usar cuando se le solicite. Notas del filtro de enfoque suave El Ovation E-910FC IP viene con un filtro de enfoque suave. Para mantener el filtro de enfoque suave en buenas condiciones: •... -
Página 14: Rueda De Color Virtual
Rueda de Color Virtual El Ovation E-910FC IP incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. -
Página 15: Mapa De Menú
Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función Mapa de Menú Consulte la página del producto Ovation E-910FC IP en www.chauvetprofessional.com para ver el último mapa de menú. - Página 16 Modo DMX (maestro) Master/ Slave Slave Modo esclavo Linear Square Dimmer Configura la curva del atenuador Curve I Square SCurve Atenuador lineal Dimmer Curvas de atenuador rápido (Dimmer 1) a lento Mode Dimmer 1–3 (Dimmer 3) Ovation E-910FC IP GRR Rev. 11...
- Página 17 Mantenga una distancia de seguridad con objectos inflamable. AVISO: Cuando funcione en Modo Ventilador: Apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador. Ovation E-910FC IP GRR Rev. 11...
-
Página 18: Valores Dmx
000 127 Indice de gobo giratorio 128 190 Giro en el sentido horario, lento a rápido – 16 Gobo giratorio 191 192 Parada 193 255 Giro en el sentido anti-horario, lento a rápido Ovation E-910FC IP GRR Rev. 11... - Página 19 000 127 ndice de gobo giratorio Í 128 190 Giro en el sentido horario, lento a rápido Gobo giratorio 191 192 Parada 193 255 Giro en el sentido anti-horario, lento a rápido Ovation E-910FC IP GRR Rev. 11...
-
Página 20: Clause De Non-Responsabilité
MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence du Ovation E-910FC IP (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com... -
Página 21: Conformité Fcc
Connexion Électrique Vous pouvez connecter entre eux jusqu’à 5 Ovation E-910FC IP à 100 V, 6 unités à 120 V, 11 unités à 208 V, ou 12 unités à 230 V ou 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation. -
Página 22: Tubes De Lentilles
Ce code ne peut pas être modifié et doit être saisi sur demande. Filtre Soft Focus L’Ovation E-910FC IP est livré avec un filtre soft focus. Pour garder le filtre soft focus en bon état : • Veillez à ne pas laisser d'empreintes de doigt sur le filtre, car cela pourrait causer une chauffe non uniforme pouvant entrainer une déformation. - Página 23 Roue de Couleurs Virtuelles Le Ovation E-910FC IP dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX.
- Página 24 Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs <DOWN> numériques Tableau de Menu Reportez-vous à la page du produit Ovation E-910FC IP sur www.chauvetprofessional.com pour la dernière carte des menu. Niveau Principal...
- Página 25 Recevoir le signal de l'unité maître (esclave) Linear Square Dimmer Définir la courbe de gradation Curve I Square SCurve Gradateur linéaire Dimmer Mode Courbes de gradation rapide (Dimmer 1) à lent Dimmer 1–3 (Dimmer 3) Ovation E-910FC IP MdR Rev. 11...
- Página 26 REMARQUE: Lors du functionnement en mode ventilateur: Lorsque le ventilateur est à l’arret, le rendement de l’appareil est réduit et ne peut pas atteindre les mêmes niveaux que lors de l’utilisation des autres modes de ventilateur. Ovation E-910FC IP MdR Rev. 11...
-
Página 27: Valeurs Dmx
Vitesse du programme 000 255 0–100% 000 127 Index de rotation de gobo 128 190 Rotation horaire, lent à rapide – 16 Rotation de gobo 191 192 Arrêt 193 255 Rotation antihoraire, lent à rapide Ovation E-910FC IP MdR Rev. 11... - Página 28 000 255 0–100% 000 127 Index de rotation de gobo 128 190 Rotation horaire, lent à rapide Rotation de gobo 191 192 Arrêt 193 255 Rotation antihoraire, lent à rapide Ovation E-910FC IP MdR Rev. 11...
-
Página 29: Eingeschränkte Garantie
SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Ovation E-910FC IP finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. - Página 30 Serienschaltung der Geräte Sie können bis zu 5 Ovation E-910FC IP Geräte bei 120 V AC, 6 Geräte bei 208 V, 11 Geräte bei 208 V und 12 Geräte bei 230 oder 240 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.
- Página 31 <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden. Filter für weichen Fokus Der Ovation E-910FC IP wird mit einem Soft-Focus-Filter geliefert. Um den Weichzeichnerfilter in gutem Zustand zu halten: •...
- Página 32 SCHNELLANLEITUNG Virtuelles Farbrad Der Ovation E-910FC IP verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (VCW). Diese Funktion steht als Eigenständige-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX- Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten.Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend...
-
Página 33: Beschreibung Des Bedienfeldes
Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der <DOWN> entsprechenden Funktion. Menüstruktur Die neueste Menükarte finden Sie auf der Ovation E-910FC IP-Produktseite unter www.chauvetprofessional.com. Hauptebene Programmierebenen Beschreibung Wählt die DMX-Adresse aus (der höchste Kanal ist auf 001–512*... - Página 34 Empfängt DMX-Signal vom DMX-Controller (Master) Master/ Slave Slave Empfängt das DMX-Signal vom Master-Gerät Linear Square Dimmer Stellt die Dimmungskurve ein Curve I Square SCurve Linearer Dimmer Dimmer Dimmungskurven Dimmer 1 (schnell) nach Mode Dimmer 1–3 Dimmer 3 (langsam) Ovation E-910FC IP SAL Rev. 11...
- Página 35 Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegenständen ein. HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi. Ovation E-910FC IP SAL Rev. 11...
- Página 36 – – schnell) 000 127 Index Im Uhrzeigersinn, von schnell nach 128 190 langsam – 16 Gobo Rotator 191 192 Anhalten 193 255 Entgegen dem Uhrzeigersinn, von langsam nach schnell Ovation E-910FC IP SAL Rev. 11...
- Página 37 Wert 000 255 0–100% 000 127 Index 128 190 Im Uhrzeigersinn, von schnell nach langsam Gobo Rotator 191 192 Anhalten 193 255 Entgegen dem Uhrzeigersinn, von langsam nach schnell Ovation E-910FC IP SAL Rev. 11...
-
Página 38: Beperkte Garantie
BEKNOPTE HANDLEIDING Over deze handleiding De Ovation E-910FC IP Beknopte Handleiding bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. -
Página 39: Wat Is Inbegrepen
Power Linking U kunt tot 5 Ovation E-910FC IP-producten koppelen bij 120 V, 6 producten bij 120 V, 11 producten bij 230 V, of 12 producten bij 230 of 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden. -
Página 40: Montagediagram Van Het Product
14°, 15–30° en 25°–50° zoom gelframe (91 mm accessoires) Soft Focus-Filter De Ovation E-910FC IP wordt geleverd met een soft focus filter. Om het soft focus filter in goede conditie te houden: • Zorg ervoor dat er geen vingerafdrukken op het filter achterblijven, aangezien dit ervoor kan zorgen dat het filter ongelijkmatig kan opwarmen en uiteindelijk kan kromtrekken. -
Página 41: Virtueel Kleurenwiel
BEKNOPTE HANDLEIDING Virtueel kleurenwiel De Ovation E-910FC IP ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld. -
Página 42: Beschrijving Bedieningspaneel
Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Menumap Raadpleeg de productpagina van Ovation E-910FC IP op www.chauvetprofessional.com voor de nieuwste menukaart. - Página 43 Balance Manual Blue 0–255 Stelt de maximum waarde van de blauwe LED in Amber Stelt de maximum waarde van de amber LED in Lime Stelt de maximum waarde van de lime LED in Ovation E-910FC IP Beknopte Handleiding Rev. 11...
- Página 44 Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen. LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi. Ovation E-910FC IP Beknopte Handleiding Rev. 11...
- Página 45 000 127 Roterende gobo index 128 190 Roteren met de klok mee, langzaam tot snel – 16 Gobo roterend 191 192 Stop 193 255 Tegen de klok in roteren, langzaam tot snel Ovation E-910FC IP Beknopte Handleiding Rev. 11...
- Página 46 000 127 Roterende gobo index 128 190 Roteren met de klok mee, langzaam tot snel Gobo roterend 191 192 Stop 193 255 Tegen de klok in roteren, langzaam tot snel Ovation E-910FC IP Beknopte Handleiding Rev. 11...
- Página 47 QUICK REFERENCE GUIDE Multi-Language Intentionally Left Blank Page Ovation E-910FC IP QRG Rev. 11...
- Página 48 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. UL 1573 CSA C22.2 No. 166 E113093 Ovation E-910FC IP QRG Rev. 11...
