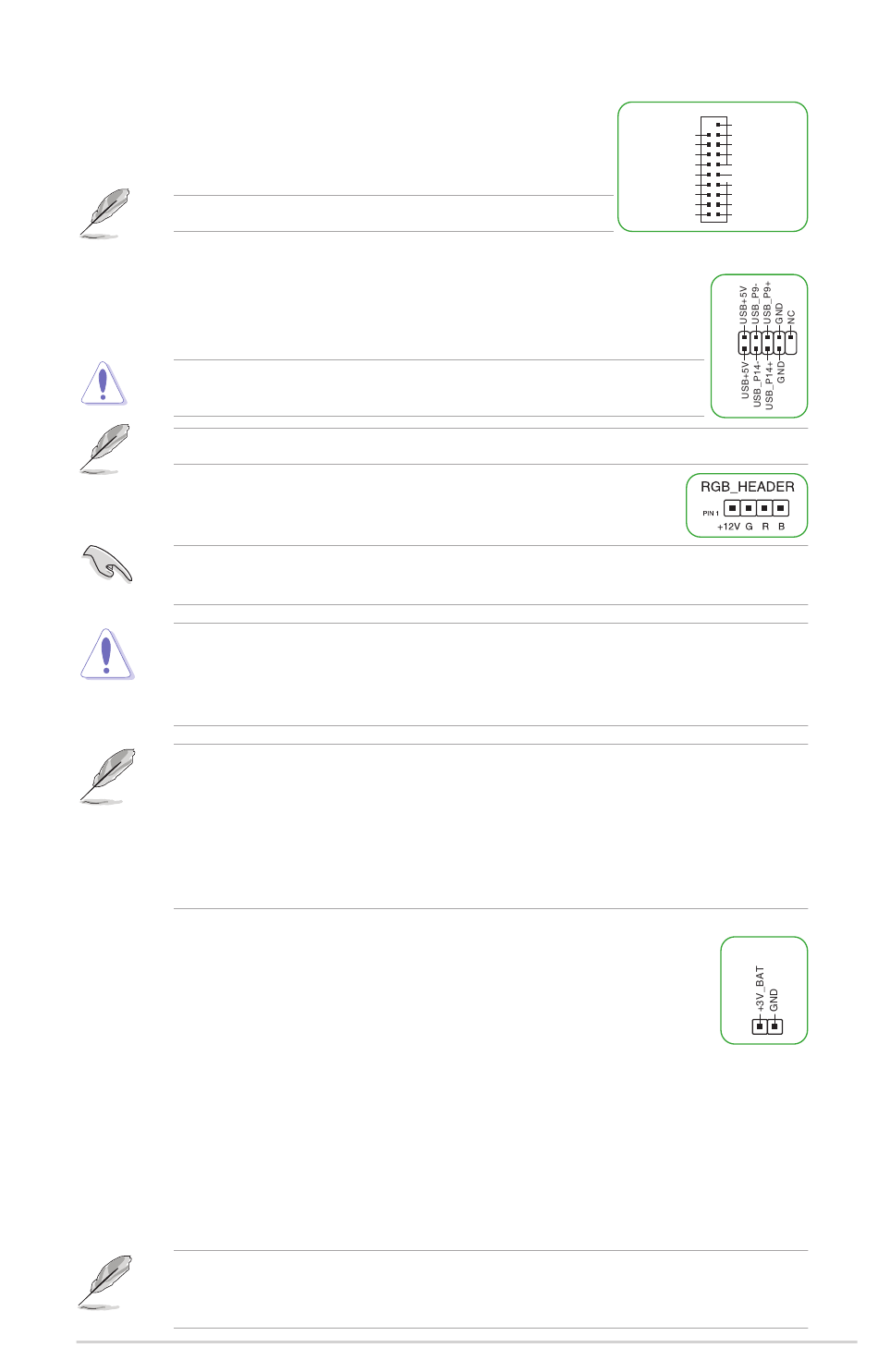

8. Conector USB 3.2 Gen 1
O conector USB 3.2 Gen 1 permite que você conecte um módulo de
USB 3.2 Gen 1 para portas adicionais USB 3.2 Gen 1. O conector
USB 3.2 Gen 1 fornece velocidades de transferência de dados até
5 Gb/s.
O módulo USB 3.2 Gen 1 é adquirido separadamente.
9. Conector USB 2.0
O conector USB 2.0 permite que você conecte um módulo de USB 2.0 para
portas adicionais USB 2.0. O conector USB 2.0 fornece velocidades de
transferência de dados até 480 Mbps.
Nunca conecte um cabo IEEE1394 nos conectores USB. Fazendo isso
ocorrerá um dano na placa-mãe!
O módulo USB 2.0 é adquirido separadamente.
10. Conector de RGB
O conector do RGB permite que você conecte fitas de LED RGB.
O conector RGB suporta fitas LED RGB 5050 multi-cores (12V/G/R/B), com uma potência
máxima de 3A (12V).
Antes de instalar ou remover qualquer componente, assegure-se que o fornecimento
de energia ATX está desligado ou o cabo de alimentação desacoplado do fornecimento
de energia. A falha em fazê-lo pode causar danos sérios à placa mãe, periféricos ou
componentes.
•
Cor e iluminação real terá variação dependendo da fita LED.
•
Se sua fita LED não acender, verifique se o cabo de extensão de LED RGB e fita
LED RGB estão ligados na orientação correta, e o conector 12V está alinhado com o
conector de 12V na placa mãe.
•
A fita de LED acenderá somente quando o sistema estiver funcionando.
•
A fita de LED é adquirida separadamente.
11. Jumper CLEAR CMOS
Este jumper permite apagar as informações da CMOS RTC RAM, isto limpará
as informações de data e hora do sistema, além das configurações do BIOS e
senha do sistema, caso você tenha definido uma.
Para apagar as informações da RTC RAM:
1.
DESLIGUE o computador e desconecte o cabo de alimentação da tomada.
2.
Use um objeto de metal como uma chave de fenda para causar curto dos dois
pinos por 10 segundos.
3.
Conecte novamente o cabo de alimentação e ligue o computador.
Mantenha pressionada a tecla <Delete> durante a inicialização do sistema para
4.
entrar no BIOS SETUP e refazer os ajustes necessários (como data e hora).
Se os passos acima não ajudarem, remova a bateria da placa mãe e de um curto nos dois
pinos do soquete da bateria para limpar as configurações da CMOS RTC RAM. Depois
disso, reinstale a bateria, e siga os passos 3 e 4.
ASUS PRIME H610M-K D4
PIN 1
USB3+5V
USB3+5V
IntA_P1_SSRX-
IntA_P2_SSRX-
IntA_P1_SSRX+
IntA_P2_SSRX+
GND
GND
IntA_P1_SSTX-
IntA_P2_SSTX-
IntA_P1_SSTX+
IntA_P2_SSTX+
GND
GND
IntA_P1_D-
IntA_P2_D-
IntA_P1_D+
IntA_P2_D+
GND
PIN 1
CLRTC
PIN 1
1-3
