Procedimiento de instalación
PRECAUCIÓN
• Corte la salida de tubería al tamaño exacto de la
tubería. Además, retire las sustancias extrañas y
rebabas alrededor de la salida.
• Corte solo con una herramienta cortadora (por ejemplo,
cerca de la salida de la tubería. De lo contrario, puede
dañar el producto, por ejemplo, deformando el gabinete.
• Después de conectar las tuberías a la salida de
tubería, tapone el espacio alrededor de las tuberías.
• Después de conectar las tuberías, proceda
exactamente como se indica en la guía para evitar
interferencias con las partes internas.
• Apriete las tuercas según los pares especificados. Si
se aprietan demasiado, las tuercas podrían romperse
y podría producirse una fuga de refrigerante.
• Proteja o cierre las tuberías de refrigerante para
evitar daños mecánicos.
• Después de instalar las tuberías, tape los orificios
prepunzonados que no va a utilizar para evitar que entren
pequeños animales a la unidad. No obstante, debe dejar libre
el orificio de calor del radiador (A) para la entrada de aire.

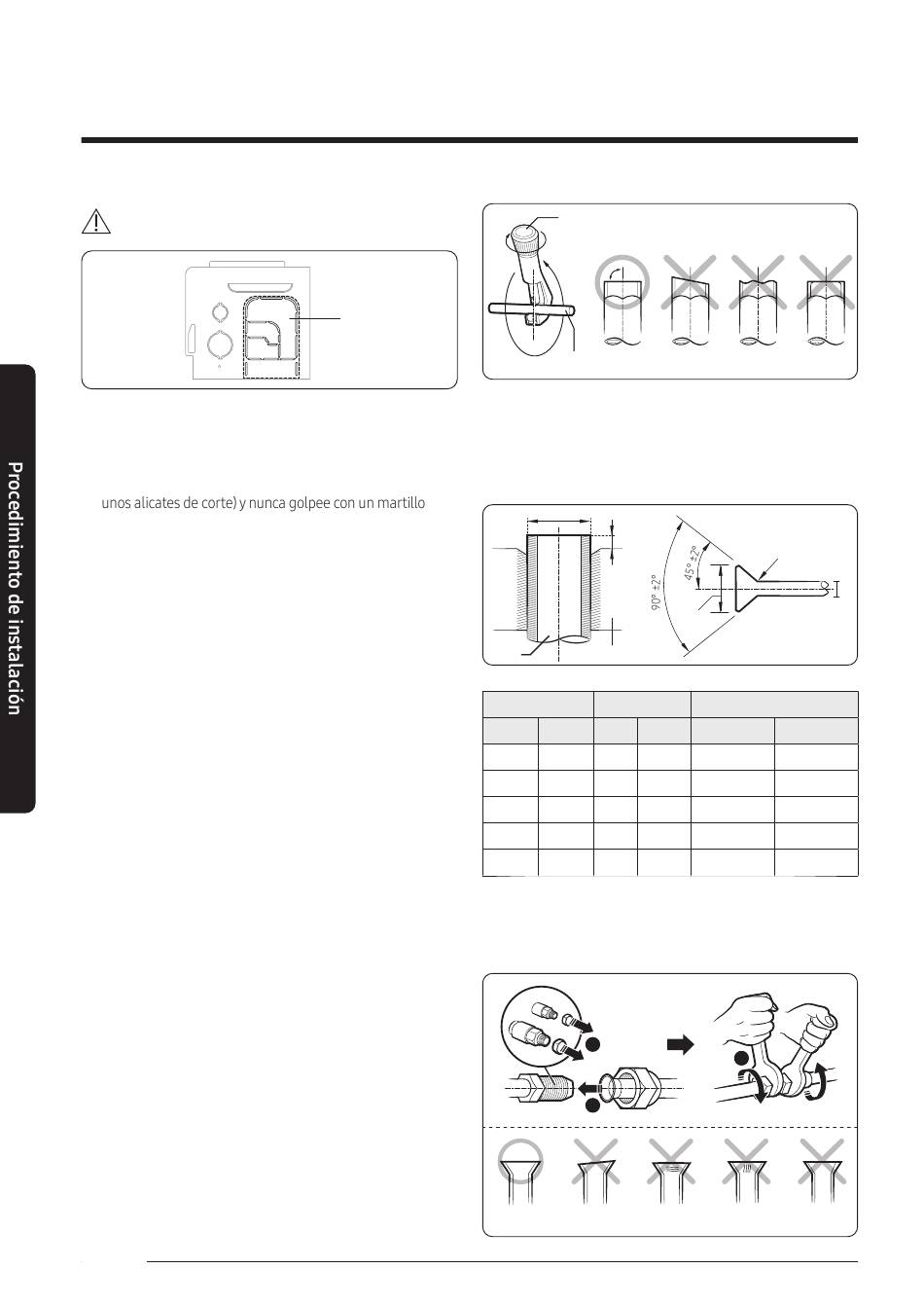

Paso 7 Opcional: Corte y
ensanchamiento de las tuberías
1 Asegúrese de contar con todas las herramientas
necesarias. (instrumento para corte de tuberías,
escariador, herramienta para ensanchar y soporte
para tuberías)
2 Si desea acortar las tuberías, córtelas con un
instrumento de corte, teniendo cuidado de que el
borde de corte mantenga el ángulo de 90° respecto
del lateral de la tubería. Consulte las siguientes
ilustraciones para ver ejemplos de cortes de bordes
correctos e incorrectos.
16
Español
Salida de tubería
3 Para evitar las fugas de gas, quite toda rebaba del
borde de corte de la tubería utilizando un escariador.
4 Deslice una tuerca cónica en la tubería y ajuste la
conicidad.
Tubería
Diámetro externo (D)
mm
Ø6,35
Ø9,52
Ø12,70
Ø15,88
Ø19,05
5 Verifique que la conicidad sea la correcta,
consultando las ilustraciones a continuación que
incluyen ejemplos de conicidad inadecuada.
Correcto
Cortatubo
90°
Tubería
Oblicuo
D
A
L
Abocinado
Profundidad (A)
Dimensión de la conicidad (L)
pulgadas
mm
pulgadas
1/4
1,3
0,051
8,7 a 9, 1
3/8
1,8
0,071
12,8 a 13,2
1/2
2,0
0,079
16,2 a 16,6
5/8
2,2
0,087
19,3 a 19,7
3/4
2,2
0,087
23,6 a 24,0
1
2
Superficie
Inclinado
dañada
Irregular
Rebaba
R 0,016 a 0,032 pulgadas
(0,4 a 0,8 mm)
D
Abocinado
mm
pulgadas
0,34 a 0,36
0,50 a 0,52
0,64 a 0,65
0,76 a 0,78
0, 9 3 a 0, 9 4
3
Agrietado
Espesor
irregular
