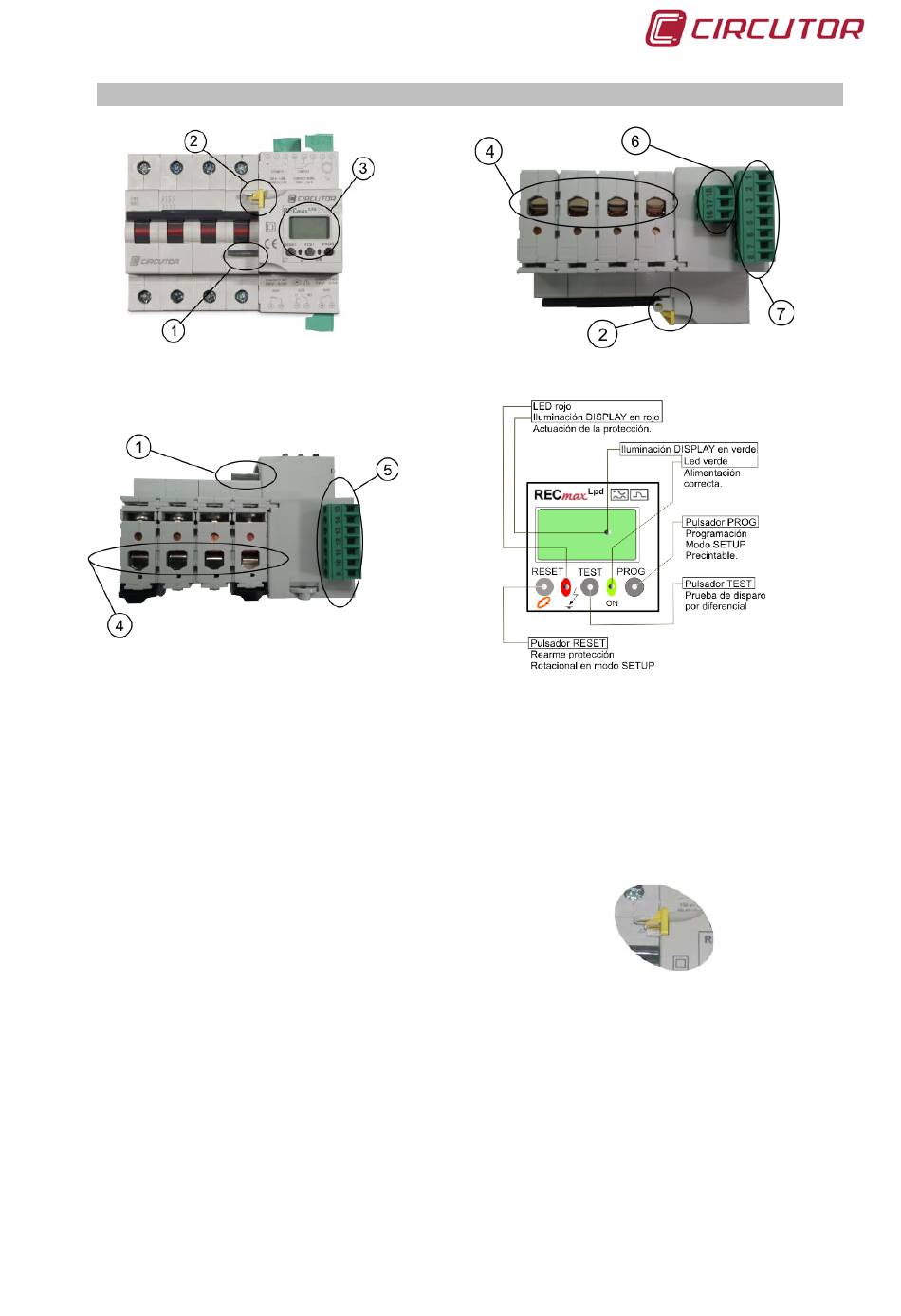

2.2.- Indicadores y elementos de mando
Fig. 2-3.- Vista frontal
Fig. 2-5.- Vista inferior
A continuación se da una descripción de los principales elementos del RECmax
ver figs. 4.1 a 4.7. Los terminales de entrada/salida de señales son enchufables, con
entrada de cables vertical y apriete de tornillos en posición horizontal.
Palanca de rearme. La posición por defecto es abajo. En caso de reconexión la
palanca del motor sube empujando el accionamiento del interruptor. Finalizado el
rearme la palanca del motor vuelve a la posición hacia abajo.
Sistema de bloqueo manual. Permite
anular de forma manual la posibilidad de
reconexión automática. La palanca amarilla
de bloqueo es precintable.
Bloque de motor. El bloque de motor tiene los siguientes elementos:
• Pulsador de RESET: Permite el reinicio y la reconfiguración de parámetros.
• Pulsador de TEST: Permite forzar el disparo del aparato.
• Pulsador PROG: Se usa para configurar diversos parámetros
• DISPLAY: Muestra valores y mensajes de estado. El display tiene además una retro-
iluminación en color (Rojo o verde) que indica el estado de protección.
Manual de instrucciones
Fig. 2-4.- Vista superior
Fig. 2-6.- Control motorizado
Fig. 2-7.-Detalle del bloqueo
precintable
LPD
,
Pág 9 de 36
