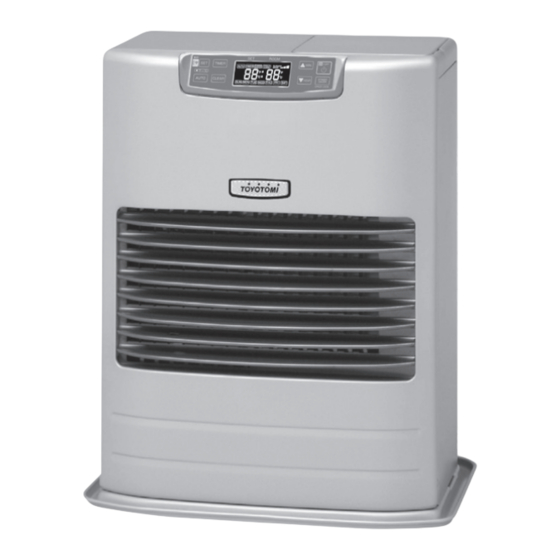

ESTUFA A KEROSENE DE TIRO FORZADO
INSTRUCCIONES DE INSTALACIÓN Y OPERACIÓN
La instalación del producto deberá ser realizada
solamente por instaladores capacitados o servicios
técnicos autorizados.
FF-55T / FF-55
MODELO
(Tipo D) con WiFi
IMPORTANTE
LEA Y ENTIENDA LAS INTRUCCIONES ANTES DE USAR LA ESTUFA.
GUARDE LAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
IMPORTANTE
LA INSTALACIÓN DE LA ESTUFA Y ESTANQUE DEBE EFECTUARSE DE ACUERDO A LA REGLAMENTACIÓN
NACIONAL VIGENTE, LAS RECOMENDACIONES DEL FABRICANTE O LA NORMA EXTRANJERA NFPA-31
(INSTALLATION OF OIL BURNING EQUIPMENT)
SECCIÓN A: ESPECIFICACIONES
SECCIÓN B: CONSEJOS PRÁCTICOS DE SEGURIDAD DURANTE LA OPERACIÓN ........................................... 3
SECCIÓN C: GUÍA DE COMBUSTIBLE.................................................................................................................... 4
SECCIÓN D: CONTROL DE OPERACIÓN Y NOMBRE DE REPUESTOS................................................................ 5
SECCIÓN E: OPERACIÓN ....................................................................................................................................... 7
SECCIÓN F: MANTENIMIENTO RUTINARIO......................................................................................................... 23
SECCIÓN G: LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS ........................................................................ 25
SECCIÓN H: ALMACENAMIENTO POR LARGO TIEMPO ..................................................................................... 26
SECCIÓN I: INSTALACIÓN ................................................................................................................................... 27
SECCIÓN J: RECOMENDACIONES RESPECTO DEL COMBUSTIBLE (FF-55) .................................................. 35
ÍNDICE
............................................................................................................................................................
1
Publicidad
Manuales relacionados para Toyotomi FF-55T
Resumen de contenidos para Toyotomi FF-55T
- Página 1 ESTUFA A KEROSENE DE TIRO FORZADO INSTRUCCIONES DE INSTALACIÓN Y OPERACIÓN La instalación del producto deberá ser realizada solamente por instaladores capacitados o servicios técnicos autorizados. FF-55T / FF-55 MODELO (Tipo D) con WiFi IMPORTANTE LEA Y ENTIENDA LAS INTRUCCIONES ANTES DE USAR LA ESTUFA.
- Página 2 SECCIÓN A: ESPECIFICACIONES Modelo: FF-55T / FF-55 (Tipo D) con WiFi Eficiencia de la estufa: 92,4% (1) Potencia (nominal) de calefacción: Alta - 5,5 kW Baja - 2,0 kW Consumo de combustible: Máx. – 0,622 L/h Mín. – 0,213 L/h...
- Página 3 Motor del ventilador Ignitor combustible Motor del ventilador FF-55T FF-55 Sensor de Llama La estufa suspenderá todas las funciones automáticamente, en caso de fallo de ignición o fallo de llama durante combustión, para evitar rebalse de combustible. Código de error aparecerá en el indicador digital.
- Página 4 En caso de mal funcionamiento del artefacto, suspenda inmediatamente su uso hasta que este sea revisado por personal técnico autorizado. Bajo condiciones normales de uso y mantenimiento, se recomienda reemplazar este artefacto en un periodo no superior a 10 años. Comercial e Importadora BBR S.A. Av. Las Condes 14141 L-11 www.toyotomi.cl...
- Página 5 GUÍA DE COMBUSTIBLE La estufa FF-55T / FF-55 está diseñada para usarse con kerosene. El uso de combustible de baja calidad causará una baja en el rendimiento del quemador, lo que llevará a combustión anormal y menor vida útil de la estufa.
- Página 6 CONTROL DE OPERACIÓN Y NOMBRE DE REPUESTOS Antes de usar la estufa, debe familiarizarse con los controles de operación y nombre de respuestos que siguen:. 18. Ventilador de circulación Panel de control FF-55T Panel delantero Filtro de aire circulación Mirilla de llamas combustión...
- Página 7 1. Interruptor ON/OFF Interruptor principal para encender y apagar la estufa. Coloque en “ON” para encender la estufa. La combustión se iniciará después de un periodo de precalentamiento. 2. Botón AUTO El botón enciende y apaga el modo de operación temporizador semanal que está...
- Página 8 OPERACIÓN ANTES DE ENCENDER 1: Como Verter el Combustible FF-55T: • No intente a llenar el tanque removible en la sala de estar, sino en el lugar más apropiado (Siempre existe cierta posibilidad de derrame). Siga el procedimiento que se indica a continuación: 1) Abra la tapa del estanque y levante el estanque removible desde la estufa.
- Página 9 3. Programación del Reloj Importante: El reloj en la estufa debe estar siempre fijado en la hora correcta. NOTA: El botón “ MIN. (minutos)” o “ HOUR (Hora)” aumentará el valor en un (1) número cada presión. Si mantiene el botón presionado, el valor cambiará...
- Página 10 OPERACIÓN OPERACIÓN MANUAL La estufa es accionada directamente por el usuario. Sin embargo, la producción de calor es controlada automáticamente en conformidad con la temperatura ambiente registrada por el sensor de temperatura. 1. Encendido de la estufa (“ON”) A. Presione el botón ON/OFF. En el visor de información digital, se presentará la temperatura ambiente y la temperatura fijada.
- Página 11 Apagada funcón LUZ INDICADORA DE COMBUSTIBLE (FF-55T) Cuando se enciende el indicador fu 10 , significa que queda combustible sólo por 10 minutos más. En el visor se podrá ver la cuenta para atrás del tiempo de calefacción que queda. Debe sacar el estanque de combustible y rellenar fuera de la sala de estar.
- Página 12 TEMPORIZADOR SEMANAL 1. Configuración de la programación semanal. Después de configurar la hora actual y el día de la semana, presione el botón “TIMER” para entrar en el modo de configuración semanal. En la pantalla se verá la palabra “TIMER” y P01 Si se presiona el botón “TIMER”...
- Página 13 (2) Configuración de la hora del programa 1. Presione el botón “ MIN” o “ HOUR” para fijar la hora. La hora parpadea durante la configuración. 2. Presiones el botón “SET” para confirmar la hora e ir a la configuración de encendido/apagado (3). NOTA: Los ajustes de hora solo se podrán configurar 15 minutos después de la hora programada anterior y(o) 15 minutos antes de la siguiente hora programada.
- Página 14 2. Inicio de la operación semanal 1. Si se presiona el botón “AUTO” durante la operación (la estufa está encendida), comenzará la programación semanal. En la pantalla se verá la palabra “AUTO” 2. Si en la pantalla se muestra “ON” durante la operación semanal, la temperatura deseada puede ser cambiada presionando los botones “...
- Página 15 NOTA: Las especificaciones de la app están sujetas a cambios con o sin previo aviso. 1. En el teléfono inteligente, descargue e instale la aplicación “TOYOTOMI HOME”. 2. Registrar cuenta: La primera vez que utilice la app “TOYOTOMI HOME”, deberá registrar una cuenta. Acepte el “Política de privacidad” y presione “De acuerdo”.
- Página 16 3. Añadir un nuevo dispositivo: Presione “añadir dispositivo” o el símbolo “+” en la esquina superior derecha, luego seleccione el tipo de dispositivo. El dispositivo debe estar conectado a una red WiFi. Nota: No se puede utilizar “Escaneo automático”. Existen 2 formas de reconocer su dispositivo: a) A través de código QR: Pulsar el símbolo “—”...
- Página 17 b) Seleccionar el dispositivo manualmente: Selecciona “Calefactor (Wi-Fi)”. 4. En la estufa, apáguela primero, luego presione y mantenga presionado el botón SET (ESTABLECER) durante 5 segundos. El LED WiFi debería *parpadear en un margen de aproximadamente 2 veces por segundo. *El botón de liberación podría tardar unos 10 segundos en empezar a parpadear.
- Página 18 5. Conexión a la red Wifi desde la App Toyotomi Home. Seleccione la conexión de red WiFi, escriba la contraseña para confirme y presione “Siguiente”. ii. Asegúrese de que el indicador parpadee. 6. Hay dos modos de conexión del equipo: a.
- Página 19 b. Modo AP (opcional): El LED WiFi parpadea aproximadamente una vez cada 3 segundos. Cambia la esquina superior derecha al modo AP. ii. Marque el recuadro y presione “Siguiente”. iii. Presiona “Conectar”. iv. Seleccione el dispositivo llamado “SmartLife-xxxx” o “SL-xxxx” en la configuración Wlan y, a continuación, vuelva a la interfaz de la app y se conectará...
- Página 20 Seguro para niños: activa el seguro para niños en la estufa. Temporizador semanal: abre los programas del temporizador semanal. Unidad de temperatura: cambia el indicador de temperatura de la estufa a °C o °F. Ir a: acceso al sitio web de TOYOTOMI.
- Página 21 4. Programación del temporizador semanal: para configurar el horario semanal de la estufa, se debe configurar cada día de la semana con uno de los cuatro programas disponibles. 5. Configuración del programa del temporizador semanal: Toque el día de la semana y el número de programa y seleccione la hora y la temperatura.
- Página 22 COMBUSTIÓN MANUAL IMPORTANTE: Esta característica está diseñado sólamente para fines de comprobación. Esta estufa se puede mantener en combustión en el modo de combustión deseado (Alta, Media ó Baja) de manera manual, sin considerar la temperatura ambiente. 1. Presione el botón “ MIN.” y el “ HOUR” al mismo tiempo por más de 3 segundos mientras el interruptor “ON/OFF”...
- Página 23 SISTEMA DE RECUPERACIÓN DESPUÉS DE CORTE ELÉCTRICO Si ocurre un corte eléctrico en cualquier momento durante la operación, la estufa se apagará. Cuando vuelva la energía, la estufa se reiniciará de manera automática con las siguientes condiciones. Cuando la programación se ha borrado, debe fijar de nuevo cada programación como se indica abajo: CUANDO LA ESTUFA ESTÁ...
- Página 24 Acostúmbrese de chequear por señas de fuga de combustible. Combustible derramado podrá causar olor ó riesgo de incendio. FF-55T: Limpie cualquier combustible derramado en el subtanque y estanque removible. 5. Chequear Zona Tubería de Ventilación (UNA VEZ POR SEMANA) Chequée la tubería de ventilación para asegurar la conexión firme. Use una aspiradora para eliminar los polvos o pelo de mascota.
- Página 25 Póngase en contacto con su distribuidora autorizada TOYOTOMI sobre más detalles. SISTEMA AUTOMÁTICO DE LIMPIAR IGNITOR El modo de limpieza de ignitor prolonga la vida del ignitor.
- Página 26 Contacte a su distribuidor. FUEL No hay combustible. (FF-55T) Vuelva a llenar el estanque. (FF-55T) La temperatura ambiente es mayor a 35˚C (95˚F). Verifique la posición del sensor de temperatura La posición del sensor de temperatura ambiente no es correcta.
- Página 27 Si quiere guardar la estufa en otro lugar. Desenchufe la estufa. FF-55T: Retire todo el combustible del subtanque de combustible y limpie el receptor de combustible. FF-55: Cierre la válvula del estanque principal. Remueva todo el combustible del sumidero de combustible y limpie el filtro de combustible.
- Página 28 SECCIÓN I: INSTALACIÓN DESCRIPCIÓN GENERAL: El modelo FF-55T / FF-55 está diseñado para instalar en la pared perimetral para que toda la ventaja de la instalación simple pueda aprovechar con “Tubería de Ventilación”, que elimina la necesidad de chimenea alta de ventilación. No se requiere chimenea. Hay tubería de ventilación que puede utilizar extensión de pared, pero su instalación es complicada.
- Página 29 CONSEJO DE INSTALACIÓN Las aberturas de tubo de toma y de escape para Tubería de Ventilación debe exponerse completamente afuera.. La Tubería de Ventilación no debe expulsar a la chimenea, al garaje, al sótano, a la cavidad con techo, o al lugar cerrado, ni debe instalarse verticalmente, porque la Tubería de Ventilación es un “Intercambiador Térmico”, que genera una condensación en tubo de escape y debe drenar afuera.
- Página 30 La Tubería de Ventilación está diseñada para instalarse a través de la pared de algún edificio convencional. La estufa FF-55T / FF-55 está diseñada para la operación en la altura hasta 1.000 m sobre nivel del mar. Si la instalación es en altura entre 1.000 m y 1.500 m, se necesita ajuste apropiado por un mecánico autorizado.
- Página 31 La abertura de entrada alimentación La abertura de entrada alimentación 195.5 FF-55T FF-55 Figura 3 – Plantilla NOTA: No saque ningún componente de la estufa. Contacte siempre a su servicio técnico si necesita reparaciones. Si el cable de electricidad está dañado, puede ser reemplazado solo por el tipo H05 VV-F y por un...
- Página 32 1. Para la instalación estándar use la plantilla incluida para ubicar la abertura del kit de evacuación/admisión de manera correcta. Use cinta adhesiva o clavos pequeños para fijar la plantilla en la posición deseada en la pared (ver la Figura 4). Cinta Figura 4 Comentario: La estufa debe instalarse sobre un suelo resistente y estable, que debe estar a nivel y ser plano.
- Página 33 3. Instalación del kit de evacuación/admisión interno Desde el interior de la habitación, inserte el kit de evacuación/admisión interno a través de la abertura. Asegúrese de que la flecha en el kit de evacuación/admisión interno apunte hacia arriba. Asegure el kit de evacuación/ admisión interno a la pared con los tres tornillos para madera (ver la Figura 7).
- Página 34 4. Inserte el codo de unión del tubo de escape en ángulo recto en la abertura del tubo de escape. Si fuera necesario, corte la manguera flexible de aire al tamaño deseado. Fije la manguera de aire en ángulo recto a cada extremo de la manguera flexible de aire y acople la manguera de aire en ángulo recto a la abertura de entrada del tubo de escape.
- Página 35 7. El Calefactor trae consigo un sensor de temperatura que tiene un cable de 2,5 metros aproximadamente y está ubicado en la parte de atrás del Calefactor. Asegúrese que el cable no tope en el caño de salida. Ud. puede instalarlo en cualquier parte libre del sol, corrientes de aire frío o tibio proveniente del Calefactor.
- Página 36 SECCIÓN J: RECOMENDACIONES RESPECTO DEL COMBUSTIBLE (FF-55) Use solamente kerosene doméstico depurado, jamás gasolina u otro elemento ya que podría originar un incendio de graves consecuencias. INSTALACION DEL ESTANQUE DE COMBUSTIBLE * La salida del estanque de kerosene debe quedar a por lo menòs 30 cms por sobre la superficie donde está ubicada el Calefactor.
- Página 38 GARANTIA LIMITADA La Garantía Limitada es extendida al comprador original de esta estufa Toyotomi y cubre cualquier defecto material o técnico por un periodo de 12 meses desde la fecha de compra. Comercial e Importadora BBR S.A. Asume la responsabilidad de reparar o reemplazar, a nuestra discreción, cualquier componente o unidad defectuosa, si el reclamo es hecho durante los 12 meses siguientes a la compra.
