Schritt 1: Entfernen Sie Die Vordere Abdeckung; Den Haken Am Gitter Zu Entriegeln; Halten Sie Das Gitter In Einem Winkel Von 45° , Heben Sie; Es Leicht An Und Lö Sen Sie Es Vom Hauptgehä Use - Olimpia splendid NEXYA S5 E CASSETTE Instrucciones Para El Uso Y El Mantenimiento

Schritt 3: Montieren Sie das Ansauggitter.
Stellen Sie sicher, dass die Schnallen an der Rü ckseite des
Gitters richtig in der Nut des Abdeckungss sitzen.
Schritt 4: Schließ en Sie die 2 Kabel der Dekor-Abdeckung
an die Hauptplatine des Gerä ts an.
5-adriges Kabel
Schritt 5: Befestigen Sie den Deckel des Schaltkastens mit 2
Schrauben .
Schritt 6: Schließ en Sie das Ansauggitter und schließ en Sie
die 2 Gitterhaken.
Seite 44
(B)

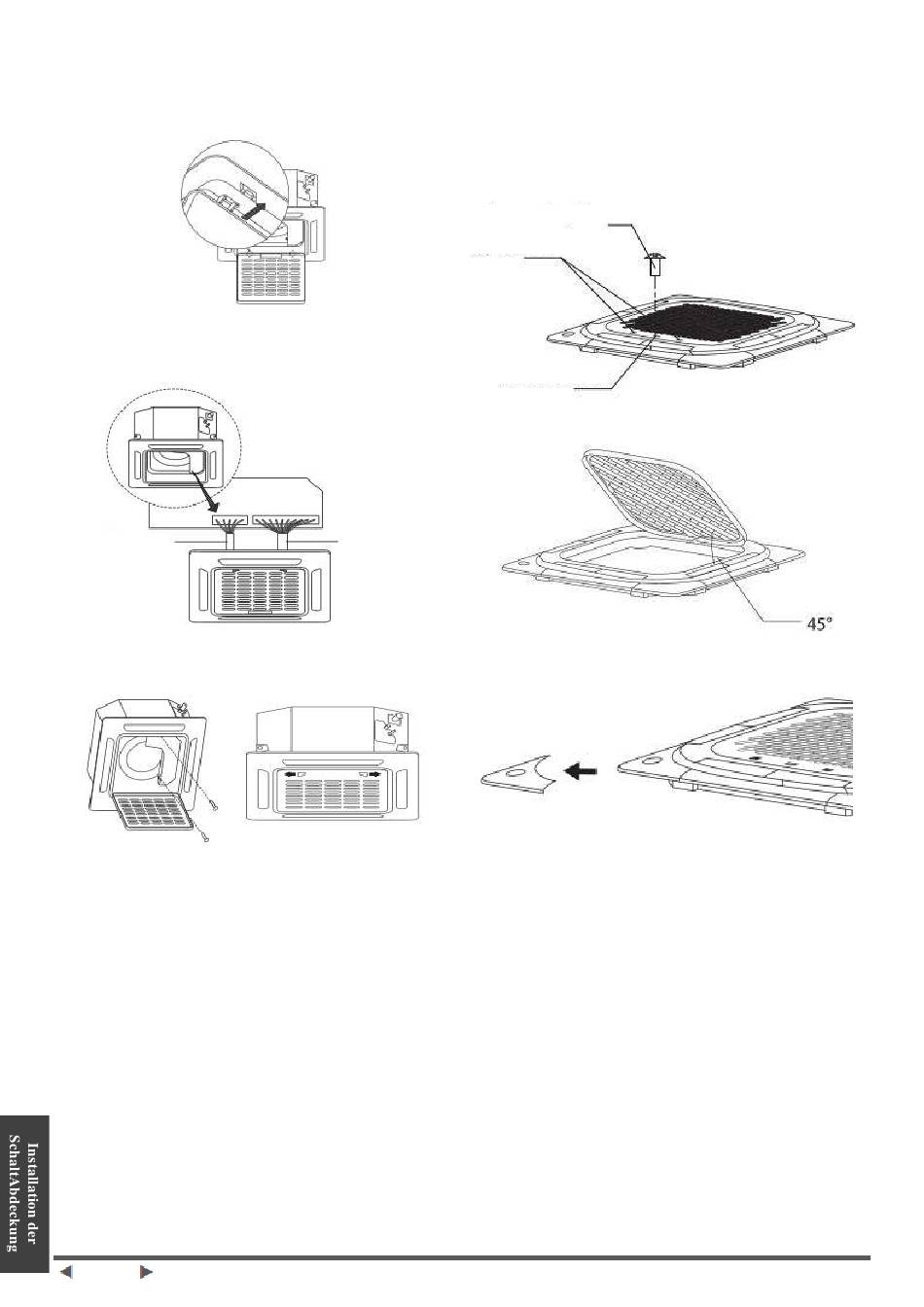

Schritt 1: Entfernen Sie die vordere Abdeckung.

1. Drü cken Sie beide Laschen gleichzeitig zur Mitte hin, um

den Haken am Gitter zu entriegeln.

2. Halten Sie das Gitter in einem Winkel von 45° , heben Sie
es leicht an und lö sen Sie es vom Hauptgehä use.
Entfernen Sie die Gitterschrauben
Gitterschalter
10-adriges Kabel
Schritt 2: Entfernen Sie die Installationsabdeckungen an
den vier Ecken, indem Sie sie nach auß en schieben.
Abdeckung der
Gitterschraube
