CONSUMER: READ AND SAVE THESE IMPORTANT INSTRUCTIONS
Locating Your Serial Number:
Your serial number can be found on a white label on the right side cover of your heater. For Example:
150812779. Have your Serial Number ready before calling customer service at 800-641-6996.
DANGER
to comply with the instructions and warnings provided with this heater. Failure to comply
can result in fire or explosion that can cause property loss, bodily injury, or loss of life. Only
persons who can follow and understand these instructions should operate or service this
heater. If you need heater info; such as an operating manual, labels, etcetera, contact Pinnacle
Climate Technologies at 800-641-6996.
DANGER
INDOOR USE ONLY IN WELL-VENTILATED AREAS. INDOOR USE PERMITTED ONLY FOR:
THE TEMPORARY HEATING OF ADEQUATELY VENTILATED BUILDINGS OR STRUCTURES
UNDER CONSTRUCTION, ALTERATION OR REPAIR. This is an unvented portable heater
that uses air (Oxygen) from within the area in which it is used. Failure to provide adequate
combustion and ventilation air will result in asphyxiation, carbon monoxide poisoning, bodily
injury or death. Refer to "Ventilation" on Page 5.
WARNING
any adjustment or repair. DO NOToperate the unit in close proximity to
combustible surfaces or materials. Allow the unit to cool before shut down.
Remove battery if the heater is not in use.
FACTORY ID: 500
MODEL NUMBERS:
MH-80TBOA-KFA
GENERAL HAZARD WARNING: READ AND UNDERSTAND
ALL OF THE INSTRUCTIONS IN THIS MANUAL BEFORE
ASSEMBLING, STARTING, OR SERVICING THE HEATER. Be sure
NOT FOR USE IN RESIDENTIAL LIVING AREAS OR IN ENCLOSED
SPACES WITHOUT ADEQUATE VENTILATION. THIS HEATER
IS NOT FOR USE WHERE EXPOSED TO THE WEATHER, AND
Heater is intended for use without ducts. DO
NOT connect to ducts. DO NOT tamper with
the unit. Have a competent serviceman make
Fax: 320-251-2922 • Web: www.masterindustrialproducts.com • Email: info@pinnacleclimate.com

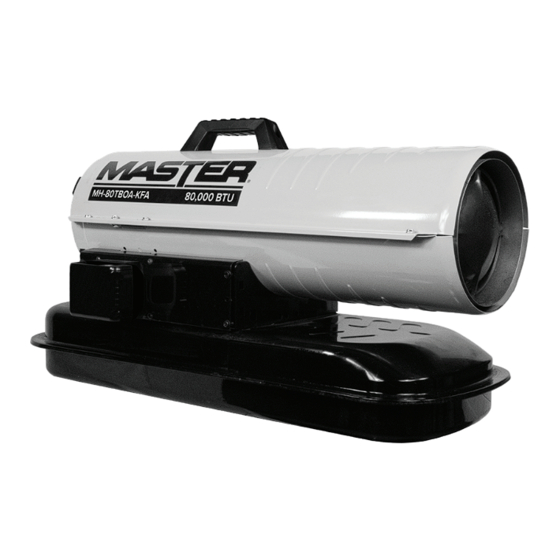

BATTERY OPERATED
KEROSENE FORCED
AIR HEATER
User's Manual & Operating Instructions
Sauk Rapids, MN 56379 USA • Toll Free (800) 641-6996
© 2021 Pinnacle Climate Technologies, Inc.
MAKB-438
