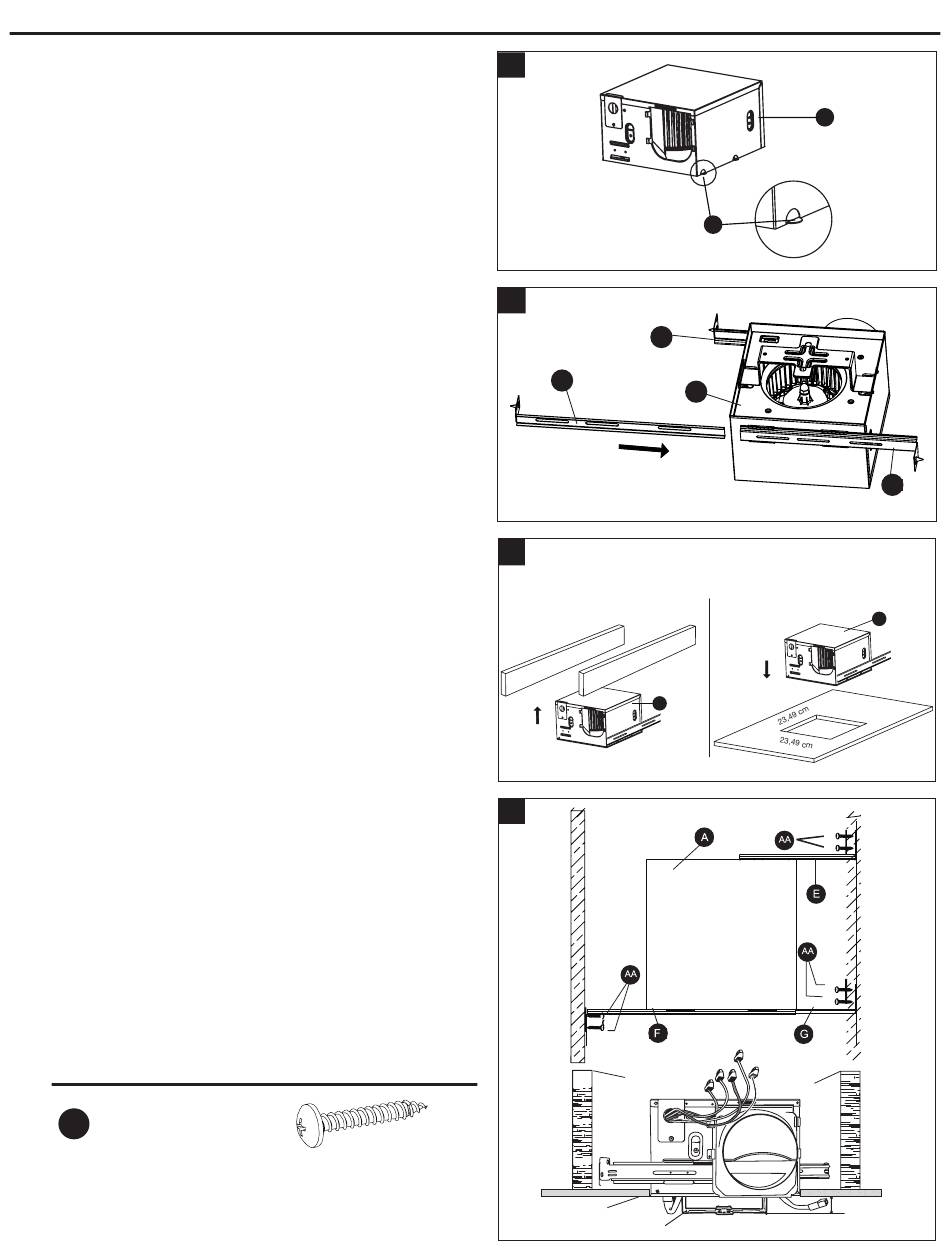

INSTRUCCIONES DE INSTALACIÓN (Continuación)
5.
Las pestañas (6.1) ayudarán a mantener la carcasa
del ventilador (A) en su lugar en la abertura del techo
mientras se instalan los soportes de suspensión.
6.
Inserte el soporte de suspensión (E) en los rieles de la
carcasa del ventilador (A) en el lado con la abertura del
conducto. Inserte el soporte de suspensión (F) en los
rieles en el lado opuesto de la carcasa del ventilador (A) y
luego deslice el soporte de suspensión (G) en el soporte
de suspensión (F).
7.
Inserte la carcasa del ventilador (A) en la abertura en
el techo.
8.
Coloque la carcasa del ventilador (A) de modo que el
borde inferior de la carcasa del ventilador (A) quede al
ras con la placa del techo. No monte al ras la carcasa
del ventilador (A) en la viga.
Fije el extremo de cada uno de los soportes de suspen-
sión (E, F, G) a las vigas del techo con tornillos para
madera (AA).
Cuando está montado correctamente, la barra de montaje
del panel de LED colgará debajo de la placa de techo.
Espaciamiento óptimo desde la parte del fondo del
paneles del yeso a la parte inferior de la barra de
montaje es 1,9 cm.
Aditamentos utilizado
AA
Tornillo para madera
5
6
G
7
Instalación del lado de la habitación
para nueva construcción
8
x 6
Paneles
Barra de
de yeso
montaje
18
5.1
E
A
Instalación del lado del ático
para existente construcción
A
Vista superior
Vista lateral
A
F
A
1,9 cm
