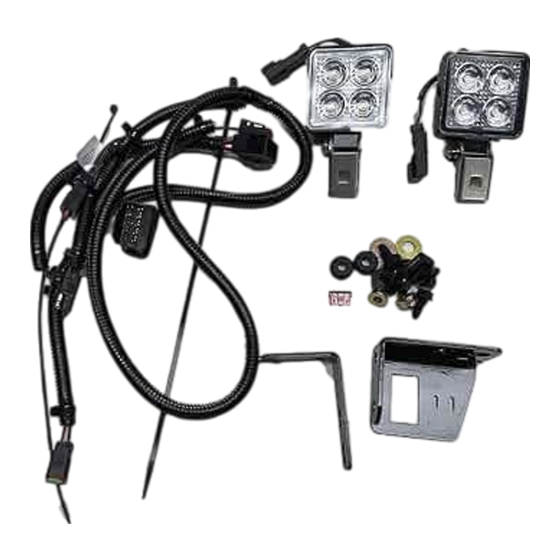

Kit de luces
Minicargadora compacta Dingo
Nº de modelo 144-7100
Instalación
Piezas sueltas
Utilice la tabla siguiente para verificar que no falta ninguna pieza.
Procedimiento
1
2
3
4
5
6
7
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Descripción
No se necesitan piezas
Luz
Soporte de luz delantero
Perno de cuello cuadrado (5/16" x 1")
Perno (¼" x ⅝")
Arandela de freno
Arandela
Tuerca (5/16")
Tuerca (¼")
Luz
Soporte de luz trasera
Perno (5/16" x ¾")
Perno de cuello cuadrado (5/16" x 1")
Arandela de freno
Tuerca (5/16")
Interruptor
Soporte del interruptor
Perno (¼" x ¾")
Contratuerca (¼")
Arnés de cables
Brida
Reflector largo
Reflector corto
No se necesitan piezas
Registre su producto en www.Toro.com.
Form No. 3443-454 Rev B
®
TX 1000
Instrucciones de instalación
Cant.
Preparación de la máquina.
1
1
1
4
Instale la luz delantera.
1
4
1
4
1
1
1
Instale la luz trasera.
1
1
1
1
1
Instalación del interruptor.
2
2
1
Enrute el arnés de cables.
2
2
Instale los reflectores.
2
Finalice la instalación.
Traducción del original (ES)
Impreso en EE. UU.
Reservados todos los derechos
Uso
*3443-454*

Publicidad

loading

Resumen de contenidos para Toro Dingo TX 1000

  • Página 1 Instale los reflectores. Reflector corto – No se necesitan piezas Finalice la instalación. *3443-454* © 2021—The Toro® Company Registre su producto en www.Toro.com. Traducción del original (ES) 8111 Lyndale Avenue South Impreso en EE. UU. Bloomington, MN 55420 Reservados todos los derechos...
  • Página 2 Preparación de la máquina Instalación de la luz delantera No se necesitan piezas Piezas necesarias en este paso: Procedimiento Aparque la máquina en una superficie nivelada. Soporte de luz delantero Ponga el freno de estacionamiento. Perno de cuello cuadrado (5/16" x 1") Baje los brazos de carga.
  • Página 3 Instale el soporte de luz delantero en el centro del capó. Instalación de la luz trasera Piezas necesarias en este paso: Soporte de luz trasera Perno (5/16" x ¾") Perno de cuello cuadrado (5/16" x 1") Arandela de freno Tuerca (5/16") Procedimiento g341814 Figura 3...
  • Página 4 Instale el soporte de la luz trasera. Instalación del interruptor Piezas necesarias en este paso: Interruptor Soporte del interruptor Perno (¼" x ¾") Contratuerca (¼") Procedimiento g341692 Figura 5 Instale el soporte del interruptor en la placa izquierda del bastidor. 1.
  • Página 5 Instale el interruptor en el soporte. g341817 Figura 8 1. Interruptor Enrutado del arnés de cables Piezas necesarias en este paso: Arnés de cables Brida Procedimiento g341986 Figura 9 1. Luz delantera 3. Conector del arnés de la máquina 5. Luz trasera 2.
  • Página 6 Conecte el arnés de cables a la luz delantera. g341983 Figura 10 1. Luz delantera 2. Interruptor Enrute el cable sobre el capó y conecte el conector del interruptor al interruptor. Enrute el cable sobre la placa izquierda del bastidor y siga las mangueras hidráulicas a través del taladro. Siga el arnés de cables de la máquina a través de la parte trasera de la máquina.
  • Página 7 Dentro del capó, conecte el conector del arnés de la máquina al conector del kit de luces (P15) en el arnés de cables de la máquina. Nota: Utilice el conector de accesorios del arnés de cables del kit para conectar cualquier otro accesorio eléctrico.
  • Página 8 Instalación de los Finalización de la reflectores instalación Piezas necesarias en este paso: No se necesitan piezas Reflector largo Procedimiento Reflector corto Gire el interruptor de desconexión de la batería a la posición de E NCENDIDO Procedimiento Cierre el panel de acceso trasero. Instale los reflectores delanteros.
