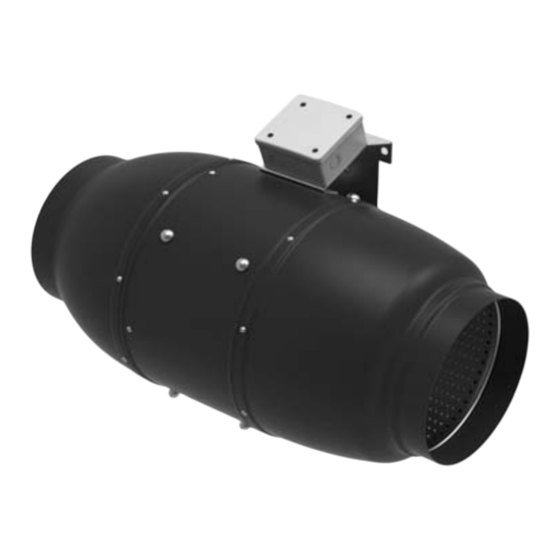

- Página 1 VENTILADORES EN LÍNEA EN UNA CAJA CON AISLAMIENTO NEOSILENT ACÚSTICO MANUAL DEL USUARIO Article nº:1291001 Doc.Num: 0000026131...
- Página 2 El manual de usuario contiene la información sobre el propósito, composición, principio de funcionamiento, diseño e instalación del producto(s) de Neosilent y todas sus modifi caciones. El personal técnico y de servicio debe estar capacitado teóricamente y en práctica sobre los sistemas de ventilación y realizar el trabajo de acuerdo con las normas de protección laboral y reglas y normas de construcción aplicables en el territorio del...
- Página 3 REQUISITOS DE SEGURIDAD Durante el montaje y el uso del artículo es necesario cumplir con los requisitos del Manual y, además, con los requisitos expuestos en todas las normas y estándares de construcción, eléctricas y técnicas aplicables en el ámbito local y nacional. Todas las acciones relacionadas con la conexión, ajuste, mantenimiento y reparación del artículo se efectuarán únicamente con la tensión de la red cortada.
- Página 4 • Se prohíbe utilizar el artículo fuera de su aplicación y someterlo a modifi caciones y remodelaciones algunas. • No está permitido exponer el producto a condiciones climáticas adversas (lluvia, sol, etc.). • El aire bombeado no deberá contener polvo y otras impurezas sólidas, así...
- Página 5 las características técnicas, diseño o equipamiento del producto en cualquier momento. • Ninguna parte de esta publicación puede reproducirse, transmitirse o almacenarse en sistemas de búsqueda de información, ni traducirse a ningún idioma de ninguna forma sin el consentimiento por escrito de la empresa.
- Página 6 La conexión a la red eléctrica debe realizarse a través de un dispositivo de desconexión que tenga una ruptura de contactos en todos los polos, que permita una desconexión completa en condiciones de sobrecarga de categoría III, integrado en el cableado fi jo de acuerdo con las reglas para dispositivos de instalación eléctrica.
- Página 7 Asegúrese de que el aparato esté desconectado de la red eléctrica antes de retirar la protección. ADVERTENCIA: si se ocurren oscilaciones inusuales, deje de usar el aparato inmediatamente y póngase en contacto con el fabricante, su agente de Servicio o personal califi cado similar. El reemplazo de las piezas del dispositivo de seguridad del sistema de suspensión debe ser realizado por el fabricante, su agente de Servicio o personal califi...
- Página 8 Los medios de fi jación para la fi jación al techo, en particular los ganchos u otros dispositivos, deben fi jarse con la fuerza sufi ciente para soportar cuatro veces el peso del aparato. El montaje del sistema de suspensión debe ser realizado por el fabricante, su agente de servicio o personal califi...
- Página 9 JUEGO DE SUMINISTRO Ventilador — 1 pz Tornillos con tarugos — 4 pz Destornillador de plástico (únicamente para modelos con temporizador) — 1 pz Manual de usuario — 1 pz Caja de embalaje — 1 pz. GUIA DE UTILIZACIÓN El ventilador está diseñado para conectarse a una fuente de alimentación de CA monofásica de 220-240 V/50 Hz o 220 V/60 Hz.
- Página 10 Overall dimensions: øD H øD H...
- Página 11 ESTRUCTURA DE SIMBOLIZACIÓN Neosilent 100 Diámetro de embocadura de salida [mm] Modelo...
- Página 12 MONTAJE Y PUESTA EN MARCHA El ventilador se puede montar horizontal o verticalmente, en el suelo, pared o techo. Durante la instalación se debe garantizar una protección adicional contra la humedad, por ejemplo: • en caso de instalación vertical, colocar encima una sombrilla protectora; •...
- Página 13 Cortar el suministro eléctrico y asegurarse de que la Acercar el cable de alimentación al agujero de ventilación, electricidad está apagada. Marcar los agujeros para montar perforar agujeros de montaje e insertar los tacos. el ventilador y el cable de alimentación. En caso de cualquier instalación, hay que conectar un Fijar el ventilador con tornillos.
- Página 14 Neosilent 100-125 Secuencia de montaje de diferentes modelos de ventiladores Cortar el suministro eléctrico y asegurarse de que la electricidad está apagada. Retirar la tapa del ventilador. Conectar los cables de alimentación al bloque de bornes y Suministrar la alimentación al ventilador.
- Página 15 Neosilent 150...
- Página 16 Neosilent 200-315...
- Página 17 Neosilent con Temporizador Neosilent con interruptor de velocidad 2 min 30 min STOP Neosilent control de velocidad suave Neosilent con control de velocidad por termostato Un, U1n, U2 Manivela del regulador del termostato Manivela del Manivela del regulador de la regulador de la velocidad.
- Página 18 CONEXIÓN ELÉCTRICA El ventilador está diseñado para funcionar en una red monofásica de corriente alterna 220–240 V 50/60 Hz. Llaves de designación par bornes en el esquema de conexiones: L1: borne de la velocidad mínima S: conmutador de velocidad externo L2: borne de la velocidad máxima ST: interruptor externo QF: interruptor automático...
- Página 19 Neosilent 100/125 Max/min...
- Página 20 Neosilent 150/200/250/315 Max/min...
- Página 21 Neosilent Timer regleta de bornes para 4 contactos regleta de bornes para 5 contactos Max/min regleta de bornes para 4 contactos regleta de bornes para 5 contactos...
- Página 22 regleta de bornes para 5 contactos regleta de bornes para 4 contactos...
- Página 23 Utilícelo si es necesario cambiar el tiempo de retardo para encender o apagar el ventilador o el nivel de umbral de humedad. La utilización del destornillador metálico, cuchillo, etc. para la regulación podrá causar daños permanentes en la placa electrónica. Neosilent con control de velocidad por termostato El ventilador está equipado con el módulo electrónico (controlador de velocidad con termostato electrónico) para cambiar automáticamente la velocidad de rotación...
- Página 24 Cuando la temperatura cae por debajo del umbral establecido en 2 °C (o cuando la temperatura fue inicialmente inferior del umbral establecido), el ventilador se apagan. Neosilent con control de velocidad suave El ventilador está equipado con el regulador de velocidad que permite conectar y desconectar el extractor, regular suavemente la velocidad de rotación del motor del extractor (consumo del aire) dentro de...
- Página 25 MANTENIMIENTO Los trabajos de mantenimiento técnico se deben realizar no menos de una vez cada medio año. Secuencia de mantenimiento: Cortar la alimentación del ventilador y asegurarse de que Limpiar el ventilador con un paño suave y seco o un está...
- Página 26 SOLUCIÓN DE PROBLEMAS Problema Posibles razones Solución de problemas Asegúrese de que la alimentación de la Cuando está conectado a la red, el La red eléctrica no está conectada. red está conectada correctamente, de lo contrario corrijalo si es necesario. ventilador no gira, no responde a los controles.
- Página 27 GARANTÍA DEL FABRICANTE Declaramos con toda la responsabilidad que este producto cumple con los requisitos de la Directiva 2014/30/EU del Consejo del EEE, la Directiva de Baja Tensión del Consejo 2014/35/EU, así como los requisitos para el marcado CE de la Directiva 93/68/EEC sobre la identidad de las leyes de los Estados Partes relativas a compatibilidad electromagnética de los equipos eléctricos destinados a utilizarse con determinados límites de tensión.
- Página 28 daños) y en los conjuntos en el interior del artículo; • modifi cación del diseño del artículo o mejoras del artículo; • cambio o uso de los conjuntos, piezas y componentes del artículo no determinados por el fabricante; • el uso no debido del artículo; •...
- Página 31 Marca del supervisor de la Vendido calidad (nombre y estampa del vendedor) Fecha de fabricación Fecha de venta...
- Página 32 CERTIFICADO DE RECEPCIÓN Neosilent 220 V/60 Hz El ventilador ha sido reconocido apto para su uso...
