Principios de funcionamiento
¡ADVERTENCIA! Peligro de perforación. Tenga cuidado al manipular el
electrodo. Las puntas de los electrodos están muy afiladas.

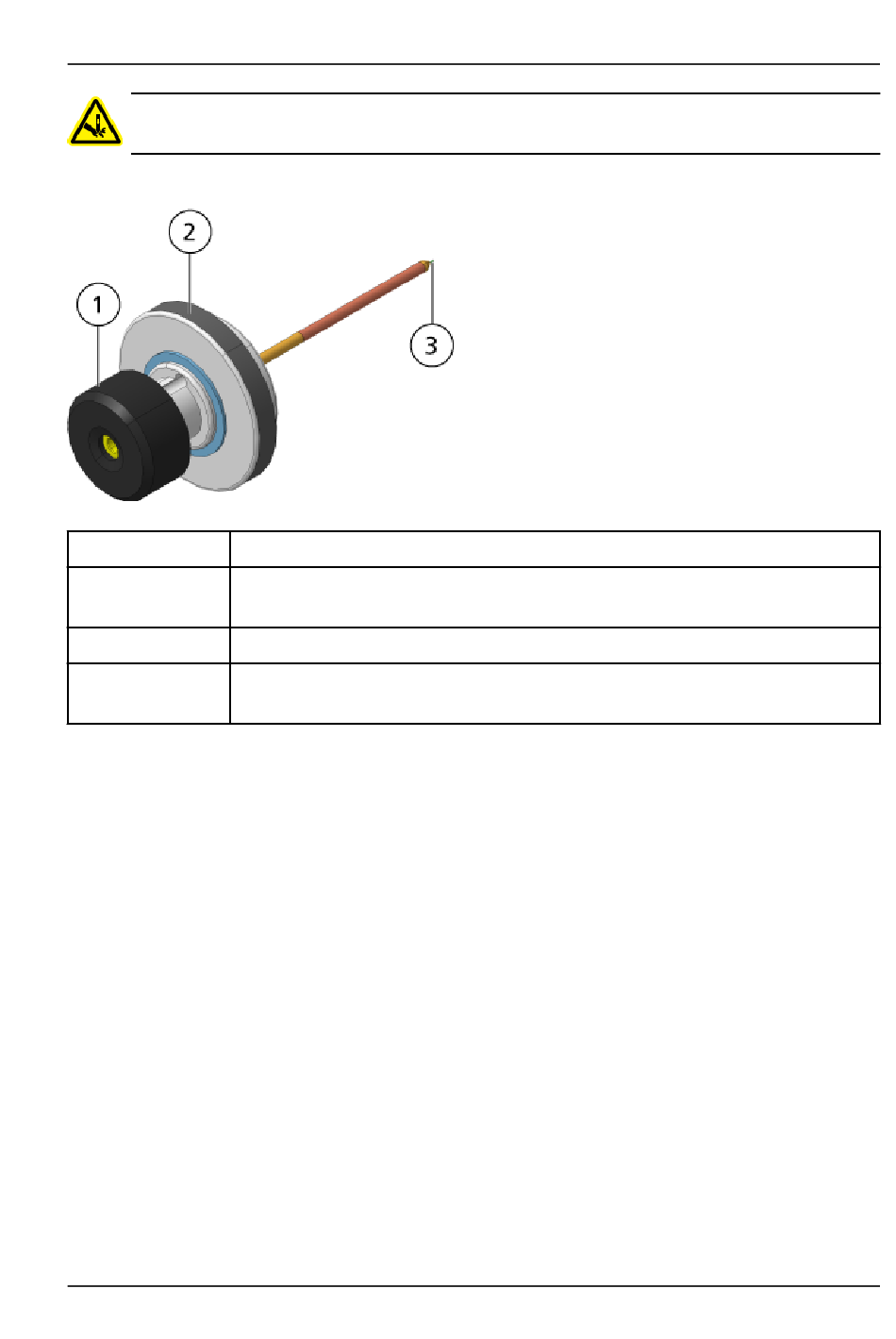

Figura 2-9: Piezas de la sonda APCI
Elemento Descripción
1 Tuerca de ajuste del electrodo (cuello negro) que ajusta la extensión de
la punta del electrodo
2 Anillo de retención que sujeta la sonda en la torre de sondeo
3 Punta del electrodo a través de la cual las muestras se pulverizan en la
zona de entrada de muestras de la fuente de iones

Conexiones de gas y electricidad

Las conexiones eléctricas de alta y baja tensión y de gas se realizan en la placa delantera
de la interfaz de vacío y se conectan internamente a través del alojamiento de la fuente de
iones. Cuando la fuente de iones se instala en el espectrómetro de masas, se realizan todas
las conexiones de electricidad y gas.

Circuito detector de fuente de iones

Un circuito detector de fuente de iones deshabilita la alimentación eléctrica de alta tensión
del espectrómetro de masas y el sistema de escape de la fuente en los siguientes casos:
• La fuente de iones no está instalada o no se ha instalado correctamente.
• No se ha instalado una sonda.
• El espectrómetro de masas detecta un fallo de gas.
• Se ha producido un fallo de un calentador turbo.
• La fuente de iones se ha sobrecalentado.
