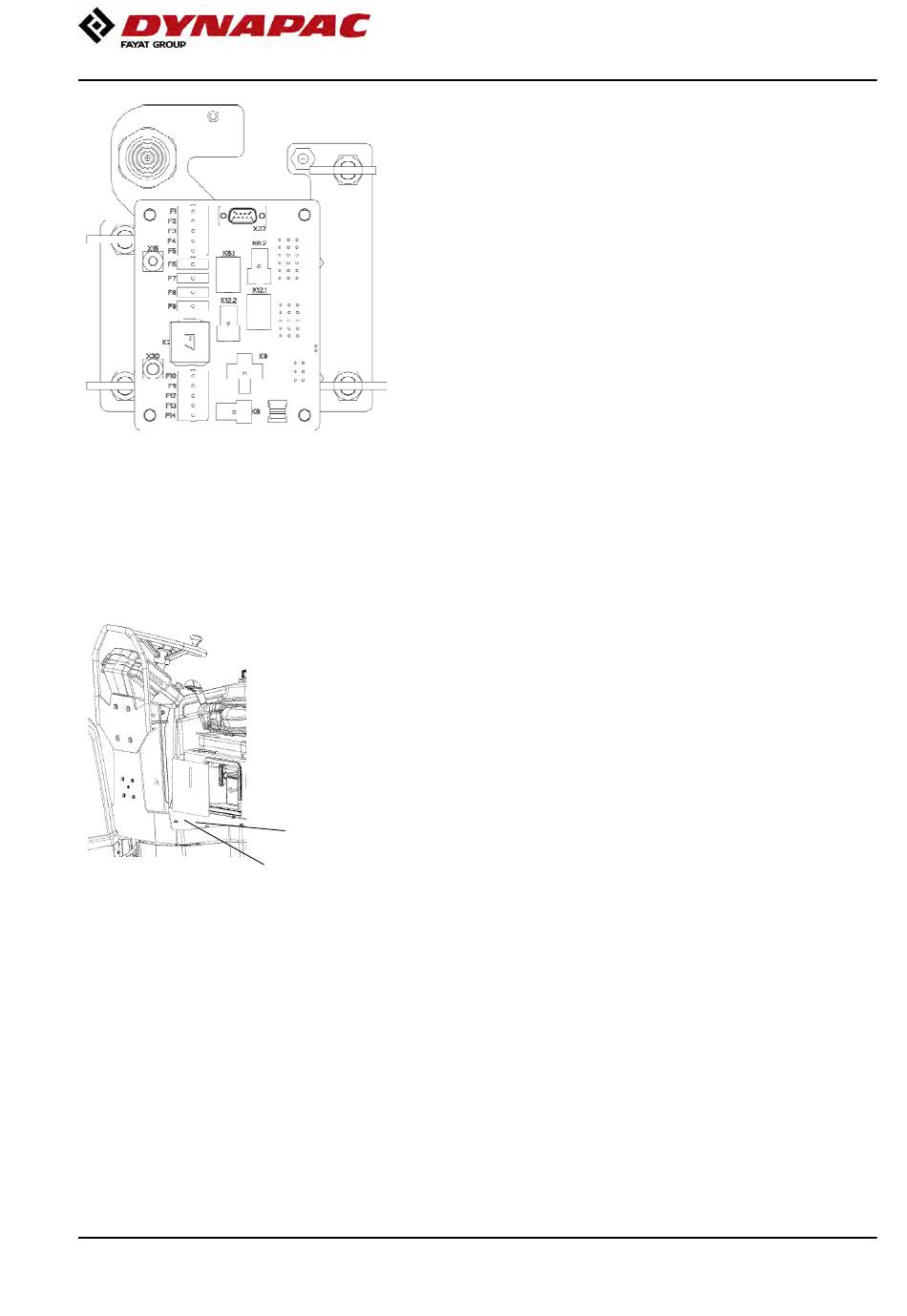

Fig. Relés en columna de dirección
Fig. Estación del operario
1. Unidad de control (ECU)
2. Placa de suelo
2019-01-09
Columna de dirección
1. 1.
2. 2.
3. 3.
4. 4.
5. 5.
6. 6.
7. 7.
La unidad de control (ECU) (1) se encuentra bajo la
placa de suelo (2) de la plataforma.
Esta unidad de control gestiona, entre otras cosas, el
control de vibración automático, el control automático
de los aspersores y el interbloqueo.
2
1
4812163042_A.pdf
Descripción de la máquina
K2 K2 ECU ECU
K6.1 K6.1 Alumbrado de trabajo, bastidor Alumbrado de trabajo, bastidor
K6.2 K6.2 Alumbrado de trabajo ROPS o Alumbrado de trabajo ROPS o
depósito de agua depósito de agua
K8 K8 Luces de conducción Luces de conducción
K9 K9 Luces de conducción, indicador Luces de conducción, indicador
de dirección de dirección
K12.1 K12.1 Aspersor Aspersor
K12.2 K12.2 Aspersor (Combi) Aspersor (Combi)
49
