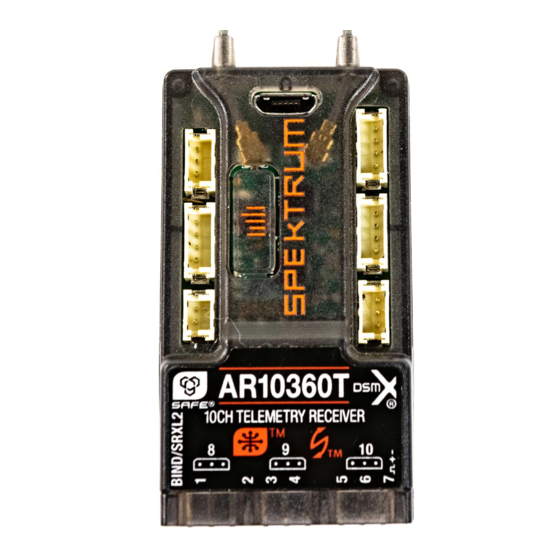

SPMAR10360T
Guía del usuario del receptor de telemetría de 10 canales
AR10360T
AR10360T Telemetrieempfänger mit 10 Kanälen
Bedienungsanleitung
Guía del usuario - AR10360T Receptor de telemetría
de 10 canales
Guía del usuario - AR10360T Receptor de telemetría
10 CH
Publicidad
Manuales relacionados para Spektrum AR10360T
Resumen de contenidos para Spektrum AR10360T
- Página 1 SPMAR10360T Guía del usuario del receptor de telemetría de 10 canales AR10360T AR10360T Telemetrieempfänger mit 10 Kanälen Bedienungsanleitung Guía del usuario - AR10360T Receptor de telemetría de 10 canales Guía del usuario - AR10360T Receptor de telemetría 10 CH...
- Página 2 CUIDADO CON LAS FALSIFICACIONES. Gracias por comprar un producto genuino de Spektrum. Compre siempre en un Distribuidor oficial de Horizon Hobby para garantizar la autenticidad de los productos. Horizon Hobby rechaza toda garantía y responsabilidad por productos falsificados o productos que digan ser compatibles con DSM o Spektrum.
- Página 3 Configurar el receptor AR10360T a través de un transmisor Spektrum compatible con las capacidades de programación posteriores. El programador basado en PC de Spektrum puede utilizarse para actualizar el firmware. IMPORTANTE: El receptor AR10360T sólo utiliza la programación directa para la configuración; no utilice el menú AS3X en el menú principal del transmisor.
- Página 6 Puerto de temperatura Aceleración SMART El puerto de aceleración del receptor AR10360T incluye el acelerador SMART. Cuando está equipado con aceleración SMART, el conector de servo normal envía la señal de aceleración al variador, y el variador puede enviar datos de telemetría, como el voltaje y la corriente, al receptor.
- Página 7 Si se conecta un variador ESC o un servo estándar al puerto de aceleración del receptor AR10360T, el puerto de aceleración funcionará normalmente (señal...
- Página 8 IMPORTANTE: Si utiliza un arnés en Y o extensiones de servo con equipos Spektrum, no utilice un arnés de inversión. El uso de una viga en Y o de servo extensiones de inversión puede provocar un mal funcionamiento de la unidad.
- Página 10 Acortar o cortar la Asignación del emisor y del receptor punta de 31 mm reducirá el alcance. La programación de un receptor AS3X SAFE requiere un transmisor Spektrum™ DSM2®/DSMX® compatible con capacidad de programación descendente. Asignación...
- Página 11 En el improbable caso de que se pierda el enlace de radio durante el uso, el receptor activará el modo a prueba de fallos seleccionado. El modo SmartSafe + Hold Last es la configuración por defecto del AR10360T. Las funciones predefinidas y de seguridad SAFE sólo están disponibles a través de la programación posterior.
- Página 12 IMPORTANTE: No utilice mezclas abiertas para las superficies de control cuando configure un modelo con el receptor AR10360T para AS3X y SEGURO. Utilice sólo las opciones de tipo de ala y tipo de cola para mezclar los canales para los controles de vuelo.
- Página 13 3. Siga las instrucciones de la pantalla para establecer la orientación. Seleccione Continuar para realizar el proceso de autodetección en dos pasos o seleccione Establecer la orientación manualmente. Compruebe que la orientación es correcta. 4. Asigna cualquier canal abierto a un interruptor (control de ajuste, perilla, etc.) para la ganancia y asigna ese canal a la ganancia.
- Página 14 PRECAUCIÓN: Accione el acelerador para evitar que el motor funcione durante la prueba. Mueva todo el avión como se muestra y compruebe que las superficies de control se mueven en la dirección indicada en el gráfico. Si las superficies de control no responden como se muestra, no vuele la aeronave.
- Página 15 Receptor AR10360T - Configuración del sistema SAFE La configuración de la tecnología SAFE en el receptor AR10360T se realiza íntegramente en el menú de programación de avance. Configurar el sistema AS3X y comprobar su funcionamiento en vuelo. Modo de programación descendente: Para añadir la función de estabilización de vuelo SAFE, es necesario configurar los modos de...
- Página 16 Ajustes básicos del sistema SAFE : 1. Realice una prueba de timón y luego una prueba de reacción AS3X. Puede comprobar para qué modos está habilitada la tecnología SAFE realizando la prueba AS3X, comenzando en la actitud horizontal. • La prueba de reacción AS3X hace que las superficies de control se reposicionen en respuesta a la rotación y luego vuelvan al centro cuando la rotación se detiene.
- Página 17 Realice un vuelo de prueba para comprobar la configuración de la aeronave, aterrizarla y realizar los ajustes necesarios. Opciones de ajuste del modo de vuelo en el menú de programación de avance (en el receptor) Los modos de vuelo ofrecidos en el menú de programación de avance se configuran en el receptor y son independientes de los modos de vuelo configurados fuera de este menú.
- Página 18 Menú de configuración del AS3X. Asegúrese de realizar los cambios en todos los modos de vuelo con su interruptor asignado y compruebe los valores de cada función para cada modo de vuelo. Seleccione Adelante Programación - > Ajustes del Giroscopio -> Ajustes del AS3X •...
- Página 19 que has elegido en el menú de Programación de Avance y pon el interruptor en Modo Vuelo. Seleccione Configuración del modelo -> Configuración del interruptor digital Coincidir con las funciones del modo de vuelo. Seleccione el modo de vuelo en la selección de interruptores; aparece un conjunto de valores para cada modo de vuelo.
- Página 20 Si se realizan cambios en la inversión del servo, en el recorrido, en el subtrim, en el tipo de ala o en el tipo de cola, se puede realizar esta función en lugar de restablecer los ajustes de fábrica y reconfigurar todo el sistema.
- Página 21 • Guardar en copia de seguridad El receptor AR10360T puede almacenar un segundo archivo de configuración del modelo para fines de respaldo. Utilice esta opción si desea almacenar sus ajustes cuando pruebe los cambios de configuración.
- Página 22 cambios de control frecuentes y no intentan corregir las desviaciones menores. Si se mantienen las entradas de control deliberadas, se ordenará a la aeronave que vuele en un ángulo específico y el modelo hará las correcciones necesarias para mantener esa actitud de vuelo. Cuando se vuela en modo de solicitud de nivel/ángulo automático, se tiene la opción de activar el acelerador para solicitar el cabeceo.
- Página 23 Gas (opcional: gas de El gas no afecta a la respuesta de vuelo lanzamiento)
- Página 24 CONSEJO: Si estás limitado por el número de canales que tienes disponibles, aquí tienes algunas opciones: • Puede utilizar el receptor AR10360T sin asignar un canal al modo de vuelo, pero sólo tendrá acceso a las opciones AS3X, no a las opciones SAFE.
- Página 26 Antes de cada sesión de vuelo, especialmente con un modelo nuevo, es importante comprobar la autonomía. Todos los transmisores de avión Spektrum incluyen un sistema de prueba de alcance que reduce la potencia de salida para poder comprobar el alcance.
- Página 27 A, B, L - Las pérdidas suelen ser inferiores a 100. Es importante comparar las pérdidas relativas de los cuadros. Si un receptor en...
- Página 28 • El arnés de los interruptores, los cables de alimentación de la batería, los cables de los servos, los reguladores, etc. deben ser sustituidos. El receptor AR10360T tiene un voltaje mínimo de funcionamiento de 3,5 voltios y se recomienda encarecidamente que el sistema eléctrico se pruebe de acuerdo con las directrices que se indican a continuación.
- Página 29 Glosario AS3X - Tecnología de estabilización que mitiga los efectos del viento y las turbulencias para que el avión siga las órdenes del piloto. SAFE Envelope (Intermediate) - Una tecnología de estabilización que utiliza el sistema AS3X para proporcionar un rendimiento de vuelo normal, pero con ángulos de cabeceo y de inclinación limitados para evitar actitudes de vuelo extremas.
- Página 31 Lo más probable es que este fenómeno se produzca en un eje, no en los tres. Sobreimpulso - Cuando el sistema de estabilidad realiza correcciones, se trata de una acción de equilibrio; si la respuesta es demasiado fuerte, el sistema sobrepasa el punto en el que debería detenerse, de ahí...
- Página 32 Guía para la resolución de problemas AS3X Problema Posible causa Solución Hélice o cono de Sustituir la hélice o el cono de nariz dañados la nariz Hélice Equilibrar la hélice desequilibrada Sustituya las piezas o alinee la hélice u otras piezas Vibración del motor correctamente y apriete los tornillos según sea necesario...
- Página 33 Respuesta Configuración NO vuele la aeronave. Corregir los incorrecta a la incorrecta de la ajustes de dirección, luego volar el prueba de dirección en el avión dirección de receptor, que puede control AS3X causar un choque...
- Página 35 Guía para la resolución de problemas en Problema Posible causa Solución El acelerador no Reajuste los controles con el está al ralentí y/o el acelerador y el trim del ajuste del acelerador acelerador al nivel más es demasiado alto bajo El dispositivo no El recorrido del Asegúrese de que el...
- Página 36 Guía para la resolución de problemas Problema Posible causa Solución El transmisor está Alejar el transmisor alimentado demasiado cerca del a unos metros de la aeronave, dispositivo durante el desconectar y volver a conectar proceso de conexión la batería de vuelo a la aeronave El dispositivo o el transmisor está...
- Página 37 ESC está dañado...
- Página 38 Garantía y reparaciones Periodo de garantía-Garantía exclusiva - Horizon Hobby, LLC (Horizon) garantiza que el Producto adquirido (el "Producto") estará libre de defectos de material y mano de obra en la fecha de compra por parte del Comprador. El periodo de garantía se ajusta a las disposiciones legales del país en el que se adquirió...
- Página 39 Si usted, como comprador, no está dispuesto a aceptar estas disposiciones en relación con el uso del producto, le pedimos que devuelva al vendedor el producto completo y sin usar en su embalaje original. Instrucciones de seguridad-Este es un producto de ocio avanzado y no un juguete.
- Página 40 Declaración de conformidad de la Unión Europea: Receptor de telemetría Spektrum AR10360T AS3X (AR10360T) Por la presente, Horizon Hobby, LLC declara que este dispositivo cumple con las siguientes Directivas Directiva sobre Equipos radioeléctricos 2014/53/UE; Directiva RoHS 2 2011/65/U; Directiva RoHS 3 - Modificación del anexo II 2011/65/UE 2015/863.
- Página 41 2021 Horizon Hobby, LLC. DSM, DSM2, DSMX, SAFE, AS3X, Spektrum Airware, SRXL2, SmartSafe, Hangar 9 y el logotipo de Horizon H o b b y son marcas comerciales o marcas registradas de Horizon Hobby, LLC. La marca Spektrum se utiliza con el permiso de Bachmann Industries, Inc.
