Placa posterior de unidad de intercambio simple
Use esta sección para comprender la disposición de cables para las placas posteriores de unidad de
intercambio simple.
Este tema contiene la siguiente información:
• "Modelos de servidor de cuatro unidades de 3,5 pulgadas de intercambio simple (software RAID)" en la
página 39
• "Modelos de servidor de ocho unidades de 3,5 pulgadas de intercambio simple (software RAID)" en la
página 41
Modelos de servidor de cuatro unidades de 3,5 pulgadas de intercambio simple
(software RAID)
Utilice esta sección para comprender la disposición de cables para modelos de servidor de cuatro unidades
de 3,5 pulgadas de intercambio simple (software RAID).

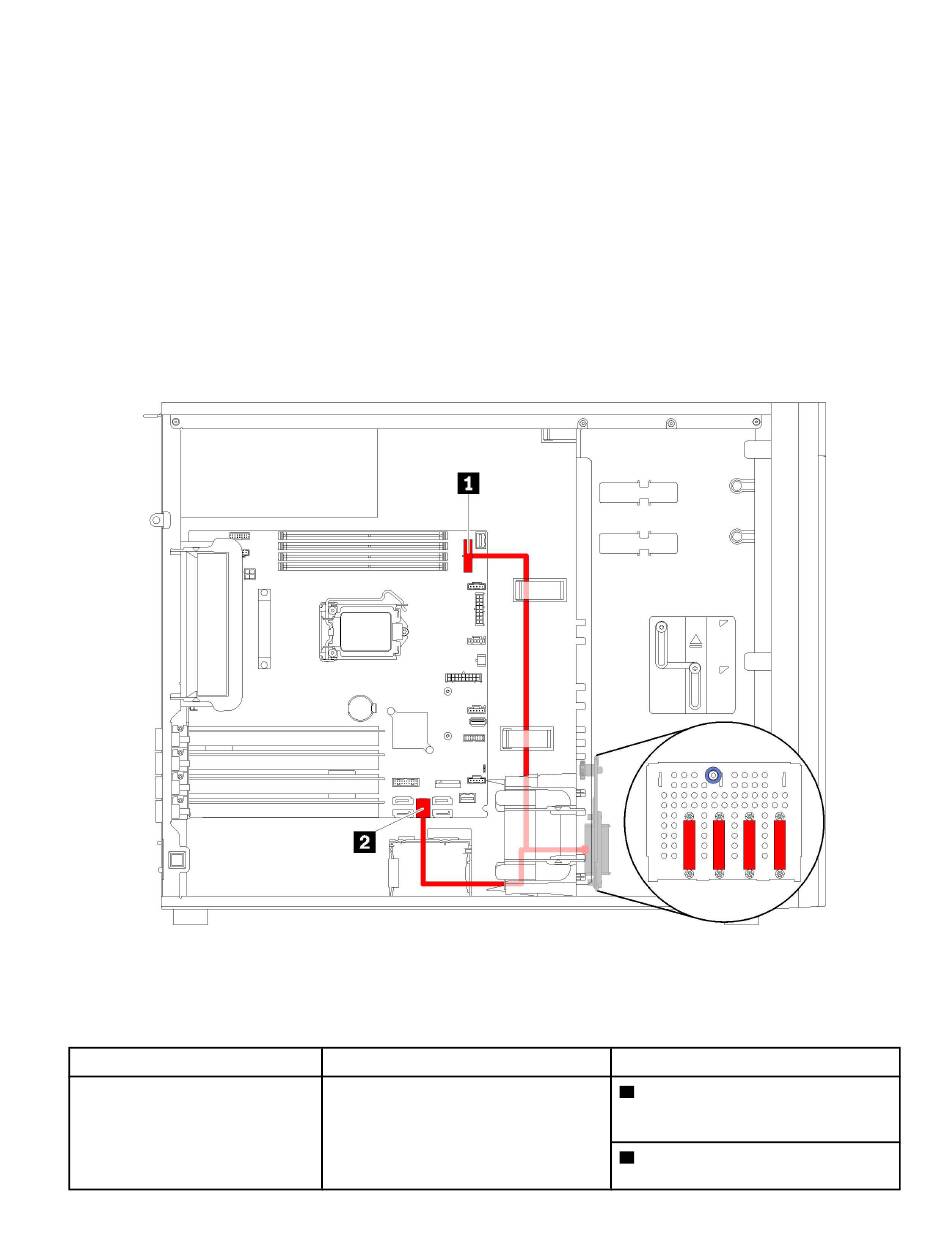

Figura 25. Disposición de cables para modelos de servidor de cuatro unidades de 3,5 pulgadas de intercambio simple
(software RAID)
Nota: Asegúrese de que todos los cables se direccionen a través de los clips para cables correctos.
Cable
Unidad de disco de intercambio
simple
Desde
Conector SAS en la placa posterior
Hasta
Conector de alimentación de la
1
placa posterior 1 en la placa del
sistema
Conector SATA 0-3 en la placa del
2
sistema
.
Capítulo 2
Componentes del servidor
39
