- Página 1 Manual EGC_V(01)_2ID_A4_24122018 Manual de mantenimiento e instalación...
- Página 2 Índice • 01. Asistencia técnica ..................................3 • 02. Advertencias y consejos ................................4 • 03. Introducción ....................................6 • 04. Características ....................................6 • 05. Descripción de la instalación eléctrica ..........................7 • 06. Conexionado ....................................7 • 07. Programación del regulador ..............................9 • 08. Programación de los puntos de ventilación ........................10 • ...
- Página 3 Si después de este primer paso el producto sigue sin funcionar o lo hace de una forma atípica, desconéctelo de la red y póngase en contacto con nuestro Servicio de Asistencia Técnica donde será debidamente aten- dido. Cualquier manipulación efectuada en el producto por personas ajenas a EXAFAN S.A.U., nos obligaría a cancelar su garantía.
- Página 4 02. Advertencias y consejos El fabricante EXAFAN S.A.U. no se hace responsable de daños causados por: „ No haber realizado una previa interpretación del manual, en caso de los daños que pueda ocasionar este aparato. Una instalación no conforme con las instrucciones del manual.
- Página 5 Recomendable la limpieza cada nueva crianza como mínimo, o también si se observa excesiva suciedad en la pantalla o en los elementos luminosos del regulador. EXAFAN S.A.U. se reserva el derecho a modificar el diseño, medidas, materiales y los manuales técnicos de sus produc- tos sin previo aviso.

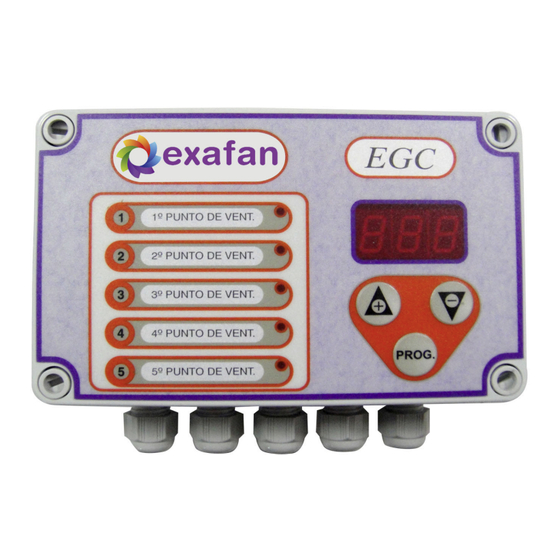

- Página 6 Para cualquier consulta, nuestro teléfono de Asistencia Técnica es el +34 976 69 45 30. 04. Características El EGC contempla una serie de características que lo convierten en un periférico de primera línea incluso dentro de su sencillez. Posibilidad de programación de todas sus etapas.
- Página 7 05. Descripción de la instalación eléctrica ¡ADVERTENCIA! Los cables de fuerza deben ir por canales separados de los cables de señal. - Señal: cableado de la entrada analógica. - Fuerza: cableado de alimentación (220VCA) y de los grupos de salida de los ventiladores. 06.
- Página 8 Para realizar el calibrado del periférico siga los siguientes pasos: 1 - Fuerce la ventilación real de su regulador al 30%. „ 2 - Mediante el potenciómetro ajustable de la placa de control del EGC ajuste la lectura en pantalla hasta que „ aparezca un 30%.
- Página 9 Con esto el EGC queda calibrado. De todas formas es posible que tenga diferencias entre el dato que aparece en la pantalla de su regulador y el que aparece en la pantalla del EGC, esto es debido a que la curva de salida analógica de los reguladores no es lineal y cada modelo esta pensado para un tipo de ventilación diferente.
- Página 10 08. Programación de los puntos de ventilación Mientras que se permanezca en el modo de programación el EGC no realizará ninguna función de cambio de estado, es decir, se quedará con las mismas salidas que cuando se decidió entrar en dicho modo de trabajo.
- Página 11 5º punto de ventilación: (100 - 30) / 4 = 17.5 ; 17.5 * 2 + 30 = 100 % Si se permanece cierto tiempo en el modo de programación sin realizar ninguna modificación el EGC volverá a su modo de trabajo normal de forma automática.
- Página 12 Si la necesidad de ventilación desaparece ira bajando el valor de la entrada analógica al EGC pero en este caso tenemos que tener en cuenta que los valores de desconexión de los grupos serán los siguientes: 5º...
- Página 13 11. Anexo 1 - Plano 1 CONEXIONADO GENERAL REGULADOR EGC MICROSWITCH PARA PROGRAMAR LAS HISTERESIS AJUSTE DE LA RAMPA DE LA ENTRADA ANALOGICA MICROPROCESADOR VARISTOR ENTRADA 220 VAC (NEUTRO) ENTRADA 220 VAC (FASE) ENTRADA ANALOGICA SALIDA 1 SALIDA 3 SALIDA 5...
- Página 14 50840 San Mateo de Gállego • Zaragoza (España) Declara bajo su propia responsabilidad que el: Equipo: ETAPA GRAN CAUDAL Fabricado en: ESPAÑA por EXAFAN, S.A.U Marca: EXAFAN Modelo: Nº de Serie: 97000 EGC Cuando estén instalados, mantenidos y utilizados en las aplicaciones para los cuales fueron proyectados, y cuando se sigan las debidas normas de instalación e instrucciones del proveedor, los mismos cumplen los requisitos de las...
