Tercera edición • Segunda impresión

Bloqueo del puente trasero

Si la pluma se eleva por encima de 50° y se extiende
hasta que sea visible la marca E, la transmisión
cambiará al punto muerto y la función de balanceo
del bastidor dejará de funcionar.

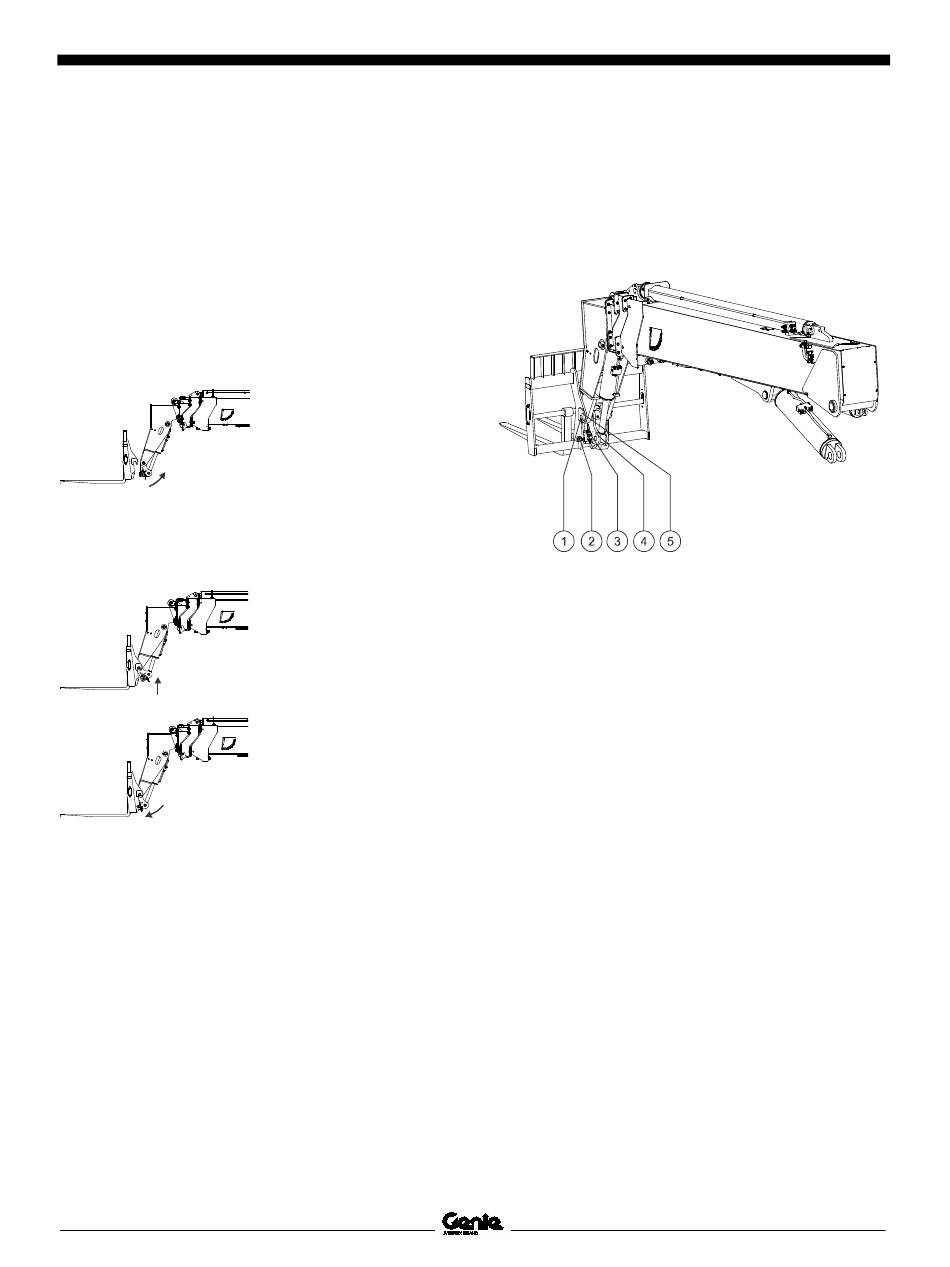

Instrucciones de acoplamiento rápido
Retire el pasador de bloqueo del acoplamiento
rápido.
Sitúe la pluma de manera que el pasador de
acoplamiento rápido de la pluma quede por debajo y
centrado entre los ganchos del implemento.
Inserte el pasador de bloqueo del acoplamiento
rápido a través del implemento y asegúrese de que
la palanca de bloqueo del acoplamiento rápido quede
asegurada en la muesca del pasador.
N.º de pieza 1310133SPGT
Instrucciones de funcionamiento
Incline la horquilla hacia
delante para pivotar
hacia atrás el conector
de acoplamiento rápido.
Eleve la pluma hasta que
el pasador quede
asegurado en los
ganchos del implemento.
Incline la horquilla hacia
atrás para enganchar el
acoplamiento rápido en
el implemento.
GTH
Las funciones de la pluma y de la horquilla continúan
funcionando.
Para desbloquear el eje trasero y utilizar la función
de balanceo del bastidor, baje la pluma.
1 pasador de acoplamiento rápido
2 pasador de bloqueo del acoplamiento rápido
3 palanca de bloqueo del acoplamiento rápido
4 conector de acoplamiento rápido
5 ganchos del implemento

Indicador de estado del motor

Si el diagnóstico del motor indica una avería,
póngase en contacto con el personal de
mantenimiento.
™ -1256
Manual del operario
45
