Página 5 TE DRS-5 Original-Bedienungsanleitung ........
Página 7 Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Página 8 Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben. ▶ Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei Anfragen an unsere Vertretung oder Servicestelle. Produktangaben Staubmodul TE DRS-5 Generation Serien-Nr. Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist.
Página 9 ▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
Página 10 ▶ Verletzungsgefahr durch herunterfallende Werkzeuge und/oder Zubehör. Kontrollieren Sie vor Arbeitsbe- ginn, dass der Akku und montiertes Zubehör sicher befestigt sind. ▶ Benutzen Sie auch bei montiertem Staubmodul immer den Seitenhandgriff des Hilti Bohrhammers. ▶ Machen Sie Arbeitspausen und Übungen zur besseren Durchblutung Ihrer Finger. Bei längeren Arbeiten kann es durch Vibrationen zu Störungen an Blutgefäßen oder des Nervensystems an Fingern, Händen...
Página 11 Entriegelungsknopf Extraktionskopf £ Extraktionskopf Bestimmungsgemäße Verwendung Das Beschriebene Produkt ist ein Staubmodul, das als Zubehör in Verbindung mit Hilti Bohrhämmern des Typs TE 5-22 verwendet wird. Es dient der aktiven Reduktion der Staubbelastung beim Bohren durch einen integrierten, motorgetriebenen Sauglüfter. Lieferumfang Staubmodul, Bedienungsanleitung Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter:...
Página 12 Feuchtigkeit aus (z. B. in Wasser tauchen oder im Regen stehen lassen). Wenn ein Akku durchnässt wurde, behandeln Sie ihn wie einen beschädigten Akku. Isolieren Sie ihn in einem nicht brennbaren Behälter und wenden Sie sich an den Hilti Service. •...
Página 13 Bringen Sie nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen an und prüfen Sie diese auf einwandfreie Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Staubbehälter leeren 1.
Página 14 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Página 15 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Página 16 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Página 17 Additional safety instructions ▶ Observe all safety instructions in these operating instructions and in the operating instructions of the Hilti rotary hammer drill. ▶ Use the product and accessories only when they are in perfect working order.
Página 18 ▶ Always use the auxiliary handle on the Hilti rotary hammer drill, even when the dust removal module is fitted. ▶ Take breaks between working and do physical exercises to improve the blood circulation in your fingers. Exposure to vibration during long periods of work can lead to disorders of the blood vessels and nervous system in the fingers, hands and wrists.
Página 19 With TE5-22 TE-CX X" x 8" 5.3 in TE-CX X" x 6" 3.2 in Preparations at the workplace Observe the safety instructions and warnings in this documentation and on the product. Fitting the dust removal module 1. Move the forward/reverse switch on the rotary hammer drill to the middle position. 2.
Página 20 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group Emptying dust container 1.
Página 21 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Página 22 ▶ Do not dispose of power tools, electronic equipment or batteries as household waste! Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Further information For more information on operation, technology, environment and recycling, follow this link: qr.hilti.com/manual/?id=0000000&id=0000000...
Página 23 De typeaanduiding en het serienummer staan op het typeplaatje. ▶ Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan onze dealers of service-centers. Productinformatie Stofmodule TE DRS-5 Generatie Serienr. Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn.
Página 24 ▶ Gebruik de aansluitleiding niet voor een verkeerd doel, om het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van hitte, olie, scherpe randen en bewegende delen. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico op een elektrische schok.
Página 25 ▶ Nooit werken aan beschadigde accu's. Al het onderhoud aan accu's moet alleen door de fabrikant of gevolmachtigde bedrijven plaatsvinden. Aanvullende veiligheidsvoorschriften ▶ Neem alle veiligheidsvoorschriften in deze handleiding en in de handleiding van de Hilti boorhamer in acht. ▶ Gebruik het product en de toebehoren alleen in een technisch optimale staat.
Página 26 Afzuigkop Correct gebruik Het beschreven product is een stofmodule, dat als toebehoren in combinatie met Hilti boorhamers van het type TE 5-22 wordt gebruikt. Het dient om de stofbelasting tijdens het boren actief te verminderen door middel van een geïntegreerde, motoraangedreven afzuigventilator.
Página 27 (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleer deze in een niet-brandbare bus en neem contact op met de Hilti Service. •...
Página 28 Breng na verzorgings- en onderhoudswerkzaamheden alle afschermingen aan en controleer of deze goed werken. Voor een veilig gebruik alleen originele vervangingsonderdelen en verbruiksmaterialen gebruiken. Door Hilti goedgekeurde vervangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt u in uw Hilti Store of op: www.hilti.group Stofreservoir leegmaken 1.
Página 29 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.
Página 30 Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
Página 31 ▶ Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente. Caractéristiques du produit Récupérateur de poussières TE DRS-5 Génération N° de série Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Página 32 ▶ Utiliser un équipement de protection personnel et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes. ▶...
Página 33 Consignes de sécurité supplémentaires ▶ Respecter toutes les consignes de sécurité de le présent mode d'emploi ainsi que celles figurant dans le mode d'emploi du perforateur-burineur Hilti. ▶ Utiliser le produit et les accessoires uniquement s'ils sont en parfait état.
Página 34 à un ventilateur d'aspiration intégré entraîné par moteur. Éléments livrés Module récupérateur de poussières , mode d'emploi D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Caractéristiques techniques...
Página 35 (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti. • Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté...
Página 36 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group Vider le réservoir à...
Página 37 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Página 38 Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=0000000&id=0000000 Ce lien figure également à la fin du mode d'emploi sous forme de code QR. Manual de instrucciones original Información sobre el manual de instrucciones...
Página 39 ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Módulo de aspiración TE DRS-5 Generación N.º de serie Seguridad Indicaciones generales de seguridad para herramientas eléctricas...
Página 40 ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica. Seguridad de las personas ▶...
Página 41 ▶ - Riesgo de lesiones en caso de caída de herramientas o accesorios. Antes de iniciar el trabajo, compruebe que la batería y los accesorios montados estén bien fijados. ▶ Utilice siempre también la empuñadura lateral del martillo perforador Hilti cuando el módulo de aspiración esté montado.
Página 42 El producto descrito es un módulo de aspiración que se utiliza como accesorio en combinación con martillos perforadores Hilti del modelo TE 5-22. Se utiliza para la reducción activa de la carga de polvo al taladrar mediante un ventilador de aspiración integrado y accionado por motor.
Página 43 (por ejemplo, sumergiéndola en agua o dejándola bajo la lluvia). Si penetra agua en la batería, trátela como una batería dañada. Aíslela en un recipiente no inflamable y póngase en contacto con el Servicio Técnico de Hilti. •...
Página 44 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Vaciar el contenedor de polvo 1.
Página 45 Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Página 46 Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 1.2.3 Símbolos nas figuras Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções.
Página 47 ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Dados do produto Módulo de aspiração de pó TE DRS-5 Geração N.° de série Segurança Normas de segurança gerais para ferramentas eléctricas...
Página 48 ▶ Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes.
Página 49 Normas de segurança adicionais ▶ Tenha em atenção todas as normas de segurança neste manual de instruções e no manual de instruções do martelo perfurador Hilti. ▶ Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas.
Página 50 O produto descrito é um módulo de aspiração que é utilizado como acessório em conjunto com martelos perfuradores Hilti do tipo TE 5-22. Destina-se à redução activa do nível de pó ao furar graças a um ventilador de aspiração integrado, accionado a motor.
Página 51 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Esvaziar o recipiente para o pó...
Página 52 ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento. Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução ▶...
Página 53 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Página 54 Rispettare il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili Smaltimento dei materiali riciclabili Non gettare elettroutensili o batterie tra i rifiuti domestici Hilti Batteria al litio Hilti Caricabatteria 1.2.3 Simboli nelle figure Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni.
Página 55 Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico. La mancata osservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri.
Página 56 ▶ Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo di aspirazione della polvere può diminuire il pericolo rappresentato dalla polvere. ▶ Non farsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza degli attrezzi elettrici, neanche quando si ha dimestichezza con l'attrezzo in seguito ad un uso frequente.
Página 57 Il prodotto descritto è un aspiratore per la polvere che viene utilizzato come accessorio in combinazione con i martelli perforatori Hilti di tipo TE 5-22. Serve a ridurre in modo attivo il carico di polvere durante la foratura attraverso una ventola di aspirazione motorizzata integrata.
Página 58 Dati tecnici Tensione 21,6 V Potenza di aspirazione 250 ℓ/min Peso 1,05 kg Con TE5-22 TE-CX XX/22 135 mm TE-CX XX/17 85 mm 60 mm TE-CX XX/15 5,3 in TE-CX X" x 8" 3,2 in TE-CX X" x 6" Preparazione al lavoro Rispettare le avvertenze per la sicurezza e i segnali di avvertimento riportati nella presente documentazione e sul prodotto.
Página 59 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group Svuotamento del contenitore raccoglipolvere 1.
Página 60 Supporto in caso di anomalie In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al nostro Centro Riparazioni Hilti. Anomalia Possibile causa...
Página 61 ▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.
Página 62 Typebetegnelse og serienummer fremgår af typeskiltet. ▶ Notér serienummeret i den efterfølgende tabel. Du skal bruge produktoplysningerne ved henvendelser til vores lokale afdeling eller vores serviceværksted. Produktoplysninger Støvsugermodul TE DRS-5 Generation Serienummer Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Página 63 Elektrisk sikkerhed ▶ Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. ▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe.
Página 64 ▶ Forsøg aldrig at reparere beskadigede batterier. Al vedligeholdelse af batterier skal foretages af producenten eller af autoriserede forhandlere. Yderligere sikkerhedsanvisninger ▶ Overhold alle sikkerhedsanvisningerne i denne brugsanvisning og i brugsanvisningen til Hilti boreham- meren. ▶ Anvend kun produktet og tilbehør i teknisk fejlfri stand.
Página 65 TE 5-22. Det er beregnet til aktiv reduktion af støvbelastningen ved boring ved hjælp af en integreret motordrevet sugeblæser. Leveringsomfang Støvsugermodul, brugsanvisning Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group Tekniske data Spænding 21,6 V Sugekapacitet 250 ℓ/min...
Página 66 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Dansk...
Página 67 Tømning af støvbeholder 1. Hold det monterede støvsugermodul vandret. 2. Tryk på tænd/sluk-knappen på borehammeren flere gange for at suge støvrester op i støvbeholderen. 3. Afmonter støvsugermodulet. → Side 60 4. Tryk på frigøringsknappen til støvbeholderen, og hold den inde. 5.
Página 68 ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=0000000&id=0000000...
Página 69 I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
Página 70 ▶ Använd de serienummer som anges i följande tabell. Du behöver produktuppgifterna när du kontaktar vår återförsäljare eller serviceverkstad. Produktdetaljer Dammsugarenhet TE DRS-5 Generation Serienr Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data som medföljer detta elverktyg.
Página 71 ▶ Produkten eller dess tillbehör får inte byggas om eller ändras. ▶ Risk för personskada på grund av nedfallande verktyg och/eller tillbehör. Kontrollera att batteriet och det monterade tillbehöret sitter fast ordentligt innan du påbörjar arbetet. ▶ Använd alltid sidohandtaget på Hilti borrhammare, även när dammsugarmodulen sitter monterad. 2354048 Svenska...
Página 72 TE 5-22. Den hjälper till att aktiv reducera dammbildningen vid borrning genom en inbyggd motordriven utsugsfläkt. Leveransinnehåll Dammsugarmodul , bruksanvisning Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Teknisk information 21,6 V Spänning...
Página 73 Undvik att utsätta batteriet för onödigt mycket damm eller smuts. Utsätt aldrig batteriet för hög fukt (t.ex. genom att sänka ner det i vatten eller låta det stå i regnet). Om ett batteri har blivit genomblött ska det hanteras som ett skadat batteri. Förvara det i en brandsäker behållare och kontakta Hilti-service. 2354048 Svenska...
Página 74 Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Tömma dammbehållaren 1.
Página 75 ▶ Kontrollera produkt och batterier före varje användning samt före och efter längre tids förvaring för att se till att de inte är skadade. Felsökning Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...
Página 76 Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
Página 77 Typebetegnelse og serienummer står på typeskiltet. ▶ Skriv inn serienummeret i tabellen nedenfor. Du trenger produktspesifikasjonene ved henvendelser til Hiltis representant eller servicesenter. Produktopplysninger Støvmodul TE DRS-5 Generasjon Serienummer Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
Página 78 ▶ Vedlikehold ikke skadde batterier. Alt vedlikehold på batterier skal utføres av produsenten eller et godkjent serviceverksted. Ytterligere sikkerhetsanvisninger ▶ Følg alle sikkerhetsanvisningene i denne bruksanvisningen og i bruksanvisningen for Hilti-borhammeren. ▶ Produkt og tilbehør må bare brukes i teknisk feilfri stand. Norsk...
Página 79 £ Avsugshode Forskriftsmessig bruk Det beskrevne produktet er en støvmodul, som benyttes som tilbehør i forbindelse med Hilti borhammere av typen TE 5-22. Den reduserer aktivt støvbelastningen ved boring via en integrert, motordrevet sugevifte. Følgende inngår i leveransen: Støvmodul , bruksanvisning I tillegg finner du godkjente systemprodukter for produktet hos nærmeste Hilti Store eller under:...
Página 80 Med TE5-22 TE-CX X" x 8" 5,3 in TE-CX X" x 6" 3,2 in Klargjøring til arbeidet Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. Montere støvmodulen 1. Sett borhammerens bryter for høyre-/venstregang i midtstilling. 2. Demonter dybdeanlegget. 3.
Página 81 Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group Tømme støvbeholderen 1.
Página 82 ▶ Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak...
Página 83 Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
Página 84 Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. ▶ Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Pölynpoistomoduuli TE DRS-5 Sukupolvi Sarjanumero Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka liittyvät tähän sähkötyökaluun.
Página 85 ▶ Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ▶...
Página 86 Syvyysrajoitin ∙ Syvyysrajoittimen lukituksen vapautin Poistopään lukituksen vapautuspainike £ Poistopää Tarkoituksenmukainen käyttö Kuvattu tuote on pölynpoistomoduuli, jota käytetään lisävarusteena tyypin TE 5-22 Hilti-poravasaroiden kanssa. Integroidun moottorikäyttöisen imutuulettimen myötä se vähentää aktiivisesti pölyhaittoja porat- taessa. Toimituksen sisältö Pölynpoistomoduuli, käyttöohje Suomi 2354048...
Página 87 Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group Tekniset tiedot Jännite 21,6 V Imuteho 250 ℓ/min Paino 1,05 kg TE5-22 kanssa TE-CX XX/22 135 mm TE-CX XX/17 85 mm TE-CX XX/15 60 mm TE-CX X" x 8"...
Página 88 • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Página 89 ▶ Varastoi tuote ja akut lasten ja asiattomien henkilöiden ulottumattomissa. ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Liiallinen pölyn leviäminen.
Página 90 ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
Página 91 Tüübitähis ja seerianumber on tüübisildil. ▶ Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekes- kusele päringute esitamisel. Toote andmed Tolmueemaldusmoodul TE DRS-5 Põlvkond Seerianumber Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või...
Página 92 Elektriohutus ▶ Elektrilise tööriista pistik peab sobima pistikupessa. Pistiku juures ei tohi teha mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiohtu. ▶ Vältige keha kontakti maandatud pindadega (nt toru, radiaator, pliit, külmik). Kui teie keha on maandatud, on elektrilöögi oht suurem.
Página 93 ▶ Ärge hooldage kahjustatud akut! Akut võib hooldada ainult tootja või volitatud klienditeenindus. Täiendavad ohutusnõuded ▶ Järgige kõiki käesolevas kasutusjuhendis ja Hilti puurvasara kasutusjuhendis sisalduvaid ohutusnõudeid. ▶ Kasutage seadet ja lisatarvikuid ainult siis, kui nende tehniline seisukord on veatu. ▶ Ärge kunagi muutke ega modifitseerige seadet ega lisatarvikuid.
Página 94 Sügavuspiiriku vabastusnupp Imipea vabastusnupp £ Imipea Nõuetekohane kasutamine Kirjeldatud toode on tolmueemaldusmoodul, mida kasutatakse tarvikuna koos Hilti TE 5-22 tüüpi puurva- saratega. See on ette nähtud puurimisel tolmukoormuse aktiivseks vähendamiseks integreeritud, mootoriga imiventilaatori abil. Tarnekomplekt Tolmueemaldusmoodul , kasutusjuhend Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group...
Página 95 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
Página 96 Tolmumahuti tühjendamine 1. Hoidke kokkumonteeritud tolmueemaldusmoodulit horisontaalselt. 2. Vajutage tolmujääkide tolmumahutisse imemiseks korduvalt puurvasara sisse/välja lülitit. 3. Eraldage tolmueemaldusmoodul. → Lehekülg 89 4. Vajutage ja hoidke tolmumahuti vabastusnuppu. 5. Tõmmake tolmumahuti tolmueemaldusmoodulist suunaga ette välja. 6. Vabastage tolmumahuti kaane kinnitus. 7.
Página 97 ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine.
Página 98 Šajā lietošanas instrukcijā tiek izmantoti šādi simboli: Ievērojiet lietošanas instrukciju Norādījumi par lietošanu un cita noderīga informācija Rīcība ar otrreiz pārstrādājamiem materiāliem Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos. Hilti Litija jonu akumulators Hilti Lādētājs 1.2.3 Attēlos lietotie simboli Attēlos tiek lietoti šādi simboli: Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
Página 99 Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis- kajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta"...
Página 100 Papildnorādījumi par drošību ▶ Ievērojiet visus drošības norādījumus, kas ietverti šajā lietošanas instrukcijā un Hilti perforatora lietošanas instrukcijā. ▶ Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvoklī.
Página 101 Nosūcēja galva Nosacījumiem atbilstīga lietošana Aprakstītais izstrādājums ir putekļu nosūcēja modulis, kas tiek lietots kā papildu aprīkojums kopā ar Hilti tipa TE 5-22 perforatoriem. Tas ir paredzēts, lai, izmantojot integrēto, ar piedziņas motoru aprīkoto iesūkšanas ventilatoru, aktīvi samazinātu piesārņojumu ar putekļiem, ko rada urbšana.
Página 102 Ar TE5-22 TE-CX XX/15 60 mm TE-CX X" x 8" 5,3 in TE-CX X" x 6" 3,2 in Sagatavošanās darbam Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. Putekļu nosūcēja moduļa montāža 1. Pārslēdziet perforatora labā / kreisā rotācijas virziena pārslēdzēju vidējā pozīcijā. 2.
Página 103 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Putekļu tvertnes iztukšošana 1. Turiet samontēto putekļu nosūcēja moduli horizontāli.
Página 104 ▶ Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja. ▶ Utilizējiet akumulatorus tā, lai tiem nevarētu piekļūt bērni. ▶ Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana.
Página 105 Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija ▶ Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera. Papildu informācija Papildinformācija par lietošanu, tehniku, vides aizsardzību un materiālu otrreizējo pārstrādi ir pieejama,...
Página 106 Rodo, kad juo paženklintą medžiagą galima perdirbti Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas Hilti Ličio jonų akumuliatorius Hilti Kroviklis 1.2.3 Iliustracijose naudojami simboliai Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą iliustraciją šios naudojimo instrukcijos pradžioje. Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių...
Página 107 ▶ Nenaudokite elektros maitinimo kabelio ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už kabelio, nekabinkite jo ant kabelio, netraukite už kabelio, norėdami ištraukti kištuką iš elektros lizdo. Elektros maitinimo kabelį saugokite nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipynę...
Página 108 ▶ Sužalojimo pavojus dėl žemyn krentančių įrankių ir / arba priedų. Prieš pradėdami dirbti, patikrinkite, ar akumuliatorius ir sumontuoti priedai yra patikimai pritvirtinti. ▶ Hilti perforatoriaus šoninę rankeną naudokite visada – net ir tada, kai yra sumontuotas dulkių modulis. ▶ Dirbdami darykite pertraukas ir atpalaidavimo pratimus pirštams, kad pagerėtų kraujotaka. Dirbant ilgesnį...
Página 109 Ištraukimo galvutės atblokavimo mygtukas £ Ištraukimo galvutė Naudojimas pagal paskirtį Aprašytasis prietaisas yra dulkių modulis, kuis naudojamas kaip priedas kartu su Hilti TE 5-22 tipo perforatoriais. Jis skirtas aktyviai sumažinti gręžimo metu susidarančią dulkių apkrovą, naudojant integruotą, varikliu varomą siurbimo ventiliatorių. Tiekiamas komplektas Dulkių...
Página 110 (pvz., nepanardinkite į vandenį ir nepalikite stovėti lietuje). Jei akumuliatorius peršlapo, elkitės su juo kaip su pažeistu akumuliatoriumi. Izoliuokite jį nedegiame konteineryje ir kreipkitės į Hilti techninės priežiūros centrą. • Saugokite akumuliatorių nuo pašalinės alyvos ir tepalų. Saugokite, kad ant akumuliatoriaus nenusėstų...
Página 111 Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Dulkių surinktuvo ištuštinimas 1. Sumontuotą dulkių modulį laikykite horizontaliai. 2. Kelis kartus paspauskite įjungimo / išjungimo mygtuką, kad į dulkių surinktuvą susiurbtumėte dulkių...
Página 112 ▶ Prietaisą ir akumuliatorius laikykite vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. ▶ Prieš kiekvieną naudojimą ir po ilgesnio sandėliavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis...
Página 113 W niniejszej instrukcji obsługi zastosowano następujące symbole: Przestrzegać instrukcji obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych Hilti Akumulator LiIon Hilti Ładowarka 1.2.3 Symbole na rysunkach Na rysunkach zastosowano następujące symbole: Te liczby odnoszą...
Página 114 Oznaczenie typu i numer seryjny umieszczone są na tabliczce znamionowej. ▶ Numer seryjny należy przepisać do poniższej tabeli. Dane o produkcie należy podawać w przypadku pytań do naszego przedstawicielstwa lub serwisu. Dane o produkcie System odsysania TE DRS-5 Generacja Nr seryjny Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Página 115 ▶ Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń ciała. ▶ Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem elektronarzędzia do sieci elektrycznej i/lub założeniem akumulatora na urządzenie oraz wzięciem urządzenia do ręki lub przenoszeniem go, należy upewnić...
Página 116 Dodatkowe wskazówki dotyczące bezpieczeństwa ▶ Należy przestrzegać wszystkich wskazówek bezpieczeństwa zawartych w niniejszej instrukcji obsługi oraz w instrukcji obsługi młotowiertarki Hilti. ▶ Używać wyłącznie produktu i akcesoriów, które są w dobrym stanie technicznym. ▶ Nie dokonywać żadnych modyfikacji ani zmian w produkcie ani akcesoriach.
Página 117 Głowica odsysająca Użytkowanie zgodne z przeznaczeniem Opisywany produkt to moduł przeciwpyłowy stosowany jako wyposażenie w połączeniu z młotowiertarkami Hilti typu TE 5-22. Służy do aktywnej redukcji narażenia na pył podczas wiercenia dzięki zintegrowanemu, napędzanemu silnikiem wentylatorowi ssącemu. Zakres dostawy Moduł odsysający , instrukcja obsługi Inne produkty systemowe zatwierdzone dla produktu można znaleźć...
Página 118 (np. zanurzanie w wodzie lub pozostawianie na deszczu). Jeżeli akumulator zostanie zamoczony, należy traktować go jak akumulator uszkodzony. Umieścić go w szczelnym, niepalnym pojemniku i skontaktować się z serwisem Hilti. • Akumulator musi być czysty oraz wolny od innego oleju i smaru. Nie wolno dopuścić do niepotrzebnego gromadzenia się...
Página 119 Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie. W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie urządzenia są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Opróżnianie pojemnika na pył...
Página 120 ▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania.
Página 121 V tomto návodu k obsluze jsou použité následující symboly: Řiďte se návodem k obsluze Pokyny k používání a ostatní užitečné informace Zacházení s recyklovatelnými materiály Elektrická zařízení a akumulátory nevyhazujte do směsného odpadu Hilti Lithium-iontový akumulátor Nabíječka Hilti 1.2.3 Symboly na obrázcích Na obrázcích jsou použity následující symboly: Tato čísla odkazují...
Página 122 Typové označení a sériové číslo jsou uvedeny na typovém štítku. ▶ Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu. Údaje o výrobku Odsávací modul TE DRS-5 Generace Sériové číslo Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Página 123 Bezpečnost osob ▶ Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Elektrické nářadí nepoužívejte, když jste unavení nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při práci s elektrickým nářadím může mít za následek vážná poranění. ▶...
Página 124 Odsávací hlava Použití v souladu s určeným účelem Popsaný výrobek je odsávací modul, který se používá jako příslušenství ve spojení s vrtacími kladivy Hilti typu TE 5-22. Slouží pro aktivní snížení prašnosti při vrtání díky integrovanému motorovému sacímu ventilátoru. Česky...
Página 125 Obsah dodávky Odsávací modul, návod k obsluze Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group. Technické údaje Napětí 21,6 V Sací výkon 250 ℓ/min Hmotnost 1,05 kg S TE5-22 TE-CX XX/22 135 mm TE-CX XX/17...
Página 126 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Vyprázdnění...
Página 127 ▶ Před použitím, před delším skladováním a po delším skladování zkontrolujte výrobek a akumulátory, zda nejsou poškozené. Pomoc při poruchách V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti. Porucha Možná příčina Řešení...
Página 128 ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.
Página 129 V tomto návode na obsluhu sa používajú nasledujúce symboly: Dodržiavajte návod na obsluhu Upozornenia týkajúce sa používania a iné užitočné informácie Zaobchádzanie s recyklovateľnými materiálmi Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu Hilti Lítiovo-iónový akumulátor Hilti Nabíjačka 1.2.3 Symboly na obrázkoch Na vyobrazeniach sa používajú nasledujúce symboly: Tieto čísla odkazujú...
Página 130 Elektrická bezpečnosť ▶ Pripájacia zástrčka elektrického náradia musí byť vhodná do danej zásuvky. Zástrčka sa nesmie žiadnym spôsobom meniť či upravovať. Spolu s uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom. ▶...
Página 131 či sú akumulátor a namontované príslušenstvo bezpečne upevnené. ▶ Aj pri namontovanom odsávacom module používajte vždy bočnú rukoväť vŕtacieho kladiva Hilti. ▶ Robte si prestávky a cvičenia na lepšie prekrvenie prstov. Pri dlhšej práci sa môžu v dôsledku vibrácií...
Página 132 Extrakčná hlava Používanie v súlade s určením Opísaný výrobok je odsávací modul, ktorý sa používa ako príslušenstvo v spojení s vŕtacími kladivami Hilti typu TE 5-22. Slúži na aktívne zníženie zaťaženia prachom pri vŕtaní pomocou integrovaného, motorom poháňaného odsávacieho ventilátora.
Página 133 (napr. neponorte do vody alebo nenechajte stáť v daždi). Ak sa akumulátor premočil, postupujte ako pri poškodenom akumulátore. Dajte ho do nehorľavej nádoby a obráťte sa na servis Hilti. • Akumulátor udržiavajte čistý a zbavený cudzieho oleja a tuku. Nedovoľte, aby sa na akumulátore zbytočne nahromadil prach a nečistoty.
Página 134 Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Firmou Hilti schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group Vyprázdnenie nádoby na prach 1. Odsávací modul namontujte vodorovne.
Página 135 Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu.
Página 136 Tartsa be a használati utasítást Alkalmazási útmutatók és más hasznos információk Újrahasznosítható anyagokkal való bánásmód Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe Hilti lítiumion akku Hilti töltőkészülék 1.2.3 Az ábrákon használt szimbólumok Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen használati utasítás elején található...
Página 137 A típusjelölés és a sorozatszám a típustáblán található. ▶ Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Porelszívó modul TE DRS-5 Generáció Sorozatszám Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és...
Página 138 ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő...
Página 139 ▶ Soha ne javítsa a sérült akkut. Az akkuk javítását csak a gyártó által felhatalmazott ügyfélszolgálatok végezhetik. Kiegészítő biztonsági tudnivalók ▶ Vegye figyelembe ezen használati utasítás és a Hilti fúrókalapács használati utasításának biztonsági előírásait. ▶ A terméket és tartozékok csak kifogástalan műszaki állapotban használja.
Página 140 Elszívófej kireteszelőgombja £ Elszívófej Rendeltetésszerű használat Az ismertetett termék egy porelszívó modul, amely tartozékként a TE 5-22 típusú Hilti fúrókalapácsokkal együtt használható. A beépített, motorhajtású szívóventilátorral a fúrás közbeni porterhelés aktív csökkenté- sét szolgálja. Szállítási terjedelem porelszívó modul, használati utasítás A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a következő...
Página 141 (pl. ne merítse vízbe és ne hagyja az esőn). Ha egy akku átnedvesedett, akkor azt sérült akkuként kezelje. Különítse el egy nem gyúlékony tartóba, és forduljon a Hilti Szervizhez. • Az akkut tartsa távol idegen olajtól és zsírtól. Ne hagyja, hogy az akkun felesleges por és szennyeződés gyűljön össze.
Página 142 A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group A porgyűjtő tartály ürítése 1. Tartsa vízszintesen a felszerelt porelszívó modult.
Página 143 ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
Página 144 Upoštevajte navodila za uporabo Navodila za uporabo in druge uporabne informacije Ravnanje z materiali, ki jih je mogoče znova uporabiti Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki Hilti Litij-ionska akumulatorska baterija Hilti Polnilnik 1.2.3 Simboli na slikah Na slikah so uporabljeni naslednji simboli: Te številke označujejo slike na začetku teh navodil za uporabo.
Página 145 Tipska oznaka in serijska številka sta navedeni na tipski ploščici. ▶ Serijsko številko prepišite v naslednjo preglednico. Podatke o izdelku potrebujete v primeru morebitnih vprašanj za našega zastopnika ali servis. Informacije o izdelku Modul za prah TE DRS-5 Generacija Serijska št. Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu...
Página 146 ▶ Izogibajte se neobičajni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje. ▶ Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice ne smejo priti v stik s premikajočimi se deli orodja. Ne nosite ohlapne obleke ali nakita, ker ju lahko zagrabijo premikajoči se deli orodja.
Página 147 £ Sesalna glava Namenska uporaba Opisani izdelek je modul za prah, ki se kot pribor uporablja z vrtalnimi kladivi Hilti tipa TE 5-22. Z vgrajenim sesalnim ventilatorjem na motorni pogon aktivno zmanjšuje prašenje med vrtanjem. Obseg dobave Modul za prah , navodila za uporabo Druge sistemske izdelke, ki so dovoljeni za vaš...
Página 148 Tehnični podatki Napetost 21,6 V Zmogljivost odsesavanja 250 ℓ/min Teža 1,05 kg S TE5-22 TE-CX XX/22 135 mm TE-CX XX/17 85 mm 60 mm TE-CX XX/15 5,3 in TE-CX X" x 8" 3,2 in TE-CX X" x 6" Priprava dela Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.
Página 149 Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group Praznjenje zbiralnika za prah 1.
Página 150 ▶ Poškodovanih akumulatorskih baterij ne pošiljajte! ▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. Slovenščina...
Página 151 Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Página 152 Rukovanje materijalima koji se mogu ponovno preraditi Električne uređaje i akumulatorske baterije ne bacajte u kućni otpad Hilti Litij-ionska akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Koriste se sljedeći simboli na slikama: Ovi brojevi odnose se na određene slike na početku ovih uputa za uporabu.
Página 153 ▶ Priključni vod ne upotrebljavajte za nošenje ili vješanje električnog alata odnosno za izvlačenje utikača iz utičnice. Priključni vod držite dalje od izvora topline, ulja, oštrih rubova ili pokretljivih dijelova. Oštećeni ili zapleteni priključni vodovi povećavaju opasnost od električnog udara. ▶...
Página 154 ▶ Nikada ne održavajte oštećene akumulatorske baterije Održavanje akumulatorskih baterija smije provoditi samo proizvođač ili ovlašteni servisi. Dodatne sigurnosne napomene ▶ Pridržavajte se svih sigurnosnih napomena u ovoj uputi za uporabu i uputi za uporabu Hilti udarne bušilice. ▶ Proizvod i pribor koristite samo ako su u tehnički besprijekornom stanju.
Página 155 Glava za ekstrakciju Namjenska uporaba Opisani proizvod je modul za prašinu koji se koristi kao pribor zajedno s Hilti udarnim bušilicama tipa TE 5- 22. Služi za aktivno smanjenje opterećenja prašinom kod bušenja uz pomoć integriranog usisnog ventilatora na motorni pogon.
Página 156 (npr. uroniti u vodu ili ostaviti na kiši). Ako je akumulatorska baterija smočena, onda s njom rukujte kao s oštećenom akumulatorskom baterijom. Izolirajte je u nezapaljivom spremniku i obratite se Hilti servisu. • Akumulatorska baterija mora biti bez ostataka ulja i masti. Nemojte dopustiti nepotrebno nakupljanje prašine ili prljavštine na akumulatorskoj bateriji.
Página 157 Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji je odobrila tvrtka Hilti za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group Pražnjenje posude za prašinu 1. Držite vodoravno montirani modul za prašinu.
Página 158 ▶ Prije svake uporabe i nakon dužeg skladištenja provjerite jesu li proizvod i akumulatorske baterije oštećeni. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Página 159 Poštovanje uputstva za upotrebu Napomene o primeni i druge korisne informacije Rad sa reciklažnim materijalima Električne uređaje i baterije ne odlažite u kućni otpad Hilti Li-Ion akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Sledeći simboli se koriste na slikama: Ovi brojevi se odnose na odgovarajuću sliku sa početka ovog uputstva za upotrebu.
Página 160 Oznaka tipa i serijski broj su navedeni na tipskoj pločici. ▶ Prenesite serijski broj u sledeću tabelu. Podaci o proizvodu će vam biti potrebni kada budete kontaktirali naše predstavništvo ili servis. Podaci o proizvodu Modul za prašinu TE DRS-5 Generacija Serijski br. Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte...
Página 161 ▶ Pre nego što uključite električni alat, uklonite alate za podešavanje ili vijčane ključeve. Alat ili ključ koji se nalazi u rotirajućem delu alata može dovesti do nezgoda. ▶ Izbegavajte nenormalan položaj tela. Zauzmite siguran i stabilan položaj tela i u svakom trenutku održavajte ravnotežu.
Página 162 Dodatne sigurnosne napomene ▶ Pridržavajte se svih sigurnosnih napomena u ovom uputstvu za upotrebu i u uputstvu za upotrebu Hilti čekić-bušilice. ▶ Koristite proizvod i pribor samo dok je u tehnički besprekornom stanju. ▶ Nikad nemojte vršiti manipulacije ili promene na proizvod ili priboru.
Página 163 Težina 1,05 kg Sa TE5-22 TE-CX XX/22 135 mm TE-CX XX/17 85 mm TE-CX XX/15 60 mm TE-CX X" x 8" 5,3 in TE-CX X" x 6" 3,2 in Priprema za rad Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu.
Página 164 Posle radova na nezi i održavanju postavite svu zaštitnu opremu i proverite da li je njihova funkcija ispravna. Da biste obezbedili bezbedan rad koristite samo originalne rezervne delove i potrošni materijal. Rezervne delove, potrošne materijale i pribor koje je odobrila kompanija Hilti se nalaze u vašem Hilti Store ili na adresi: www.hilti.group Pražnjenje posude za prašinu 1.
Página 165 ▶ Prekontrolišite da li na proizvodu i akumulatorskim baterijama ima oštećenja pre svake upotrebe kao i pre i nakon dugotrajnog skladištenja. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tabeli ili koje ne možete samostalno da otklonite, molimo da se obratite Hilti servisu. Smetnja Mogući uzrok Rešenje Prekomerno taloženje pra-...
Página 166 ▶ Prekrijte priključke materijalom koji ne sprovodi struju, kako biste izbegli kratak spoj. ▶ Akumulatorske baterije uklonite na otpad tako da ne mogu da dospeju u ruke dece. ▶ Uklonite na otpad akumulatorsku bateriju u vašoj Hilti Store ili se obratite preduzeću za odlaganje koje je nadležno za vas.
Página 167 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Página 168 Типовое обозначение и серийный номер указаны на заводской табличке. ▶ Перепишите серийный номер в нижеприведенную табличную форму. Данные изделия необходимы при обращении в наше представительство или сервисный центр. Указания к устройству Пылеудаляющий модуль TE DRS-5 Поколение Серийный № Безопасность Общие указания по технике безопасности для электроинструментов...
Página 169 подошве, защитной каски или защитных наушников, в зависимости от вида и условий эксплуатации электроинструмента, снижает риск травмирования. ▶ Избегайте непреднамеренного включения электроинструмента. Убедитесь в том, что элек- троинструмент выключен, прежде чем подключить его к электропитанию и/или вставить аккумулятор, поднимать или переносить электроинструмент. Ситуации, когда при переноске электроинструмента...
Página 170 Дополнительные указания по технике безопасности ▶ Соблюдайте все указания по технике безопасности, приводимые в этом руководстве по эксплуата- ции и в руководстве по эксплуатации перфоратора Hilti. ▶ Используйте электроинструмент и его принадлежности только в технически исправном состоянии. ▶ Внесение изменений в конструкцию электроинструмента/принадлежностей или его/их модификация...
Página 171 Использование по назначению Это устройство представляет собой пылеудаляющий модуль, который используется в качестве принад- лежности вместе с перфораторами Hilti модели TE 5-22. Он предназначен для эффективного снижения пылевой нагрузки при сверлении благодаря работе встроенного вытяжного вентилятора с приводом от двигателя.
Página 172 подвергать аккумулятор чрезмерному воздействию влаги (например, опускать его в воду или оставлять под дождем). Если аккумулятор промокнет, обращайтесь с ним, как с поврежденным. Поместите его в контейнер из негорючего материала и обратитесь в сервисную службу Hilti. • Аккумулятор должен быть чистым, без следов масла и смазки.
Página 173 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Опорожнение пылесборника 1. Удерживайте смонтированный пылеудаляющий модуль в горизонтальном положении.
Página 174 Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию...
Página 175 Гарантия производителя ▶ С вопросами по поводу гарантийных условий обращайтесь в ближайшее представительство Hilti. Дополнительная информация Дополнительную информацию по эксплуатации, техническому оснащению, защите окружающей среды и повторному использованию см. по следующей ссылке: qr.hilti.com/manual/?id=0000000&id=0000000 Эта ссылка приводится также в конце руководства по эксплуатации в виде QR-кода.
Página 176 Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях На ілюстраціях використовуються такі символи: Цифрами позначаються відповідні ілюстрації, наведені на початку цієї інструкції з експлуата- ції. Нумерація відображає послідовність робочих кроків на ілюстраціях та може відрізнятися від нумерації у тексті. Номера позицій, наведені на оглядовій ілюстрації, відповідають номерам у легенді, що...
Página 177 ▶ Під час роботи намагайтеся не торкатися заземлених поверхонь, наприклад труб, радіаторів опалення, печей та холодильників. Якщо Ваше тіло перебуває в контакті із системою заземлення, існує підвищений ризик ураження електричним струмом. ▶ Захищайте електроінструменти від дощу та вологи. У разі проникнення води в електроінструмент підвищується...
Página 178 Додаткові вказівки з техніки безпеки ▶ Ознайомтеся з усіма вказівками з техніки безпеки, що містяться у цій інструкції з експлуатації, а також в інструкції з експлуатації перфоратора Hilti. ▶ Користуйтеся лише повністю справним інструментом та приладдям. ▶ Вносити будь-які зміни до конструкції інструмента або приладдя заборонено.
Página 179 активного зниження пилового навантаження під час свердління та використовує для цього інтегрований усмоктувальний вентилятор, що обертається двигуном. Комплект постачання Модуль пиловидалення , інструкція з експлуатації Інше приладдя, допущене до експлуатації з Вашим виробом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group 2354048 Українська...
Página 180 Технічні дані Напруга 21,6 В Потужність усмоктування 250 л/хв. Маса 1,05 кг Із TE5-22 TE-CX XX/22 135 мм TE-CX XX/17 85 мм 60 мм TE-CX XX/15 5,3 дюйм TE-CX X" x 8" 3,2 дюйм TE-CX X" x 6" Підготовка до роботи Дотримуйтеся...
Página 181 перевірте їхню роботу. Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Спорожнення пилозбірника...
Página 182 10. Уставте пилозбірник в модуль пиловидалення таким чином, щоб він надійно зафіксувався. ▶ Переконайтеся, що пилозбірник надійно зафіксований у модулі пиловидалення. Заміна фільтра 1. Зніміть модуль пиловидалення. → стор. 174 2. Спорожніть пилозбірник. → стор. 175 3. Викрутіть кріплення фільтра шліцьовою викруткою. 4.
Página 183 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Página 184 "ЭЙЧ-КОН" ЖШҚ, 0070, Ереван қ., Ерманда Кочар к-сі, 19/28 Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Página 185 Бұл пайдалану бойынша нұсқаулықта төмендегі белгілер пайдаланылады: Пайдалану бойынша нұсқаулықты ұстану Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз Hilti LiIon аккумуляторы Hilti зарядтағыш құрылғысы 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл...
Página 186 Электр қауіпсіздігі ▶ Электр құралдың байланыс ашасы электр желісінің розеткасына сай болуы керек. Айырдың конструкциясын өзгертпеңіз. Қорғауыш жерге қосуы бар электр құралдарымен бірге өтпелі айырларды қолданбаңыз. Түпнұсқа айырлар және оларға сай розеткалар электр тогының соғу қаупін азайтады. ▶ Жерге қосылған беттерге, мысалы, құбырларға, жылыту құралдарына, пештерге (плиталарға) және...
Página 187 тек өндіруші немесе өкілетті қызмет көрсету орталықтары орындауы тиіс. Қауіпсіздік техникасы бойынша қосымша нұсқаулар ▶ Осы пайдалану бойынша нұсқаулықтағы және Hilti перфораторының пайдалану бойынша нұсқаулығындағы қауіпсіздік техникасы бойынша барлық нұсқауларды орындаңыз. ▶ Өнімді және керек-жарақтарды тек техникалық мінсіз күйінде қолданыңыз.
Página 188 кіріктірілген сорғыш желдеткіш арқылы бұрғылау кезіндегі шаң жүктемесін белсенді түрде азайту үшін қолданылады. Жеткізілім жинағы Шаңсорғыш модуль, пайдалану бойынша нұсқаулық Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group Техникалық сипаттамалар Кернеу...
Página 189 TE5-22 бар TE-CX X" x 8" 5,3 дюйм TE-CX X" x 6" 3,2 дюйм Жұмысқа дайындық Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз. Шаңсорғыш модульді орнату 1. Перфоратордың оңға/солға айналу ауыстырып-қосқышын ортаңғы күйге ауыстырыңыз. 2. Тереңдік шектегішін бөлшектеңіз. 3.
Página 190 орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз. Қауіпсіз жұмысты қамтамасыз ету үшін тек түпнұсқа қосалқы бөлшектер мен шығын материалдарын қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group Шаң жинағышты босату...
Página 191 ▶ Өнім мен аккумуляторларды балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақта- ңыз. ▶ Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзақ уақыт бойы сақтағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп Шешім...
Página 192 ▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
Página 193 Да се съблюдава Ръководството за експлоатация Препоръки при употреба и друга полезна информация Боравене с рециклируеми материали Не изхвърляйте електроуреди и акумулатори в битовите отпадъци Hilti Литиево-йонен акумулатор Hilti Зарядно устройство 1.2.3 Символи във фигурите Във фигурите се използват следните символи: Тези...
Página 194 Безопасност на работното място ▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът или недостатъчното осветление в работната зона може да доведат до злополуки. ▶ Не работете с електроинструмента във взривоопасна среда, където има горими течности, газове или прах. В електроинструментите се отделят искри, които могат да възпламенят прахове или...
Página 195 Използване и обслужване на електроинструмента ▶ Не претоварвайте уреда. Използвайте електроинструмента само съобразно неговото пред- назначение. Ще работите по-добре и по-безопасно, ако използвате подходящия електроинстру- мент в посочения диапазон на мощност. ▶ Не използвайте електроинструмент, чийто прекъсвач е повреден. Електроинструмент, който не...
Página 196 Употреба по предназначение Описаният продукт представлява прахоуловител, който се използва като принадлежност в комбинация с Hilti ударно-пробивни машини от тип TE 5-22. Използва се за активно намаляване на излагането на прах при пробиване с интегриран, задвижван от мотор смукателен вентилатор.
Página 197 Технически данни Напрежение 21,6 В Всмукателна мощност 250 л/мин Тегло 1,05 кг С TE5-22 TE-CX XX/22 135 мм TE-CX XX/17 85 мм 60 мм TE-CX XX/15 5,3 дюйм TE-CX X" x 8" 3,2 дюйм TE-CX X" x 6" Подготовка на работата Съблюдавайте...
Página 198 и проверете за изправното им функциониране. За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Изпразване на контейнер за прах...
Página 199 ▶ Преди всяка употреба проверявайте продукта и акумулаторите за наличие на повреди, също преди и след продължително съхранение. Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Смущение Възможна причина Решение...
Página 200 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Página 201 Respectaţi manualul de utilizare Indicaţii de folosire şi alte informaţii utile Lucrul cu materiale reutilizabile Nu aruncaţi aparatele electrice şi acumulatorii în containerele de gunoi menajer Hilti Acumulator LiIon Hilti Redresor 1.2.3 Simboluri în imagini Următoarele simboluri sunt utilizate în imagini: Acest numere fac trimitere la figura respectivă...
Página 202 Termenul de „sculă electrică“ folosit în instrucţiunile de protecţie a muncii se referă la sculele cu alimentare de la reţea (cu cablu de reţea) la sculele electrice cu alimentare de la acumulatori (fără cablu de reţea). Securitatea în locul de muncă ▶...
Página 203 ▶ Pericol de accidentare în caz de cădere a accesoriilor de lucru și/ sau sculelor. Înainte de începerea lucrului, controlați ca acumulatorul și accesoriul montat să fie fixate în siguranță. ▶ Folosiți întotdeauna mânerul lateral al mașinii de perforat rotopercutante Hilti, chiar dacă modulul anti- praf este montat.
Página 204 Produsul descris este un modul antipraf, care se utilizează ca accesoriu în combinație cu mașina de perforat rotopercutantă Hilti, tipul TE 5-22. El servește la reducerea activă a incidenței prafului la găurire, cu ajutorul unui ventilator de aspirare integrat, acționat cu motor.
Página 205 Cu TE5-22 TE-CX XX/17 85 mm TE-CX XX/15 60 mm TE-CX X" x 8" 5,3 in TE-CX X" x 6" 3,2 in Pregătirea lucrului Aveți în vedere indicațiile de securitate și de avertizare din această documentație și de pe produs. Montarea modulului anti-praf 1.
Página 206 Pentru o exploatare sigură utilizați numai piese de schimb și materiale consumabile originale. Piese de schimb, materiale consumabile și accesorii avizate de Hilti pentru produs găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group Golirea recipientului pentru praf 1.
Página 207 şi acumulatorii prezintă deteriorări. Asistență în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia prin mijloace proprii, vă rugăm să vă adresați centrul nostru de service Hilti. Avarie Cauza posibilă...
Página 208 Produsele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia înapoi maşina dumneavoastră vechi pentru valorificare. Solicitaţi informaţii de la centrul pentru clienţi Hilti sau de la consilierul dumneavoastră...
Página 209 Προσέξτε τις οδηγίες χρήσης Υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες Χειρισμός ανακυκλώσιμων υλικών Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στον κάδο οικιακών απορριμμάτων Hilti Επαναφορτιζόμενη μπαταρία LiIon Hilti Φορτιστής 1.2.3 Σύμβολα σε εικόνες Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα: Αυτοί...
Página 210 Ασφάλεια χώρου εργασίας ▶ Διατηρείτε το χώρο εργασίας σας καθαρό και με καλό φωτισμό. Η αταξία στο χώρο εργασίας και οι μη φωτισμένες περιοχές μπορεί να οδηγήσουν σε ατυχήματα. ▶ Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρχουν...
Página 211 Χρήση και αντιμετώπιση του ηλεκτρικού εργαλείου ▶ Μην υπερφορτίζετε το εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην αναφερόμενη περιοχή ισχύος. ▶ Μην χρησιμοποιείτε ποτέ ένα ηλεκτρικό εργαλείο, ο διακόπτης του οποίου είναι χαλασμένος. Ένα...
Página 212 Το προϊόν που περιγράφεται είναι μια μονάδα αναρρόφησης σκόνης, το οποίο χρησιμοποιείται ως αξεσουάρ σε συνδυασμό με τα κρουστικά δράπανα Hilti του τύπου TE 5-22. Χρησιμεύει στην ενεργή μείωση του φορτίου σκόνης κατά τη διάτρηση με έναν ενσωματωμένο αναρροφητήρα που κινείται από έναν κινητήρα.
Página 213 Έκταση παράδοσης Μονάδα αναρρόφησης σκόνης , οδηγίες χρήσης Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group Τεχνικά χαρακτηριστικά Τάση 21,6 V 250 ℓ/min Ισχύς αναρρόφησης Βάρος 1,05 kg Με TE5-22 TE-CX XX/22...
Página 214 την απρόσκοπτη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Άδειασμα δοχείου συλλογής σκόνης...
Página 215 ▶ Ελέγχετε το προϊόν και τις επαναφορτιζόμενες μπαταρίες για τυχόν ζημιές πριν από κάθε χρήση καθώς και πριν και μετά από μεγαλύτερης διάρκειας αποθήκευση. Βοήθεια για προβλήματα Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. 2354048 Ελληνικά *2354048*...
Página 216 Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
Página 217 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
Página 218 Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları İKAZ Bu elektrikli el aletine yönelik tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik verileri dikkatlice okuyunuz. Aşağıdaki talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar söz konusu olabilir. Tüm güvenlik uyarılarını ve kullanım talimatlarını muhafaza ediniz. Güvenlik uyarılarında kullanılan "Elektrikli el aleti terimi, şebeke işletimli elektrikli el aletleri (şebeke kablosu ile) veya akü...
Página 219 ▶ Hasarlı akülere bakım yapmayınız. Akülere yönelik tüm bakım çalışmaları sadece üretici veya yetkili müşteri hizmetleri tarafından yapılmalıdır. Ek güvenlik uyarıları ▶ Bu kullanım kılavuzundaki ve Hilti kırıcı-delicinin kullanım kılavuzundaki tüm güvenlik uyarılarını dikkate alınız. ▶ Ürün ve aksesuarı sadece teknik açıdan sorunsuz durumdayken kullanınız.
Página 220 Ekstraksiyon başlığı kilit açma düğmesi £ Ekstraksiyon kafası Usulüne uygun kullanım Açıklanan Ürün, TE 5-22 tipi Hilti kırıcı-delicileriyle birlikte aksesuar olarak kullanılan bir toz modülüdür. Entegre, motor tahrikli bir emme fanı sayesinde delme işlemleri sırasında toza maruz kalmayı aktif olarak azaltmaya yarar. Teslimat kapsamı...
Página 221 Akünün gereksiz yere toza veya kire maruz kalmamasını sağlayınız. Aküyü asla yüksek neme maruz bırakmayınız (örneğin suya daldırmayınız veya yağmurda bırakmayınız). Bir akünün ıslanması halinde, ona hasarlı bir akü gibi davranınız. Yanıcı olmayan bir kabın içinde izole ediniz ve Hilti servisine başvurunuz. 2354048 Türkçe...
Página 222 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsi- niz: www.hilti.group...
Página 223 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Página 224 Üretici garantisi ▶ Garanti koşullarına ilişkin sorularınız için lütfen yerel Hilti iş ortağınıza başvurunuz. Diğer bilgiler Kullanım, teknoloji, çevre ve geri dönüşüm hakkında daha fazla bilgi aşağıdaki bağlantıda bulunabilir: qr.hilti.com/manual/?id=0000000&id=0000000 Bu bağlantıyı aynı zamanda kullanım kılavuzunun sonunda QR kodu olarak da bulabilirsiniz.
Página 225 ‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Página 226 ‫ﺃ ﺎ‬ ‫ﻨ ﻴ ﻠ‬ ‫ﺜ ﻤ‬ ‫ﻣ‬ ‫ﺞ‬ ‫ﺘ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ TE DRS-5 ‫ﺭ ﺎ‬ ‫ﺒ ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬...
Página 227 ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻉ ﺎ‬ ‫ﻨ ﻗ‬ ‫ﻞ‬ ‫ﺜ ﻣ‬ ، ‫ﺔ ﻴ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﺷ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻭ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ء ﺍ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺭ ﺍ‬ ‫. ﺔ‬ ‫ﻴ‬...
Página 228 ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﻊ‬ ‫ﻴ ﻤ‬ ‫ﺟ‬ ‫ﻉ ﺎ‬ ‫ﺒ ﺗ ﺍ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺹ‬ ‫ﺮ‬ ‫ﺣ ﺍ‬ ◀ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻗ ﺮ‬ ‫ﻄ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻴ‬ ‫ﺣ ﺎ‬...
Página 229 ‫ﺭ ﺎ‬ ‫ﺒ ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﻭ‬ Hilti Store ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬...
Página 230 ‫ﻣ‬ ‫ﺎ ﻌ‬ ، ‫ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺑ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ٍ ﻉ ﺍ‬ ‫ﺩ‬ ‫ﻥ‬ ‫ﻭ‬...
Página 231 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Página 232 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Página 233 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 2354048 日本語 *2354048*...
Página 234 製品情報製品はプロ仕様で製作されており、その使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データ集じんモジュール TE DRS-5 製品世代製造番号安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体のコントロールを失ってしまう恐れがあります。電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し...
Página 235 を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加えられたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F）を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電により、バッテリーが破壊され火災が発生する危険があります。サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。その他の安全上の注意 ▶ 本取扱説明書およびHilti のロータリーハンマードリルの取扱説明書に記載されているすべての全上の注意を遵守してください。 ▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。 2354048 日本語 *2354048*...
Página 236 フィルターフィルター固定具ダストコンテナダストコンテナのロック解除ボタン § ダストコンテナカバー固定具ダストコンテナカバーデプスゲージ ∙ デプスケージロック解除ボタンエクストラクションヘッドロック解除ボタン £ エクストラクションヘッド正しい使用本書で説明している製品は、アクセサリーとしてHilti の TE 5-22 タイプのロータリーハンマードリルとともに使用する集じんモジュールです。本製品は、内蔵されたモーター駆動式サクションファンにより穿孔作業時の粉じんの影響を能動的に低減するためのものです。本体標準セット構成品集じんモジュール、取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。製品仕様電圧 21.6 V 消吸引能力 250 ℓ/min 重量 1.05 kg TE5-22 付き...
Página 237 TE5-22 付き TE-CX XX/15 60 mm TE-CX X" x 8" 5.3 in TE-CX X" x 6" 3.2 in 作業準備本書および製品に記載されている安全上の注意と警告表示に注意してください。集じんモジュールを取り付ける 1. ロータリーハンマードリルの正回転／逆回転切り替えスイッチを中立の位置にします。 2. デプスゲージを取り外します。 3. 補助グリップを回して邪魔にならないようにします。 4. フック集じんモジュールをロータリーハンマードリルのロックピンに引っ掛けます。引っ掛ける際は、ロータリーハンマードリルの先端工具を集じんモジュールの取り出しヘッドに通すように注意してください。 5. 集じんモジュールがロックする音が聞こえるまで、電気インターフェースをロータリーハンマードリルに押し込みます。 6. 集じんモジュールが正しくロックされていることを確認します。集じんモジュールを取り外す 1. ロータリーハンマードリルの正回転／逆回転切り替えスイッチを中立の位置にします。 2. 集じんモジュールのロックボタンを押し続けます。 3.
Página 238 保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group ダストコンテナを空にする 1. 取り付けた集じんモジュールを水平に保持します。 2. ロータリーハンマードリルの ON/OFF スイッチを数回押して、残りの粉じんをダストコンテナに吸い込みます。 3. 集じんモジュールを取り外します。 → 頁 231 4. ダストコンテナのロック解除ボタンを押し続けます。 5. ダストコンテナを集じんモジュールから前方へ引き抜きます。 6. ダストコンテナカバーの固定具を外します。 7. ダストコンテナカバーを取り外します。 8. ダストコンテナを空にします。...
Página 239 ▶ ダストコンテナを空にしてください。 ▶ ダストコンテナまたはフィルダストコンテナまたはフィルターの故障。ターを交換してください。エクストラクションヘッドの故障。 ▶ エクストラクションヘッドを交換します。エクストラクションヘッドのブラ ▶ エクストラクションヘッドを交シが摩耗している。換します。ドリルビットがエクストラク集じんモジュールが正しくセット ▶ 集じんモジュールをロックされションヘッドの中央にない。されていない。るまで装着してください。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 2354048 日本語 *2354048*...
Página 240 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。その他の情報ご使用方法、技術、環境保護およびリサイクルに関するその他の情報については、...
Página 241 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다. 이 숫자는 본 사용 설명서 첫 부분에 있는 해당 그림을 나타냅니다. 매겨진 숫자는 작업 단계의 순서를 나타내며, 텍스트에 매겨진 작업 단계와 차이가 있을 수 있습니...
Página 242 ▶ 전동 공구를 습한 환경에서 사용하는 것을 피할 수 없을 경우, 누전 차단기를 사용하십시오。 누전 차단기 를 사용하면 감전 위험을 줄일 수 있습니다。 사용자 안전수칙 ▶ 신중하게 작업하십시오。 작업에 정신을 집중하고 전동 공구를 사용할 때 경솔하게 행동하지 마십시오。 피곤하거나 항정신성 약물, 술 또는 약물 복용시에는 전동 공구를 사용하지 마십시오。 전동 공구 사용 시 이에...
Página 243 터에서만 이루어져야 합니다。 그 외의 안전상의 주의사항 ▶ 본 사용 설명서 및 Hilti 로타리 함마 드릴의 사용 설명서에 나와 있는 안전상의 주의사항에 유의하십시오. ▶ 기술적 하자가 없는 상태에서만 제품 및 액세서리를 사용하십시오. ▶ 어떠한 경우에도 제품 또는 액세서리를 변경하거나 개조하지 마십시오.
Página 244 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 기술자료 전압 21.6V 흡인 출력 250ℓ/min 무게 1.05kg TE5-22 적용 TE-CX XX/22 135mm TE-CX XX/17 85mm TE-CX XX/15 60mm TE-CX X" x 8" 5.3in TE-CX X" x 6"...
Página 245 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십시 오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Página 246 ▶ 제품 빛 배터리는 건조한 상태로 어린이나 외부인의 손이 닿지 않는 곳에 보관하십시오. ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인...
Página 247 Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! 제조회사...
Página 248 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。這些特色是為了讓您在操作本產品時可以注意某些重點。產品資訊產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊除塵設備組 TE DRS-5 產品代別序號安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電...
Página 249 ▶ 務必使用機具特別指定的電池匣。使用其他的電池匣可能會造成受傷或火災。 ▶ 電池匣未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連結的小型金屬物件。在電池兩極間建立短路可能會造成灼傷或火災。 ▶ 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接觸，請以清水沖洗。如果不小心讓液體接觸到眼睛，請立即尋求醫療援助。從電池中滲出的液體，可能會導致過敏或灼傷。 ▶ 請勿使用損壞或改裝過的電池組或機具。受損或改裝過的電池可能會無法正常運作而造成起火、爆炸或受傷的風險。 ▶ 請勿將電池組或機具曝露在火源或極端的溫度環境中。曝露在火源或溫度超過130° C（265 °F）的環境下可能會造成爆炸。 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍外充電均可能造成電池損壞並提高起火的風險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。其他安全預防措施 ▶ 請遵守本操作說明書和Hilti鎚鑽操作說明書中的所有安全注意事項。 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。 ▶ 安裝除塵設備組時，也必須使用Hilti旋轉鎚鑽上的側向握把。 ▶ 請利用工作空檔時休息，並活動您的手指以促進血液循環。長時間暴露在震動下會造成手指、手掌和手腕的血管和神經系統失調。 2354048 繁體中文 *2354048*...
Página 250 & 篩選功能過濾器固定裝置集塵室集塵室拆卸裝置 § 集塵室蓋固定裝置集塵室蓋深度計 ∙ 限深擋塊拆卸裝置密封管拆卸鈕 £ 吸塵頭用途所述產品為除塵設備組，其以配件的方式搭配Hilti TE 5-22類型鎚鑽一起使用。本產品的作用在於透過馬達驅動的內建式吸風扇，主動減少鑽孔時的粉塵負載。配備及數量除塵設備組、操作說明。關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group 技術資料電壓 21.6 V 吸力 250 ℓ/min 重量 1.05 kg 含 TE5-22 TE-CX XX/22 135 mm TE-CX XX/17...
Página 251 3. 鬆開限深擋塊的拆卸裝置。維護及保養警告電池裝入時有受傷的危險 ! ▶ 進行維護及保養前，請務必卸下電池！產品保養 • 小心地清除頑強的髒污。 • 若有，請使用乾燥的軟刷子小心地清潔通風口。 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 請使用乾淨的乾布清潔產品的接點。鋰電池的保養 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。 2354048 繁體中文 *2354048*...
Página 252 為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group 清空集塵室 1. 將已安裝的除塵設備組保持水平狀態。 2. 操作鎚鑽上的電源開關數次，以將粉塵殘留吸入集塵室內。 3. 卸下除塵設備組。 → 頁次 245 4. 按住集塵室的拆卸裝置。 5. 將集塵室往前從除塵設備組拉出。 6. 鬆開集塵室蓋的固定裝置。 7. 取下集塵室蓋。 8. 清空集塵室。 9. 將集塵室蓋緊壓在集塵室上，直至兩個固定裝置扣入。 10. 將集塵室推入除塵設備組內，直至其扣入。 ▶ 請檢查，集塵室是否牢牢裝入除塵設備組內。更換過濾器 1. 卸下除塵設備組。 → 頁次 245 2. 清空集塵室。 → 頁次 246 3.
Página 253 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 其他資訊有關於操作、技術、環境和回收的更多資訊，請參考以下連結： qr.hilti.com/manual/?id=0000000&id=0000000 你也可在本操作說明結尾處找到本連結的QR碼。原版操作说明关于本操作说明的信息...
Página 254 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。位置编号被用于概览图中并表示产品概览段落中的图例编号。这些字符旨在提醒您特别注意操作本产品时的某些要点。产品信息产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息除尘装置 TE DRS-5 代次序列号安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。中文...
Página 255 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电击危险。人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。...
Página 256 ▶ 在通风良好的区域进行操作， ▶ 避免长时间接触粉尘， ▶ 清除脸部和身体上的粉尘， ▶ 穿着防护服并用肥皂和水清洗暴露的部位。说明产品概览总冲程设置总冲程设置解锁装置锁钩电气接口除尘模块解锁装置 & 过滤器过滤器紧固件集尘容器集尘容器解锁装置 § 集尘容器盖固定件集尘容器盖限深器 ∙ 限深器解锁装置提取头解锁按钮 £ 提取头合规使用所述产品是一个除尘模块，用作与 Hilti TE 5-22 型钻锤一起使用的附件。利用内置的电机驱动型吸尘风扇，本产品能主动减少钻孔过程中的粉尘污染。包装清单除尘模块、操作说明中文 2354048 *2354048*...
Página 257 经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购： www.hilti.group 技术数据电压 21.6 V 吸入装置 250 ℓ/min 重量 1.05 kg 带 TE5-22 TE-CX XX/22 135 mm TE-CX XX/17 85 mm TE-CX XX/15 60 mm TE-CX X" x 8" 5.3 in TE-CX X" x 6" 3.2 in 工作现场的准备工作...
Página 258 请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问： www.hilti.group 清空集尘容器 1. 使安装的除尘模块保持水平。 2. 多次操作钻锤上的电源开关，以便将残余粉尘吸入集尘容器。 3. 拆下除尘模块。 → 页码 251 4. 按下并按住集尘容器的解锁装置。 5. 将集尘容器向前从除尘模块中拉出。 6. 松开集尘容器盖的固定件。 7. 取下集尘容器盖。...
Página 259 提取头中的刷子磨损。 ▶ 将除尘模块推到工具上，直到其钻头未对中于提取头。除尘模块安装不正确。接合。废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 2354048 中文 *2354048*...
Página 260 更多信息关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=0000000&id=0000000 操作说明末尾也提供二维码链接。中文 2354048 *2354048*...
Página 261 ‫י ל‬ ‫ש‬ ‫ה‬ ‫ל ן‬ ‫י א‬ ‫ן‬ - ‫ו י‬ ‫ם ו‬ ‫י ת‬ ‫י ל‬ ‫ת‬ ‫ל ל‬ ‫ו ס‬ Hilti ‫ן ע‬ ‫ט‬ ‫מ‬ Hilti ‫ם י‬ ‫ר ו‬ ‫י א‬ ‫ב‬ ‫ם‬ ‫י ל‬ ‫מ‬ ‫ס‬...
Página 262 ‫ה‬ ‫ת‬ ‫א‬ ‫ם‬ ‫ו ש‬ ‫ר‬ ◀ ‫ר‬ ‫צ‬ ‫ו מ‬ ‫ה‬ ‫י נ‬ ‫ו ת‬ ‫נ‬ TE DRS-5 ‫ק‬ ‫ב‬ ‫א‬ ‫ל‬ ‫ו ד‬ ‫ו מ‬ ‫ר‬ ‫ו ד‬ ‫י ר‬ ‫ו ד‬ ‫י ס‬ ‫' ס‬ ‫מ‬...
Página 263 ‫ל‬ ‫א‬ ◀ ‫ת‬ ‫ו פ‬ ‫ס‬ ‫ו נ‬ ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ת‬ ‫ו א‬ ‫ר‬ ‫ו ה‬ Hilti ‫ל‬ ‫ש‬ ‫ן‬ ‫ו ש‬ ‫י ט‬ ‫פ‬ ‫ה‬ ‫ל‬ ‫ש‬ ‫ה‬ ‫ל ע‬ ‫פ‬ ‫ה‬ ‫ה‬ ‫ת ו‬...
Página 264 ‫ו ה‬ ‫ק‬ ‫ב‬ ‫א‬ ‫ל‬ ‫ו ד‬ ‫ו מ‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬...
Página 265 ‫פ‬ ‫ה‬ ‫ך‬ ‫ר ו‬ ‫צ ל‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ ‫ך ל‬ ‫ש‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬...
Página 266 ‫ם נ‬ ‫ש י‬ ‫ם‬ ‫א‬ ‫ק ו‬ ‫ד ב‬ ◀ ‫ת‬ ‫ו ל‬ ‫ק‬ ‫ת‬ ‫ן‬ ‫ו ק‬ ‫י ת‬ Hilti ‫ל‬ ‫ש‬ ‫ת‬ ‫ו ר‬ ‫י ש‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫, ך‬ ‫מ‬ ‫צ‬ ‫ע‬ ‫ב‬ ‫ן ק‬...
Página 267 ‫א‬ ‫ה‬ ‫ר ו‬ ‫ז ח‬ ‫י מ‬ ‫ה‬ ‫ת‬ ‫ר ב‬ ‫ח‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫ו א‬ Hilti Store ‫- ב‬ ‫ה‬ ‫ל ל‬ ‫ו ס‬ ‫ה‬ ‫ת‬ ‫א‬ ‫ק ל‬ ‫ס‬ ‫ם‬ ‫י ר‬ ‫מ‬ ‫ו ח‬...
Página 268 ‫ת י‬ ‫ר ב‬ ‫ע‬ 2354048 2354048...
Página 272 *2354048* 2354048 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20221019...

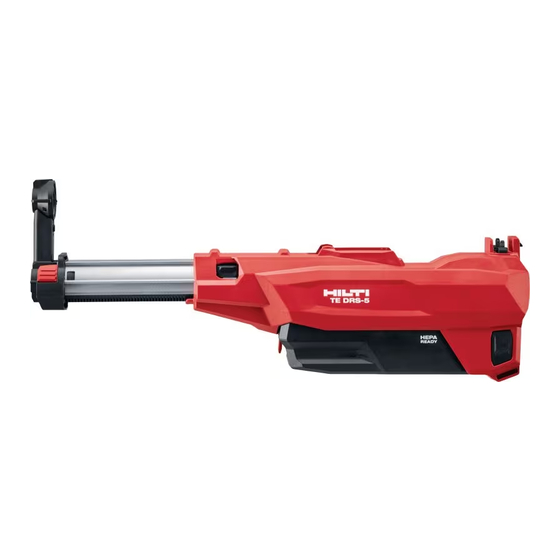

Hilti TE DRS-5 Manual De Instrucciones

Idiomas disponibles

Enlaces rápidos

Manuales relacionados para Hilti TE DRS-5

Resumen de contenidos para Hilti TE DRS-5
