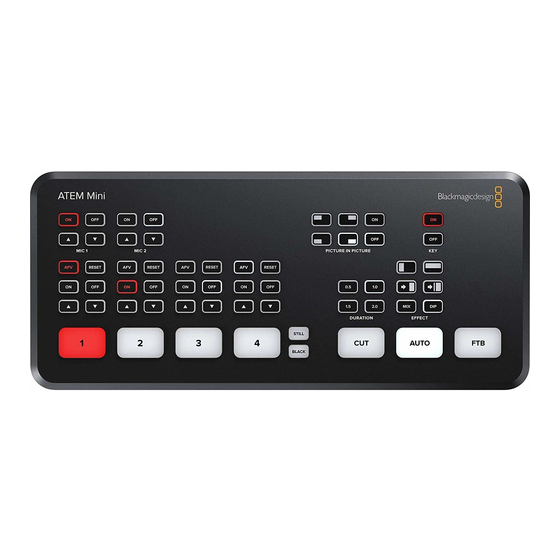

Página 1 Manual de instalación y funcionamiento ATEM Mini Febrero 2021 Español...
Página 2 ATEM. Por último, no olvides registrarte al descargar las actualizaciones, a fin de que podamos mantenerte informado sobre nuevos lanzamientos. Trabajamos continuamente para superarnos y desarrollar herramientas innovadoras, así que no dudes en hacernos saber tu opinión. Grant Petty Director ejecutivo de Blackmagic Design...
Página 3 Ventana de exploración Capturas Panel multimedia Funciones adicionales en los Archivos de imagen modelos ATEM Mini Pro y ATEM Creación de un archivo TGA Mini Extreme con un canal alfa Botones para la grabación Uso de la función de control de Configuración de la...
Página 4 Control de grabadores IP fija en forma manual HyperDeck con un panel físico Configuración de ajustes de Configuración de grabadores red en el modelo ATEM Mini HyperDecks con ATEM 1 M/E Configuración de ajustes de Advanced Panel red en el panel Control de grabadores Configuración de la dirección IP...
Página 5 Cabe destacar que las fuentes de alimentación de las versiones ATEM Mini son distintas a las de los modelos ATEM Mini Pro y Extreme, debido a que los últimos requieren un suministro un tanto mayor, por lo que las suyas proporcionan más corriente. No obstante, todas son de 12 V.
Página 6 SUGERENCIA: Los modelos ATEM Mini Pro y Extreme brindan la posibilidad de ver todas las fuentes, el programa y los anticipos simultáneamente en una sola pantalla. Consulte el apartado Función de visualización simultánea para obtener más información al respecto.
Página 7 Conecte los micrófonos a las entradas correspondientes en el mezclador. SUGERENCIA: Aunque el modelo ATEM Mini sincroniza perfectamente el audio y las imágenes, algunas cámaras conectadas podrían sufrir un retraso al procesar el material grabado. Por el contrario, en las señales de audio analógicas no hay demora, y por ello es posible que se produzca un leve desfase.
Página 8 En el siguiente ejemplo, se realiza un corte entre la fuente 1 y la 2 en el mezclador ATEM Mini. Para realizar un corte: El botón 1 está...
Página 9 A continuación, seleccione Audio y video. Configuración. Haga clic en el menú desplegable Cámara Seleccione Blackmagic Design como fuente y seleccione la opción Blackmagic Design. de audio en el menú desplegable Micrófono. Como resultado, aparece la señal transmitida por el mezclador en la ventana de previsualización.
Página 10 SUGERENCIA: Asimismo, las versiones ATEM Mini Pro y Extreme pueden transmitir por Internet a cualquier plataforma como YouTube y Twitch directamente mediante el puerto Ethernet. De este modo, es posible emitir el programa y grabarlo simultáneamente en una unidad flash conectada al puerto USB-C.
Página 11 Alternar fuentes mediante un corte En el siguiente ejemplo, se realiza un corte entre la fuente 1 y la 2 en el mezclador ATEM Mini. Para realizar un corte: El botón 1 está...
Página 12 Presione el botón correspondiente a la transición deseada, por ejemplo, una cortinilla horizontal o vertical, un efecto visual, una disolvencia o un fundido a un color determinado. La versión ATEM Mini Extreme ofrece más tipos de transiciones. A continuación, se muestra una tabla con las distintas opciones disponibles.
Página 13 Controles de audio Al momento de llevar a cabo una transmisión, es posible que sea necesario ajustar el volumen si es demasiado alto o bajo. Cuando es demasiado fuerte y supera el nivel máximo aceptado, provoca una distorsión del audio y un sonido poco agradable.
Página 14 Al presionar este botón, se restablece el nivel de audio predeterminado. Esto resulta útil para cancelar cualquier ajuste realizado o comprobar cuál era el nivel original previo a los cambios. Al presionar ese botón en la versión ATEM Mini Extreme, se restablece el nivel de audio predeterminado para los auriculares. Imágenes superpuestas...
Página 15 La versión ATEM Mini Extreme ofrece configuraciones adicionales para imágenes simultáneas (PIP), como la posibilidad de verlas en un costado de la pantalla o superponerlas a las fuentes. Las conexiones HDMI 1 y 2 son las predeterminas cuando esta opción está...
Página 16 La versión ATEM Mini Extreme cuenta con cuatro compositores para superposiciones previas. Presione los botones en el grupo de controles para activar o desactivar una composición previa. Para alternar entre otras composiciones, basta con guardarlas como macros o emplear el programa ATEM Software Control.
Página 17 ATEM Software Control. Este es un panel de control virtual que ofrece una infinidad de prestaciones para el mezclador ATEM Mini. La versión ATEM Mini Extreme utiliza cualquiera de los dos reproductores multimedia, por ejemplo, MP1 o MP2, para emitir las capturas.
Página 18 El siguiente apartado brinda información acerca de las funciones adicionales y cómo utilizarlas. Botones para transmisiones por Internet Las versiones ATEM Mini Pro y Extreme brindan la oportunidad de transmitir en vivo directamente, por lo que no es necesario emplear ningún programa complicado para comenzar la emisión. Basta con seleccionar la plataforma deseada en el programa ATEM Software Control e introducir la clave de activación.
Página 19 Internet de otros programas sin necesidad de tener que restablecer los ajustes. En realidad, con los modelos ATEM Mini Pro y Extreme es más sencillo y rápido transmitir por Internet mediante el puerto Ethernet, ya que es posible hacerlo de manera inmediata desde un equipo informático o un conmutador de red, mientras que también se puede...
Página 20 OUT, en la parte derecha del mezclador sirven para alternar las fuentes transmitidas por la salida HDMI del modelo ATEM Mini Pro y HDMI 1 en la versión ATEM Mini Extreme. La opción predeterminada en el modelo ATEM mini Pro es la de visualización simultánea, sobre la que encontrará...
Página 21 Transmisión por Internet mediante el puerto Ethernet El puerto Ethernet de los dispositivos ATEM Mini Pro y Extreme permiten transmitir por Internet directamente, a la vez que brinda la posibilidad de emplear el programa ATEM Software Control. Consulte el apartado ATEM Software Control para obtener más información al respecto.
Página 22 Presione el botón ON AIR el mezclador, o haga clic en el botón AL AIRE en el panel de opciones para transmisiones en directo. Funciones adicionales en los modelos ATEM Mini Pro y ATEM Mini Extreme...
Página 23 Se generará una clave primaria de seleccione Channel (Canal). manera automática. Haga clic en Copy (Copiar). A continuación, deberá pegarla en el campo correspondiente en el programa ATEM Software Control. Funciones adicionales en los modelos ATEM Mini Pro y ATEM Mini Extreme...
Página 24 En caso de emplear paneles de control ATEM externos junto con el mezclador, necesitará una dirección IP específica. Consulte el apartado Conexión a redes para obtener más información al respecto. Funciones adicionales en los modelos ATEM Mini Pro y ATEM Mini Extreme...
Página 25 Conexión mediante teléfonos móviles Una vez que los modelos ATEM Mini Pro o ATEM Mini Pro ISO están configurados para transmitir por Internet a través de plataformas como YouTube o Twitch, es posible realizar la emisión directamente usando un teléfono móvil.
Página 26 Funciones adicionales en el modelo ATEM Mini Extreme La versión ATEM Mini Extreme cuenta con más opciones para la transmisión directamente en el panel de control, por ejemplo, botones para el control de cámaras, uno para seleccionar el bus y seis para macros.
Página 27 ángulos de un meteorólogo frente a un fondo verde, cabe la posibilidad de seleccionar el bus a fin de alternar entre dichos ángulos sin interrumpir la emisión de la composición. Para asignar una fuente a la composición previa 1 en la versión ATEM Mini Extreme: Seleccione la composición previa por luminancia presionando K1LUM.
Página 28 Control de cámaras La versión ATEM Mini Extreme permite configurar directamente ajustes tales como el diafragma, la ganancia, el enfoque o el obturador en los modelos Blackmagic Pocket Cinema Camera 4K y 6K. Estos se encenderán al oprimirlos. Estos botones, situados encima de las opciones de audio de cada entrada, permiten realizar ajustes en las cámaras del mismo modo que el panel de control en el programa ATEM Software Control.
Página 29 Nótese que la opción de ajuste automático del diafragma no está disponible al seleccionar este modo. Para ajustar el obturador: Presione el botón correspondiente a fin de seleccionarlo. Utilice las flechas hacia arriba o abajo respectivamente para abrir o cerrar el obturador. Funciones adicionales en el modelo ATEM Mini Extreme...
Página 30 Una macro es una serie de eventos pregrabados que se pueden guardar a fin de acceder a ellos cuando sea necesario. Los botones correspondientes en la versión ATEM Mini Extreme permiten utilizar las seis últimas macros. Esto es algo útil cuando se emplean secuencias repetidamente, tales como transiciones con gráficos, ya que basta con presionar un solo botón para reproducir una serie de elementos.
Página 31 La imagen se colocará sobre las ventanas activas. Si el elemento gráfico no incluye un canal premultiplicado, utilice los controles Recorte Ganancia según se describe en el apartado Composición de imágenes para obtener el resultado deseado. Funciones adicionales en el modelo ATEM Mini Extreme...
Página 32 Función de visualización simultánea Los modelos ATEM Mini Pro y Extreme ofrecen una función de visualización simultánea muy útil, ya que permite monitorizar las cuatro fuentes HDMI, el programa y el anticipo en una sola pantalla. Asimismo, esta función ofrece información relativa al reproductor multimedia y al estado de la transmisión, de la grabación y del disco, así...
Página 33 A continuación, se describe cada una de las ventanas. Anticipo En esta ventana se monitoriza la fuente asignada al anticipo. Es muy útil no solo si desea alternar entre fuentes a modo de práctica, sino también para ver transiciones en forma previa o realizar composiciones posteriores, ya que permite comprobarlas antes de emitirlas al aire.
Página 34 La velocidad de transmisión se expresa en megabits por segundo ‚ (Mb/s). En los modelos ATEM Mini Pro y Extreme, para realizar una transmisión a una definición y frecuencia de 1080p60 sin omisión de fotogramas, dicha velocidad deberá encontrarse entre 5 y 7 Mb/s.
Página 35 Indicador de la grabación: Antes de comenzar la grabación, o si no hay unidades externas ‚ conectadas, el indicador mostrará STOP. Cuando hay soportes de almacenamiento conectados, aparecerán los íconos correspondientes. Cuando la grabación está en curso, el indicador mostrará y se iluminará...
Página 36 Visualización simultánea mejorada en la versión ATEM Mini Extreme Los modelos ATEM Mini Extreme ofrecen la oportunidad de personalizar la opción de visualización simultánea y seleccionar entre 4, 7, 10, 13 o 16 ventanas, de modo que es posible supervisar una combinación de todas las fuentes.
Página 37 La aplicación ATEM Software Control está incluida en el instalador que puede descargarse de manera gratuita desde el sitio web de Blackmagic Design y permite controlar el mezclador del mismo modo que un panel de control externo. Cuenta con varios paneles sobre el margen derecho que permiten acceder a las distintas funciones del dispositivo y modificar los ajustes con facilidad.
Página 38 Programa/Anticipo Este modo incluye dos pasos. Primero, al presionar el botón correspondiente a una fuente, se ve un anticipo de las imágenes a fin de evaluar si se transmitirán al aire o si se prefiere una señal diferente. Además, esta opción es la elegida por los profesionales en la industria de la teledifusión en todo el mundo. SUGERENCIA: Al conectar un monitor HDMI, como el modelo Blackmagic Video Assist, a la salida correspondiente del mezclador, es posible ver el anticipo y evaluar las imágenes antes de...
Página 39 ATEM Software Control El programa está compuesto por cuatro pestañas principales: Mezclador, Audio, Multimedia y Cámara. Es posible acceder a ellas haciendo clic sobre las mismas o presionando la tecla Shift y la flecha izquierda o derecha en el teclado. El ícono del engranaje que se encuentra en la parte inferior izquierda de la interfaz permite acceder a la ventana de ajustes generales.
Página 40 ATEM Software Control es similar a una consola de audio y se activa al conectar cualquier dispositivo ATEM. El modelo ATEM Mini cuenta con un mezclador de audio que permite utilizar el audio integrado en las señales HDMI de las cámaras, servidores multimedia y otras entradas sin la necesidad contar con un equipo externo.
Página 41 Control de cámaras Los mezcladores ATEM Mini pueden controlar unidades Blackmagic Pocket Cinema Camera 4K y 6K si estas cuentan con la última versión del programa operativo interno y se encuentran conectadas a través del puerto HDMI.
Página 42 Mezclas y efectos Los bancos M/E en la pestaña Mezclador incluyen botones para seleccionar fuentes en los buses de programa y anticipos, permitiendo de este modo elegir señales externas o internas para ver la próxima transición antes de emitir las imágenes al aire. Bancos M/E Botones del bus de programa Estos botones permiten alternar la señal transmitida a través de la salida principal.
Página 43 KEY 1 permiten seleccionar los elementos que formarán parte de la siguiente transición. La versión ATEM Mini Extreme dispone de varios compositores, y por tal motivo aparecen atenuados. Los elementos superpuestos pueden mostrarse u ocultarse gradualmente a medida que transcurre la transición, y también es posible seleccionar una composición en forma individual.
Página 44 Botón ON AIR Este botón indica cuáles elementos están siendo emitidos al aire y permiten mostrarlos u ocultarlos de forma inmediata. Composiciones posteriores Este botón permite vincular elementos superpuestos a la siguiente transición, de manera que puedan emitirse al aire simultáneamente. La duración se indica en el campo Tiempo.
Página 45 SuperSource La versión ATEM Mini Extreme dispone de una función denominada SuperSource que permite visualizar varias fuentes en un monitor al mismo tiempo. Consulte el apartado SuperSource para obtener más información al respecto.
Página 46 El panel de control del modelo ATEM Mini y el programa ATEM Software Control funcionan en forma conjunta, y los parámetros de uno se ven reflejados en el otro.
Página 47 Transmisión en directo Esta opción brinda la posibilidad de configurar la transmisión en directo introduciendo los datos de la plataforma empleada al utilizar los modelos ATEM Mini Pro o Extreme. A continuación, basta con hacer clic sobre el botón AL AIRE...
Página 48 Consulte el apartado Transmisión mediante el puerto Ethernet con el modelo ATEM Mini Pro para obtener más información al respecto. A pesar de que los ajustes son sencillos y solo es necesario seleccionar el servidor y otras opciones mínimas, se incluye también un archivo XML con información adicional que los usuarios más experimentados pueden emplear a fin de añadir otras plataformas de transmisión y personalizar los menús.
Página 49 Nombre de archivo Antes de comenzar la grabación, escriba el nombre del archivo en este campo. Haga clic en cualquier lugar fuera de la ventana para confirmar. Al comenzar y detener la grabación, se asignará automáticamente un número de versión consecutivo al nombre del archivo.
Página 50 Por defecto, el programa se almacena en un archivo, de la misma forma que con la versión ATEM Mini Pro. No obstante, al grabar cada señal por separado, se crea una carpeta que contiene las imágenes correspondientes a cada una de las fuentes, los archivos de audio y un proyecto de DaVinci Resolve.
Página 51 Por otra parte, también se graba el audio de cada fuente y del micrófono conectado en archivos WAV. Estos se guardan en una subcarpeta denominada Audio Source Files e incluyen el audio en formato estéreo, sin ningún tipo de procesamiento o ecualización. De esta forma, es posible crear una mezcla de audio profesional con programas informáticos especializados.
Página 52 ¿Qué son las capas? El procesamiento en un mezclador normalmente comienza en las entradas, en la izquierda del panel de control, y finaliza en la derecha, donde están las salidas y otras funciones. Esto es debido a que la dinámica de trabajo para producciones en directo con los mezcladores empieza en las entradas.
Página 53 Debido a que el modelo ATEM Mini Pro ISO puede determinar a qué entrada corresponde la imagen y además graba las fuentes en archivos, el número de la cámara estará indicado en los metadatos. Es decir, la cámara 1 en la bandeja de sincronización es realmente la que estaba conectada a la entrada 1 en el...
Página 54 El modo Sobrescribir original es inteligente, dado que analiza el clip seleccionado y la línea de tiempo, y lo añade de manera tal que coincida exactamente con el código de tiempo. Esto significa que todas las tomas que se editen en la línea de tiempo con este modo estarán sincronizadas a la perfección. Además, no es necesario crear puntos de entrada y salida en la línea de tiempo, dado que es posible desplazarse, buscar distintos planos y agregarlos como planos de recurso.
Página 55 Otra ventaja de este control es la posibilidad de seleccionar el ajuste Grabar en todas las cámaras en el panel Grabar con el propósito de capturar las señales de todas las unidades mientras se graba en un disco USB. El beneficio de grabar las señales todas las cámaras es que estas se almacenarán en formato Blackmagic RAW, un tipo de archivo con una colorimetría característica de las películas, la cual es ideal para aplicar ajustes cromáticos avanzados.
Página 56 Preparación de soportes en equipos informáticos Cómo formatear soportes de almacenamiento en equipos Mac La aplicación Utilidad de Discos, incluida en el sistema operativo macOS, permite formatear unidades de almacenamiento mediante el sistema HFS+ o exFAT. Asegúrese de respaldar cualquier información importante que contenga el soporte de grabación, puesto que, al iniciar este procedimiento, se borrarán todos los datos.
Página 57 El cuadro de diálogo Formato en el sistema operativo Windows permite formatear unidades externas mediante el sistema exFAT. Capturar secuencia Esta última función está disponible en los mezcladores ATEM con puerto USB. Capturar imagen Para capturar una imagen de la señal transmitida, presione el botón Capturar. Las capturas se almacenan en el panel multimedia.
Página 58 Al emplear los mezcladores ATEM Mini Pro o Extreme, el generador de código de tiempo se puede configurar de acuerdo con la hora actual o introduciendo un valor manualmente. Para configurar un código de tiempo manualmente: Haga clic en Modo...
Página 59 Los indicadores muestran las fuentes de audio transmitidas al aire y se encienden al seleccionar la opción AFV. Asimismo, es posible ver el volumen de los distintos canales de audio o modificar su balance. La interfaz también cuenta con botones para seleccionar diferentes fuentes Debajo de cada fuente hay un vúmetro, un control para limitar el volumen y un mando giratorio para modificar el balance entre el canal izquierdo y el derecho.
Página 60 Balance de audio El mezclador de audio admite señales en estéreo. Para modificar el balance entre los canales izquierdo y derecho de una cámara u otra fuente de audio, gire el mando hasta el punto deseado. El vúmetro de la cámara 1 aparece atenuado, por lo cual no se utiliza dicha señal de audio, puesto que las opciones no están activadas.
Página 61 Personalización de la mezcla de audio con controles Fairlight El modelo ATEM Mini cuenta con controles de audio Fairlight avanzados que permiten mejorar y perfeccionar la calidad del sonido de cada fuente y de la salida principal. Además, incluye un ecualizador paramétrico de seis bandas y procesadores de dinámica.
Página 62 Control de retraso A veces, al conectar una fuente de audio analógica a una de las entradas para micrófonos del mezclador, es posible que se perciba un sutil retraso en la sincronización entre el audio y la imagen. Por ejemplo, el sonido podría escucharse de forma anticipada.
Página 63 El primer elemento que se observa es la gráfica con los números 1 a 6, situada en la parte superior de la ventana. Los diferentes indicadores corresponden a las distintas bandas y pueden ser ajustados según sea necesario. Cada una de las seis bandas presenta una columna con diferentes parámetros, los cuales varían según la banda que se esté...
Página 64 Ajustes predeterminados para el rango de frecuencias El rango de frecuencias para cada banda se define mediante los botones predeterminados. Por ejemplo, el indicador corresponde a un intervalo de frecuencias bajas que abarca de 30 a 395 Hz. A modo de ejemplo, seleccione un filtro de rechazo en el menú y luego haga clic en cada uno de los indicadores del rango.
Página 65 A continuación, se brinda una descripción de cada filtro. Paramétrico Realce de agudos Realce de graves Este filtro, también conocido Este filtro, también conocido Este filtro, también conocido como bell o campana, permite como high shelf, permite como low shelf, permite aumentar o disminuir un rango aumentar o disminuir el volumen aumentar o disminuir el volumen...
Página 66 Ajustes de dinámica frecuentes El expansor/puerta de ruido, el compresor y el limitador comparten parámetros que permiten ajustar la forma en que cada uno de ellos afecta al audio, por ejemplo, su nivel inicial, duración o intensidad. Los ajustes disponibles varían según la opción seleccionada. Umbral Determina el volumen del audio al cual se activa una función.
Página 67 Compensación Este ajuste permite aumentar el volumen de la señal en general junto con los parámetros de compresión. Debido a que el compresor reduce las partes más fuertes del audio, es posible usar este parámetro para potenciar el sonido sin que ocurra una distorsión. Limitador El limitador evita que los picos de la señal superen un nivel máximo determinado, lo cual es útil para impedir distorsiones abruptas.
Página 68 Dinámicas de trabajo con controles Fairlight Este apartado describe una dinámica de trabajo básica que facilita el uso de las herramientas Fairlight para perfeccionar y mejorar la mezcla de audio. En general, el primer paso para optimizar la mezcla de audio es normalizar todas las fuentes, de modo que su volumen sea el mismo, sin que ocurra una distorsión.
Página 69 Continúe leyendo este apartado para obtener más información al respecto. Ventana de exploración Esta ventana es un organizador de archivos simplificado que permite buscar gráficos en el equipo informático. Muestra todas las unidades conectadas al equipo y brinda la posibilidad de seleccionar distintas carpetas.
Página 70 Búsqueda y selección de archivos Para utilizar una imagen, basta con arrastrarla desde el explorador hacia uno de los espacios vacíos en el panel multimedia. Un indicador muestra el transcurso del proceso. Cabe destacar que es posible arrastrar archivos al panel multimedia aun cuando la transferencia no haya finalizado, ya que el procedimiento continuará...
Página 71 Archivos de imagen La pestaña Multimedia permite utilizar diferentes formatos de archivo, tales como TGA, PNG, BMP, GIF, JPEG y TIFF. Los formatos como TGA incluyen no solo los canales RGB, sino también un canal alfa independiente, el cual permite integrar una máscara. Al cargar este archivo al reproductor multimedia, el programa ATEM Software Control detecta automáticamente la máscara y la asigna a la opción Canal alfa.
Página 72 Como resultado, aparece un canal alfa debajo de los canales RGB. Este incluye una versión en escala de grises de los canales de color combinados en el gráfico. Cabe destacar que es importante hacer clic en el ícono del ojo del canal alfa para asegurarse de que esté seleccionado al momento de crear el archivo TGA.
Página 73 Haga clic en Guardar. Aparecerá una ventana donde se establecerá la resolución deseada. Elija la opción 32 bits/pixel. Esta brinda información suficiente para cuatro canales de 8 bits, que incluyen no solo los canales del rojo, verde y azul, sino también el canal alfa. Haga clic en Aceptar. Se ha guardado el archivo TGA.
Página 74 El módulo de control envía paquetes de instrucciones a la cámara mediante cualquiera de las entradas HDMI del mezclador ATEM Mini. Al conectar una de ellas a la correspondiente en la cámara, esta detecta las instrucciones integradas en la señal, permitiendo de este modo controlar los diferentes parámetros.
Página 75 Ajustes de la cámara El botón para modificar los ajustes de la cámara, situado en la esquina inferior izquierda del controlador, ofrece la posibilidad de ajustar detalles de la señal de cada cámara. En la parte superior de cada controlador se indica si la cámara está...
Página 76 Control del diafragma/pedestal Este control se encuentra en el retículo central de cada controlador y se enciende en rojo cuando la cámara está al aire. Para abrir o cerrar el diafragma, arrastre el círculo hacia arriba o abajo. Al mantener presionada la tecla de mayúsculas simultáneamente, solo cambia la apertura del diafragma.
Página 77 manual. Por consiguiente, es importante comprobar que se haya seleccionado el modo automático. En algunos casos, esto se logra moviendo el anillo de enfoque del objetivo hacia adelante o atrás. Para enfocar mediante un objetivo compatible, haga clic sobre el botón de enfoque automático o deslice el control de enfoque hacia la izquierda o la derecha.
Página 78 Herramientas de DaVinci Resolve para correcciones primarias La ventana del módulo de control de cámaras puede configurarse para que se asemeje a la interfaz de correcciones primarias en un programa de etalonaje y edición. Estas herramientas integradas en la cámara son idénticas a las del programa DaVinci Resolve. En consecuencia, si el usuario está...
Página 79 Círculos cromáticos Haga clic dentro del círculo y arrastre el ratón Nótese que no es preciso modificar el indicador de balance cromático. A medida que este se desplaza, los valores RGB debajo del círculo cambian reflejando los ajustes realizados en cada canal. Mantenga presionada la tecla de mayúsculas y haga clic dentro del círculo.
Página 80 Contraste Este control permite ajustar el intervalo entre los valores más claros y oscuros de una imagen. El efecto es similar al que se obtiene realizando ajustes opuestos mediante los controles generales situados debajo de las opciones Luces y Sombras. El valor predeterminado es 50 %. Saturación Este control permite aumentar o disminuir la cantidad de color en la imagen.
Página 81 Macros ¿Qué es una macro? Una macro es una secuencia de instrucciones que se llevan a cabo automáticamente al presionar un botón. Por ejemplo, es posible grabar una serie de transiciones entre distintas fuentes que incluyan imágenes superpuestas, ajustes del volumen y modificaciones en la configuración de las cámaras. Una vez registradas las instrucciones, pueden ejecutarse inmediatamente presionando dicho botón.
Página 82 Grabación de macros Las macros deben grabarse empleando secuencias claramente definidas de principio a fin y sin cometer errores. Esto se debe a que se registra cada ajuste modificado, botón presionado o cualquier otra acción que se lleve a cabo. Al ejecutar la macro, cada paso será repetido con la misma precisión. Conviene subrayar que una macro solo registra los cambios realizados.
Página 83 Una vez comenzada la grabación, puede llevar a cabo la secuencia de instrucciones en el mezclador. El botón con el símbolo cambia cuando se comienza a grabar. Al finalizar la secuencia de instrucciones, haga clic en el botón de grabación para terminar. Haga clic en el botón BARS del bus...
Página 84 Si la macro se grabó correctamente, el mezclador realizará una disolvencia de 3 segundos entre las barras de color y el color 1, luego se detendrá durante 2 segundos y a continuación llevará a cabo un fundido a negro con una duración de 3 segundos. Todas estas instrucciones se ejecutan presionando un solo botón en la ventana Macros.
Página 85 Después de grabar una macro, aparecerá un botón con su nombre en el espacio asignado. Para ejecutarla, haga clic en Ejecutar. Esto permite seleccionarla solamente o también ejecutarla de inmediato. Creación de macros complejas Una macro puede incluir otras macros más sencillas. Esto permite crear macros de mayor complejidad a partir de varias macros con instrucciones más simples.
Página 86 Ventana para crear macros Editar: Seleccione la macro que desea modificar Crear: y a continuación haga clic sobre este botón Haga clic sobre este para cambiar el nombre o la descripción. botón para abrir la ventana emergente que permite Botón para eliminar macros: crear una macro.
Página 87 HyperDeck, activar la función de control remoto o personalizar los distintos rótulos. Estos ajustes se encuentran agrupados en distintas pestañas. Cuando se emplea un mezclador ATEM Mini Pro o Extreme, aparecerá también una pestaña para la función de visualización simultánea.
Página 88 Separar audio Los modelos ATEM Mini permiten dividir una señal monoaural en dos canales independientes. Esto es útil para mezclar este tipo de fuentes en ambos canales de la salida principal estéreo. Asimismo, es posible agregar un efecto simulador de estéreo mediante los controles de audio Fairlight en la pestaña Audio.
Página 89 Ajustes del modo de visualización simultánea Al emplear un mezclador ATEM Mini Pro o Extreme, estos ajustes brindan la posibilidad de seleccionar la disposición de las ventanas del modo de visualización simultánea. Por otra parte, la posición de las ventanas correspondientes a la señal emitida y el anticipo puede cambiarse haciendo clic en el botón situado...
Página 90 Ajustes para rótulos Ajustes para rótulos La opción Entrada brinda la posibilidad de asignar un nombre abreviado y otro más extenso a cada entrada. La versión abreviada aparecerá en los botones del programa ATEM Software Control. Para identificar la fuente, se utiliza una denominación corta de cuatro caracteres. Los nombres más largos admiten hasta veinte caracteres y aparecen en los menús para seleccionar fuentes en el programa de control y en los distintos paneles ATEM.
Página 91 Está opción está predeterminada en la salida HDMI de la versión ATEM Mini, mientras que en el modelo ATEM Mini Extreme corresponde a la salida HDMI 2. Consulte el apartado Funciones adicionales en el modelo ATEM Mini Pro y ATEM Mini Extreme para obtener más información al respecto.
Página 92 Cómo guardar la configuración En la barra superior del programa ATEM Software Control, seleccione el menú Archivo y luego la opción Guardar como. Se abrirá una nueva ventana donde podrá introducir el nombre del archivo y elegir la carpeta de destino.
Página 93 Las producciones en directo son exigentes y apasionantes a la vez, por lo que es fácil olvidarse de respaldar los archivos guardados al finalizar. Para conservar determinados ajustes, guárdelos en un equipo informático o un soporte externo, tal como una unidad USB. Esto permite acceder a los mismos con facilidad y disponer de un respaldo en caso de que se eliminen sin querer.
Página 94 Aparecerá un aviso de advertencia para confirmar el cambio. Haga clic en Cambiar. Al reiniciar el programa, verá la interfaz en el idioma seleccionado. La interfaz del programa ATEM Software Control está disponible en varios idiomas. Asignación de botones La pestaña Asignación permite asignar entradas a botones específicos en los buses de programa y anticipos.
Página 95 Al instalar la aplicación ATEM Software Control, también se instala el programa utilitario ATEM Setup. Este permite actualizar el modelo ATEM Mini, cambiar el nombre del dispositivo y modificar los ajustes de red, y además ofrece diferentes parámetros para configurar los modos de corte directo o programa/anticipo, y distintos tipos de composiciones.
Página 96 Actualización del modelo ATEM Mini Para actualizar el mezclador, conéctelo directamente al equipo informático mediante un cable USB o Ethernet. Ejecute el programa ATEM Setup. Si la versión del software instalado en el equipo informático es posterior a la de la unidad, aparecerá un cuadro de diálogo solicitando su actualización. Haga clic sobre el mismo y siga las instrucciones que aparecen en la pantalla.
Página 97 Aceptar. Configuración de Open Broadcaster A pesar de que las versiones ATEM Mini Pro y Extreme brindan la posibilidad de transmitir directamente por Internet mediante una red Ethernet, si desea emplear un equipo informático para ello, basta con conectarlo a través del puerto USB-C a fin de que detecte al mezclador como una cámara web.
Página 98 Para vincular el enlace de transmisión de En YouTube Live, aparece la señal transmitida Open Broadcaster a YouTube, haga clic en la mediante la salida WEBCAM OUT del ATEM Mini. opción Start Streaming, situada en la esquina Haga clic en Listo.
Página 99 Ya está transmitiendo en directo por YouTube mediante el programa Open Broadcaster. Una vez que se presiona el botón de fundido a negro en el mezclador, es posible finalizar la transmisión haciendo clic en la opción Stream. NOTA: Debido a que se trata de una transmisión por Internet, es posible que haya cierta demora. Por lo tanto, es importante mirarla por YouTube y confirmar que haya finalizado antes de hacer clic End Stream para evitar interrumpir accidentalmente la señal.
Página 100 Un claro ejemplo es la relación entre el programa informático, el panel de control físico y el panel frontal del modelo ATEM Mini. La interfaz de la aplicación ha sido diseñada para simular el panel de control, con una fila de botones para la señal principal y otra para los anticipos, además de un módulo de transiciones.
Página 101 SUGERENCIA: Si se emplean cuatro unidades Blackmagic Pocket Cinema Camera 4K o 6K con los mezcladores ATEM Mini, también es posible conectar un dispositivo ATEM Camera Control Panel mediante el puerto HDMI, a fin de realizar ajustes en las cámaras.
Página 102 Protocolo DHCP y dirección IP fija La versión ATEM Mini se puede conectar a paneles de control externos y a la red informática mediante una dirección IP fija, configurada por defecto durante el proceso de fabricación. Por su parte, en las versiones ATEM Mini Pro, ATEM Mini Extreme y los paneles ATEM es posible hacerlo también mediante el...
Página 103 Por lo tanto, es necesario asegurarse de que tanto el mezclador ATEM Mini como el dispositivo ATEM 1 M/E Advanced Panel compartan dichos valores, y al igual que con la dirección IP, el último campo debería identificar cada unidad, a fin de evitar conflictos entre sí.
Página 104 NOTA: Si el dispositivo ATEM 1 M/E Advanced Panel no se conecta al mezclador ATEM Mini y muestra un mensaje indicando que está buscando una conexión, basta con introducir la dirección IP correcta en la interfaz del panel. Consulte los siguientes apartados para obtener más información al respecto.
Página 105 Solo el mezclador necesita una dirección IP fija, de forma que sea visible para los paneles dentro de la misma red. Las versiones ATEM Mini Pro y Extreme utilizan el protocolo DHCP de forma predeterminada, por lo que, si va a emplear una red compatible con dicho protocolo a fin de conectar un mezclador a un panel de control, es posible activar la opción...
Página 106 Configuración de la dirección IP del mezclador en el panel externo Para configurar la dirección IP del mezclador ATEM Mini desde el dispositivo ATEM 1 M/E Advanced Panel, siga los pasos descritos a continuación: Para configurar la dirección IP del modelo ATEM 1 M/E Advanced Panel: Si no se ha establecido la comunicación con el mezclador, el panel indicará...
Página 107 Presione el botón junto a la opción en la pantalla del modelo ATEM 1 M/E Advanced Panel y luego utilice las flechas para acceder a la opción de configuración de la dirección IP. Gire los mandos para cambiar los números y recuerde guardar los cambios.
Página 108 Las versiones ATEM Mini Pro o Extreme se pueden conectar a un conmutador de red mediante el puerto Ethernet, a fin de transmitir el programa en directo a la vez que se graba en una unidad de almacenamiento externa conectada al puerto USB-C.
Página 109 Obtención de la clave de transmisión Al configurar la transmisión en directo, se requerirá una clave. Esta será determinada por la plataforma empleada, ya sea YouTube Live, Facebook Live o Twitch. En el siguiente ejemplo, se brinda información acerca de cómo generar dicha clave usando las tres plataformas mencionadas.
Página 110 Composición de imágenes La composición de imágenes es una herramienta muy útil que permite superponer elementos visuales de diferentes fuentes sobre una misma imagen. Para llevar a cabo esta función, se superponen múltiples capas o elementos gráficos sobre una imagen de fondo.
Página 111 Primer plano Gráfico que se colocará sobre la imagen de fondo. Nótese que la composición final no contiene las partes negras del elemento gráfico, ya que estas han sido eliminadas de la imagen. Composición lineal Una composición lineal requiere una fuente para el primer plano y un canal alfa. La señal principal incluye la imagen que se superpone al fondo, mientras que el canal alfa contiene una máscara en escala de grises que permite definir la transparencia.
Página 112 En el caso de una composición lineal, las fuentes son diferentes. En la versión ATEM Mini Extreme, siga los siguientes pasos para configurar una composición previa por luminancia: Seleccione el botón K1LUM en bus correspondiente.
Página 113 Una vez seleccionadas las fuentes, presione la flecha derecha para acceder a los ajustes adicionales y gire los mandos correspondientes para modificar otros parámetros. En la versión ATEM Mini Extreme, siga los siguientes pasos para configurar una composición posterior por luminancia: Seleccione el botón...
Página 114 Este puede conectarse fácilmente al mezclador ATEM a través de la salida HDMI o mediante una tarjeta DeckLink o Intensity de Blackmagic Design, con el objetivo de usar los clips en el mezclador. El fondo verde utilizado se puede sustituir con facilidad para crear animaciones de cualquier duración.
Página 115 Cómo realizar una composición por crominancia El modelo ATEM Mini dispone de un compositor avanzado para superposiciones por crominancia con distintas opciones. Los mandos del dispositivo permiten lograr superposiciones perfectas, mejorando la combinación del fondo con la imagen en primer plano para crear efectos visuales convincentes.
Página 116 La función Muestra permite colocar un recuadro sobre una parte de la imagen para tomar una muestra cromática. Seleccione un área representativa del fondo verde que abarque el mayor rango de luminancia posible. El tamaño predeterminado del recuadro resultará adecuado en la mayoría de los casos, cuando el fondo está...
Página 117 Primer plano Utilice este mando para controlar la opacidad de la máscara en primer plano. Permite determinar la intensidad de la imagen en primer plano sobre el fondo. Al aumentar este valor, es posible rellenar pequeñas áreas de transparencia en la imagen en primer plano. Sugerimos mover el control y detenerse tan pronto como se logra dicho objetivo.
Página 118 Utilice los ajustes cromáticos para lograr una combinación adecuada de la imagen en primer plano con el fondo. SUGERENCIA: Cuando se transmite la composición al aire, se bloquea la muestra cromática y el anticipo. A pesar de que la mayoría de los controles pueden ajustarse, recomendamos evitar hacer cambios a menos que sea sumamente necesario, por ejemplo, realizar modificaciones en el color si las condiciones cambian de manera abrupta.
Página 119 Opciones para composiciones geométricas En la versión ATEM Mini Extreme, siga los siguientes pasos para configurar una plantilla en el compositor de superposiciones previas: Seleccione el botón K1PTN en bus correspondiente. Seleccione la señal que desea superponer. Asimismo, es posible configurar los ajustes de la plantilla, inclusive la forma deseada, mediante el programa ATEM Software Control.
Página 120 Los efectos visuales digitales (DVE) permiten mostrar una imagen más pequeña en un recuadro con bordes sobre la imagen de fondo. Los modelos ATEM Mini cuentan con un canal para efectos visuales que brinda la posibilidad de ajustar el tamaño de las ventanas o girarlas, así como utilizar bordes tridimensionales o sombras paralelas.
Página 121 Puede incluir bordes. Máscara En este caso, el canal alfa es generado por el mezclador. En la versión ATEM Mini Extreme, siga los siguientes pasos para configurar una composición previa con efectos en el compositor 2: Seleccione el botón DVE2 en bus correspondiente.
Página 122 Saturación Permite cambiar la intensidad del color del borde. Luminancia Permite cambiar el brillo del color del borde. Estilo Permite seleccionar el estilo del biselado del borde. Ancho externo Permite ajustar el ancho exterior del borde. Ancho interno Permite ajustar el ancho exterior del borde. Atenuación externa Permite ajustar el contorno exterior del borde, que lo separa de la imagen de fondo.
Página 123 Máscaras Las diferentes funciones para combinar imágenes cuentan con una máscara rectangular ajustable que puede utilizarse para eliminar bordes ásperos y otros artefactos de la señal. Al modificar el largo o el ancho de dicho rectángulo, es posible cubrir diversas partes de la imagen. Asimismo, es posible emplearla como una herramienta creativa para ocultar diversos elementos.
Página 124 Ejemplo 2 En este ejemplo, la composición está al aire, según lo indica el menú en la pantalla del dispositivo. Como el ajuste Próxima transición indica Sí, este se ocultará en la señal transmitida cuando se realice la siguiente transición. Ejemplo 3 En este ejemplo, la composición es visible, dado que el botón ON AIR...
Página 125 Internet. Conexión directa La manera más simple de usar el conversor es conectándolo a un mezclador ATEM Mini Pro Extreme mediante un cable Ethernet. Este lo detectará automáticamente y transmitirá la imagen al presionar el botón...
Página 126 ATEM Mini Pro o Extreme, a fin de garantizar que la señal se transmita a la unidad correcta.
Página 127 La señal se verá en el televisor HDMI conectado al conversor. Indicadores del estado de la red El conversor ATEM Streaming Bridge incluye cuatro luces que brindan información sobre la conexión a la red. Los dos ledes encima del puerto Ethernet indican el estado de la conexión, mientras que el led naranja a la derecha denota que la red funciona correctamente.
Página 128 Una vez que el conversor está configurado con el protocolo DHCP, preste atención al menú Plataforma el dispositivo ATEM Mini Pro o Extreme para ver si el conversor aparece en la lista. El mezclador debería detectarlo automáticamente en la red.
Página 129 Sin embargo, gracias a que los modelos ATEM Mini Pro y Extreme incluyen un motor de transmisión de calidad profesional, es posible aprovecharlo para obtener enlaces de buena calidad en todo el mundo. En consecuencia, esto brinda la posibilidad de establecer redes de estudios que pueden transmitir contenidos entre sí.
Página 130 Requerimientos Para conectarse a Internet, es necesario contar con una conexión tanto en el conversor como en el mezclador desde donde se transmitirá. También es preciso tener una dirección IP pública para el conversor, debido a que el mezclador se debe conectar a dicha unidad. Además, la dirección no debe cambiarse con el paso del tiempo.
Página 131 Tratar de explicar los ajustes de red por teléfono o en un mensaje puede ser complejo, así que hemos simplificado este proceso. La pestaña ATEM Mini Pro en el programa ATEM Setup muestra los ajustes necesarios para la configuración del estudio remoto, y además es posible configurar el mezclador desde allí. Una vez confirmados los ajustes, basta con exportarlos y enviarlos por correo electrónico para aplicarlos al mezclador.
Página 132 Seleccione un nombre personalizado para el servicio. Seleccione la calidad deseada para la transmisión. Haga clic en el botón Export Settings para exportar los ajustes y crear un documento. Envíe un correo electrónico adjuntando el archivo con los ajustes a la persona encargada del mezclador.
Página 133 El nombre proporcionado para el servicio será el que aparezca en el menú de plataformas, en los ajustes de transmisión por Internet del mezclador ATEM Mini Pro. Los ajustes de calidad para la transmisión también coincidirán. ATEM Mini Pro remoto Una vez que la otra persona haya recibido el correo electrónico con el archivo de ajustes para el...
Página 134 El botón se encenderá y el mezclador comenzará a transmitir la señal al conversor. Si el botón parpadea, significa que el mezclador no ha detectado el conversor o que hay algún problema de red en alguno de los dispositivos. A pesar de que hemos intentado que la configuración de los ajustes del conversor sea lo más sencilla y automática posible, en ocasiones los equipos de Internet pueden resultar complejos, por lo cual no se decepcione si no logra configurarlo.
Página 135 Control de grabadores HyperDeck Introducción a los grabadores HyperDeck Es posible conectar hasta cuatro grabadores HyperDeck Studio Mini a una red Ethernet y controlarlos mediante el programa ATEM Software Control o un panel de control ATEM. Esta función es de gran utilidad. Al conectar cuatro unidades HyperDeck al mezclador, es posible grabar la señal transmitida al aire o reproducir imágenes y secuencias previamente guardadas con solo presionar un botón.
Página 136 Si el grabador solo tiene una entrada SDI, como en el caso del modelo HyperDeck Studio Mini, es posible convertir la señal HDMI transmitida por el mezclador ATEM Mini a SDI mediante un conversor, tal como el modelo Blackmagic Mini Converter HDMI to SDI o Blackmagic Teranex Mini HDMI to SDI.
Página 137 Dado que el dispositivo debe avanzar algunos cuadros antes comenzar la reproducción, esta sufrirá un pequeño retraso, a fin de garantizar una transición exitosa. Este modo de funcionamiento es similar al de un videograbador. Ajuste el tiempo de retraso en el campo correspondiente. Según las pruebas realizadas, un tiempo de 5 fotogramas permite obtener mejores resultados.
Página 138 Al elegir una de los dispositivos conectados, es posible ver datos del clip seleccionado que incluyen el nombre, su duración, el tiempo transcurrido y el tiempo restante. Los botones de control se encuentran debajo de los mismos. Grabación Haga clic en este botón para comenzar la grabación. Haga clic nuevamente para detenerla.
Página 139 Configuración de grabadores HyperDecks con ATEM 1 M/E Advanced Panel Luego de conectar el grabador al mezclador de la forma descrita anteriormente, es posible modificar su configuración mediante el panel de control. En primer lugar, presione el botón SETTINGS. Notará que aparecen cuatro opciones en la parte superior de la pantalla: MEZCLADOR, PANEL, HYPERDECKS ASIGNAR BOTONES.
Página 140 Presione las flechas o el botón 3 en el teclado numérico del panel para acceder al tercer ajuste disponible en el menú HYPERDECKS. En la pantalla, verá la dirección IP de la unidad seleccionada. Cada mando situado debajo de la pantalla corresponde a un número.
Página 141 Control de grabadores HyperDecks con ATEM 1 M/E Advanced Panel Es posible controlar los grabadores desde el panel. Para ello, presione el botón MEDIA PLAYERS y luego seleccione la opción HYPERDECKS en la pantalla del dispositivo. Si el mezclador cuenta con más de dos reproductores multimedia, quizás sea necesario presionar las flechas una vez dentro del menú para acceder a los controles del grabador.
Página 142 Consulte el apartado Conexión a redes para obtener más información al respecto. Para conectar un mezclador ATEM Mini Pro a un panel ATEM 1 M/E Advanced Panel, basta con enchufar un cable estándar CAT5 en los respectivos puertos Ethernet.
Página 143 Cómo emplear el ATEM 1 M/E Advanced Panel ATEM 1 M/E Advanced Panel Uso del panel de control Mezclas y efectos Los buses de programa y anticipos y los indicadores para los nombres de las fuentes se emplean en forma conjunta al alternar entre distintas señales.
Página 144 Bus de programa El bus de programa permite cambiar rápidamente las señales que se transmiten a través de la salida principal. El botón correspondiente a la fuente seleccionada se enciende de color rojo. Asimismo, parpadeará cuando se trate de una fuente adicional. Al presionar SHIFT, se muestra su nombre. Bus de anticipos El bus de anticipos permite seleccionar una señal para verla antes de emitirla al aire.
Página 145 Botón AUTO Este botón permite llevar a cabo la transición seleccionada según la duración indicada. Esta puede ajustarse en el menú respectivo y se indica en la pantalla Transition Rate, situada en el módulo de control de transiciones, al presionar el botón correspondiente a la transición. Durante la transición, el botón AUTO se enciende de color rojo, y el indicador junto a la palanca se ilumina...
Página 146 Control de transiciones y composiciones previas Botón ON AIR Estos botones indican las composiciones que están al aire. Asimismo, permiten mostrar u ocultar inmediatamente elementos superpuestos en la señal transmitida. Botón MACRO Este botón permite seleccionar las funciones relativas a las macros. SUGERENCIA: Si se han grabado más de 10 macros, es posible acceder a las mismas a través del menú...
Página 147 Botones M/E Estos botones permiten seleccionar el banco de mezcla y efectos que se desea utilizar, dado que algunos modelos de mezcladores ATEM cuentan con más de uno. Al seleccionar un banco, la pantalla del dispositivo mostrará los ajustes disponibles para el mismo. Presione los botones M/E numerados del 1 al 4 para seleccionar el panel correspondiente que desea controlar.
Página 148 Por ejemplo, siga los pasos descritos a continuación para cambiar la suavidad del borde en una cortinilla: Presione el botón WIPE. Presione la flecha derecha para acceder a la tercera pantalla de ajustes. Gire el mando situado junto a la opción ATENUACIÓN para modificar la suavidad del borde.
Página 149 Control de la palanca de mando Asignación de botones Tanto el programa informático como el panel control físico permiten asignar las principales fuentes a los botones más accesibles en los buses de programa y anticipos. Las fuentes que se emplean con menor frecuencia pueden asignarse a otros botones menos destacados.
Página 150 Corte directo El corte directo es la transición más simple que puede realizarse con el mezclador. En este tipo de transición, la señal transmitida a través de la salida principal cambia inmediatamente de una fuente a otra. Secuencia de imágenes en la señal transmitida al realizar un corte directo Un corte puede llevarse a cabo directamente desde el bus de programa o mediante el botón en el módulo de control de transiciones.
Página 151 Para realizar un corte directo mediante el botón CUT: En el bus de anticipos, seleccione la fuente que desea emitir al aire. La imagen transmitida no cambiará. En el módulo de control de transiciones, presione el botón CUT. Las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.
Página 152 Al finalizar la transición, las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal. Cada transición tiene una duración independiente, lo cual permite aumentar la velocidad simplemente eligiendo el tipo de transición y presionando el botón AUTO. Este valor se almacena en la memoria del dispositivo hasta que el usuario lo modifique nuevamente.
Página 153 Presione el botón y determine la duración de la transición mediante el menú en la pantalla del dispositivo. Opciones para disolvencias Tiempo Duración de la transición en segundos y fotogramas. Fundidos Al igual que la disolvencia, el fundido consiste en una transición gradual de una fuente a otra. Sin embargo, el plano saliente da paso a una fuente intermedia que permanece en la pantalla durante unos instantes hasta fundirse gradualmente con el plano siguiente.
Página 154 Presione el botón y luego seleccione la fuente intermedia y la duración de la transición desde el menú en la pantalla del dispositivo. Opciones para fundidos Tiempo Duración de la transición en segundos y fotogramas. Intermedio Fuente intermedia que puede ser cualquier señal. Generalmente proviene de los generadores de color o los reproductores multimedia y se utiliza en la transición de un plano a otro.
Página 155 Presione uno de los botones a fin de seleccionar una fuente para el borde. Mantenga presionado el botón SHIFT para seleccionar fuentes adicionales, tales como reproductores multimedia o generadores de color. Presione uno de los botones a fin de seleccionar una fuente para el borde. Mantenga presionado el botón SHIFT para seleccionar fuentes...
Página 156 Normal La dirección normal de la transición para formas geométricas cerradas, tales como círculos, rombos y cuadrados, es desde el centro de la pantalla hacia afuera. Invertir Al invertir la transición, esta comienza desde los bordes de la pantalla hacia el centro.
Página 157 Posición La ubicación del centro de la forma geométrica en la pantalla puede modificarse, si la forma lo permite, mediante la palanca de mando en el panel de control o los campos correspondientes en el panel de transiciones del programa informático. Al mover la palanca de mando, cambiarán los valores en la interfaz de la aplicación.
Página 158 Transiciones con gráficos Para realizar una transición con gráficos en el modelo ATEM 1 M/E Advanced Panel: Seleccione el tipo de transición mediante el botón respectivo. La pantalla del dispositivo mostrará los ajustes disponibles. Cuando los efectos visuales están siendo utilizados en otra composición previa, no será posible seleccionar un tipo de transición con efectos si dicha composición está...
Página 159 Imágenes para cortinillas con gráficos Para realizar una cortinilla con gráficos, es necesario disponer de un elemento fijo que se usa como borde y se desplaza en forma horizontal a través de la pantalla. Este debería ser una especie de pancarta vertical cuyo ancho no supere el 25 % del ancho total de la pantalla.
Página 160 Grabación de macros en el modelo ATEM 1 M/E Advanced Panel El modelo ATEM 1 M/E Advanced Panel permite grabar y ejecutar macros independientemente del programa ATEM Software Control. Todas las funciones que este último ofrece también pueden llevarse a cabo en el panel de control.
Página 161 Presione el botón WIPE para cerciorarse de que la macro registre el tipo de transición seleccionado. Utilice el menú en la pantalla para configurar una transición de 3:00 segundos. Presione el botón AUTO para realizar la transición entre las barras de color y el color 1. Presione el botón MACRO para regresar a la pantalla de inicio.
Página 162 Uso del dispositivo ATEM Camera Control Panel Tradicionalmente, las unidades de control de cámaras, o CCU, han sido diseñadas a fin de ser utilizadas en escritorios con módulos independientes para cada cámara. El dispositivo ATEM Camera Control Panel es una solución portátil que puede colocarse sobre una superficie plana y cuenta con cuatro módulos CCU integrados que permiten controlar cuatro cámaras Blackmagic Pocket Cinema Camera de manera simultánea.
Página 163 En caso de emplear solo el panel de control de cámaras con un mezclador y un equipo informático en una red compartida, conecte el panel al mezclador, y luego el otro puerto Ethernet a su PC. Después de conectar el panel al equipo ATEM, se encenderán las luces del panel y se mostrará la cámara asignada en las pantallas de cada módulo CCU.
Página 164 NOTA: Las versiones ATEM Mini Pro y Extreme no cuentan con una dirección IP fija porque han sido diseñadas para emplearse mediante el protocolo DHCP. Recomendamos configurar una dirección manualmente si conectará la unidad directamente a un equipo ATEM Camera Control Panel.
Página 165 Para configurar la dirección IP del panel de control: Si desea que el panel determine la dirección IP compatible de forma automática, presione el botón DHCP SÍ. SUGERENCIA: Si conoce la dirección IP de su red, puede ir a la siguiente pantalla para confirmar que el panel haya seleccionado una dirección compatible.
Página 166 En la parte superior de la pantalla de inicio, se visualiza el banco de cámaras seleccionado. Esto es importante cuando se emplea el dispositivo junto con mezcladores ATEM más grandes que admiten hasta 20 cámaras Blackmagic Design. Por ejemplo, en caso de estar controlando ocho cámaras y querer contar con un módulo exclusivo para cada una, es posible asignar las cámaras 1 a 4 a cada módulo del banco A, y luego las...
Página 167 Durante una producción en directo, puede presionar el botón BANCO A/B para alternar entre ellos,, lo cual brinda la posibilidad de controlar de inmediato las cámaras asignadas a los módulos. Esta es una forma más rápida y organizada de manejar las cámaras, en vez de alternar entre ellas en cada CCU durante una transmisión.
Página 168 Ajustes Al presionar el botón AJUSTES en la pantalla de inicio, es posible acceder a los distintos parámetros del panel mediante la flecha. Por ejemplo, en el primer grupo, aparecen los ajustes del protocolo DHCP y la dirección IP, los cuales se describen en el apartado que muestra cómo modificar los ajustes de red al conectar el panel a un mezclador ATEM.
Página 169 luces, mientras que los mandos BLACK/FLARE facilitan el ajuste de los valores RGB para las sombras. A fin de ajustar los tonos intermedios, es necesario mantener presionado el botón situado debajo de estos controles y utilizar los mandos de las sombras. Los controles de balance cromático permiten ajustar los canales rojo, verde y azul para la ganancia general, los tonos intermedios y el pedestal.
Página 170 Los otros controles y mandos giratorios de este grupo permiten ajustar la sensibilidad de la palanca y el límite máximo de ganancia, o bloquear y desbloquear el módulo, entre otras posibilidades. Consulte el siguiente apartado para obtener más información al respecto. Control de cámaras Este apartado describe todas las funciones de cada módulo CCU y brinda información general sobre cómo controlar las cámaras.
Página 171 Ajustes predeterminados Los botones numerados a lo largo de la parte superior de cada uno de los módulos permiten almacenar y cargar rápidamente hasta cinco configuraciones predeterminadas. Por ejemplo, una vez realizados los ajustes en una cámara, al estar listo para la transmisión, es posible guardarlos y aplicarlos cuando sea necesario a otra de las unidades.
Página 172 Ganancia general La configuración de la sensibilidad ISO y la ganancia en las cámaras de Blackmagic Design se pueden ajustar utilizando los controles destinados a ello en el panel CCU. Para incrementar la ganancia general, presione la flecha hacia arriba, situada al lado del indicador MASTER GAIN.
Página 173 Control absoluto El modo de control absoluto hace que los ajustes estén siempre sincronizados con los botones y mandos correspondientes. NOTA: Cabe destacar que cuando el panel funciona en modo de control absoluto, al modificar ajustes desde el programa ATEM Software Control o desde uno de los módulos CCU, el siguiente ajuste que se realice en el panel de control resultará...
Página 174 Controles para el balance de blancos y negros Las dos filas de mandos giratorios se utilizan a fin de ajustar el balance cromático de los niveles de blanco y negro (ganancia y pedestal, respectivamente). Para realizar cambios, basta con mover los controles rojo, verde y azul hacia la izquierda o la derecha.
Página 175 Por otro lado, la palanca cuenta con una rueda que permite controlar el nivel del pedestal. Dicha rueda estriada proporciona un control más firme, y la parte superior de la palanca presenta un indicador que muestra la posición física de la misma. Gire la rueda hacia la derecha para aumentar el nivel del pedestal y hacia la izquierda para disminuirlo.
Página 176 El dispositivo ATEM Camera Control Panel es una manera interesante, práctica y eficiente de controlar las cámaras Blackmagic Design en producciones en directo. Estamos convencidos de que disfrutará la experiencia, ya que permite ajustar la exposición y otros ajustes de la cámara, brindando así la posibilidad a los operadores de concentrarse en el encuadre y el enfoque.
Página 177 Audio integrado en fuentes HDMI El modelo ATEM Mini cuenta con un mezclador de audio que permite utilizar el audio integrado en las señales HDMI de las cámaras, servidores multimedia y otras entradas sin la necesidad contar con un equipo externo.
Página 178 Uso de otras consolas de audio Uso de consolas de audio Una consola de audio conectada al mezclador ATEM Mini brinda la posibilidad de utilizar ambas manos para realizar varios ajustar al mismo tiempo. La consola puede conectarse al equipo informático como un dispositivo MIDI y se comunica con este mediante los comandos utilizados en los paneles Mackie Control.
Página 179 Ejecute el programa ATEM Software Control para que busque automáticamente la consola utilizando el primer puerto del primer dispositivo MIDI que encuentre. Haga clic en la pestaña Audio para ver la consola de audio virtual del programa. Intente mover los reguladores de ganancia en la consola y compruebe que los controles del programa reflejen el aumento o la disminución correspondiente.
Página 180 Foro El foro de Blackmagic Design permite compartir ideas creativas y constituye un recurso útil para obtener más información sobre nuestros productos. Por otra parte, brinda la posibilidad de encontrar rápidamente respuestas suministradas por usuarios experimentados o por el personal de Blackmagic Design.
Página 181 Normativas Tratamiento de residuos de equipos eléctricos y electrónicos en la Unión Europea: Este símbolo indica que el dispositivo no debe desecharse junto con otros residuos domésticos. A tales efectos, es preciso llevarlo a un centro de recolección para su posterior reciclaje. Esto ayuda a preservar los recursos naturales y garantiza que dicho procedimiento se realice protegiendo la salud y el medioambiente.
Página 182 Aviso para Singapur El adaptador provisto con el dispositivo de Blackmagic Design es compatible con distintas tomas de corriente. Cada uno de los enchufes está marcado con los números de modelo APD2-UK o APD2-EU y está aprobado para su uso en Singapur.
Página 183 (c) reparar cualquier daño o mal funcionamiento provocado por el uso de piezas o repuestos no suministrados por Blackmagic Design; o (d) brindar servicio técnico a un producto que haya sido modificado o integrado con otros productos, cuando dicha modificación o integración tenga como resultado un aumento de la dificultad o el tiempo necesario para reparar el producto.

Blackmagic Design ATEM Mini Manual De Instalación Y Funcionamiento

Enlaces rápidos

Manuales relacionados para Blackmagic Design ATEM Mini

Resumen de contenidos para Blackmagic Design ATEM Mini
