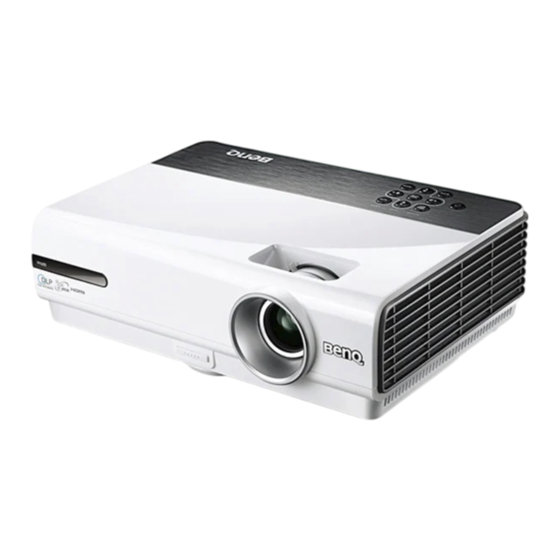

- Página 1 W600 Proyector digital Manual del usuario Bienvenido...
- Página 2 Contenido Instrucciones de Cómo ocultar la imagen ......39 Bloqueo de las teclas de control ..39 seguridad importantes..3 Congelación de la imagen....40 Introducción .......7 Uso de la función FAQ ......40 Funcionamiento en altitudes Características del proyector....7 elevadas..........40 Contenido del paquete ......8 Ajustar el sonido ........41 Vista exterior del proyector ....
- Página 3 Instrucciones de seguridad importantes Su proyector está diseñado y probado para cumplir los estándares más recientes de seguridad en equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto.
- Página 4 Instrucciones de seguridad (continuación) Durante el funcionamiento, la No coloque este producto sobre una lámpara alcanza temperaturas mesa, superficie o carro inestable. Se extremadamente altas. Deje que el podría caer y dañar seriamente. proyector se enfríe durante aproximadamente 45 minutos antes de retirar el conjunto de la lámpara para sustituirla.
- Página 5 Instrucciones de seguridad (continuación) No coloque este proyector en ninguno No obstruya los orificios de ventilación. de los entornos siguientes. - No coloque este proyector sobre una - Espacios reducidos o con una ventilación manta, otro tipo de ropa de cama o insuficiente.
- Página 6 Si se Si utiliza un kit de montaje en techo de derrama algún líquido en el interior del una marca que no sea BenQ, existe el proyector puede que deje de funcionar. riesgo de que el proyector se caiga del Si el proyector se moja, desconéctelo de...
- Página 7 Introducción Características del proyector El proyector combina un sistema de proyección óptica de alto rendimiento y un diseño sencillo, haciendo de éste un producto altamente fiable y fácil de utilizar. El proyector cuenta con las siguientes características. • Dos entradas HDMI (v1.3) •...
- Página 8 Mando a distancia con pila (UK) (US) (COREA) (CINA) (AU) (GIAPPONE) (EU) Cable de alimentación Cable VGA W600 Video Projector Quick Start Guide 2009 P/N: 4J.J1U01.001 Guía de inicio rápido CD del manual del usuario Tarjeta de garantía* Accesorios opcionalesi Kit de lámpara de...
- Página 9 Vista exterior del proyector Sensor frontal de infrarrojos del Parte frontal/superior mando a distancia Botón de extracción rápida Lente de proyección Panel de control externo (Consulte "Proyector" en la página para más detalles.) Conductos de ventilación (entrada de aire frío) Altavoz de audio Anillos de enfoque y zoom Conector de entrada S-VÍDEO...
- Página 10 Controles y funciones Proyector BLANK Permite ocultar la imagen en pantalla. Consulte "Cómo ocultar la imagen" en la página 39 para más detalles. Deformación trapez./flechas de dirección Abajo) Le permiten corregir manualmente las POWER TEMP LAMP imágenes distorsionadas a causa del ángulo de proyección.
- Página 11 Mando a distancia Cursor Arriba /Corrección trapezoidal : permite desplazarse por los menús OSD y cambiar los valores de los mismos. Consulte "Utilización de los menús" en la página 25 para más detalles. : permite corregir manualmente las imágenes distorsionadas que provoca el ángulo de proyección.
- Página 12 ASPECTO POWER DESACTIVADA Permite seleccionar las relaciones de aspecto de Permite apagar el proyector. Consulte"Apagado la pantalla. Consulte "Selección de la relación de del proyector" en la página 42 para más detalles. aspecto" en la página 32 para más detalles. S-VIDEO CONTRASTE Muestra la selección de fuente S-VIDEO.
- Página 13 Sustitución de la pila del mando a distancia Presione el elemento de apertura en la dirección de la flecha. Inserte las pilas incluidas teniendo en cuenta la polaridad (+/-) como se muestra aquí. Vuelva a colocar la bandeja en su lugar. •...
- Página 14 Adquiera el kit de montaje en el techo para proyectores BenQ para instalar el proyector en el techo. Configure Frontal techo en el menú CONF. SIST.: Básica > Posición proyector tras encender el proyector.
- Página 15 BenQ ha creado una tabla de tamaños de pantalla de relación de aspecto 4:3 para ayudarle a identificar la ubicación correcta para el proyector. Consulte la sección "Dimensiones de...
- Página 16 Cómo determinar la posición del proyector para un tamaño de pantalla concreto Seleccione el tamaño de la pantalla. Consulte la tabla y busque la medida más próxima al tamaño de su pantalla en las columnas de la izquierda "Pantalla16:9". Con este valor, observe la parte derecha de la fila para buscar la distancia media a la pantalla que corresponda en la columna "Media".
- Página 17 10088 Hay una tolerancia del 5% entre estas cifras debido a las variaciones de los componentes ópticos. BenQ recomienda que si pretende instalar permanentemente el proyector, debería probar primero físicamente el tamaño de proyección y la distancia utilizando el proyector mismo antes de realizar la instalación para poder corregir estas características ópticas del...
- Página 18 Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: Apagar todo el equipo antes de realizar cualquier conexión. Utilizar los cables de señal correctos para cada fuente. Insertar los cables firmemente. En las conexiones mostradas a continuación, algunos de los cables no se incluyen con el proyector (consulte "Contenido del paquete"...
- Página 19 Conexión de dispositivos de fuente de vídeo Puede conectar el proyector a varios dispositivos de fuente de vídeo que dispongan de las siguientes tomas de salida: • HDMI • Componente de vídeo • S-Vídeo • Vídeo (compuesto) Debe conectar el proyector a un dispositivo de fuente de vídeo mediante sólo uno de los modos de conexión anteriores;...
- Página 20 Conectar dispositivos fuente HDMI El proyector ofrece un toma de entrada HDMI que le permite conectarlo a un dispositivo fuente HDMI como un reproductor de DVD, un sintonizador DTV o una pantalla. HDMI (High-Definition Multimedia Interface) soporta la transmisión de datos de vídeo descomprimido entre dispositivos compatible como sintonizadores DTV, reproductores de DVD y pantallas con un único cable.
- Página 21 Conexión a dispositivos de fuente de Componente de vídeo Observe el dispositivo de fuente de vídeo para ver si hay alguna toma de salida de Componente de vídeo que no esté en uso: • Si es así puede continuar con este procedimiento. •...
- Página 22 Conexión a dispositivos de fuente de S-Vídeo Observe el dispositivo de la fuente de vídeo para ver si hay alguna toma de salida de S-Vídeo que no esté en uso: • Si es así puede continuar con este procedimiento. • Si no es así...
- Página 23 Conexión a dispositivos de fuente de Vídeo compuesto Observe el dispositivo de la fuente de vídeo para ver si hay alguna toma de salida de Vídeo compuesto que no esté en uso: • Si es así puede continuar con este procedimiento. •...
- Página 24 Funcionamiento Encendido del proyector Conecte el cable de alimentación al proyector y a una toma de corriente de pared. Encienda el interruptor de la toma de corriente de la pared (donde corresponda). Compruebe que POWER (Luz del indicador de encendido) en el proyector se ilumina en naranja tras conectar la unidad.
- Página 25 Utilización de los menús El proyector está equipado con menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. A continuación, se incluye un resumen del menú OSD. Icono del menú principal Menú principal Resaltado Estado Submenú Pulse MENU/ EXIT para ir a la página anterior o...
- Página 26 Uso de la función de contraseña Por razones de seguridad y para evitar el uso no autorizado, el proyector incluye una opción para configurar la seguridad con contraseña. La contraseña se puede configurar desde el menú de visualización en pantalla (OSD). Para obtener detalles sobre el funcionamiento del menú...
- Página 27 Anote el número y apague el proyector. Póngase en contacto con el centro local de asistencia técnica de BenQ para que le ayuden a descodificar el número. Es posible que deba presentar el justificante de compra del proyector para verificar que es un usuario autorizado.
- Página 28 Desactivación de la función de contraseña Para deshabilitar la protección mediante contraseña, vaya al menú CONF. SIST.: Avanzada > Configur. seguridad> Activar Bloqueo después de abrir el sistema de menús . Aparecerá el mensaje 'INTRODUCIR OSD. Seleccione Desactivado presionando CONTRASEÑA'. Inserte la contraseña actual. i.
- Página 29 Cambio de la señal de entrada El proyector se puede conectar a múltiples dispositivos a la vez. Sin embargo, sólo puede mostrar una pantalla completa en cada momento. Asegúrese de que la función Autobúsqueda rápida del menú FUENTE está Activado (lo está por defecto) si desea que el proyector busque señales automáticamente.
- Página 30 Ajusta el enfoque de la imagen proyectada Ajuste del ángulo de proyección El proyector está equipado con una base de ajuste de fácil extracción y una base de ajuste posterior. Todas ellas permiten cambiar la altura de la imagen así como el ángulo de proyección.
- Página 31 Ajuste del tamaño y claridad de la imagen Ajuste la imagen proyectada al tamaño necesario mediante el anillo de ZOOM. FOCUS A continuación, centre la imagen mediante el anillo de ENFOQUE. FOCUS Corrección de la deformación trapezoidal La deformación trapezoidal se refiere a una situación en la que la imagen proyectada es notablemente más ancha en la parte superior o en la parte inferior.
- Página 32 La "relación de aspecto" es la proporción entre el ancho y la altura de la imagen. Para el W600, la relación de aspecto predeterminada es 16:9.La mayoría de televisores analógicos y ordenadores tienen la relación 4:3 y los televisores digitales y DVDs normalmente utilizan la relación 16:9.
- Página 33 Acerca de la relación de aspecto En las siguientes imágenes, las partes en negro son zonas inactivas mientras que las blancas son activas. Los menús OSD pueden mostrarse en las zonas negras sin utilizar. Automática: Cambia la escala de una imagen de manera proporcional para ajustarla a la resolución Imagen de 16:10 original del proyector en su ancho...
- Página 34 Optimizar la imagen Utilización de Color de la pared Cuando realice la proyección sobre una superficie de color, una pared que no sea blanca, por ejemplo, la característica Color de la pared le puede ayudar a corregir el color de la imagen proyectada para evitar posibles diferencias de color entre la fuente y las imágenes proyectadas.
- Página 35 Configuración del modo Usuario 1/Usuario 2 Si los modos de imagen actualmente disponibles no se ajustan a sus necesidades, dispone de dos modos que pueden ser definidos por el usuario. Puede utilizar cualquiera de los modos de imagen (excepto Usuario 1/Usuario 2) como punto de partida y personalizar la configuración.
- Página 36 Ajuste del Color Resalte Color en el menú IMAGEN y ajuste los valores pulsando en el proyector o en el mando a distancia. Un ajuste bajo genera colores menos saturados. Si el ajuste es demasiado alto, los colores de la imagen se exageran y la imagen carece de realismo. Ajuste del Matiz Resalte Matiz en el menú...
- Página 37 Administración de color 3D En la mayoría de los lugares de instalación, la administración de color no será necesaria, por ejemplo, en clases, salas de conferencias o salones en los que se deje la luz encendida, o en lugares en los que entre la luz del sol a través de las ventanas. La administración de color se considerará...
- Página 38 Configuración del temporizador de presentación El temporizador de presentación indica el tiempo de presentación en la pantalla para lograr una mejor gestión del tiempo cuando se realicen presentaciones. Siga estos pasos para utilizar esta función: Vaya a CONF. SIST.: Básica > Temporizador de presentación y presione MODE/ENTER para mostrar la página Temporizador de presentación.
- Página 39 Cómo ocultar la imagen Para dirigir toda la atención del público al presentador, puede utilizar la tecla BLANK del proyector y el mando a distancia para ocultar la imagen que se esté mostrando. Pulse cualquier tecla en el proyector o en el mando a distancia para restaurar la imagen.
- Página 40 Congelación de la imagen Pulse el botón FREEZE en el control remoto para congelar la imagen. La palabra 'FREEZE' aparecerá en la esquina superior izquierda de la pantalla. Para desactivar la función, pulse cualquier tecla en el proyector o el mando a distancia. Incluso cuando una imagen está...
- Página 41 Ajustar el sonido Los ajustes del sonido realizados como a continuación, afectarán a los altavoces del proyector. Asegúrese de haber realizado la conexión correcta en la entrada de audio del proyector. Consulte "Conexión" en la página 18 para saber cómo se conecta la entrada de audio ENTRADA SALIDA...
- Página 42 Personalización de la visualización de los menús del proyector Los menús de visualización en pantalla (OSD) se pueden configurar de acuerdo con sus preferencias. Los siguientes ajustes no afectan a los ajustes de proyección, ni al funcionamiento o al rendimiento del proyector. •...
- Página 43 Funcionamiento del menú Sistema de menús Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de señal seleccionada. Menú Submenú Opciones principal Color de la Desactivado/Amarillo claro/ pared Rosa/Verde claro/Azul/Pizarra Relación de Automática/Real/4:3/16:9 aspecto Clave auto.
- Página 44 Desactivar/5 min/10 min/15 min/ Apagado automático 20 min/25 min/30 min Desactivar/5 min/10 min/15 min/ Temporizador en blanco 20 min/25 min/30 min Bloqueo de teclas del panel Activado/Desactivado Desactivar/30 min/1 h/2 h/3 h/ Temporizador 4 h/8 h/12 h Pantalla bienvenida BenQ/Negro/Azul Funcionamiento...
- Página 45 Refrigeración Desactivado/Activado rápida Modo altitud elevada Desactivado/Activado Configuración Silencio Desactivado/Activado audio Volumen Valores: 0 ~ 10 Encendido/apagado Desactivado/Activado tono de timbre Modo Lámpara Normal/Económico Configurac. Rest. tempor. lámp. lámpara CONF. Hora De Lámpara Equivalente SIST.: Cambiar Configur. contraseña Avanzada seguridad Activar Bloqueo Desactivado/Activado 9600/19200/38400/57600/...
- Página 46 Descripción de cada menú FUNCIÓN DESCRIPCIÓN Corrige el color de la imagen proyectada cuando la superficie de Color de la proyección no es de color blanco. Consulte la "Utilización de Color pared de la pared" en la página 34 para obtener información detallada. Existen cuatro opciones para definir la relación de aspecto de la Relación de imagen según la fuente de la señal de entrada.
- Página 47 Los modos de imagen predefinidos se proporcionan para optimizar la configuración de la imagen más adecuada del proyector para el Modo imagen tipo de programa de que disponga. Consulte "Selección de un modo de imagen" en la página 34 para más detalles. Selecciona el modo de imagen que se adapta mejor a sus necesidades Modo de de calidad de imagen y la ajusta según las opciones que se muestran...
- Página 48 30 minutos y 12 horas. Permite seleccionar la pantalla de logotipo que se muestra durante Pantalla el inicio del proyector. Hay tres opciones disponibles: Logo de bienvenida BenQ, pantalla negra o pantalla Azul. Funcionamiento...
- Página 49 Si selecciona Activado, se activa la función y el tiempo de enfriamiento del proyector disminuirá de 90 segundos a Refrigeración aproximadamente 30 segundos. rápida Si intenta reiniciar el proyector tras el proceso de enfriamiento rápido, quizá no se encienda correctamente y los ventiladores de refrigeración volverán a encenderse.
- Página 50 FUNCIÓN DESCRIPCIÓN FAQ- Imagen e instalación Muestra las posibles soluciones a los problemas con que se pueda FAQ- encontrar. Características y servicio Fuente Muestra la fuente de señal actual. Modo imagen Muestra el modo seleccionado en el menú IMAGEN. Resolución Muestra la resolución original de la señal de entrada.
- Página 51 Mantenimiento Cuidados del proyector El proyector necesita poco mantenimiento. Lo único que debe hacer con regularidad es limpiar la lente. No retire ninguna pieza del proyector, excepto la lámpara. Póngase en contacto con su proveedor si necesita sustituir otras piezas. Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie.
- Página 52 Información sobre la lámpara Cómo conocer las horas de uso de la lámpara Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la lámpara. El método de cálculo de la duración de lámpara es el siguiente: Duración total (equivalente) de la lámpara = 1 (horas de uso en modo Económico) + 4/2,5 (hora de uso en modo Normal)
- Página 53 Una lámpara usada puede hacer que el proyector no funcione correctamente y, en circunstancias excepcionales, la lámpara puede incluso explotar. Visite el sitio Web http://lamp.benq.com para obtener información sobre las lámparas de repuesto. La LAMP (luz indicadora de la lámpara) y la TEMP (luz de advertencia de temperatura) se iluminarán cuando la temperatura de la lámpara sea demasiado alta.
- Página 54 • Para garantizar un funcionamiento óptimo del proyector, se recomienda adquirir una lámpara para proyectores BenQ cuando deba sustituirla. Apague el proyector y desconéctelo de la toma de corriente. Si la temperatura de la lámpara es demasiado elevada, espere unos 45 minutos hasta que se enfríe para evitar quemaduras.
- Página 55 Levante la palanca para que quede en posición vertical. Utilice la palanca para retirar la lámpara del proyector lentamente. • Si lo hace demasiado rápido puede que se rompa la lámpara y salten cristales en el proyector. • No coloque la lámpara en lugares donde pueda salpicarle el agua, que estén al alcance de los niños o cerca de materiales inflamables.
- Página 56 Restablecimiento del temporizador de lámpara. Cuando desaparezca el logotipo de inicio, abra el menú de visualización en pantalla (OSD). Vaya al menú CONF. SIST.: Avanzada > Configurac. lámpara. Pulse MODE/ENTER. Aparecerá la página Configurac. lámpara. Pulse para resaltar Rest. tempor. lámp. y pulse MODE/ENTER.
- Página 57 Indicadores Estado y descripción Encendido Temperatura Lámpara Eventos relacionados con la alimentación Naranja Desactivado Desactivado Modo de espera. Verde Desactivado Desactivado En proceso de encendido. Parpadeante Verde Desactivado Desactivado Funcionamiento normal. Naranja El proyector debe enfriarse durante 90 Desactivado Desactivado Parpadeante segundos tras apagar la unidad.
- Página 58 Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la entrada de CA del proyector y el cable de No se recibe corriente del cable de alimentación a la toma de corriente. Si dicha alimentación.
- Página 59 Especificaciones Especificaciones del proyector Todas las especificaciones están sujetas a cambio sin previo aviso. General Nombre del producto Proyector digital Nombre del modelo W600 Ópticas 720p, 1280 x 720 Resolución Sistema óptico 1 CHIP DMD Lente F/Número F = 2,55 a 2,72, f = 21,53 a 24,49 mm Lámpara...
- Página 60 Dimensiones 06 mm (Ancho) x 97 mm (Alto) x 216 mm (Profundo) 306,00 55,20 Instalación del montaje en el techo * Tornillos para montaje en el techo: M4 x 14 (Máx. L=14. Mín. L=12) 106,09 109,22 Unidad: mm Especificaciones...
- Página 61 Tabla de tiempos Frecuencias admitidas para la entrada de PC Resolución Frecuencia Frecuencia Frecuencia de Modo horizontal vertical píxel (KHz) (Hz) (MHz) 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 720 x 400 37,927...
- Página 62 Resolución Frecuencia Frecuencia Frecuencia de Modo horizontal vertical píxel (KHz) (Hz) (MHz) 55,935 59,887 106,500 WXGA+_60 1440 x 900 70,635 74,984 136,750 WXGA+_75 1400 x 1050 65,317 59,978 121,750 SXGA+_60 1600 x 1200 75,000 60,000 162,000 UXGA 640 x 480@67Hz 35,000 66,667 30,240...
- Página 63 Frecuencia admitida para la entrada del Componente-YP Formato de señal Frecuencia horizontal (KHz) Frecuencia vertical (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 1080P@60Hz 67,5 60,00...
- Página 64 Frecuencias admitidas para la entrada HDMI (HDCP) Resolución Frecuencia Frecuencia Frecuencia Modo horizontal vertical de píxel (KHz) (Hz) (MHz) 720 x 400 37,927 85,039 35,5 720 x 400_85 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500 VGA_75...
- Página 65 Resolución Frecuencia Frecuencia Frecuencia Modo horizontal vertical de píxel (KHz) (Hz) (MHz) 1600 x 1200 75,000 60,000 162,000 UXGA 640 x 480@67Hz 35,000 66,667 30,240 MAC13 832 x 624@75Hz 49,722 74,546 57,280 MAC16 1024 x 768@75Hz 60,241 75,020 80,000 MAC19 1152 x 870@75Hz 68,68 75,06...
- Página 66 óptico, químico, manual o de cualquier otro tipo, sin el consentimiento previo y por escrito de BenQ Corporation. Renuncia de responsabilidad BenQ Corporation no realizará...
- Página 67 Declaraciones sobre normativas Declaración de conformidad con la FCC CLASE B: Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede provocar interferencias en las comunicaciones por radio. Sin embargo, no se garantiza que no se puedan producir interferencias en determinadas instalaciones.
- Página 68 • El firmware de los monitores y proyectores de BenQ contienen información del producto exclusiva que ayuda a los sistemas de PC a identificar los productos de BenQ y a activar su función Plug-and-Play (Conectar y listo) cuando se conectan.
