Resumen de contenidos para BenQ W700

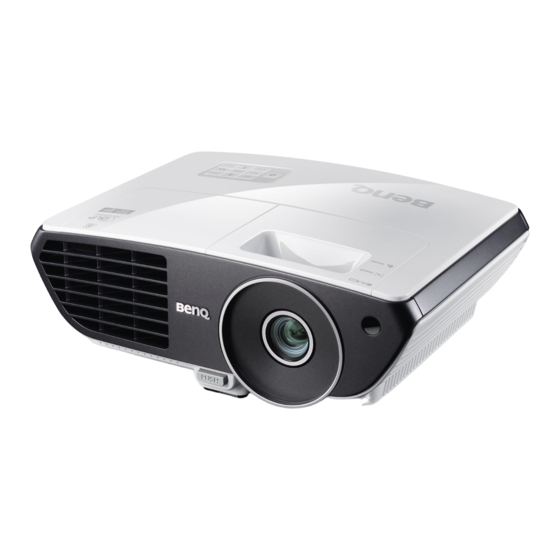

- Página 1 W700 / W710ST Proyector digital Manual del usuario Bienvenido...
-
Página 2: Tabla De Contenido
Contenido Instrucciones de seguridad Funcionamiento en altitudes elevadas 43 Ajustar el sonido ........44 importantes......3 Personalización de la visualización de los Introducción .......7 menús del proyector ......45 Apagado del proyector......45 Características del proyector....7 Funcionamiento del menú ....46 Contenido del paquete ......8 Mantenimiento ....54 Vista exterior del proyector .... -
Página 3: Instrucciones De Seguridad Importantes
Instrucciones de seguridad importantes Su proyector está diseñado y probado para cumplir los estándares más recientes de seguridad en equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto. - Página 4 Instrucciones de seguridad (continuación) Durante el funcionamiento, la No coloque este producto sobre una lámpara alcanza temperaturas mesa, superficie o carro inestable. Se extremadamente altas. Deje que el podría caer y dañar seriamente. proyector se enfríe durante aproximadamente 45 minutos antes de retirar el conjunto de la lámpara para sustituirla.
- Página 5 Instrucciones de seguridad (continuación) No coloque este proyector en ninguno No obstruya los orificios de ventilación. de los entornos siguientes. - No coloque este proyector sobre una - Espacios reducidos o con una ventilación manta, otro tipo de ropa de cama o insuficiente.
- Página 6 Si se Si utiliza un kit de montaje en techo de derrama algún líquido en el interior del una marca que no sea BenQ, existe el proyector puede que deje de funcionar. riesgo de que el proyector se caiga del Si el proyector se moja, desconéctelo de...
-
Página 7: Introducción
Introducción Características del proyector El proyector combina un sistema de proyección óptica de alto rendimiento y un diseño sencillo, haciendo de éste un producto altamente fiable y fácil de utilizar. El proyector cuenta con las siguientes características. • Dos entradas HDMI •... -
Página 8: Contenido Del Paquete
Mando a distancia con pila (UK) (US) (COREA) (CINA) (AU) (GIAPPONE) (EU) Cable de alimentación Cable VGA W700 / W710ST Video Projector Quick Start Guide W700/W710ST 2011 P/N:5B.J5401.001 2011 P/N: 4J.J5401.001 Guía de inicio rápido CD del manual del usuario Tarjeta de garantía*... -
Página 9: Vista Exterior Del Proyector
Vista exterior del proyector Tapa del compartimento de la Parte frontal/superior lámpara Botón de extracción rápida Lente de proyección Panel de control externo (Consulte "Proyector" en la página para más detalles.) Sensor superior de infrarrojos del mando a distancia Anillos de enfoque y zoom Rejilla de ventilación (entrada de aire frío) Altavoz de audio... - Página 10 Controles y funciones Proyector Botones de corrección de distorsión trapezoidal y dirección ( / Arriba) Permite corregir manualmente las imágenes distorsionadas que provoca el ángulo de proyección. Consulte la sección "Corrección de la deformación trapezoidal" en la página 33 para obtener más detalles. LAMP (Luz indicadora de la lámpara) Indica el estado de la lámpara.
-
Página 11: Mando A Distancia
Mando a distancia Cursor Arriba /Corrección trapezoidal : permite desplazarse por los menús OSD y cambiar los valores de los mismos. Consulte "Utilización de los menús" en la página 27 para más detalles. : permite corregir manualmente las imágenes distorsionadas que provoca el ángulo de proyección. - Página 12 ASPECTO Enciende o apaga la luz de fondo durante Permite seleccionar las relaciones de aspecto 10 segundos. Si presiona cualquier otro de la pantalla. Consulte "Selección de la botón mientras la luz de fondo está relación de aspecto" en la página 35 para encendida, esta permanecerá...
- Página 13 Remote control effective range El sensor de infrarrojos del mando a distancia está situado en la parte frontal y superior del proyector. The remote control must be held at an angle within 30 degrees perpendicular to the projector's IR remote control sensor to function correctly. The distance between the remote control and the sensor should not exceed 7 meters (~ 23 feet).
-
Página 14: Sustitución De La Pila Del Mando A Distancia
Sustitución de la pila del mando a distancia Presione el elemento de apertura en la dirección de la flecha. Inserte las pilas incluidas teniendo en cuenta la polaridad (+/-) como se muestra aquí. Vuelva a colocar la bandeja en su lugar. •... -
Página 15: Colocación Del Proyector
Adquiera el kit de montaje en el techo para proyectores BenQ para instalar el proyector en el techo. Configure Frontal techo en el menú CONF. SIST.: Básica > Posición proyector tras encender el proyector. -
Página 16: Obtención Del Tamaño De Imagen Proyectada Preferido
BenQ ha creado una tabla de tamaños de pantalla de relación de aspecto 4:3 para ayudarle a identificar la ubicación correcta para el proyector. Consulte la sección "Dimensiones de... -
Página 17: Cómo Determinar La Posición Del Proyector Para Un Tamaño De Pantalla Concreto
Así se determinará la posición final de la pantalla en relación al plano horizontal del proyector. Por ejemplo, W700: si la distancia de proyección medida era de 3,5 m (3.500 mm), el valor más próximo de la columna "Media"... -
Página 18: Desviación Vertical
Dimensiones de proyección del modelo W700/W710ST Consulte "Tabla de tiempos" en la página 64 para conocer las dimensiones del centro de la lente del proyector antes de calcular la posición adecuada. Zoom máximo Zoom mínimo Pantalla Centro de la lente Desviación vertical... - Página 19 3000 Hay una tolerancia del 5% entre estas cifras debido a las variaciones de los componentes ópticos. BenQ recomienda que si pretende instalar permanentemente el proyector, debería probar primero físicamente el tamaño de proyección y la distancia utilizando el proyector mismo antes de realizar la instalación para poder corregir estas características ópticas del...
-
Página 20: Conexión
Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: Apagar todo el equipo antes de realizar cualquier conexión. Utilizar los cables de señal correctos para cada fuente. Insertar los cables firmemente. En las conexiones mostradas a continuación, algunos de los cables no se incluyen con el proyector (consulte "Contenido del paquete"... -
Página 21: Conexión De Dispositivos De Fuente De Vídeo
Conexión de dispositivos de fuente de vídeo Puede conectar el proyector a varios dispositivos de fuente de vídeo que dispongan de las siguientes tomas de salida: • HDMI • Componente de vídeo • S-Vídeo • Vídeo (compuesto) Debe conectar el proyector a un dispositivo de fuente de vídeo mediante sólo uno de los modos de conexión anteriores;... -
Página 22: Conectar Dispositivos Fuente Hdmi
Conectar dispositivos fuente HDMI El proyector ofrece un toma de entrada HDMI que le permite conectarlo a un dispositivo fuente HDMI como un reproductor de DVD, un sintonizador DTV o una pantalla. HDMI (High-Definition Multimedia Interface) soporta la transmisión de datos de vídeo descomprimido entre dispositivos compatible como sintonizadores DTV, reproductores de DVD y pantallas con un único cable. -
Página 23: Conexión A Dispositivos De Fuente De Componente De Vídeo
Conexión a dispositivos de fuente de Componente de vídeo Observe el dispositivo de fuente de vídeo para ver si hay alguna toma de salida de Componente de vídeo que no esté en uso: • Si es así puede continuar con este procedimiento. •... -
Página 24: Conexión A Dispositivos De Fuente De S-Vídeo
Conexión a dispositivos de fuente de S-Vídeo Observe el dispositivo de la fuente de vídeo para ver si hay alguna toma de salida de S-Vídeo que no esté en uso: • Si es así puede continuar con este procedimiento. • Si no es así... -
Página 25: Conexión A Dispositivos De Fuente De Vídeo Compuesto
Conexión a dispositivos de fuente de Vídeo compuesto Observe el dispositivo de la fuente de vídeo para ver si hay alguna toma de salida de Vídeo compuesto que no esté en uso: • Si es así puede continuar con este procedimiento. •... -
Página 26: Funcionamiento
Funcionamiento Encendido del proyector Conecte el cable de alimentación al proyector y a una toma de corriente de pared. Encienda el interruptor de la toma de corriente de la pared (donde corresponda). Compruebe que POWER (Luz del indicador de encendido) en el proyector se ilumina en naranja tras conectar la unidad. -
Página 27: Utilización De Los Menús
Utilización de los menús El proyector está equipado con menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. A continuación, se incluye un resumen del menú OSD. Icono del menú principal Menú principal Resaltado Estado Submenú Pulse MENU/ EXIT para ir a la página anterior o... -
Página 28: Uso De La Función De Contraseña
Uso de la función de contraseña Por razones de seguridad y para evitar el uso no autorizado, el proyector incluye una opción para configurar la seguridad con contraseña. La contraseña se puede configurar desde el menú de visualización en pantalla (OSD). Para obtener detalles sobre el funcionamiento del menú... -
Página 29: Si Olvida La Contraseña
Anote el número y apague el proyector. Póngase en contacto con el centro local de asistencia técnica de BenQ para que le ayuden a descodificar el número. Es posible que deba presentar el justificante de compra del proyector para verificar que es un usuario autorizado. -
Página 30: Desactivación De La Función De Contraseña
Desactivación de la función de contraseña Para deshabilitar la protección mediante contraseña, vaya al menú CONF. SIST.: Avanzada > Configur. seguridad> Activar Bloqueo después de abrir el sistema de menús . Aparecerá el mensaje 'INTRODUCIR OSD. Seleccione Desactivado presionando CONTRASEÑA'. Inserte la contraseña actual. i. -
Página 31: Cambio De La Señal De Entrada
Cambio de la señal de entrada El proyector se puede conectar a múltiples dispositivos a la vez. Sin embargo, sólo puede mostrar una pantalla completa en cada momento. Asegúrese de que la función Autobúsqueda rápida del menú FUENTE está Activado (lo está por defecto) si desea que el proyector busque señales automáticamente. -
Página 32: Ajusta El Enfoque De La Imagen Proyectada
Ajusta el enfoque de la imagen proyectada Ajuste del ángulo de proyección El proyector está equipado con una base de ajuste de fácil extracción y una base de ajuste posterior. Todas ellas permiten cambiar la altura de la imagen así como el ángulo de proyección. -
Página 33: Ajuste Del Tamaño Y Claridad De La Imagen
Ajuste del tamaño y claridad de la imagen Ajuste la imagen proyectada al tamaño necesario mediante el anillo de ZOOM. FOCU S A continuación, centre la imagen mediante el anillo de ENFOQUE. FOCUS Corrección de la deformación trapezoidal La deformación trapezoidal se refiere a una situación en la que la imagen proyectada es notablemente más ancha en la parte superior o en la parte inferior. -
Página 34: Ampliación Y Búsqueda De Detalles
Pulse para resaltar Deformación trapez. y después pulse MODE/ENTER. Aparecerá la página de corrección Deformación trapez. Pulse para corregir la deformación trapezoidal en la parte superior de la imagen o para corregirla en la parte inferior de la imagen. Ampliación y búsqueda de detalles Si necesita buscar detalles en la imagen proyectada, amplíe la imagen. -
Página 35: Selección De La Relación De Aspecto
La "relación de aspecto" es la proporción entre el ancho y la altura de la imagen. Para el W700/W710ST, la relación de aspecto predeterminada es 16:9. La mayoría de televisores analógicos y ordenadores tienen la relación 4:3 y los televisores digitales y DVDs normalmente utilizan la relación 16:9. - Página 36 4:3: Ajusta la imagen para mostrarla en el centro de la pantalla con una relación de aspecto 4:3 picture 4:3. Ésta es la más adecuada para imágenes con relación 4:3 como las de monitores de ordenadores, televisión de definición estándar y películas en formato DVD con relación de aspecto 4:3, ya que se muestran sin ninguna modificación de aspecto.
-
Página 37: Optimizar La Imagen
Optimizar la imagen Utilización de Color de la pared Cuando realice la proyección sobre una superficie de color, una pared que no sea blanca, por ejemplo, la característica Color de la pared le puede ayudar a corregir el color de la imagen proyectada para evitar posibles diferencias de color entre la fuente y las imágenes proyectadas. -
Página 38: Configuración Del Modo Usuario 1/Usuario
Configuración del modo Usuario 1/Usuario 2 Si los modos de imagen actualmente disponibles no se ajustan a sus necesidades, dispone de dos modos que pueden ser definidos por el usuario. Puede utilizar cualquiera de los modos de imagen (excepto Usuario 1/Usuario 2) como punto de partida y personalizar la configuración. -
Página 39: Ajuste Del Color
Ajuste del Color Resalte Color en el menú IMAGEN y ajuste los valores pulsando en el proyector o en el mando a distancia. Un ajuste bajo genera colores menos saturados. Si el ajuste es demasiado alto, los colores de la imagen se exageran y la imagen carece de realismo. Ajuste del Matiz Resalte Matiz en el menú... -
Página 40: Administración De Color 3D
Administración de color 3D En la mayoría de los lugares de instalación, la administración de color no será necesaria, por ejemplo, en clases, salas de conferencias o salones en los que se deje la luz encendida, o en lugares en los que entre la luz del sol a través de las ventanas. La administración de color se considerará... -
Página 41: Cómo Ocultar La Imagen
Mi Pantalla Además de seleccionar la pantalla de inicio predefinida entre Negra, Azul o la pantalla de BenQ, puede crear su propia pantalla, que es una imagen proyectada desde su PC o fuente de vídeo. Proyecte la imagen que desea utilizar cuando la pantalla de inicio procede del equipo o da la fuente de vídeo. - Página 42 El mensaje Captura de pantalla... se mostrará mientras el proyector procesa la imagen. Espere. Si la acción se realiza correctamente, el mensaje Captura correcta aparecerá en la pantalla. La imagen capturada se guardará como Mi pantalla. Reinicie el proyector para ver la imágen capturada mostrada cómo página de inicio.
-
Página 43: Congelación De La Imagen
Congelación de la imagen Pulse el botón FREEZE en el control remoto para congelar la imagen. La palabra 'FREEZE' aparecerá en la esquina superior izquierda de la pantalla. Para desactivar la función, pulse cualquier tecla en el proyector o el mando a distancia. -
Página 44: Ajustar El Sonido
Ajustar el sonido Los ajustes del sonido realizados como a continuación, afectarán a los altavoces del proyector. Asegúrese de haber realizado la conexión correcta en la entrada de audio del proyector. Consulte "Conexión" en la página 20 para saber cómo se conecta la entrada de audio ENTRADA SALIDA... -
Página 45: Personalización De La Visualización De Los Menús Del Proyector
Personalización de la visualización de los menús del proyector Los menús de visualización en pantalla (OSD) se pueden configurar de acuerdo con sus preferencias. Los siguientes ajustes no afectan a los ajustes de proyección, ni al funcionamiento o al rendimiento del proyector. •... -
Página 46: Funcionamiento Del Menú
Funcionamiento del menú Sistema de menús Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de señal seleccionada. Menú Submenú Opciones principal Color de la Desactivado/Amarillo claro/ pared Rosa/Verde claro/Azul/Pizarra Relación de Automática/Real/4:3/16:9/16:10 aspecto Clave auto. - Página 47 Configuración Refrigeración Activado/Desactivado rápida funcionamiento Desactivar/5 minutos/10 minutos/ Temporizador 15 minutos/20 minutos/25 en blanco minutos/30 minutos Desactivar/30 minutos/1 hr/2 hr/3 Temporizador hr/4 hr/8 hr/12 hr Frontal+Superior/Superior/ Receptor remoto Frontal Color de fondo Negro/Azul/Violeta Pantalla bienvenida BenQ/Negra/Azul/Mi pantalla Mi pantalla Funcionamiento...
- Página 48 Silencio Desactivado/Activado Volumen Intervalo: 0 ~ 10 Configuración audio Encender/ Desactivado/Activado apagar tono Modo Normal/Económico Lámpara Configurac. Rest. tempor. lámpara lámp. Hora De Lámpara Equivalente Modo altitud Desactivado/Activado elevada Cambiar contraseña CONF. SIST.: Configur. Cambiar La Power on Lock Avanzada seguridad Configuración Bloqueo de pantalla de...
-
Página 49: Descripción De Cada Menú
Descripción de cada menú FUNCIÓN DESCRIPCIÓN Corrige el color de la imagen proyectada cuando la superficie de Color de la proyección no es de color blanco. Consulte la "Utilización de Color pared de la pared" en la página 37 para obtener información detallada. Existen cuatro opciones para definir la relación de aspecto de la Relación de imagen según la fuente de la señal de entrada. -
Página 50: Modo Imagen
Los modos de imagen predefinidos se proporcionan para optimizar la configuración de la imagen más adecuada del proyector para el Modo imagen tipo de programa de que disponga. Consulte "Selección de un modo de imagen" en la página 37 para más detalles. Selecciona el modo de imagen que se adapta mejor a sus necesidades Modo de de calidad de imagen y la ajusta según las opciones que se muestran... - Página 51 Permite seleccionar la pantalla de logotipo que se muestra durante Pantalla el inicio del proyector. Hay cuatro opciones disponibles: Logotipo bienvenida de BenQ, Negra, Azul o Mi pantalla. Captura y almacena la imagen proyectada como Mi pantalla. Mi pantalla Consulte la sección "Mi Pantalla"...
-
Página 52: Configuración De Audio
Silencio Volumen Configuración Encender/apagar tono de Audio Consulte la sección "Ajustar el sonido" en la página 44 para obtener detalles. Modo Lámpara Consulte la sección "Configuración de Modo lámpara como Económico" en la página 55 para obtener detalles. Rest. tempor. lámp. Configurac. -
Página 53: Estado Actual Del Sistema
FUNCIÓN DESCRIPCIÓN Fuente Muestra la fuente de señal actual. Modo imagen Muestra el modo seleccionado en el menú IMAGEN. Resolución Muestra la resolución original de la señal de entrada. Estado actual Sistema de color del sistema Muestra el formato del sistema de entrada, NTSC, PAL, SECAM o RGB. -
Página 54: Mantenimiento
Mantenimiento Cuidados del proyector El proyector necesita poco mantenimiento. Lo único que debe hacer con regularidad es limpiar la lente. No retire ninguna pieza del proyector, excepto la lámpara. Póngase en contacto con su proveedor si necesita sustituir otras piezas. Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. -
Página 55: Información Sobre La Lámpara
Información sobre la lámpara Cómo conocer las horas de uso de la lámpara Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la lámpara. El método de cálculo de la duración de lámpara es el siguiente: Consulte "Configuración de Modo lámpara como Económico"... -
Página 56: Cuándo Debe Sustituir La Lámpara
Una lámpara usada puede hacer que el proyector no funcione correctamente y, en circunstancias excepcionales, la lámpara puede incluso explotar. Visite el sitio Web http://lamp.benq.com para obtener información sobre las lámparas de repuesto. La LAMP (luz indicadora de la lámpara) y la TEMP (luz de advertencia de temperatura) se iluminarán cuando la temperatura de la lámpara sea demasiado alta. -
Página 57: Sustitución De La Lámpara
• Para garantizar un funcionamiento óptimo del proyector, se recomienda adquirir una lámpara para proyectores BenQ cuando deba sustituirla. Apague el proyector y desconéctelo de la toma de corriente. Si la temperatura de la lámpara es demasiado elevada, espere unos 45 minutos hasta que se enfríe para evitar quemaduras. - Página 58 Levante la palanca para que quede en posición vertical. Utilice la palanca para retirar la lámpara del proyector lentamente. • Si lo hace demasiado rápido puede que se rompa la lámpara y salten cristales en el proyector. • No coloque la lámpara en lugares donde pueda salpicarle el agua, que estén al alcance de los niños o cerca de materiales inflamables.
- Página 59 Restablecimiento del temporizador de lámpara. Cuando desaparezca el logotipo de inicio, abra el menú de visualización en pantalla (OSD). Vaya al menú CONF. SIST.: Avanzada > Configurac. lámpara. Pulse MODE/ENTER. Aparecerá la página Configurac. lámpara. Pulse para resaltar Rest. tempor. lámp. y pulse MODE/ENTER.
-
Página 60: Indicadores
Indicadores Estado y descripción Encendido Temperatura Lámpara Eventos relacionados con la alimentación Naranja Desactivado Desactivado Modo de espera. Verde Desactivado Desactivado En proceso de encendido. Parpadeante Verde Desactivado Desactivado Funcionamiento normal. Naranja El proyector debe enfriarse durante 90 Desactivado Desactivado Parpadeante segundos tras apagar la unidad. -
Página 61: Solución De Problemas
Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la entrada de CA del proyector y el cable de No se recibe corriente del cable de alimentación a la toma de corriente. Si dicha alimentación. -
Página 62: Especificaciones
Especificaciones Especificaciones del proyector Todas las especificaciones están sujetas a cambio sin previo aviso. General Nombre del producto Proyector digital Nombre del modelo W700 W710ST Ópticas 720p, 1280 x 720 Resolución Sistema óptico 1 CHIP DMD Lente F/Número F = 2,52 a 2,73,... -
Página 63: Dimensiones
Dimensiones 330 mm (Ancho) x 119,5 mm (Alto) x 247 mm (Profundo) 330,0 119,5 58,5 60,0 * Tornillos para montaje en el techo: M4 x L8 (Máx. L=12. Mín. L=8) Instalación del montaje en el techo 173.7 47.3 121.5 127.0 Unidad: mm Especificaciones... -
Página 64: Tabla De Tiempos
Tabla de tiempos Frecuencias admitidas para la entrada de PC Resolución Frecuencia Frecuencia Frecuencia Modo horizontal vertical de píxel (KHz) (Hz) (MHz) 31,469 59,940 25,175 VGA_60* 37,861 72,809 31,500 VGA_72 640 x 480 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 61,91 119,518... - Página 65 Resolución Frecuencia Frecuencia Frecuencia Modo horizontal vertical de píxel (KHz) (Hz) (MHz) 49,7 59,8 83,5 WXGA_60* 1280 x 800 62,8 74,9 106,5 WXGA_75 71,554 84,880 122,500 WXGA_85 63,981 60,020 108,000 SXGA3_60* 1280 x 1024 79,976 75,025 135,000 SXGA3_75 91,146 85,024 157,500 SXGA3_85 60,000...
-
Página 66: Frecuencia Admitida Para La Entrada Del Componente-Yp
Frecuencia admitida para la entrada del Componente-YP Formato de señal Frecuencia horizontal (KHz) Frecuencia vertical (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 1080P@24Hz 1080P@25Hz 28,13... -
Página 67: Frecuencias Admitidas Para La Entrada Hdmi (Hdcp)
*Frecuencias admitidas para la función 3D. Frecuencias admitidas para la entrada HDMI (HDCP) Resolución Frecuencia Frecuencia Frecuencia Modo horizontal vertical de píxel (KHz) (Hz) (MHz) 720 x 400 37,927 85,039 35,5 720 x 400_85 31,469 59,940 25,175 VGA_60* 37,861 72,809 31,500 VGA_72 640 x 480... -
Página 68: Resolución
Resolución Frecuencia Frecuencia Frecuencia Modo horizontal vertical de píxel (KHz) (Hz) (MHz) 60,000 60,000 1280 x 960_60* 1280 x 960 85,938 85,002 148,500 1280 x 960_85 55,935 59,887 106,500 WXGA+_60* 1440 x 900 70,635 74,984 136,750 WXGA+_75 1400 x 1050 65,317 59,978 121,750... -
Página 69: Información De Garantía Y Copyright
óptico, químico, manual o de cualquier otro tipo, sin el consentimiento previo y por escrito de BenQ Corporation. Renuncia de responsabilidad BenQ Corporation no realizará...
