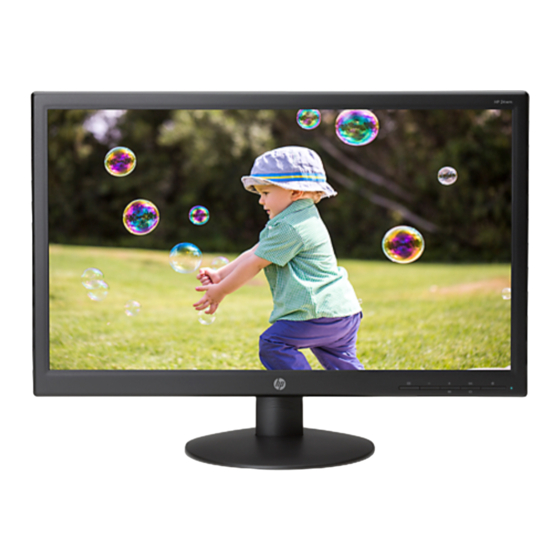

- Página 1 Monitor de pantalla ancha con retroiluminación LED HP 24wm Guía del usuario...
- Página 2 Corporation en los Estados Unidos y en otros países. Las únicas garantías para los productos y servicios de HP se exponen de aquí en adelante en las declaraciones expresas de garantía que acompañan a dichos productos y servicios. Nada de lo aquí...
- Página 3 Capítulo I. Introducción 1.1 Características Menús OSD disponibles en varios idiomas Admite los modos VGA IBM, VGA extendido, VESA VGA, SVGA, XGA y SXGA Admite varios voltajes (100-240 VCA 50/60 Hz) que se utilizan directamente sin ninguna configuración.
- Página 4 Capítulo II. Instalación 2.1 Instalar el pedestal Siga los pasos que se ilustran a continuación para instalar el pedestal.
- Página 5 2.2 Conectar el monitor al equipo Desconecte la alimentación y desenchufe el equipo. Conecte los extremos de 15 contactos del cable de señal al puerto VGA del monitor y al conector VGA OUT situado en la parte posterior del equipo. Apriete los tornillos que se encuentran a ambos lados del cable de señal.
- Página 6 2.3 Cómo desconectar el pedestal al transportar Presione el botón de sujeción del pedestal y retire éste de la base.
- Página 7 Capítulo III. Información general del monitor Información general de los controles del panel frontal Control Función Menú Abre, selecciona o sale del menú en pantalla Menos Si el menú en pantalla está activado, presiónelo para navegar hacia atrás a través del menú en pantalla y para disminuir los niveles del ajuste.
- Página 8 Capítulo IV. Instrucciones de funcionamiento Interruptor de encendido y apagado Presione este botón para encender o apagar el monitor. Nota: el interruptor de encendido y apagado no desconecta el monitor del voltaje de la toma de corriente principal. Para desconectar completamente la fuente de alimentación principal, quite el enchufe de alimentación de la toma de corriente.
- Página 9 Instrucciones de funcionamiento de los menús OSD Opción del Opción del Icono Nota menú principal submenú Permite ajustar el nivel brillo de la pantalla. Brillo El valor predeterminado de fábrica es de 90. Permite ajustar el nivel de contraste de la Contraste pantalla.
- Página 10 (Horizontal VGA). position) Posición Permite ajustar la posición vertical de una vertical imagen (solamente se aplica a la entrada (Vertical VGA). position) Permite seleccionar el método que se empleará para formatear la información que se visualiza en el monitor Seleccione Ajustar a la pantalla (Fill to Screen) –...
- Página 11 OSD position) Posición Permite ajustar la posición visual del menú vertical del en pantalla (OSD) hacia la parte superior o menú en hacia la parte inferior de la pantalla. El valor pantalla de la posición vertical predeterminada de (OSD) fábrica es 14. (Vertical OSD Position) Transparenci...
- Página 12 (Sleep timer) Establecer la hora actual (Set current time): permite establecer la hora actual en horas y minutos. Establecer el tiempo de suspensión (Set sleep time): permite establecer el tiempo que ha de transcurrir para que el monitor entre en el modo de suspensión. Establecer el tiempo de reactivación (Set On time): permite establecer el tiempo que tardará...
- Página 13 Capítulo V. Información técnica Modo de visualización preestablecido de fábrica Criterio Resolución Frecuencia horizontal Frecuencia vertical 640X480 a 60 Hz 31.469 59.94 800X600 a 60 Hz 37.879 60.317 1024X768 a 60 Hz 48.363 60.004 1280X720 a 60 Hz 45.00 59.94 1280X1024 a 60 Hz 63.981 60.02...
- Página 14 5.2 Especificaciones del producto Pantalla panorámica de 23,6” Tamaño Resolución máxima 1920 X 1080 a 60 Hz Resolución recomendada 1920 X 1080 a 60 Hz Frecuencia horizontal 24-80 kHz Frecuencia vertical 50-60 Hz Tamaño visualizable 521,28x 293,22 mm Ángulo de visión 178 (H) 178 (V) Ángulo de oblicuidad -5º...
- Página 15 5.3 Conector de cable de señal CONTACTO Señal Señal de rojo Señal de verde Señal de azul Tierra Prueba del cable Tierra de la señal de rojo Tierra de la señal de verde Tierra de la señal de azul 5 VCC Nulo Tierra SDA (para DDC)
- Página 16 CONTACTO SEÑAL Datos 2- TMDS Datos 2+ TMDS Protección de datos 2/4 TMDS Datos 4- TMDS Datos 4+ TMDS Reloj DDC Datos DDC No conectar Datos 1- TMDS Datos 1+ TMDS Protección de datos 1/3 TMDS Datos 3- TMDS Datos 3+ TMDS +3,3/+5V Power (desde PC) Tierra (Retorno para +5V) Detección de conexión en caliente...
- Página 17 Prueba del panel La relación de píxeles válidos en las pantallas LCD es del 99,99% como mínimo. No obstante, menos del 0,01% de los píxeles puede hacer que se muestren puntos oscuros en la pantalla.
- Página 18 Está guía está disponible en la web en http://www.hp.com/ergo y/o en el CD de documentación, si se incluye uno con el monitor.
- Página 19 Precauciones de seguridad □ Use solo una fuente de alimentación y conexión que sean compatibles con este monitor, como se indica en la etiqueta o placa posterior del monitor. □ Asegúrese de que el amperaje de los productos conectados a la toma de corriente no sobrepase el amperaje actual de la toma de corriente, y de que el amperaje total de los productos conectados al cable de alimentación no sobrepase el amperaje del cable de alimentación.
- Página 20 Nota: La Garantía de HP no abarca aquellos monitores que tienen una imagen quemada. Las ranura y las aperturas incluidas en la carcasa sirven para la ventilación. Estas aperturas no deben bloquearse o taparse.
- Página 21 Asegúrese de que no se use un cable de extensión o una caja de interruptores. imagen fantasma. HP sugiere que conecte su monitor al puerto de salida de la tarjeta gráfica en la parte posterior de su computador. En el caso de la entrada VGA, el ajuste automático solucionará los problemas de este tipo.
- Página 22 La etiqueta de especificaciones eléctricas del monitor incluye el número del producto y el número de serie. Puede que necesite estos números cuando contacte HP acerca del modelo de su monitor. La etiqueta de especificaciones eléctricas está en la parte posterior del monitor.
