WARNING: To reduce the risk of injury, the user must read and understand the

Owner's Manual before using this product. Save these instructions for future reference.

AVERTISSEMENT : Afin de réduire les risques de blessure, l'utilisateur doit lire et

comprendre le guide d'utilisation avant d'utiliser cet article. Conservez le présent guide

afin de pouvoir le consulter ultérieurement.

ADVERTENCIA : Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el Manual del operador antes de utilizar este producto. Guarde estas instrucciones para

consultarlas en caso sea necesario.

For Customer Service

Pour le service à la clientèle

Servicio al cliente

Model/ Modelo/ Modèle: IW6744A-00

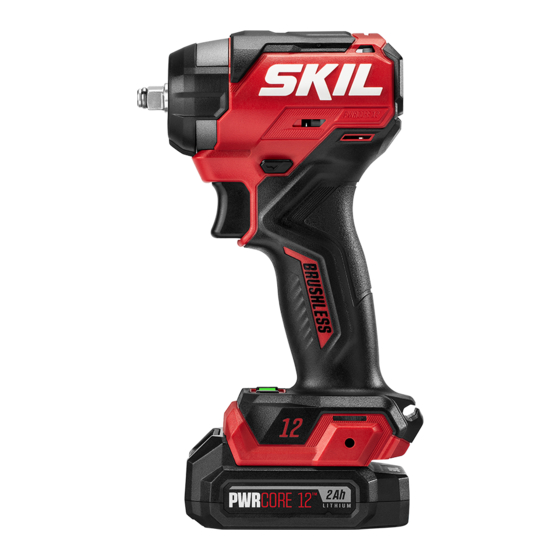

12V Brushless Impact Wrench

Clé à chocs sans balai de 12 V

Llave de impacto sin escobillas de 12 V

1-877-SKIL-999

Owner's Manual

Guide d'utilisation

Manual del propietario

www.skil.com

Resumen de contenidos para Skil PWRCORE 12

Página 1 ADVERTENCIA : Para reducir el riesgo de lesiones, el usuario debe leer y comprender el Manual del operador antes de utilizar este producto. Guarde estas instrucciones para consultarlas en caso sea necesario. For Customer Service 1-877-SKIL-999 www.skil.com Pour le service à la clientèle Servicio al cliente...
Página 2 Troubleshooting ..........18 Limited Warranty of SKIL Cordless Tool ......19...
Página 3 GENERAL POWER TOOL SAFETY WARNINGS Read all safety warnings, instructions, illustrations and specifications WARNING provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE.
Página 4 Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothes, jewelry or long hair can be caught in moving parts. If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.
Página 5 Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 265°F (130°C) may cause explosion. Follow all charging Instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions. Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.
Página 6 SYMBOLS Safety Symbols The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and explanations with them deserve your careful attention and understanding. The symbol warnings do not, by themselves, eliminate any danger. The instructions and warnings they give are no substitutes for proper accident prevention measures.
Página 7 SYMBOLS (CONTINUED) IMPORTANT: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and more safely. Symbol Name Designation/Explanation Volts Voltage (potential) Amperes...
Página 8 Symbol Name Designation/Explanation Designates Ni-Cad battery recycling Ni-Cad RBRC seal program Read manual symbol Alerts user to read manual Always wear safety goggles or safety Wear eye protection symbol glasses with side shields and a full face shield when operating this product. Always operate with two Alerts user to always operate with two hands...
Página 9 SYMBOLS (CERTIFICATION INFORMATION) IMPORTANT: Some of the following symbols for certification information may be used on your tool. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and more safely. Symbol Designation/Explanation This symbol designates that this tool is listed by Underwriters Laboratories.
Página 10 GET TO KNOW YOUR IMPACT WRENCH 12V Brushless Impact Wrench Fig. 1 LED Light Square Drive Direction-of-Rotation (forward/center-lock/ reverse) Selector Variable-Speed Trigger Switch Bit Sorage Area LED Light Button Mode Button Strap Fixing Area Removable Belt Clip SPECIFICATIONS Rated Voltage 12V d.c.
Página 11 This cordless impact wrench must be used only with the battery packs and chargers listed below: Battery Pack Charger SKIL BY500101 SKIL QC535701 SKIL BY519801 SKIL BY519901 SKIL SC536501 NOTICE: Please refer to the battery and charger manual for detailed operating information.
Página 12 Direction-of-Rotation (Forward/Center-Lock/Reverse) Selector After tool use, lock the direction-of-rotation selector in the “OFF” WARNING position (center-lock) to help prevent accidental starts and possible injury. Your tool is equipped with a direction-of-rotation selector, located above the variable-speed trigger switch. This selector is used to change the direction of rotation of the bit and to lock the variable-speed trigger in the “OFF”...
Página 13 Variable-Speed Trigger Switch Fig. 4 Your tool is equipped with a variable-speed trigger switch. The tool can be turned “ON” or “OFF” by depressing or releasing the variable speed trigger switch. The variable-speed trigger switch delivers high- er speed with increased trigger pressure and lower speed with decreased trigger pressure (Fig.
Página 14 Changing the Work Modes Fig. 6 When the tool is set in reverse rotation, the • 3 RM work mode – a combination of rotation speed, Low-speed Mode impact rate, and torque – can be changed to 10 SECS 10 MINS HIGH allow a loosening force suitable to the work at 3 RM...
Página 15 Removable Belt Clip (Fig. 7) Fig. 7 Your tool is equipped with a removable belt clip that can be positioned on the left side of the tool for convenient transport. To install the belt clip onto the tool: a. Remove the battery pack from the tool. b.
Página 16 Installing and Removing the Fig. 9 Impact Socket (Fig. 9) Your tool is equipped with a quick-change Impact Socket square drive, making socket installation and removal quick and easy. Lock the trigger switch “OFF” by placing the direction-of-rotation selector in the center posi- Square Dirve tion.
Página 17 Tightening and Loosening Nuts Fig. 10 and Bolts To tighten nuts and bolts Variable-speed control must be used with caution for driving nuts and bolts using socket- set attachments. The best technique is to start slowly, increase speed as the nut or bolt runs down, and then set the nut or bolt snugly by slowing the tool to a stop.
Página 18 WARNING result in misplacing of internal wires and components which could cause serious hazard. We recommend that all tool service be performed by a SKIL Factory Service Center or Authorized SKIL Service Station. General Maintenance When servicing, use only identical replacement parts. Use of any WARNING other parts could create a hazard or cause product damage.
Página 19 LIMITED WARRANTY OF SKIL CONSUMER TOOLS 5 YEAR LIMITED WARRANTY - LEGAL Chervon North America, Inc. ("Seller") warrants to the original purchaser only, that all SKIL consumer TOOLS will be free from defects in material or workmanship for a period of five years from date of purchase, if original purchaser registers the product within 30 days from purchase.
Página 20 Garantie limitée de l’outil SKIL ........
Página 21 AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX RELATIFS AUX OUTILS ÉLECTRIQUES Lisez tous les avertissements et toutes les ins-tructions, AVERTISSEMENT illustrations et spécifications fournis avec cet outil électrique. Le non-respect des consignes de sécurité ci-dessous peut occasionner un choc électrique, un in-cendie ou des blessures graves. CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS AFIN DE POUVOIR LES CON-SULTER ULTÉRIEUREMENT.
Página 22 Utilisez un équipement individuel de protec-tion. Portez toujours des lunettes de sécurité. Le port d’équipement de protection, comme un masque antipoussières, des chaussures de sécu-rité antidérapantes, un casque de protection et des protecteurs auditifs, lorsque les conditions l’exigent, réduit les risques de blessures. Prenez des mesures afin d’éviter que l’outil se mette en marche accidentellement.
Página 23 Gardez les poignées et les prises sèches, propres et exemptes d’huile et de graisse. Les poignées et autres surfaces de préhension glissantes ne permettent pas de manipuler ni de contrôler l’outil de façon sécuritaire en cas de situations inattendues. Utilisation et entretien d’un outil alimenté par un bloc-piles Rechargez uniquement le bloc-piles à...
Página 24 SYMBOLES Symboles de sécurité L’objectif des symboles de sécurité est d’attirer votre attention sur les dangers potentiels. Vous devez examiner attentivement et bien comprendre les symboles de sécurité et les explications qui les accompagnent. Les symboles d’avertissement en tant que tels n’éliminent pas le danger.
Página 25 SYMBOLES (SUITE) IMPORTANT: Les symboles suivants peuvent figurer sur votre outil. Familiarisez-vous avec eux et apprenez leur signification. En comprenant ces symboles, vous serez en mesure de faire fonctionner cet outil de façon adéquate et sécuritaire. Symbole Forme au long et explication Volts Tension Ampères...
Página 26 Symbole Forme au long et explication Lisez les instructions Invite l’utilisateur à lire le manuel Symbole du port de lunettes Alerte l’utilisateur pour lui demander de porter de sécurité une protection des yeux. Utilisez toujours les deux Alerte l’utilisateur pour lui demander de mains.
Página 27 SYMBOLES (RENSEIGNEMENTS EN MATIÈRE D’HOMOLOGATION) IMPORTANT: Certains des symboles suivants, qui fournissent des renseignements en matière d’homologation, peuvent figurer sur l’outil. Familiarisez-vous avec eux et apprenez leur signification. En comprenant ces symboles, vous serez en mesure de faire fonctionner cet outil de façon adéquate et sécuritaire.
Página 28 FAMILIARISEZ-VOUS AVEC VOTRE CLÉ À CHOCS Clé à chocs sans balais de 12 V Fig. 1 Lampe à Carré Sélecteur de sens de rotation d’entraînement (vers l’avant / verrouillage en position centrale / vers l’arrière) Interrupteur à gâchette à vitesse variable Zone de stockage des embouts Bouton de lampe...
Página 29 Cette clé à chocs sans fil ne doit être utilisée qu’avec les blocs-piles et les chargeurs indiqués ci-dessous Bloc-piles Chargeur SKIL BY500101 SKIL QC535701 SKIL BY519801 SKIL BY519901 SKIL SC536501 AVIS : Veuillez vous référer aux modes d’emploi du bloc-piles et du chargeur pour plus...
Página 30 Pour détacher le bloc-piles : Appuyez sur le bouton d’éjection du bloc-piles, qui est situé à l’avant du bloc-piles, pour éjecter le bloc-piles. Tirez sur le bloc-piles pour le faire sortir et retirez-le de l’outil. Les outils alimentés par des piles sont toujours prêts à AVERTISSEMENT fonctionner.
Página 31 Interrupteur à gâchette de réglage Fig. 4 de la vitesse Votre outil est muni d’un interrupteur à gâchette pour le réglage de la vitesse. L’outil peut être mis en marche ou arrêté en appuyant sur l’interrupteur à gâchette de réglage de la vitesse ou en relâchant cet interrupteur.
Página 32 Changement du mode de travail Fig. 6 Lorsque l’outil est réglé sur le mode de • 3 RM rotation vers l’avant, le mode de travail – une Mode basse vitesse combinaison de la vitesse de rotation, du 10 SECS 10 MINS HIGH taux d’impact et du couple –...
Página 33 Taux d’impact Affichage du mode maximum Objet Exemples d’applications de force d’impact (TIM) Serrage de fixations de faible diamètre lorsque Réparations mécaniques Mode basse vitesse 2000 vous avez besoin d’un légères. contrôle précis. Serrage des fixations Mode vitesse lorsque l’on souhaite Réalisation de réparations 3200 moyenne...
Página 34 Rangement des embouts et Fig. 8 fixation d’une sangle (Fig. 8) Votre outil dispose d’un porte-embout intégré à l’arrière de la base de l’outil pour ranger de manière pratique un embout hexagonal. Il y a également une zone de fixation de sangle à côté...
Página 35 Serrage et desserrage des écrous Fig. 10 et des boulons Pour serrer des écrous et des boulons Le contrôle à vitesse variable doit être utilisé avec précaution lors du serrage des écrous et des boulons avec des attachements à jeux de douilles.
Página 36 Nous recommandons que tout entretien de l’outil soit effectué dans un centre de service de l’usine de SKIL ou dans un centre de service autorisé par SKIL. Entretien général Lors de l’entretien, utilisez seulement des pièces de AVERTISSEMENT rechange identiques aux pièces d’origine.
Página 37 à l’outil. 5. L’interrupteur est grillé. 5. Faites remplacer l’interrupteur par un Centre de service après-vente ou de réparation agréé de SKIL. La lampe à DEL 1. L’outil est surchargé. 1. Relâchez l’interrupteur à gâchette. clignote rapidement 2.
Página 38 Pour effectuer une réclamation au titre de la présente garantie limitée, vous devez retourner, port payé, l’article en entier à un centre de service de l’usine de SKIL ou à un centre de service autorisé. Pour communiquer avec un centre de service autorisé de SKIL Power Tools, veuillez visiter le www.Registermyskil.com ou composer le 1 877 SKIL-999...
Página 39 Resolución de problemas ........56 Garantía limitada de la herramienta inalámbrica SKIL ....57 ADVERTENCIA Parte del polvo causado por el lijado eléctrico, el serruchado, la trituración, el taladrado y...
Página 40 ADVERTENCIAS GENERALES DE SEGURIDAD EN EL MANEJO DE HERRAMIENTAS ELÉCTRICAS Lea todas las advertencias, las instrucciones, las ilustraciones y las ADVERTENCIA especificaciones de seguridad que se proporcionan junto con esta herramienta eléctrica. El incumplimiento de todas estas instrucciones podría provocar descargas eléctricas, incendio o lesiones graves.
Página 41 Use un equipo de protección personal. Use siempre lentes de protección. Los equipos de protección, como mascarillas antipolvo, zapatos de seguridad antideslizantes, cascos protectores o protección auditiva, utilizados para las condiciones adecuadas, disminuyen el riesgo de lesiones personales. Evite un arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o al paquete de baterías, o antes de levantarla o transportarla.
Página 42 Mantenga los mangos y las superficies de agarre secos, limpios y sin aceite ni grasa. Los mangos y las superficies de agarre resbaladizos no permiten manipular ni controlar la herramienta de forma segura en situaciones inesperadas. Uso y cuidado de herramientas con batería Recargue solo con el cargador especificado por el fabricante.
Página 43 SÍMBOLOS Símbolos de seguridad El objetivo de los símbolos de seguridad es captar su atención ante posibles peligros. Los símbolos de seguridad y las explicaciones que se dan merecen su atención y comprensión cuidadosa. Las advertencias del símbolo no eliminan por sí mismas ningún peligro. Las instrucciones y las advertencias que se dan no son substitutos de las medidas adecuadas de prevención de accidentes.
Página 44 SÍMBOLOS (CONTINUACIÓN) IMPORTANTE: Algunos de los siguientes símbolos pueden aparecer en sus herramientas. Obsérvelos y conozca su significado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta de manera eficaz y segura. Símbolo Nombre Designación/Explicación Voltios Voltaje Amperios Corriente Hertz Frecuencia (ciclos por segundo)
Página 45 Símbolo Nombre Designación/Explicación Lea las instrucciones Indica al usuario que lea el manual Símbolo de use de lentes de Alerta al usuario para que use protección ocular protección Utilice siempre la Alerta al usuario para que utilice siempre la herramienta con las dos herramienta con las dos manos manos No utilice el protector para...
Página 46 SÍMBOLOS (INFORMACIÓN DE CERTIFICACIÓN) IMPORTANTE: Algunos de los siguientes símbolos de información de certificación pueden aparecer en sus herramientas. Obsérvelos y conozca su significado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta de manera eficaz y segura. Designación/Explicación Símbolo Este símbolo designa que esta herramienta está...
Página 47 FAMILIARÍCESE CON SU LLAVE DE IMPACTO Llave de impacto de 12 V sin escobillas Fig. 1 Luz LED Accionador Selector del sentido de cuadrado rotación (avance/bloqueo central/inversión) Interruptor gatillo Área de de velocidad almacenamiento de variable la broca Botón de la luz LED Botón de modo...
Página 48 Esta llave de impacto inalámbrica se debe utilizar solo con los paquetes de batería y los cargadores que se indican a continuación: Paquete de batería Cargador SKIL BY500101 SKIL QC535701 SKIL BY519801 SKIL BY519901 SKIL SC536501 AVISO: Sírvase consultar los manuales del paquete de batería y del cargador para obtener información detallada de utilización.
Página 49 Para desinstalar el paquete de batería: Presione el botón de liberación de la batería, ubicado en la parte delantera del paquete de batería, para liberar dicho paquete. Jale hacia fuera el paquete de batería y retírelo de la herramienta. Las herramientas a batería siempre están en condiciones de ADVERTENCIA funcionamiento.
Página 50 Interruptor gatillo de velocidad Fig. 4 variable Esta herramienta está equipada con un inter- ruptor gatillo de velocidad variable. La herra- mienta se puede “ENCENDER” o “APAGAR” presionando o soltando el interruptor gatillo de velocidad variable. El interruptor gatillo de velocidad variable pro- duce una velocidad más alta con una mayor presión sobre el gatillo y una velocidad más baja con una menor presión sobre el gatillo...
Página 51 Cambio de los modos de trabajo Fig. 6 Cuando la herramienta está ajustada en • rotación de avance, el modo de trabajo – Modo de velocidad 3 RM una combinación de velocidad de rotación, baja 10 SECS 10 MINS HIGH frecuencia de impacto y fuerza de torsión–...
Página 52 Frecuencia Modo de fuerza de de impacto Propósito Ejemplo de aplicación impacto mostrado máxima (IPM) Apriete de sujetadores Modo de velocidad de diámetro pequeño Reparaciones mecánicas 2000 baja cuando necesite control de servicio ligero. fino. Apriete de sujetadores Modo de velocidad cuando se deseen una Realización de 3200...
Página 53 Almacenamiento de la broca y Fig. 8 fijación de la correa (Fig. 8) Esta herramienta cuenta con un portabroca integrado en la parte trasera de la base de la herramienta para almacenar convenientemente una broca hexagonal. También hay un área de fijación de la correa junto al portabroca para instalar una correa de muñeca.
Página 54 Apriete y aflojamiento de tuercas Fig. 10 y pernos Para apretar tuercas y pernos El control de velocidad variable se debe utilizar con precaución para apretar tuercas y pernos utilizando aditamentos de bocallave. La mejor técnica es comenzar lentamente, aumentar la velocidad a medida que la tuerca o el perno avance y luego ajustar firmemente la tuerca o el perno reduciendo la velocidad de la...
Página 55 Recomendamos que toda reparación de la herramienta la realice un centro de servicio de la fábrica SKIL o una estación de servicio autorizada de SKIL.
Página 56 5. Interruptor quemado. 5. Haga que el interruptor sea reemplazado por un Centro de Servicio SKIL Autorizado o una Estación de Servicio SKIL Autorizada. La luz LED parpadea 1. La herramienta está...
Página 57 SKIL o a cualquier estación de servicio autorizada. Para comunicarse con las estaciones de servicio autorizadas de Skil para reparar su herramienta eléctrica, visite www.Registermyskil.com o llame al 1-877-SKIL-999...
Página 60 01/22...
