Resumen de contenidos para LEMAN LOTDE040

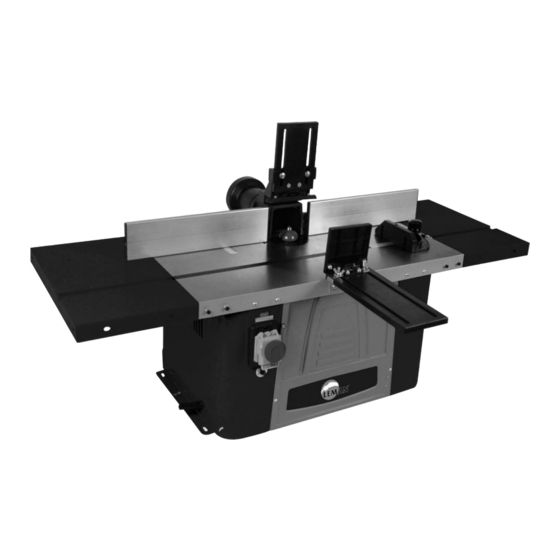

- Página 1 MODELO LOTDE040 Manual de instrucciones...
- Página 2 DECLARACIÓN DE CONFORMIDAD CE/TÜV Declaración de conformidad: Declaramos, bajo nuestra responsabilidad, que el producto designado abajo: Tupi Tipo: Modelo: LOTDE040 Marca: LEMAN Se atienen las siguientes normas* o directivas europeas**: -**2006/42/EC (directiva maquinas) -**2006/95/EC (directiva material eléctrico de baja tensión) -**2004/108/EC (directiva de compatibilidad electromagnética)
-
Página 3: Tabla De Contenido
1. INDICE 1. INDICE 2. PARTES DE LA MAQUINA 3. DATOS TECNICOS 4. GARANTIA 5. REGLAS GENERALES DE SEGURIDAD Pegatinas de seguridad 6. MONTAJE E INSTALACION Colocación de la maquina Montaje del protector del eje Montaje del protector del eje a la mesa Montaje del protector horizontal Montaje del volante de altura Montaje de las extensiones laterales... -
Página 4: Partes De La Maquina
2. PARTES DE LA MAQUINA 1. Extensión de la mesa 2. Palograma 3. Boca de aspiración D.100mm 4. Protector vertical 5. Guía de inglete 6. Protector horizontal 7. Mesa 8. Base 9. Variador de velocidad 10. Interruptor 11. Herramienta 12. Tapa protector motor 13. -
Página 5: Datos Tecnicos
3. DATOS TECNICOS Motor: 230V -50Hz Potencia: 1500W - 2Hp Velocidad (variable): 11500 a 24000rpm (6 velocidades) Dimensiones de la mesa: 610x360mm Dimensiones de la extensión de la mesa (2): 210x360mm Dimensiones totales de las mesas: 1030x360mm ... -
Página 6: Reglas Generales De Seguridad
5. REGLAS GENERALES DE SEGURIDAD Hay decenas de peligros relacionados con el uso de las máquinas para trabajar la madera. Usando la maquina con respeto y la precaución que requiere se pueden reducir notablemente dichos peligros. De todas formas si las dichas precauciones se ignoran pueden ocurrir serios problemas al operario. -
Página 7: Pegatinas De Seguridad
5.1 Pegatinas de seguridad Utilizar gafas de seguridad Leer cuidadosamente el manual de instrucciones. No utilizar en húmedo o mojado Busque ayuda para el manejo de piezas grandes No tocar Use mascara contra el polvo 6. MONTAJE E INSTALACION PRECAUCIÓN Retire el enchufe de la toma de corriente antes de realizar ajustes o mantenimientos. - Página 8 El protector del eje le permite colocar y orientar la anchura de trabajo de la madera y la altura. Para ello, coloque las guías de acuerdo a su conveniencia hasta que la pieza de trabajo sea estable y no se mueve. Paso 1: -Coloque la pieza 1 y 2 en las ranuras previstas para este fin (ver foto), una vez insertado, localizar el agujero e introducir los...
-
Página 9: Montaje Del Protector Del Eje A La Mesa
Paso 3: -Alinear la pieza N º 4 a la nº 1, como el diagrama de la derecha. -Una vez alineado, localizar los agujeros de montaje e inserte los dos tornillos de cabeza redonda y atornillar firmemente en su lugar con tuercas de mariposa, no olvidar las arandelas. -
Página 10: Montaje Del Protector Horizontal
-Quite la cubierta trasera de la protección del motor: -Para hacer esto, destornillar los cuatro tornillos de fijación con un destornillador Phillips y arandelas (Figura 1) -Una vez quitados los 4 tornillos, retire la tapa (Figura 2) -Coloque el protector sobre la mesa (Figura 3). -Alinear las muescas (Figura 4 - N º... -
Página 11: Montaje Del Volante De Altura
6.5 Montaje del volante de altura Este volante lateral permite un ajuste de altura micrométrico del árbol de trabajo (eje). -Coloque el volante en el eje de salida del cárter. Esto generalmente se monta directamente en la fábrica. -Para ajustar o reducir la altura de la carrera del árbol (se usa para ajustar la altura de las esclusas), gire el mango (ver diagrama), dependiendo de si desea aumentar o disminuir la altura. -
Página 12: Montaje De La Aspiración
6.7 Montaje de la aspiración Se recomienda una aspiración de polvo y virutas en esta máquina (no suministrado). -Montar la manguera de la aspiradora en la boca de succión en la parte posterior del protector del eje. El diámetro del adaptador es de 100mm. Usted puede mantener la manguera en la conexión con una abrazadera. -
Página 13: Ajuste Del Protector Del Eje
7.2 Ajuste del protector del eje Cada trabajo debe ser considerado por separado: Con cada uso, se debe garantizar la correcta instalación de los protectores y su configuración correcta. Con cada uso, debe configurar cada uno de los aparatos de guiado de la maquina. Ver el tornillo de bloqueo antes de iniciar el trabajo. -
Página 14: Puesta En Marcha
8. PUESTA EN MARCHA La maquina tupi debe ser colocada y asegurada sobre una superficie plana en un lugar inaccesible para los niños por sí solos. Asegúrese del ajuste correcto de las funciones de seguridad, los clips y las cerraduras antes de comenzar a usar la maquina. -
Página 15: Mantenimiento
9. MANTENIMIENTO Importante: Retire el enchufe de la tomacorriente antes de realizar ajustes o mantenimiento. 9.1 Mantenimiento Esta máquina no requiere ningún mantenimiento especial, solo mecánica como la lubricación de los rodamientos. Recuerde que debe mantener el equipo en un buen estado de limpieza para evitar cualquier riesgo de incumplimiento. -
Página 16: Resolución De Problemas
9.3 Resolución de problemas Si la máquina no se inicia, asegúrese de que todas las conexiones eléctricas están correctamente. Compruebe que el interruptor de seguridad está activado, asegúrese de que su sistema eléctrico, un fusible se ha fundido. Si después de estas operaciones, el fracaso es atribuible a la máquina, hágalo revisar por su distribuidor autorizado o llévelo a su distribuidor. -
Página 17: Despiece
11. DESPIECE... -
Página 19: Certificado De Garantia
Este producto se garantiza para un período de un año a partir de la fecha de compra (orden de entrega o factura) y del registro del N° de serie. Los productos de marca LEMAN se comprueban según las normas de recepción en uso.
