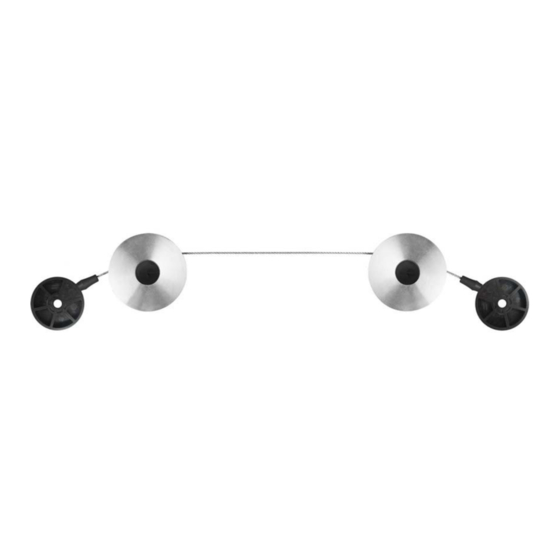

VB60LED
LOW PROFILE FIXED MOUNT
Max screen size: 55"
Max weight 60 lbs – 27.2 KG
CAUTION: DO NOT EXCEED MAXIMUM
LISTED WEIGHT CAPACITY. SERIOUS
INJURY OR PROPERTY DAMAGE MAY
OCCUR!
VB60LED = L27-OM1100344-CON-062711vE
VERSION
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
BENUTZERHANDBUCH
INSTRUCTIEHANDLEIDING
MANUALE DI ISTRUZIONI
INSTRUKCJA OBSŁUGI
KEZELÉSI KÉZIKÖNYV
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
MANUAL DE INSTRUÇÕES
BRUGERVEJLEDNING
MONTERINGSANVISNING
MANUAL CU INSTRUCŢIUNI
РЪКОВОДСТВО ЗА РАБОТА
LIETOŠANAS PAMĀCĪBA
NAUDOJIMO INSTRUKCIJA
NÁVOD NA OBSLUHU
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Reduce.Reuse.Recycle
E
NÁVOD K OBSLUZE
ASENNUSOPAS
JUHEND
NAVODILA
TALİMAT KILAVUZU
BRUKSANVISNING
آﺘﻴﺐ اﻟﺘﻌﻠﻴﻤﺎت
说明手册
取扱説明書
Publicidad
Manuales relacionados para Omnimount VB60LED
Resumen de contenidos para Omnimount VB60LED
- Página 1 VB60LED LOW PROFILE FIXED MOUNT VB60LED = L27-OM1100344-CON-062711vE VERSION INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES MANUEL D’INSTRUCTIONS BENUTZERHANDBUCH INSTRUCTIEHANDLEIDING MANUALE DI ISTRUZIONI INSTRUKCJA OBSŁUGI NÁVOD K OBSLUZE KEZELÉSI KÉZIKÖNYV ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ MANUAL DE INSTRUÇÕES BRUGERVEJLEDNING ASENNUSOPAS MONTERINGSANVISNING MANUAL CU INSTRUCŢIUNI РЪКОВОДСТВО ЗА РАБОТА...
- Página 2 Tampoco prevé todas las posibles contingencias relacionadas con la instalación o el uso de este producto. La información que contiene este documento queda sujeta a cambio sin aviso previo o compromiso alguno. OmniMount Systems, Inc. no ofrece ninguna garantía, ni expresa ni implícita, respecto de la información aquí incluida. OmniMount Systems, Inc. no se responsabiliza de la precisión de la información provista en este documento, ni tampoco de que sea completa o suficiente.
- Página 3 NEDERLANDS Vrijwaring – Het is de bedoeling van OmniMount Systems, Inc. dat deze handleiding zo nauwkeurig en volledig mogelijk is. OmniMount Systems, Inc. beweert echter niet dat de informatie in deze handleiding alle details, omstandigheden of variaties omvat. Evenmin wordt in dit document rekening gehouden met elke mogelijke onvoorziene gebeurtenis in verband met de installatie of het gebruik van dit product. De informatie in dit document kan zonder voorafgaande kennisgeving of verplichting hiertoe worden gewijzigd.
- Página 4 PORTUGUÊS Limitação de responsabilidade – A OmniMount Systems, Inc. pretende que o presente manual seja preciso e completo. No entanto, a OmniMount Systems, Inc. não garante que as informações contidas no presente documento cobrem todos os detalhes, condições ou variações, nem prevêem todas as contingências possíveis relacionadas com a instalação ou utilização deste produto. As informações contidas no presente documento estão sujeitas a alteração sem qualquer tipo de aviso ou obrigação.
- Página 5 SLOVENSKA Izjava o omejitvi odgovornosti – Podjetje OmniMount Systems, Inc., si je prizadevalo, da bi bil ta priročnik natančen in popoln. Vendar OmniMount Systems, Inc., ne jamči, da informacije v tem priročniku obravnavajo vse podrobnosti, pogoje ali odstopanja. Prav tako ne more predvideti sleherne možne okoliščine v povezavi z namestitvijo ali uporabo tega izdelka. Informacije, ki jih ta dokument vsebuje, se lahko spremenijo brez predhodnega obvestila ali kakršne koli obveznosti.
- Página 6 Ansvarsfraskrivelse – OmniMount Systems, Inc. har til hensikt å gjøre denne brukermanualen presis og fullstendig. OmniMount Systems, Inc. påstår imidlertid ikke at informasjonen heri dekker alle detaljer, forhold eller variasjoner. Det har heller ikke ansvar for alle mulige uforutsette hendelser i forbindelse med montering eller bruk av dette produktet. Informasjonen i dette dokumentet kan endres uten varsel. OmniMount Systems, Inc.
- Página 7 WEIGHT CAPACITY MAXIMUM WEIGHT CAPACITY POUNDS (LBS) / KILOGRAMS (KG) MAXIMUM SCREEN SIZE COMPLETE UNIT 60 (LBS) / 27.2 (KG) 55 in. CAUTION! CAUTION! MAXIMUM WEIGHT CAPACITY MAXIMUM SCREEN SIZE 55” 60 lbs 27.2 kg USE WITH FLAT PANELS EXCEEDING THE MAXIMUM WEIGHT CAPACITY OF THIS PRODUCT MAY RESULT IN PRODUCT FAILURE CAUSING POSSIBLE INJURY AND OR PROPERTY DAMAGE.
- Página 8 TOOLS NEEDED Tools Needed Herramientas necesarias Outils requis Benötigte Werkzeuge Benodigde gereedschappen Strumenti necessari Potrzebne narzędzia Potřebné nástroje Szükséges eszközök Απαιτούμενα εργαλεία Ferramentas necessárias Nødvendigt værktøj Tarvittavat työkalut Verktyg som krävs Instrumente necesare Необходими уреди Vajalikud tööriistad Nepieciešamie rīki Reikalingi įrankiai Potrebno orodje Potrebné...
- Página 9 SYMBOLS Team Lift Drill Level Caution Hammer Levantar Con Ayuda Agujerear Nivel Precaución Martillo Travail D’équipe Percer Niveau Attention Marteau Nicht Alleine Hochheben Bohren Wasserwaage Vorsicht Hammer Tillen Met Team Boor Waterpas Voorzichtig Hamer Sollevamento In Squadra Forare Livellare Attenzione Martello Wspólne Podnoszenie Wywierć...
- Página 10 HARDWARE SCREWS/HARDWARE FOR WALL SCREWS/HARDWARE FOR FLAT PANEL MOUNTING(OM1100344vD) (MONITOR KIT L-U-vD Small M8) CAUTION! PH#3 ONLY M5 x 15 M6 x 15 M8 x 15 M4 x 15 M5 x 30 M6 x 30 M4 x 30 M8 x 30 M4-M5 SPACER SPACER...
- Página 11 WARNING! PLEASE SELECT THE PROPER SCREW LENGTH FOR YOUR FLAT PANEL BY HAND TIGHTENING TO CHECK YOUR FLAT PANELS THREAD DEPTH. 10mm 15mm 20mm 25mm 30mm Connect adapter to flat panel Conecte el adaptador al monitor Connectez l'adaptateur au moniteur Befestigen Sie den Adapter am Bildschirm Sluit de adapter aan op de monitor Collegare l'adattatore allo schermo...
- Página 12 STEP 2 – WOOD STUD / DRYWALL Find stud and mark edge and center locations Wood Stud / Drywall Ubique el panel y marque las ubicaciones de los bordes y el centro. Panel de madera/mampostería seca Repérez l'emplacement d'une poutre, puis marquez l'emplacement des bords et du centre de cette poutre. Poutre de bois/cloison sèche Suchen Sie einen Balken und markieren Sie Seiten und Mitte.
- Página 13 STEP 3 – WOOD STUD / DRYWALL CONTINUED Mark stud Marque el panel Marquer la position du poteau Markieren Sie den Balken Markeer drager Segnare il montante Zaznacz belkę Označte trám Gerenda rögzítése Σημειώστε ορθοστάτη Marcar a viga Markér underligger Merkitse pystypuu Markeringsstift Marcaţi panoul...
- Página 14 STEP 4 – WOOD STUD/DRY WALL CONTINUED Drill pilot hole Wood Stud Drywall Realice el agujero piloto Panel de madera mampostería seca Percez le trou de guidage Poutre de bois cloison sèche Bohren Sie die Vorbohrung Holzbalken Trockenmauer Boor een montagegat Houten dragers drywall Trapanare il foro pilota...
- Página 15 STEP 5 – WOOD STUD/DRY WALL CONTINUED Mount wall plate Coloque la placa de pared Montez la plaque murale Montieren Sie die Wandplatte Monteer de wandplaat Montare la piastra a muro Zamontuj płytę ścienną Připevněte nástěnnou desku Szerelje fel a fali lemezt. Τοποθετήστε...
- Página 16 STEP 2 – SOLID CONCRETE Use wall plate to mark mounting location Use la placa de pared para marcar el lugar donde se realizará la instalación Utilisez la plaque murale pour marquer l'emplacement de montage Verwenden Sie die Wandplatte, um die Montagestelle zu markieren Gebruik de wandplaat om de montageplaats af te tekenen Utilizzare la piastra a muro per segnare la posizione di montaggio Użyj płyty ściennej do oznaczenia miejsca montażu...
- Página 17 STEP 3 – SOLID CONCRETE Drill pilot hole Realice el agujero piloto Percez le trou de guidage Bohren Sie die Vorbohrung Boor een montagegat Trapanare il foro pilota Wywierć otwór pilotowy Vyvrtejte vodicí otvor Fúrja ki a vezetőlyukat. Ανοίξτε οπή οδηγό Executar um furo piloto Bor styrehul DRILL BIT...
- Página 18 STEP 5 Hang with monitor attached Cuelgue con el monitor adherido. Accrochez avec le moniteur installé. Mit dem befestigten Monitor aufhängen. Hang op terwijl de monitor is bevestigd. Appendere con lo schermo attaccato. Powieś z przymocowanym monitorem. Zavěste s připevněným monitorem. Függessze fel a monitorral együtt.
- Página 19 Pour obtenir une réparation sous garantie, contactez le service à la clientèle OmniMount au 800.MOUNT.IT (800.668.6848) ou à info@omnimount.com. Vous devrez fournir une copie de votre reçu d'achat original. Si votre produit doit être expédié à un centre de réparation OmniMount pour y être inspecté, vous devrez payer les frais de port. Le produit de remplacement vous sera envoyé en port payé.
- Página 20 .اﻻﺗﺼﺎل ﻟﻠﻤﺴﺎﻋﺪة، ﻓﺎﻟﺮﺟﺎء ﺑﺤﺎﺟﺔ آﻨﺖ إذا 您需要帮助吗？请致电 ご質問がある場合は、お電話ください OmniMount Systems, Inc. 8201 South 48th Street Phoenix, AZ 85044-5355 1-800-MOUNT-IT (1-800-668-6848) www.omnimount.com All trademarks are the property of their respective companies. OmniMount is a registered trademark of OmniMount Systems, Inc. © 2010...
