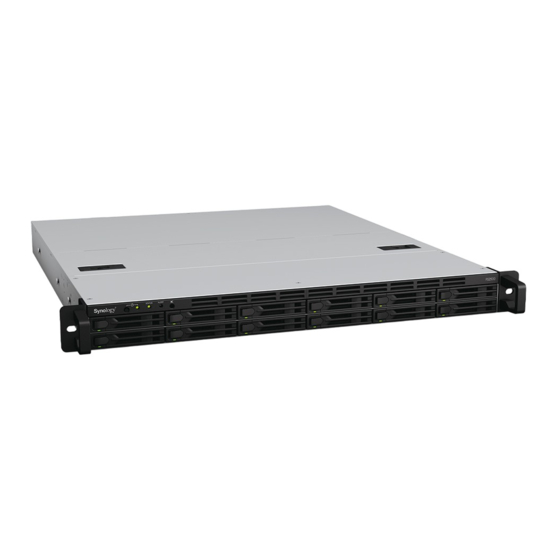

- Página 1 Synology NAS FS2500 Guía de instalación del hardware...
- Página 2 Instalar y quitar los kits de raíles Arrancar su Synology NAS Capítulo 3: Mantenimiento del sistema Sustituir el ventilador del sistema Sustituir la fuente de alimentación (PSU) Capítulo 4: Instalar DSM en Synology NAS Instalar DSM con Web Assistant Más información Synology_HIG_FS2500_20210503...
- Página 3 Capítulo Antes de comenzar Synology NAS FS2500 es un servidor empresarial que se compone del hardware del sistema y el sistema operativo de software, DiskStation Manager (DSM). Este manual le guiará por todos los aspectos de la configuración de su FS2500, incluidos los componentes de hardware, los procedimientos de configuración y el mantenimiento del sistema.
- Página 4 Descripción artículo 1. Pulse para encender su Synology NAS. Botón e indicador 2. Para apagar el Synology NAS, manténgalo pulsado hasta de alimentación que escuche un pitido y comience a parpadear el LED de alimentación. Muestra el estado del sistema. Para obtener más información, Indicador STATUS consulte "Modos e indicadores LED del sistema".
- Página 5 IP, el DNS Server y la contraseña de la cuenta admin a los valores predeterminados. Botón RESET 2. Para devolver el Synology NAS al estado "No instalado" y poder reinstalar DiskStation Manager (DSM), mantenga este botón pulsado hasta que escuche un pitido y, a continuación, vuelva a mantenerlo pulsado hasta que escuche tres pitidos.
- Página 6 Modos e indicadores LED del sistema Modos y definiciones del sistema Hay 7 modos de sistema en Synology NAS. Los modos del sistema y sus definiciones son los siguientes: Modo de sistema Definición Synology NAS se está encendiendo y realizando la inicialización del hardware, como Encendido el restablecimiento del hardware o la inicialización de la BIOS.
- Página 7 • Entrar en hibernación y, a continuación, salir de la hibernación: DSM preparado para su uso > Hibernación > DSM preparado para su uso • Apagar Synology NAS: DSM preparado para su uso > Apagando > Apagado • Fallo de alimentación con SAI conectado: DSM preparado para su uso >...
- Página 8 Conexión de 100 Mbps/Sin red Observación: 1 Vuelva a reiniciar el Synology NAS o introduzca de nuevo los discos y ejecute la herramienta de diagnóstico del fabricante de las unidades HDD/SSD para comprobar su estado. Si puede iniciar sesión en DSM, vuelva a realizar una prueba de S.M.A.R.T. para analizar las unidades. Si continúa sin resolver el problema, póngase en contacto con el servicio de soporte técnico de Synology para obtener ayuda.
- Página 9 • Basic • JBOD • RAID 0 • RAID 1 Tipo de RAID compatible • RAID 5 • RAID 6 • RAID 10 • Synology RAID F1 • FCC Clase A • CE Clase A • UKCA • BSMI Clase A Certificación de agencias...
- Página 10 Módulo de alimentación PSU 350W-RP Module_1 redundante de 350 W Accesorios opcionales Con los accesorios de Synology, puede personalizar su Synology NAS para adecuarlo a diferentes entornos empresariales sin preocuparse por la compatibilidad y estabilidad. Visite www.synology.com/compatibility para obtener más información.
- Página 11 Instrucciones de seguridad Manténgase alejado de la luz solar directa y de productos químicos. Garantice un entorno estable sin cambios bruscos de temperatura o humedad. Coloque la unidad con el lado adecuado hacia arriba en todo momento. Mantenga la unidad alejada de líquidos. Antes de limpiar el equipo, desconecte el cable de alimentación.
- Página 12 • Kit de montaje en rack (consulte la sección Accesorios opcionales para determinar el kits de raíles adecuado para la instalación en armario) Advertencia: Le recomendamos que monte su Synology NAS en un armario antes de instalar las unidades, ya que el peso elevado aumentará la dificultad de la instalación. Instalación de discos Siga los pasos que se indican a continuación para instalar las unidades:...
- Página 13 3 Inserte la bandeja de discos cargada en la bahía de discos vacía. Presione el asa hacia adentro para fijar la bandeja de discos. Observación: Asegúrese de que la bandeja de discos está totalmente insertada. De lo contrario, puede que el disco no funcione correctamente.
- Página 14 32 GB Para instalar el módulo RAM 1 Apague su FS2500. Desconecte todos los cables conectados a su FS2500 para impedir los posibles daños. 2 Presione los pequeños botones situados en la cubierta del ventilador, levántela y colóquela a un lado.
- Página 15 3 Quite el tornillo de la cubierta superior trasera. Deslice la cubierta superior trasera para abrirla y, a continuación, levántela y colóquela a un lado. Observación: Al retirar la cubierta superior trasera, los componentes internos delicados quedan expuestos. Cuando retire o agregue memoria, evite tocar cualquier otra parte salvo el conjunto de la memoria. 4 Las ranuras de memoria están etiquetadas como se indica a continuación.
- Página 16 5 Inserte el nuevo módulo de memoria en la ranura: a Empuje los clips de fijación de la ranura hacia los lados. b Alinee la muesca del borde dorado del módulo con la de la ranura de la memoria. c Aplique una presión firme y uniforme para empujar hacia abajo el módulo de memoria. d Los clips de fijación se cerrarán con un chasquido cuando el módulo se ha insertado correctamente.
- Página 17 Para extraer el módulo RAM 1 Siga los pasos 1 y 3 de la sección "Para instalar el módulo RAM" para apagar su FS2500, desconecte los cables y, a continuación, retire la cubierta superior trasera como se describe anteriormente.
- Página 18 1 Apague su FS2500. Desconecte todos los cables conectados a su FS2500 para impedir los posibles daños. 2 Abra el FS2500 siguiendo los pasos 1 a 3 de la sección "Para instalar el módulo RAM". 3 Instale la tarjeta de interfaz de red: a Empuje el seguro negro de la cubierta de la ranura de expansión hacia arriba.
- Página 19 5 Vuelva a colocar el seguro negro en la ranura de expansión para fijar la tarjeta de interfaz de red. Observación: Confirme que el conector esté totalmente insertado. En caso contrario, es posible que la interfaz de red no funcione correctamente. 6 Vuelva a colocar la cubierta superior siguiendo los pasos 6 a 7 de la sección "Para instalar el módulo RAM".
- Página 20 Tire del pestillo trasero del riel interior y sujételo, como se muestra en la ilustración, y continúe tirando del raíl interior del conjunto. 2 Coloque el kit de raíles en el Synology NAS: a Alinee los orificios de fijación del raíl interior con el lateral del chasis y deslice hacia atrás para colocar el raíl interior.
- Página 21 3 Con la ayuda de otra persona, alinee con cuidado los raíles interiores con el conjunto del raíl exterior y empuje el chasis hacia el rack. 4 Tire del pestillo delantero del raíl interior, como se muestra en la ilustración, para desbloquear el raíl y siga empujando el chasis hacia el rack.
- Página 22 Para quitar el kit de raíles 1 Para quitar el chasis del rack, afloje y extraiga los tornillos del rack. 2 Extraiga el chasis del rack. 3 Quite el chasis del rack. a Tire del pestillo trasero del raíl interior hacia afuera para desbloquear el raíl interior del conjunto del raíl exterior.
- Página 23 2 Conecte al menos un cable LAN a uno de los puertos LAN y el otro extremo a su interruptor, enrutador o concentrador. 3 Pulse el botón de encendido para encender el FS2500. ¡Enhorabuena! Ahora su Synology NAS está en línea y lo podrá detectar cualquier equipo de la red. 23 Capítulo 2: Configuración del hardware...
- Página 24 Sustituir el ventilador del sistema Si un ventilador del sistema no funciona correctamente, siga estas instrucciones para abrir la carcasa del FS2500 sustituir el ventilador defectuoso. 1 Presione los pequeños botones situados en la cubierta del ventilador. 2 Levante y retire la tapa del ventilador.
- Página 25 4 Busque el ventilador defectuoso. Levante el ventilador para extraerlo. 5 Prepare un nuevo ventilador e instálelo en el FS2500. Asegúrese de que el ventilador está alineado correctamente, como se muestra a continuación. 25 Capítulo 3: Mantenimiento del sistema...
- Página 26 Para silenciar el pitido largo cuando lo oiga, puede pulsar el botón Pitido desactivado. 2 En el panel trasero, empuje la palanca de la PSU hacia dentro como se muestra. Extraiga la PSU del FS2500. 3 Prepare una PSU nueva. Insértela en la ranura vacía hasta que oiga un clic.
- Página 27 3 Introduzca una de las siguientes en la barra de direcciones de su explorador: find.synology.com synologynas:5000 4 Web Assistant se iniciará en su explorador de Internet. Buscará y encontrará el Synology NAS en la red local. El estado de su FS2500 debería ser instalado.
- Página 28 Sección 3. Copia de seguridad. Puede realizar un número considerable de copias del Software con fines de copia de seguridad y archivado solamente. Sección 4. Actualizaciones. El software que le proporcione Synology o se ponga a su disposición en el sitio web de Synology en www.synology.com...
- Página 29 CLUF se resolverá exclusiva y finalmente mediante arbitraje realizado por tres árbitros neutrales según los procedimientos de la Ley de Arbitraje y de las normas de aplicación relacionadas de país en al cual se organizó Synology Inc. En tales casos, el arbitraje se limitará exclusivamente al conflicto entre Usted y Synology. El arbitraje, o cualquier parte del mismo, no se consolidará...
- Página 30 CLUF permanecerá vigente. Sección 21. Contrato completo. Este CLUF establece el contrato íntegro entre Usted y Synology con respecto al Software y a la materia aquí tratada y reemplaza a cualquier otro contrato anterior y contemporáneo, sea escrito u oral. Ninguna enmienda, modificación o renuncia de ninguna de las cláusulas del presente CLUF será...
- Página 31 (C) "Producto reacondicionado" hace referencia a todos los productos de Synology que hayan sido reacondicionados por la filial de Synology o por un distribuidor o comercial autorizado de Synology, sin incluir los que se venden "tal cual" o "sin garantía".
- Página 32 Producto no conforme de acuerdo con la Sección 3.4 y tras la validación por parte de Synology de que dicho Producto no se adecúa a la garantía. Antes del envío del Producto reacondicionado a los Clientes, estos habrán verificado que cumplen estrictamente con los estándares...
- Página 33 Sección 4. Limitaciones de responsabilidad 4.1 Fuerza mayor. Synology no se responsabilizará, ni se considerará que infringe o incumple esta Garantía si se retrasa o no realiza lo que requiere la presente Garantía como resultado de cualquier causa o condición fuera de su control razonable (incluyendo, a modo enunciativo, cualquier acto u omisión por parte del Cliente).
- Página 34 árbitro único, y se limitará únicamente al conflicto entre el Cliente y Synology. El arbitraje, o cualquier parte del mismo, no se consolidará con ningún otro arbitraje y no se realizará para toda una clase o para una acción de clase. El arbitraje tendrá...
- Página 35 FCC Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Página 36 この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨 害を引き起こすことがあります。この場合には使用者が適切な対策を講ずる よう要求されることがあります。 VCCI 一 A...
