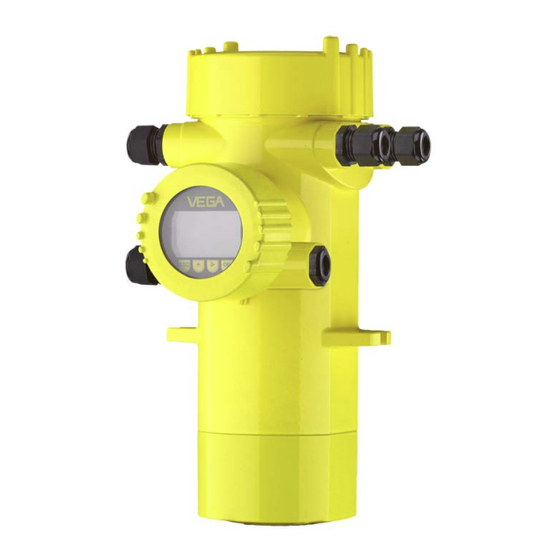

Vega MINITRAC 31 Guía Rápida
Ocultar thumbs
Ver también para MINITRAC 31:
- Instrucciones de servicio (104 páginas) ,
- Información sobre el producto (24 páginas) ,
- Manual del usuario (20 páginas)
Manuales relacionados para Vega MINITRAC 31
Resumen de contenidos para Vega MINITRAC 31
- Página 1 Guía rápida Sensor radiométrico para la medición de densidad MINITRAC 31 De cuatro hilos 4 … 20 mA/HART Con calificación SIL Document ID: 62077...
- Página 2 Anexo ............................25 Datos técnicos ....................... 25 Información: La presente guía rápida posibilita una puesta en marcha rápida del instrumento. Usted puede encontrar informaciones adicionales en el manual de operaciones detallado, correspondiente, así como el Safety Manual que acompaña a los instrumentos con cualificación SIL. Puede en- contrarlos en nuestra página web. Manual de instrucciones MINITRAC 31, de cuatro hilos 4 … 20 mA/HART, con cualificación SIL. ID de documento 43389 Estado de redacción de la guía rápida: 2022-11-22 MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 3 Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto MINITRAC 31 es un sensor para la medición de nivel y detección de nivel límite. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto".
- Página 4 Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo " Embalaje, transporte y almacenaje" • Capitulo " Reciclaje" MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 5 La placa de características opcional de acero inoxidable está firme- mente atornillada a la carcasa y la rotulación es resistente de forma permanente. La placa de características de acero inoxidable no puede reequiparse con posterioridad. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 6 Usted no necesita ninguna conexión a proceso y ninguna abertura del depósito. El equipo es por lo tanto ideal para la instalación posterior. El equipo tiene muchas posibilidades de aplicación. En combinación con la detección de nivel límite MINITRAC 31 también puede recono- cer cantidades residuales. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 7 Eso se aplica en medida especial para aplicaciones SIL. A causa de las propiedades físicas de la radiación radioactiva la tasa de pulsos está sujeta a ligeras variaciones. Ajustar un tiempo de integración adecuado, para lograr un valor de medición estable. Valor de proceso no La relación entre la altura de llenado y la tasa de pulsos medida por lineal el sensor no es lineal. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 8 Durante la manipulación de preparado radioactivos hay que evitar para la protección contra cualquier carga de radiación innecesaria. Hay que mantener lo más radiación pequeña posible una carga de radiación inevitable. Para eso tener en cuenta las tres medidas importantes siguientes: MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 9 (en Alemania p. Ej. es el reglamento de protección contra radiación). Estamos con mucho gusto a su disposición para otras informaciones sobre la protección de radiación y las reglamentaciones en otros países. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 10 • Pieza de medición activa • Conexión a proceso • Junta del proceso Condiciones de proceso son especialmente • Presión de proceso • Temperatura de proceso • Propiedades químicas de los productos • Abrasión e influencias mecánicas MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 11 Ej. VEGASOURCE. MINITRAC 31 se puede montar en cualquier posición. Si usted ha pedido su equipo con un revestimiento de plomo como protección contra radiaciones ambientales (opcional), el sensor está protegido...
- Página 12 Fig. 5: Posición de montaje - detección de nivel límite Montaje horizontal Montaje perpendicular Montaje horizontal, transversal al depósito Medida de nivel - Detección de cantidad residual MINITRAC 31 se puede emplear para la detección de cantidad residual p. Ej. en tanques de almacenaje para líquidos de alta calidad. Para eso hay que montar el equipo en la parte más baja del depósito MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 13 Si estas medidas no son suficientes para mantener la temperatura ambiente máxima, ofertamos un sistema de refrigeración por agua o por aire para el MINITRAC 31. El sistema de refrigeración también debe ser incluido en el cálculo del punto de medición. Consulte con nuestros especialistas acerca del diseño del sistema de refrigeración por agua. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 14 3. Pelar aproximadamente 10 cm (4 in) de la envoltura del cable de conexión, quitar aproximadamente 1 cm (0.4 in) de aislamiento a los extremos de los conductores 4. Empujar el cable en el sensor a través del racor atornillado para cables MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 15 10. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. Información: Los bloques de terminales son enchufables y se pueden sacar de la electrónica . Con este fin, aflojar las dos palanca de bloqueo laterales del bloque de terminales con un destornillador. Al soltar el cierre el bloque de terminales es empujado hacia afuera automáticamente. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 16 1 Terminales de conexión para la unidad externa de visualización y configura- ción 2 Espigas de contacto para el módulo de visualización y configuración o adaptador de interface Conexión a un PLC Si se conectan cargas inductivas o corrientes elevadas, se daña per- manentemente el chapado de oro sobre la superficie de contacto del MGC = Multi Gauge Communication MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 17 Fig. 10: Compartimiento del sistema electrónico y de conexión (Ex d) para equipos con salida de corriente con seguridad intrínseca Alimentación de tensión 2 Salida de relé 3 Interface para comunicación sensor-sensor (MGC) 4 Ajuste de dirección de bus para comunicación sensor-sensor (MGC) MGC = Multi Gauge Communication MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 18 Las cargas inductivas se producen también por la conexión a una entrada o salida de PLC y/o en combinación con cables largos. Para proteger el contacto de relé (p. ej. diodo Z) es imprescindible tomar medidas de protección contra chispas o utilizar la salida de transistor de 8/16 mA. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 19 Informaciones detallada sobre la versión a prueba de explosión (Ex ia, Ex d) , se encuentran en las instrucciones de seguridad específicas Ex. Estas forman parte del alcance de suministros y se encuentran incluidas en cada equipo con homologación Ex. MGC = Multi Gauge Communication MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 20 6 7 8 Fig. 15: Compartimiento de configuración y de conexión (Ex ia) para equipos con salida de corriente con seguridad intrínseca 1 Terminales para la salida de señal con seguridad intrínseca 4 … 20 mA/ HART( activo) 2 Espigas de contacto para el módulo de visualización y configuración o adaptador de interface 3 Terminales de conexión para la unidad externa de visualización y configura- ción Terminal de conexión a tierra MGC = Multi Gauge Communication MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 21 Parametrización segura con entorno de operación inseguro • Prueba periódica Manual de seguridad La calificación SIL de componentes está documentada por un manual de seguridad funcional (Safety Manual). Aquí están disponi- bles todos los datos e informaciones relacionados con la seguridad, necesarios para los usuarios y los planificadores para el diseño y la operación de sistemas de seguridad instrumentados. Este documen- to se adjunta en cada dispositivo con calificación SIL y también se puede llamar a través de la búsqueda en nuestro sitio web. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 22 • El DTM adecuado para el equipo en combinación con un software de ajuste según el estándar FDT/DTM, p. ej. PACTware Indicaciones: Para el ajuste del MINITRAC 31 se requiere una DTM Collection ac- tual. La modificación de los parámetros relevantes para la seguridad solamente es posible con conexión activa hacia el equipo (Modo Online). Para evitar posibles fallos durante la parametrización con entorno de Parametrización segura...
- Página 23 (p. Ej. por interrupción prematura o falta de corriente), entonces el equipo se queda en estado liberado y de esta forma inseguro. Advertencia: Reset equipo En caso de reset a la configuración básica todos los parámetros se restauran al ajuste de fábrica. Por eso después hay que comprobar y configurar nuevamente todos los parámetros relevantes para la seguridad. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 24 4. Atornillar fijamente la tapa de la carcasa con la ventana. El desmontaje tiene lugar análogamente en secuencia inversa. El módulo de visualización y configuración es alimentado por el sen- sor, no se requiere ninguna conexión adicional. Fig. 16: Colocar el módulo de visualización y configuración Indicaciones: En caso de que se desee reequipar el instrumento con un módulo de visualización y configuración para la indicación continua del valor medido, se necesita una tapa más alta con ventana. MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 25 24 … 65 V DC (-15 … +10 %) o 24 … 230 V AC (-15 … +10 %), 50/60 Hz Protección contra polarización inversa Existente Consumo de energía máx 6 VA (AC); 4 W (DC) MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 26 Notes MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 27 Notes MINITRAC 31 • De cuatro hilos 4 … 20 mA/HART...
- Página 28 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Teléfono +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
