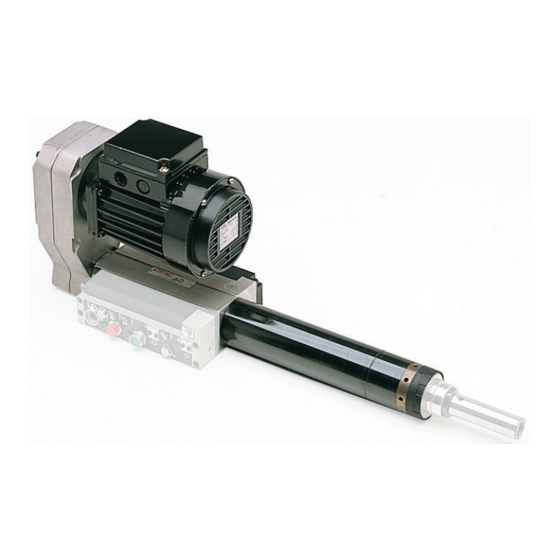

AFDE400 / AFDE430 / AFDE410 / AFDE440
AFDE400-330
AFDE400-550
AFDE400-900
AFDE400-1200
AFDE400-1450
AFDE400-1750
AFDE400-2350
AFDE400-2850
AFDE400-3750
AFDE400-4600
AFDE400-5250
AFDE400-8000
AFDE400-10000
AFDE410-330
AFDE410-550
AFDE410-900
AFDE410-1200
AFDE410-1450
AFDE410-1750
AFDE410-2350
AFDE410-2850
AFDE410-3750
AFDE410-4600
AFDE410-5250
AFDE410-8000
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions
(Item number: 354343).
AVERTISSEMENT
Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations
suivantes ainsi que les instructions fournies dans le guide de sécurité
(Code article : 354343) aient été lues, comprises et respectées.
ADVERTENCIA
Antes de utilizar la herramienta o intervenir sobre ella, asegúrense de que la
información que figura a continuación, así como las instrucciones que aparecen en la
guía de seguridad (Código artículo: 354343) han sido leídas, entendidas y respetadas.
AFDE430-400
AFDE430-660
AFDE430-1100
AFDE430-1450
AFDE430-1750
AFDE430-2100
AFDE430-2800
AFDE430-3400
AFDE430-4500
AFDE430-5500
AFDE430-6300
AFDE430-9600
AFDE430-12000
AFDE440-400
AFDE440-660
AFDE440-1100
AFDE440-1450
AFDE440-1750
AFDE440-2100
AFDE440-2800
AFDE440-3400
AFDE440-4500
AFDE440-5500
AFDE440-6300
AFDE440-9600
WARNING
Part no
441483
Issue no
10
Series
C
Date
03/2015
Page
1 / 72
10
12
14
www.desouttertools.com
Publicidad
Manuales relacionados para Desoutter AFDE400 Serie
Resumen de contenidos para Desoutter AFDE400 Serie
- Página 1 Part no 441483 Issue no Series Date 03/2015 Page 1 / 72 AFDE400 / AFDE430 / AFDE410 / AFDE440 AFDE400-330 AFDE430-400 AFDE400-550 AFDE430-660 AFDE400-900 AFDE430-1100 AFDE400-1200 AFDE430-1450 AFDE400-1450 AFDE430-1750 AFDE400-1750 AFDE430-2100 AFDE400-2350 AFDE430-2800 AFDE400-2850 AFDE430-3400 AFDE400-3750 AFDE430-4500 AFDE400-4600 AFDE430-5500 AFDE400-5250 AFDE430-6300 AFDE400-8000 AFDE430-9600...
