- Página 1 TDD plus ES-Instrucciones de instalación, uso y mantenimiento TDD plus 30 TDD plus 50 TDD plus 80 TDD plus 100 NO CONECTAR A LA RED ELÉCTRICA ANTES DE LLENAR, YA QUE PUEDEN PRODUCIRSE DAÑOS IRREVERSIBLES EN EL APARATO.
- Página 2 ADVERTENCIAS DE SEGURIDAD: - El agua calentada a más de 50 ºC puede causar graves e inmediatas quemaduras cuando sale directamente de los grifos. Los niños, las personas discapacitadas y los ancianos corren un riesgo especial. Recomendamos instalar una válvula mezcladora termostática en la tubería de suministro de agua, marcada en rojo.
- Página 3 cualquier resto de suciedad o grasa que se pueda haber quedado ahí; el tubo de admisión del dispositivo debe contar con un dispositivo de seguridad que cumpla con los reglamentos pertinentes, y tiene que estar calibrado a una presión máxima de 0,8 MPa, que incluya como mínimo: un grifo, una válvula de retención, una válvula de seguridad y una válvula de corte de carga hidráulica.

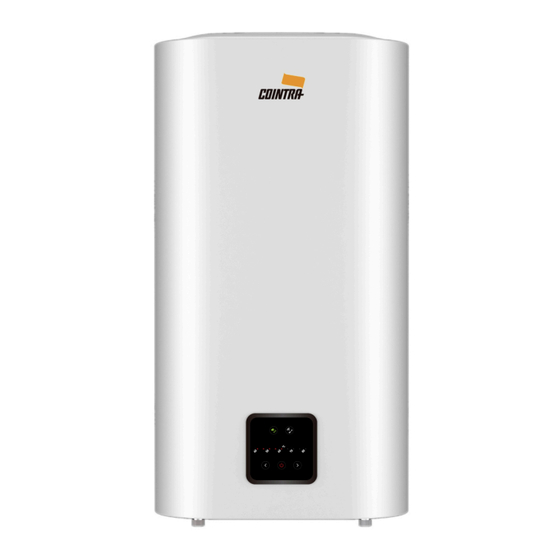

- Página 4 Gracias por comprar nuestro calentador eléctrico de inmersión TDD plus de Cointra. El termo eléctrico de inmersión TDD plus de Cointra ha sido diseñado y fabricado de acuerdo con la norma internacional CEI sobre electrodomésticos. Este producto es de la más alta calidad, de acuerdo con las normas internacionales.
- Página 5 1. CARACTERÍSTICAS GENERALES: • Aislamiento de vidrio, aislamiento hidráulico-eléctrico El elemento calefactor está aislado con polvo de vidrio con un gran nivel de aislamiento; proporciona una gran conducción de calor y una gran estabilidad térmica como material de relleno, lo que sirve para aislar tenga fugas.
- Página 6 2. CARACTERÍSTICAS TÉCNICAS: Modelo TDD plus 30 TDD plus 50 TDD plus 80 TDD plus 100 Volumen de almacenamiento (V) Peso cuando está lleno de agua* 47,7 75,1 111,5 124,5 Rango de ajuste de temperatura 40-80 ºC Presión máxima de funcionamiento...
- Página 7 Vertical Horizontal MODELOS NÚMERO TDD plus 30 TDD plus 50 TDD plus 80 TDD plus 100 1092 1/2" 1/2" 1/2" 1/2" L/L1+L2 200+300...
- Página 8 3. REQUISITOS DE establecidas por la normativa local en materia de salud y seguridad, como el Reglamento electrotécnico de baja tensión, el Código técnico de edificación y los reglamentos locales pertinentes. El equipo calienta agua a una temperatura por debajo del punto de ebullición. Debe conectarse a un suministro principal de agua que sea compatible con los niveles de rendimiento y capacidad del equipo.
- Página 9 Instalación vertical Instalación horizontal MODELOS NUMBER NÚMERO TDD plus 30 TDD plus 50 TDD plus 80 TDD plus 100 E(mm) F(mm) L(mm) J/J1+J2(mm) 200+300 Modelo horizontal Nota: Si necesita instalar el calentador concretamente en un dormitorio o baño, deberá ceñirse a...
- Página 10 Conecte la entrada y la salida de agua del calentador a tuberías o accesorios que puedan soportar temperaturas superiores a 100° C y una presión que sobrepase la presión de trabajo (8 bares). Por tanto, le recomendamos encarecidamente que no utilice materiales que no soporten altas temperaturas. Cuando instale las tuberías de agua, siga las normas básicas para evitar la corrosión: “No utilice cobre calentador, a las dos tuberías.
- Página 11 Asimismo, es esencial conectar la boquilla de desagüe de la válvula de seguridad (2) a un desagüe utilizando el tubo de evacuación de sifón que se le ha proporcionado. Este conducto debe quedar a la vista e inclinarse hacia la tubería. Dirección de entrada de agua fría Descripción de la válvula de seguridad...
- Página 12 1. Botón “ ”: - Encendido: LED roja - Anticongelante: LED parpadeante (roja). 2. Botón “ ”: para encender o apagar la función inteligente, se enciende la luz verde cuando se activa y se apaga la luz cuando se desactiva. 3.
- Página 13 Función inteligente “ ”: descripción La función inteligente es una aplicación de software que aprende sobre el consumo del usuario, lo que le permite minimizar la pérdida de calor y maximizar el ahorro de energía. El software inteligente se somete a una fase de estudio de una semana desde el momento en el que el calentador eléctrico comienza a funcionar a la temperatura establecida y registra el consumo de energía del usuario.
- Página 14 Recomendaciones generales Para limitar el crecimiento de la legionela: Temperatura del agua entre 25 ºC y 50 ºC. Para restringir el crecimiento de la bacteria legionela, la temperatura del agua deberá estar dentro de un rango en el que la bacteria no crezca en absoluto o en el que crezca muy poco, siempre que sea posible.
- Página 15 Reinicio: Para reiniciar el calentador, apague el aparato y vuelva a encenderlo. Si la causa del fallo ha desaparecido, el calentador volverá a funcionar normalmente. Si no es así, algunas luces LED seguirán parpadeando. Póngase en contacto con el servicio de asistencia técnica. Diagnóstico: El tipo de error se determina gracias a las luces LED como se muestra abajo: 40 - 45 ºC LED +...
- Página 16 Abra la aplicación “ Smart” en su smartphone pulsando el icono indicado arriba. OASIS Para utilizar la aplicación Smart por primera vez, es necesario registrarse: cree una cuenta nueva OASIS dirección de correo electrónico anterior y cree una contraseña → Pulse el botón “Registrarse”...
- Página 17 Conecte su smartphone a un router WIFI de 2,4 GHz, introduzca en la aplicación el nombre del WIFI y la contraseña y pulse “Siguiente”: Asegúrese de que el termo eléctrico esta conectado eléctricamente y enciéndalo. Pulse el botón WIFI del calentador durante 3 segundos y cuando el botón WIFI parpadee rápido, pulse “...
- Página 18 Mantenga el smartphone cerca del calentador mientras se conecta al router WIFI y se inicializa para ser utilizado. Si el proceso de conexión con el router WIFI sale bien, verá que su dispositivo se ha añadido como se muestra abajo.
- Página 19 Pulse el icono del equipo para acceder al panel de control; se mostrará el modo de funcionamiento actual (manual o ECO). Con el calentador de agua en modo manual, el aspecto del panel de control de la app es el siguiente: Pulse el símbolo “...
- Página 20 En el modo ECO, pulse el símbolo “ ” para seleccionar el modo “manual”. En el modo manual, si pulsa los botones “+” y “-” puede ajustar la temperatura del agua caliente dentro del rango 40-80 °C, de 5 °C en 5 °C. En el modo ECO, la temperatura del agua caliente se calcula y se establece automáticamente mediante la función inteligente.
- Página 21 6. NORMAS DE Ánodo de magnesio Es esencial que el servicio de asistencia técnica revise su aparato una vez al año para eliminar las incrustaciones de cal depositadas en el elemento calefactor y para comprobar el estado del ánodo de magnesio (ver punto 6).
- Página 22 USUARIO VENDEDOR Nombre Nombre Domicilio Domicilio Población Población Fecha de venta GARANTE: Ferroli España, S.L.U., con domicilio social Polígono Industrial de Villayuda, Calle Alcalde Martín Cobos, 4 – 09007 Burgos PRODUCTO: esta garantía es aplicable a los termos eléctricos contenidos en el presente manual. GARANTÍA: Se garantizan los aparatos suministrados de acuerdo con el Real Decreto legislativo 1/2007, de 16 de noviembre, por el que se aprueba el texto refundido de la Ley General para la Defensa de los Consumidores y Usuarios y otras leyes complementarias, por un periodo de...
