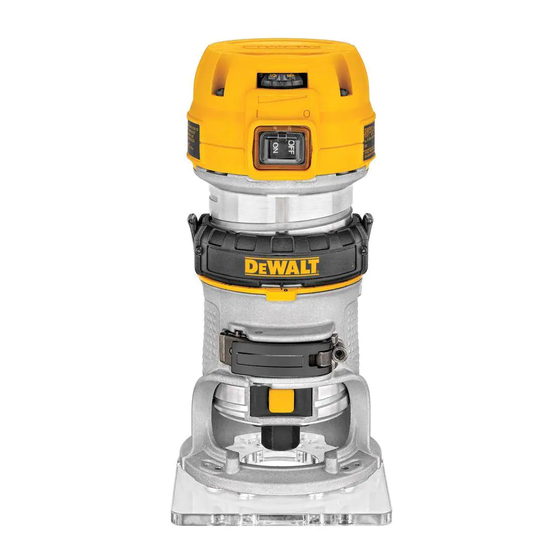

Rebajadora compacta con base ajustable y fija
Ocultar thumbs Ver también para DWP611:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
¿Dudas? Visítenos en Internet: www.dewalt.com
Dúvidas? Visite-nos na Internet em www.dewalt.com.br
Questions? See us on the World Wide Web at www.dewalt.com
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
INSTRUCTION MANUAL
DWP611
Rebajadora compacta con base ajustable y fija
Conjunto tupia compacta com base ajustável e fixa
Compact router fixed and plunge base combo kit
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE
GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL
PRODUCTO.
INSTRUÇÕES DE OPERAÇÃO, CENTRO DE SERVIÇOS E
CERTIFICADO DE GARANTIA. ADVERTÊNCIA: LEIA ESTAS
INSTRUÇÕES ANTES DE UTILIZAR O PRODUTO.

Publicidad

Tabla de contenido
loading

Manuales relacionados para DeWalt DWP611

Resumen de contenidos para DeWalt DWP611

  • Página 1 ¿Dudas? Visítenos en Internet: www.dewalt.com Dúvidas? Visite-nos na Internet em www.dewalt.com.br Questions? See us on the World Wide Web at www.dewalt.com MANUAL DE INSTRUCCIONES INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL MANUAL DE INSTRUÇÕES...

  • Página 3: Defi Niciones: Normas De Seguridad

    1) SEGURIDAD DEL ÁREA DE TRABAJO Defi niciones: Normas a) Mantenga el área de trabajo limpia y bien iluminada. Las de seguridad áreas abarrotadas u oscuras propician accidentes. b) No haga funcionar las herramientas eléctricas en Las siguientes definiciones describen el nivel de gravedad de atmósferas explosivas, como ambientes donde haya cada advertencia.

  • Página 4: Seguridad Personal

    f) Si no se puede evitar el uso de una herramienta eléctrica f) Use la vestimenta adecuada. No use ropas holgadas ni en una zona húmeda, utilice un dispositivo diferencial de joyas. Mantenga el cabello, la ropa y los guantes alejados seguridad.

  • Página 5: Normas Específi Cas De Seguridad Adicionales

    e) Mantenimiento de las herramientas eléctricas. Revise • Use abrazaderas u otra manera práctica de fijar y sujetar la que no haya piezas en movimiento mal alineadas o pieza de trabajo a una plataforma estable. El sujetar la pieza trabadas, piezas rotas o cualquier otra situación que con la mano o contra su cuerpo la vuelve inestable y puede dar pueda afectar el funcionamiento de las herramientas como resultado el que pierda el control.
  • Página 6 • Desconecte SIEMPRE la herramienta de la corriente muestra el tamaño correcto a utilizar, dependiendo de la longitud eléctrica antes de hacer ajustes o cambiar brocas. del cable y del amperaje nominal de la placa de identificación. Si • Mantenga las manos alejadas de la broca cuando el motor tiene dudas sobre cuál calibre usar, use un calibre mayor esté...

  • Página 7: Componentes (Fig. 1, 11)

    • arsénico y cromo provenientes de madera tratada química- min ..minutos ..corriente alterna mente. n o ..velocidad sin carga ..corriente directa Su riesgo de exposición a estos químicos varía, dependiendo de la ..Construcción Clase I ..terminal a tierra frecuencia con la cual realiza usted este tipo de trabajo.
  • Página 8 J. Ranura de guía de borde UNIDAD DEL (base fija) BB. Tornillo de mariposa MOTOR K. Sub-base CC. Perilla moleteada (DWP611 tiene una sub- DD. Escala de ajuste de la base D, disponibles como profundidad SUB-BASE EN accesorios. EE. Lengüeta de ajuste de FORMA DE D BASE PARA PENETRACIÓN...

  • Página 9: Funcionamiento

    FUNCIONAMIENTO Arranque y parada del motor (Fig. 1) ADVERTENCIA: Para minimizar el riesgo de graves lesiones ATENCIÓN: Antes de dar arranque a la herramienta, despeje la personales, apague la herramienta antes de realizar ajustes o zona de trabajo de todo objeto extraño. Mantenga también un agarre quitar/instalar los acoples o accesorios.

  • Página 10: Liberación Rápida Del Motor (Fig. 2)

    Para apretar con el método de “trinquete manual”: Liberación rápida del motor (Fig. 2) a. Sin retirar la llave de la tuerca de la boquilla (U), afloje la presión 1. Abra la palanca de bloqueo (I) sobre la base. sobre el botón del seguro del eje (E). 2.

  • Página 11: Ajuste De La Palanca De Bloqueo (Fig. 4)

    Para ajustar la sub-base, siga los siguientes pasos: Para cambiar los tamaños de boquilla, desatornille el conjunto de la boquilla como se describe anteriormente. Instale la boquilla deseada 1. Afloje pero no quite los tornillos de la sub-base (FF) de tal modo invirtiendo el procedimiento.

  • Página 12: Utilización De Plantillas

    3. Abra la palanca de bloqueo (I) y gire el anillo de ajuste de Utilización de plantillas profundidad (B) hasta que la broca apenas toque la pieza de La sub-base redonda (disponibles como accesorios) aceptará trabajo. El girar el anillo en sentido horario levanta el cabezal plantillas universales.

  • Página 13: Utilización De Una Guía De Borde (Fig. 7, 9)

    2. Fije el accesorio de aditamento para aspiradora (V) a la base, Utilización de una Guía de borde como se muestra. Apriete firmemente los tornillos de mariposa (Fig. 7, 9) (W) con la mano. Su distribuidor local o centro de servicio tiene a su disposición una 3.

  • Página 14: Disposición: Base Fi Ja (Fig. 1, 2)

    5. Al utilizar el aditamento para aspiradora tenga en cuenta la 3. Ajuste la profundidad de corte girando el anillo de ajuste de colocación de la aspiradora. Asegúrese de que la aspiradora está la profundidad. Refiérase a Para ajustar la profundidad de estable y de que su manguera no interferirá...

  • Página 15: Para Ajustar La Profundidad De Rebajado Del Émbolo (Fig. 11)

    2. Inserte el motor en la base alineando el surco en el motor (G) con 4. Deslice la varilla de ajuste de la profundidad (O) de tal modo que coincida con el tope de torre (N) más bajo. los espigos de guía (R) en la base. Deslice el motor hacia abajo hasta que el motor se detenga sobre el tope del motor (AA).

  • Página 16: Funcionamiento: Todas Las Bases

    NOTA: Al soltar la palanca de seguro de penetración el motor queda automáticamente bloqueado en su lugar. ELECCIÓN DE VELOCIDAD DE LA REBAJADORA (DWP611 Y NOTA: Si es necesaria resistencia adicional utilice la mano para DWP611PK Y SOLAMENTE) (FIG. 1) presionar la palanca de seguro de penetración.

  • Página 17: Control De Velocidad Variable (Todas Las Unidades) (Fig. 1)

    CONTROL DE VELOCIDAD VARIABLE (TODAS LAS Falla en el encendido UNIDADES) (FIG. 1) Si la herramienta no enciende, verifique que las patas del enchufe del Esta rebajadora está equipada con un selector de velocidad variable cable hagan buen contacto en el tomacorriente. Además, revise que no (C) con un número infinito de velocidades entre 16 000 y 27 000 haya fusibles quemados o interruptores automáticos de circuito abierto RPM.

  • Página 18: Limpieza

    Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro ESPECIFICACIONES de la herramienta y nunca sumerja las piezas de la herramienta en un DWP611 líquido. Tensión de alimentación: 120/220 V AC (...
