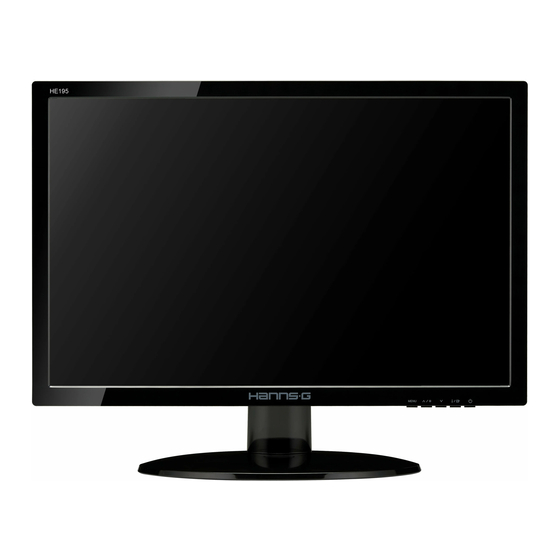

- Página 1 HE195/HE196 HE225 HSG 1249/ HSG 1250 HSG 1251 OSD[V5.9]...
- Página 2 Manual del usuario OSD[V5.9] Antes de utilizar el monitor, lea cuidadosamente este manual. Este manual debe guardarse por si tuviera que consultarlo en el futuro. Declaración de la FCC sobre Interferencias de Frecuencias de Radio de Clase B Este equipo ha sido probado y ha cumplido con los requisitos para un dispositivo digital de Clase B según el Párrafo 15 del Reglamento FCC.
- Página 3 Manual del usuario INFORMACIÓN SOBRE EL RECICLAJE A nosotros, la Hanns.G nos importa mucho nuestra política de protección del medioambiente y creemos firmemente que nos ayuda tener una Tierra más sana usando tratamientos adecuados y el reciclaje de dispositivos tecnológicos industriales al final de su vida útil.
- Página 4 Manual del usuario TABLA DE CONTENIDO AVISO RELACIONADO CON LA SEGURIDAD ..........5 PRECAUCIONES ....................5 NOTAS ESPECIALES ACERCA DE MONITORES LCD ......6 ANTES DE UTILIZAR EL MONITOR ............... 7 CARACTERÍSTICAS ..................7 COMPROBAR LOS CONTENIDOS DE LA CAJA ........7 INSTRUCCIONES DE INSTALACIÓN ............
- Página 5 Manual del usuario AVISO RELACIONADO CON LA SEGURIDAD 1. Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento anularán la autorización del usuario para trabajar con el equipo. 2. Debe utiliza un cable de alimentación de CA y cables de interfaz apantallados para no sobrepasar los límites de emisión.
- Página 6 Manual del usuario NOTAS ESPECIALES ACERCA DE MONITORES LCD Los siguientes síntomas son normales con monitores LCD y no indican un problema. Debido a la naturaleza de la luz fluorescente, la pantalla puede parpadear durante el uso inicial. • Desconecte la alimentación y vuelva a conectarla para asegurarse de que el parpadeo desaparece. Puede detectar un brillo ligeramente irregular en la pantalla dependiendo del patrón de escritorio que •...
- Página 7 Manual del usuario ANTES DE UTILIZAR EL MONITOR CARACTERÍSTICAS Modelo: HE195 HE196 HE225 Tamaño: 47cm/ 18.5” 48,3cm/ 19” 54,6cm/ 21.5” Visualización supernítida para Windows • ® EPA ENERGY STAR 【Opcional; depende del modelo seleccionado】 • Producto verde GP • Diseño ergonómico •...
- Página 8 Manual del usuario INSTRUCCIONES DE INSTALACIÓN INSTALACIÓN DESINSTALACIÓN Instalar y desinstalar la base INSTALACIÓN: 1. Dé la vuelta al monitor y póngalo bocabajo. 2. Acople el pedestal a la columna del monitor (Figura 1). 3. Gire la base tal y como se muestra en la ilustración (Figura 2) hasta que escuche un 'clic'. DESINSTALACIÓN: 1.
- Página 9 únicamente por profesionales capacitados. El cliente no debe intentar realizar esta tarea por sí solo. Hanns.G no se hace responsable de operaciones de montaje inadecuadas o que puedan provocar accidentes o lesiones. Solicite información a un profesional capacitado acerca del uso de una...
- Página 10 Manual del usuario REALIZAR CONEXIONES CONEXIÓN A UN PC: Apague el televisor antes de llevar a cabo el procedimiento siguiente. 1. Conecte un extremo del cable VGA a la parte posterior del monitor y el otro extremo al puerto VGA del equipo.
- Página 11 Manual del usuario AJUSTE DEL ÁNGULO DE VISIÓN Para conseguir la mejor visualización, es recomendable mirar a toda la superficie del monitor y, continuación, ajustar el ángulo del monitor en función de sus preferencias. Sujete la base de forma que no deje caer el monitor cuando cambie su ángulo. El ángulo del monitor se puede ajustar entre -3°...
- Página 12 Manual del usuario INSTRUCCIONES DE FUNCIONAMIENTO INSTRUCCIONES GENERALES Presione el botón de encendido para encender o apagar el monitor. El resto de botones de control se encuentran en el panel frontal del monitor (consulte la Figura 4). Si cambia esta configuración, la imagen podrá...
- Página 13 Manual del usuario FUNCIONES DE LOS BOTONES DEL PANEL DE CONTROL Botón de encendido: • Presione este botón para ENCENDER/APAGAR el monitor. Indicador de encendido: • Verde — Modo Encendido. Naranja — Modo de ahorro de energía. MENÚ/ VOLVER: • Enciende/Apaga el monitor o vuelve al menú...
- Página 14 Manual del usuario 4. Para cambiar el modo predefinido: [La disponibilidad de esta función dependerá del modelo seleccionado] Mantenga pulsado el botón 【MENU】 durante 3 segundos y seleccione uno de los modos siguientes: 「PC」 , 「PELÍCULA」 , 「JUEGOS」 , 「ECONÓMICO」 . El modo predeterminado es 「PC」 . Resolución 640×400@70Hz ↔...
- Página 15 Manual del usuario CÓMO AJUSTAR LA CONFIGURACIÓN BRILLO/ CONTRASTE Puede ajustar el brillo de la pantalla de acuerdo con sus preferencias. Seleccione la opción 「BRILLO」 para ajustar el valor BRILLO de brillo. Ajuste el valor de contraste de la pantalla de acuerdo con sus preferencias.
- Página 16 Manual del usuario Si la relación de aspecto de la pantalla está distorsionada, puede realizar ajustes utilizando esta función.「FULL」(COMPLETO) indica que la pantalla se mostrará completa, lo cual no garantiza que se muestre la imagen con su escala original.「FIT」 RELACIÓN DE (APROPIAR) indica el escalado en proporción de las imágenes ASPECTO originales, lo cual podría implicar la aparición de bandas negras a...
- Página 17 Manual del usuario Seleccione la opción 「POSICIÓN V [V-position]」para ajustar la POSICIÓN V posición vertical del menú OSD. Introduzca la opción y ajuste el nivel. Seleccione la opción 「TRANSPARENCIA」 para ajustar la TRANSPARENCIA transparencia del menú OSD. Seleccione la opción 「INTERV. DE ESPERA DE OSD 」para INTERV.
- Página 18 Manual del usuario CONECTAR Y LISTO [PLUG AND PLAY] FUNCIÓN DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
- Página 19 Manual del usuario SOPORTE TÉCNICO (P+F) PREGUNTAS Y RESPUESTAS PAR DEFECTOS GENERALES PROBLEMA Y PREGUNTA POSIBLE SOLUCIÓN *Compruebe si el conmutador de encendido está en la posición El indicador LED de encendido de encendido. no se ilumina *El cable de alimentación debe estar conectado. *Compruebe si su PC es compatible con la función Plug &...
- Página 20 62,5cm / 24.6 (16:9) 70cm / 27.5” (16:10) 1920×1200@60Hz 1920×1200@50Hz Y si sigue teniendo problemas después de llevar a cabo las acciones anteriores, visite el sitio Web de servicio y soporte técnico de Hanns.G: http://www.hannsg.com Windows is a registered trademark of Microsoft Corporation.
- Página 21 Su PC se ha establecido en un modo de visualización incompatible. Establezca su PC en el modo de visualización dado en la tabla siguiente. TABLA DE FRECUENCIAS PREDEFINIDAS DE FÁBRICA: FRECUENCIA FRECUENCIA HE195 HE196 HE225 RESOLUCIÓN HORIZONTAL VERTICAL (KHz) (Hz) 640×400 @70Hz...
- Página 22 ▲ 1400×1050 @60Hz 64.744 59.948 ▲ 1680×1050 @60Hz 65.290 59.954 ▲ 1920×1080 @60Hz 67.500 60.000 ▲ (Modo video) HE195 HE196 HE225ABB HE225DPB MODO RESOLUCIÓN ▲ 640×480p @60Hz ▲ 720×480p @60Hz ▲ 720×576p @50Hz 1280×720p @60Hz ▲ 1920×1080i @50Hz ▲ ▲...
- Página 23 Manual del usuario APÉNDICE ESPECIFICACIONES HE195 Sistema Pantalla LCD TFT en color Tamaño Diagonal de 18.5” (47 cm) Panel LCD Densidad de píxeles 0,3 mm (H) × 0,3 mm (V) Frecuencia H 30KHz – 61KHz Vídeo Frecuencia V 56Hz – 75Hz 16.7M de colores...
- Página 24 Manual del usuario ESPECIFICACIONES HE196 Sistema Pantalla LCD TFT en color Tamaño Diagonal de 19” (48.3 cm) Panel LCD Densidad de píxeles 0,283 mm (H) × 0,283 mm (V) Frecuencia H 30KHz – 75KHz Vídeo Frecuencia V 56Hz – 75Hz Colores de visualización 16.7M de colores Resolución máxima...
- Página 25 Manual del usuario ESPECIFICACIONES HE225 Sistema Pantalla LCD TFT en color Tamaño Diagonal de 21.5” (54.6cm) Panel LCD Densidad de píxeles 0,248 mm (H) × 0,248 mm (V) Frecuencia H 30KHz – 83KHz Vídeo Frecuencia V 56Hz – 75Hz Colores de visualización 16.7M de colores Resolución máxima 1920 ×...
