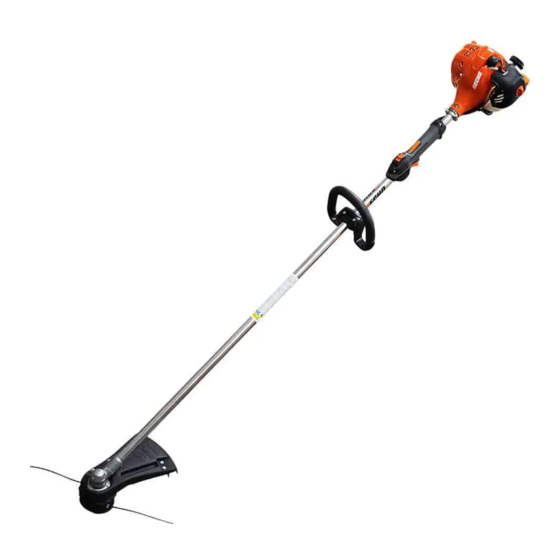

Echo SRM-2320T Manual Del Operador

Ocultar thumbs

página de 60

/ 60
Marcadores

Enlaces rápidos

Descargar este manual

Manual del operador

Cortadora de hierba /

desbrozadora

El sistema de escape del motor de este producto contiene

químicos que pueden causar cáncer, defectos congénitos u

otros daños en la reproducción, de acuerdo a lo que se conoce

en el Estado de California.

Lea y comprenda toda la literatura incluida antes de su

uso. Si no lee los manuales, podría sufrir lesiones

graves.

Este producto cumple con los estándares CAN ICES-2/NMB-2.

X7732278301

SRM-2320T

Resumen de contenidos para Echo SRM-2320T

Página 1 Estado de California. Lea y comprenda toda la literatura incluida antes de su uso. Si no lee los manuales, podría sufrir lesiones graves. Este producto cumple con los estándares CAN ICES-2/NMB-2. X7732278301 © 05/21 ECHO Incorporated...
Página 2 Introducción ....................4 Información de servicio ................5 Número de serie y piezas ..............5 Servicio ....................5 Asistencia para productos del consumidor de ECHO......5 Registro de producto ................5 Literatura adicional ................6 Seguridad....................6 Información importante y símbolos de seguridad del manual....6 Símbolos internacionales..............
Página 3 Afilado de las hojas de metal............. 50 Localización y reparación ................. 52 Almacenamiento ..................54 Almacenamiento a largo plazo (más de 30 días) ......54 Especificaciones ..................55 Registro de producto ................56 Notas ......................58 X7732278301 © 05/21 ECHO Incorporated...
Página 4 Escanear los códigos QR que se encuentras a través del manual del operador para obtener más información. Para literatura adicional que incluye manuales de seguridad donde corresponda, o preguntas sobre términos utilizados en este manual, visite: https://www.echo-usa.com/manuals https://www.shindaiwa-usa.com/manuals X7732278301 © 05/21 ECHO Incorporated...
Página 5 Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
Página 6 SEGURIDAD SRM-2320T Literatura adicional Además de encontrar información en línea, la información está disponible en su distribuidor servicio autorizado de ECHO, o poniéndose en contacto con ECHO Incorporated, 400 Oakwood Road, Lake Zurich, IL 60047, 1-800-432-ECHO (3246). SEGURIDAD Información importante y símbolos de seguridad del manual A lo largo de este manual y en el producto mismo, encontrará...
Página 7 15 metros (50 pies) de distancia del área trabajada. Cuidado con los objetos lanzados Use protección ocular NO permita que haya Encendido activado / llamas o chispas cerca desactivado del combustible. X7732278301 © 05/21 ECHO Incorporated...
Página 8 (50 pies) de la máquina. Objetos lanzados Dirección de la hoja NO UTILICE NO USE HOJAS - Solo CABEZALES DE cabezales de línea LÍNEA - Solo cuchillas Nota: No todos los símbolos aparecerán en su unidad. X7732278301 © 05/21 ECHO Incorporated...
Página 9 ANSI Z87.1 o CE. Para mayor seguridad, puede llevar puesta una careta de ◆ protección facial sobre las gafas de seguridad para protegerse de las ramas cortantes o los escombros volantes. X7732278301 © 05/21 ECHO Incorporated...
Página 10 Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
Página 11 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado / condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
Página 12 • Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7732278301 © 05/21 ECHO Incorporated...
Página 13 Mantenga una agarre firme • Siempre sostenga el mango del acelerador y el mango de soporte con los pulgares y dedos firmes alrededor de los mangos. X7732278301 © 05/21 ECHO Incorporated...
Página 14 ECHO Incorporated. no será responsable por la falla de los dispositivos de corte, accesorios o conexiones que no hayan sido aprobados y aprobados por ECHO Incorporated. Lea y cumpla con todas las instrucciones de seguridad. No intente modificar este producto. Pueden producirse ◆...
Página 15 El cable o los conectores expuestos pueden ocasionar descargas, chispas y riesgo de incendio o explosión, resultando en lesiones graves. Inspeccione los terminales para verificar que las ◆ conexiones estén firmes. X7732278301 © 05/21 ECHO Incorporated...
Página 16 Si se detectan daños o fugas, no use la unidad, de lo contrario pueden producirse lesiones personales graves o daños a los bienes. Solicite la reparación de la unidad a un agente de servicio autorizado antes de usar. X7732278301 © 05/21 ECHO Incorporated...
Página 18 Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. La etiqueta de seguridad es un ejemplo solamente. Su etiqueta puede verse un poco diferente.
Página 19 12. Apoyabrazos 13. Tirador Del Motor De Arranque De Rebobinado 14. Silenciador Apagachispas O Silenciador Apagachispas Con Catalizador 15. Tanque De Combustible 16. Tapa Del Tanque De Combustible 17. Estrangulador 18. Filtro De Aire 19. Cebador X7732278301 © 05/21 ECHO Incorporated...
Página 20 CONTENIDO SRM-2320T CONTENIDO El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
Página 21 Las hojas de metal son muy filosas y pueden causar lesiones graves, incluso si el motor está apagado y las hojas no se están moviendo. Evite el contacto con las hojas. Use guantes para proteger las manos. X7732278301 © 05/21 ECHO Incorporated...
Página 22 No instale las hojas en las podadoras de modelo GT (Eje curvo) o T. • Use solo piezas ECHO aprobadas. Si no usa las piezas correctas, la hoja puede salir volando. Pueden producirse lesiones graves para el operador o las demás personas presentes.
Página 23 La hoja de 22 dientes para maleza y césped está diseñada para césped, basuras de jardín y maleza gruesa de hasta 64 mm (2,5 in.) de diámetro. Una podadora-desmalezadora con una hoja de metal puede causar lesiones graves si se maneja incorrectamente. X7732278301 © 05/21 ECHO Incorporated...
Página 24 Asegúrese de que el cartel de advertencia en la parte posterior del arnés del hombro se pueda leer fácilmente. Nota: En caso de emergencia, desconecte la podadora del arnés. X7732278301 © 05/21 ECHO Incorporated...
Página 25 ISO-L-EGD (ISO/CD 13738) y JASO FD tal es el caso de los acietes para motores de dos tiempos de marca ECHO. Los aceites para motores de 2 tiempos de la marca ECHO cumplen con estos estándares. Los problemas en el motor debido a una lubricación inadecuada causada por no utilizar un aceite...
Página 26 EVITE inhalar el rocío o el vapor del aceite. ◆ El aceite para motores de 2 tiempos de la marca ECHO se puede mezclar en una proporción de 50:1 para la aplicación en todos los motores ECHO vendidos anteriormente, independientemente de la proporción especificada en los manuales correspondientes.
Página 27 Instrucciones de mezclado El combustible almacenado envejece. No mezcle más combustible del que espera usar 30 días, 90 días cuando se agrega un estabilizador de combustible. X7732278301 © 05/21 ECHO Incorporated...
Página 28 El combustible almacenado de dos tiempos puede separarse. SIEMPRE agite el contenedor de combustible antes de cada uso. El aceite y la gasolina usada, y las toallas sucias son materiales de residuos peligrosos. Las leyes de des ECHO varían por localidad. X7732278301 © 05/21 ECHO Incorporated...
Página 29 Rápidamente jale el agarrador de arranque de retroseso/cuerda (D) hasta que el motor se encienda (o déle [5] jaladas máximo). X7732278301 © 05/21 ECHO Incorporated...
Página 30 Nota: Si mueva el accesorio, reajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Interruptor de parada Mueva el botón del interruptor...
Página 31 Acelerador Suelte el acelerador y permita que el motor vuelva marcha lenta antes de apagar el motor. Interruptor de parada Mueva el botón del interruptor de parada (A) hacia atrás a la posición de PARADA. X7732278301 © 05/21 ECHO Incorporated...
Página 32 Si el motor no se para cuando se mueve el interruptor de parada a la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Su distribuidor ECHO debe reparar el interruptor de parada antes de volver a usar la unidad. Aplicaciones No instale las hojas en las podadoras de modelo GT (Eje curvo).
Página 33 • Incline la hoja hacia la izquierda de 5 a 10 grados para que la hierba cortada se mueva hacia la izquierda, lo que facilita el avance. • Avance hacia adelante con cada arco para cortar una huella. X7732278301 © 05/21 ECHO Incorporated...
Página 34 Las potentes fuerzas de reacción pueden ocasionar una pérdida del equilibrio o la pérdida de control del equipo, lo que resulta en lesiones graves para el operador y otras personas. X7732278301 © 05/21 ECHO Incorporated...
Página 35 • Usar la hoja correcta para el trabajo de corte • Usar hojas debidamente afiladas X7732278301 © 05/21 ECHO Incorporated...
Página 36 • Evite la presión excesiva durante los cortes • No exceda la capacidad de corte de la hoja • No use hojas con dientes de corte dañados o faltantes • No haga oscilar las hojas dentro del corte X7732278301 © 05/21 ECHO Incorporated...
Página 37 Si la tarea no está incluida, consulte a su agente e ECHO para la reparación. El uso de componentes de control de emisiones diferentes de aquellos diseñados específicamente para esta unidad viola la ley...
Página 38 MANTENIMIENTO SRM-2320T Nivel 3 = Consulte a su agente. Haga clic AQUÍ o visite http://www.echo-usa.com/products/maintenance-kit AQUI https://www.shindaiwa-usa.com/you-can.aspx Para obtener información sobre los kits de mantenimiento. Intervalos de mantenimiento Necesarias Procedimiento de Componente / sistema nivel de mantenimiento habilidad Diariamente o antes de usar...
Página 39 • Enrolle el filtro en una tela limpia y seca, y apriete (no retuerza) hasta secar. Deje secar completamente antes de volver a usar. No lubrique. Filtro de aire X7732278301 © 05/21 ECHO Incorporated...
Página 40 No retire la abrazadera de la bobina de alambre para quitar el filtro de combustible. Pellizque el filtro de combustible con los dedos en una mano y la línea de combustible con la otra.Tire y gire ligeramente para separar. Instale el filtro con acción inversa. X7732278301 © 05/21 ECHO Incorporated...
Página 41 Nivel 2. Para mantener las temperatura apropiadas del motor, el aire de enfriamiento debe atravesar libremente el área de las aletas del cilindro. Este caudal de aire disipa el calor de la combustión del motor. X7732278301 © 05/21 ECHO Incorporated...
Página 42 Remueva la tapa del filtro de aire (A). Quite la tapa del motor (B). NO use un raspador de metal para quitar la suciedad de las aletas del cilindro. X7732278301 © 05/21 ECHO Incorporated...
Página 43 Piezas necesarias: Rejilla de apagachispas, empaquetadura Quite el cable de la bujía. Quite la tapa del motor (B) Ponga el pistón en el punto muerto superior para impedir la entrada de carbón/polvo en el cilindro. X7732278301 © 05/21 ECHO Incorporated...
Página 44 Ponga el pistón en el punto muerto superior. Quite el silenciador (A) y el protector térmico (B). Use una herramienta raspadora de madera o plástico para limpiar los depósitos del orificio de escape del cilindro (C). X7732278301 © 05/21 ECHO Incorporated...
Página 45 1,100 pies por encima del nivel del mar, ya que de lo contrario se pueden producir daños importantes en el motor. X7732278301 © 05/21 ECHO Incorporated...
Página 46 Cuando se completa el ajuste del carburador, no se debe hacer mueva el accesorio de corte en vacío, ya que de lo contrario se pueden producir lesiones personales graves. Lubricación Nivel 1. X7732278301 © 05/21 ECHO Incorporated...
Página 47 15 ml (0.5 onzas) de grasa. Deslice el cable flexible hacia atrás en la caja de impulsión. NO ensucie el cable flexible. Instale la caja de engranajes y el conjunto de protector. X7732278301 © 05/21 ECHO Incorporated...
Página 48 La cuchilla de corte está afilada. ◆ La caja de engranajes y el área circundante pueden estar ◆ calientes. Nunca use cable ni cable metálico que pueda desprenderse y convertirse en un “proyectil” peligroso. Pueden producirse lesiones graves. X7732278301 © 05/21 ECHO Incorporated...
Página 49 13 cm (5 pu.) de cada hilo. La cabeza de la recortadora está ahora completamente cargada y lista para la operación. X7732278301 © 05/21 ECHO Incorporated...
Página 50 Al afilar una hoja, quite siempre la misma cantidad de material de cada diente para mantener el equilibrio. Una hoja que no esté equilibrada es peligrosa debido a las vibraciones y puede romperse. X7732278301 © 05/21 ECHO Incorporated...
Página 51 GUARDA DIENTES diente para ver si hay evidencia (RADIO) DE CORTE 30º de una esquina cuadrada (afilada). Use la lima redonda (cola de rata) para restablecer el radio. RADIO DE DIENTES DE CORTE X7732278301 © 05/21 ECHO Incorporated...
Página 52 Filtro del Contaminantes o Filtro del combustible residuos en el Reemplazar combustible sucio combustible El motor no Ventilación Ventilación Contaminantes o acelera Limpiar o residuos en el adecuada combustible reemplazar combustible combustible mente bloqueada X7732278301 © 05/21 ECHO Incorporated...
Página 53 Nunca pruebe la chispa de encendido conectando a tierra la bujía de encendido cerca del orificio de la bujía del cilindro, de lo contrario pueden producirse graves lesiones personales. X7732278301 © 05/21 ECHO Incorporated...
Página 55 Amortiguador de caucho en el apoyo de motor Sistema aislado de las (servicio pesado). Asidero de goma en la vibraciones empuñadura delantera. Barra de operación Tubo de aluminio de 25,0 mm Eje de impulsión 6,15 mm eje flexible (,24 pu) X7732278301 © 05/21 ECHO Incorporated...
Página 56 Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
Página 60 U29515001001 - U29515999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
