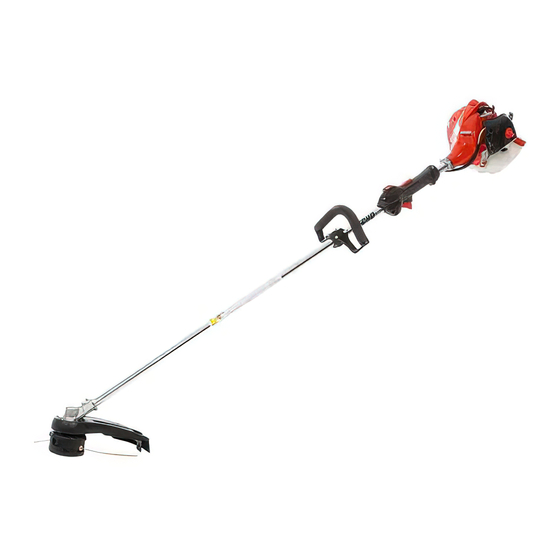

Recortadora de hierba/Cortadora de maleza
Manual del operador
MODELOS
Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO
suministra un manual del operador y un manual de seguridad. Se deben leer y entender
ambos para llevar a cabo una operación segura y apropiada.
X7702272400
SRM - 211
SRM-211U
Número de serie 002001001 - 02999999
ADVERTENCIA
PELIGRO
X770000180
06/00

Publicidad

Tabla de contenido
loading

Manuales relacionados para Echo SRM-211

Resumen de contenidos para Echo SRM-211

  • Página 1 Número de serie 002001001 - 02999999 ADVERTENCIA PELIGRO Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO suministra un manual del operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo una operación segura y apropiada.
  • Página 3 Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información Metal Debris específica.

  • Página 4: Calcomanía Del Eje

    MAL AFILADAS. • No quite protectores, modifique la unidad o instale accesorios o piezas que no hayan sido aprobadas por ECHO. Puede obtener información sobre accesorios aprobados y manuales del operador y seguridad de repuesto de su distribuidor ECHO o escribiendo: ECHO, INCORPORATED, 400 OAKWOOD RD., LAKE ZURICH, IL 60047.

  • Página 5: Apagachispas - Silenciador Catalítico / Silenciador

    Vea Montaje para efectuar el ajuste apropiado. • Las reparaciones debe hacerlas sólo un distribuidor de servicio ECHO autorizado. • No use ningún accesorio o pieza de repuesto a menos que se recomiende en el manual del operador.

  • Página 6: Después De Reabastecer De Combustible

    Algunos estados pueden requerir el uso de recipientes de corte automático de combustible para reducir los derrames de combustible. Comuníquese con su distribuidor ECHO para solicitar información. Después de reabastecer de combustible; • Limpie el combustible derramado de la unidad.

  • Página 7: Condición Física

    Protección de los oídos — ECHO recomienda llevar puestos protectores de oídos siempre que se use la unidad. Ropa apropiada — Lleve puesta ropa ajustada y duradera;...

  • Página 8: Operación Segura

    OPERACIÓN SEGURA Determine el área de operación • Proporcione a todos los operadores de este equipo un ejemplar del manual del operador e instrucciones para una operación segura. (50 ft.) • Reconozca el área que se vaya a recortar. Fíjese si hay peligros que puedan contribuir a condiciones peligrosas.

  • Página 9: Operación Prolongada

    ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR OPERACIÓN PROLONGADA CONDICIONES EXTREMAS Vibraciones y frío - Se cree que se puede producir una condición llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, debido a la exposición a las vibraciones y al frío.

  • Página 10: Descripción

    ESCRIPCIÓN El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, tal vez sea necesario instalar el protector y efectuar otros montajes. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.

  • Página 11: Recortadora De Hierba

    Hoja convertible El modelo SRM-211 puede convertirse para utilizar hojas. Las hojas de plástico/nilón requieren un «juego de conversión de hoja», que incluye un arnés para el hombro, y un protector de acero con las piezas de sujeción necesarias. Las hojas de acero/metal también requieren el «juego de conversión de hoja «, más un «juego de empuñadura en U»...
  • Página 12 VÍDEO DE SEGURIDAD...
  • Página 13 26. VIDEO DE SEGURIDAD - (No se incluye con la unidad) N/P 99922202540. Sólo existe una versión en inglés y se puede obtener por un costo de $5.00 pidiéndolo a ECHO, INC. o cualquier distribuidor ECHO autorizado. El video repasa las precauciones de seguridad y las técnicas de operación adecuadas y es un suplemento del manual de...

  • Página 14: Especificaciones

    SPECIFICACIONES M O D E L O S R M -2 11 S R M -2 11 U L o ng itud 1 7 7 0 m m (6 9 ,7 p ulg ) A nc ho 2 4 5 m m (9 ,6 5 p ulg ) 6 8 0 m m (2 6 ,8 p ulg ) A ltura 2 2 5 m m (8 ,8 6 p ulg )

  • Página 15: Montaje

    Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad. ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO para el uso con estas unidades.

  • Página 16: Instalación De La Hoja

    20 mm. La placa superior con piloto de 37 mm de la SRM-211 debe sujetarse para usarla con el cabezal de hilo de nilón. 4. Ponga la hoja (E) sobre el piloto de la placa superior, instale la placa inferior (F) y la tuerca a izquierdas (G) de 10 mm.

  • Página 17: Instale La Abrazadera Del Arnés

    ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR Instale la abrazadera del arnés NOTA Algunos modelos requieren la instalación de la abrazadera del arnés. Si la unidad no tiene una abrazadera, siga estas instrucciones. Herramientas necesarias: Destornillador, llave de boca de 8 mm x 10 Piezas necesarias: Abrazadera, cabeza hexagonal de 4 mm x 18 mm, perno, eslabón.

  • Página 18: Instalación De La Empuñadura Delantera

    INSTALACIÓN DE LA EMPUÑADURA EN U Herramientas necesarias: llave de boca de 8 mm x 10 mm, destornillador ranurado, (llave hexagonal de 3 mm para SRM-211 sólo). Piezas necesarias: Juego de empuñadura en U. (SRM-211) N/P 35130454130 NOTA En el modelo SRM-211U use los Pasos 9, 10, 12 - 15 solamente.
  • Página 19 Si no se puede lograr el ajuste por medio de las tuercas de ajuste (A), consulte con su distribuidor ECHO para obtener el procedimiento de ajuste correcto. 14. Conecte los cables de encendido (E). 15. Equilibre la unidad.

  • Página 20: Operación Con Hojas

    PERACIÓN PRELIMINAR OPERACIÓN CON HOJAS Preparación de la recortadora/desbrozadora para usar hojas ADVERTENCIA PELIGRO El uso de la hoja EXIGE una configuración específica de la desbrozadora. La operación sin el protector y arnés especificados puede producir lesiones personales graves. Las hojas de plástico y nilón requieren un «juego de conversión de hoja» N/P 99944200415 (protector de metal y arnés para el hombro).
  • Página 21 ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR Las hojas de plástico/nilón pueden usarse donde se use el cabezal del hilo de nilón . ¡NO use esta hoja para maleza o broza espesa! La hoja de 8 dientes para maleza/hierba (N/P 69600120331) está diseñada para hierba, residuos de jardinería y maleza espesa.

  • Página 22: Requisitos Del Combustible

    ISO-L-EGD y J.A.S.O. FC certificado, tal como aceite de dos tiempos de calidad 50:1 de Echo, anulará la garantía del motor de dos tiempos. (Las piezas relacionadas con las emisiones están cubiertas sólo por dos años, sea cual sea el aceite de dos tiempos usado, según la...

  • Página 23: Comprobación De Los Equipos

    ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR Después de reabastecer de combustible; • Limpie el combustible derramado de la unidad. • Apártese al menos 3 m (10 pies) del lugar de reabastecimiento antes de arrancar el motor. Después de usar; •...

  • Página 24: Determine El Área De Operación

    • Compruebe que la empuñadura delantera (asa) y el arnés optativo para el hombro/cintura estén ajustados para realizar una operación segura y cómoda. Vea la sección de Montaje para obtener el ajuste apropiado. DETERMINE EL ÁREA DE OPERACIÓN • Reconozca el área que se vaya a recortar. Fíjese si hay peligros que puedan contribuir a condiciones peligrosas.

  • Página 25: Arranque Del Motor En Frío

    El accesorio de corte no debe girar en vacío. Si gira el accesorio, reajuste el carburador según las instrucciones de «Ajuste del carburador» de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesiones personales graves.

  • Página 26: Arranque Con El Motor Caliente

    El accesorio de corte no debe girar en vacío. Si gira el accesorio, reajuste el carburador según las instrucciones de «Ajuste del carburador» de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesiones personales graves.

  • Página 27: Parada Del Motor

    HACER LAS REPARACIONES USTED MISMO o que las haga su distribuidor ECHO, se ha clasificado cada una de las tareas de mantenimiento. Si la tarea no está indicada, consulte a su distribuidor Echo para efectuar las reparaciones.

  • Página 28: Intervalos De Mantenimiento

    INTERVALOS DE MANTENIMIENTO / e t b i t d i l c i f s n I L / r / r a i l i c - t I - f l e l i F o r t e r i / r a a r t...

  • Página 29: Filtro De Aire

    ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR FILTRO DE AIRE Nivel 1. Herramientas necesarias: 25 - 50 mm (1 - 2 pulg)Cepillo de limpieza Piezas necesarias: JUEGO DE FILTRO DE AIRE Y COMBUSTIBLE REPOWER 90008. 1. Cierre el estrangulador (posición de arranque en frío). Esto impide la entrada de polvo en la boca del carburador cuando se quita el filtro de aire.

  • Página 30: Limpieza De Sistemas De Enfriamiento

    ADVERTENCIA PELIGRO Los silenciadores catalíticos operan a temperaturas muy altas. El área del silenciador debe mantenerse limpia. No realice el mantenimiento del silenciador hasta que no se hayan enfriado completamente el motor y el silenciador, ya que de lo contrario se pueden producir lesiones personales.

  • Página 31: Sistema De Escape

    ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR 1. Quite el cable de las bujías. 2. Afloje la tuerca de cable externa del acelerador (A) y saque el cable de la ranura de soporte de la caja del motor. 3.

  • Página 32: Ajuste Del Carburador

    3 meses o 90 horas de operación para mantener este motor dentro del período de durabilidad de las emisiones. ECHO recomienda encarecidamente que envíe la unidad al distribuidor ECHO para este importante servicio de mantenimiento.
  • Página 33 Si el motor se para o se cala después de calentarse por completo, devuelva la unidad a su distribuidor autorizado ECHO para efectuar reparaciones. 7. Compruebe las rpm ALTAS con el acelerador completamente abierto.

  • Página 34: Lubricación

    LUBRICACIÓN Nivel 1. Herramientas necesarias: Herramientas necesarias: llave de boca de 8 mm, destornillador de cruceta, trapo limpio Piezas necesarias: Lubricante Echo 8 onzas (N/P 91014) o grasa a base de litio. Caja de engranajes 1. Limpie todos los residuos sueltos de la caja de engranajes.

  • Página 35: Reemplazo Del Hilo De Nilón

    Piezas necesarias: Hilo de nilón para recortadora de 0,095" y 12 m (40 pies) de largo de ECHO. 1. Sujete el tambor (A) y gire el carrete (B) hacia la derecha hasta que se pare. Tire del carrete sacándolo del tambor. NO empuje el carrete hacia adentro al girar.
  • Página 36 3. Sujete el carrete, con la abertura apuntando hacia usted. Ponga el índice entre los dos tramos y enrolle el hilo, de forma apretada y uniforme, en el sentido de la flecha marcada «CC». 4. Pare cuando queden unos 15-20 cm (6-8 pulg) de hilo (C) y ponga los extremos en las muescas (E) del carrete (B).

  • Página 37: Afilado De Las Hojas De Metal

    AFILADO DE LAS HOJAS DE METAL Se han aprobado tres estilos de hojas de metal para usar en la desbrozadora ECHO. La hoja de 8 dientes puede afilarse durante el mantenimiento normal. La hoja limpiadora y la hoja de 80 dientes requiere un servicio profesional.

  • Página 38: Localización Y Reparación De Fallas

    No llega Filtro de combustible taponado Limpie carburador combustible Tubería de combustible taponada Limpie al carburador Carburador Vea a su distribuidor ECHO Combustible en No hay Carburador Vea a su distribuidor ECHO el cilindro combustible en el cilindro Silenciador Mezcla de combustible demasiado...

  • Página 39: Almacenamiento

    ECORTADORA DE HIERBA ORTADORA DE MALEZA ANUAL DEL OPERADOR LMACENAMIENTO Almacenamiento a largo plazo (más de 30 días) ADVERTENCIA PELIGRO Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir daños materiales o lesiones personales.
  • Página 40 $1,50 por manual del operador a nombre de ECHO, INCORPORATED. Indique en una hoja de papel el número de modelo y el número de serie de la unidad ECHO que tenga, el número de pieza del manual (si lo sabe), su nombre y dirección y envíe este pedido por correo a la dirección de arriba.
  • Página 41 SUPPLEMENT TO OPERATOR'S MANUAL PART NUMBER X7702272400 (X770000180) FOR MODELS: SRM-211/U S/N 02001101 & UP SUPLEMENTO DEL MANUAL DEL OPERADOR NUMERO DE PIEZA 7702272400 (X770000180) PARA LOS MODELO: SRM-211/U S/N 02001101&UP The updated emissions information for your unit is: MISSION CONTROL...

  • Página 42: Lista De Contenido De Gt

    MANUAL Some Echo units may be factory pre-assembled. The nylon line head, plastic debris shield, and mounting hardware shown in the contents list are pre-assembled to the unit. No assembly tools are needed. The front handle may need to be re-positioned for comfortable operation.
