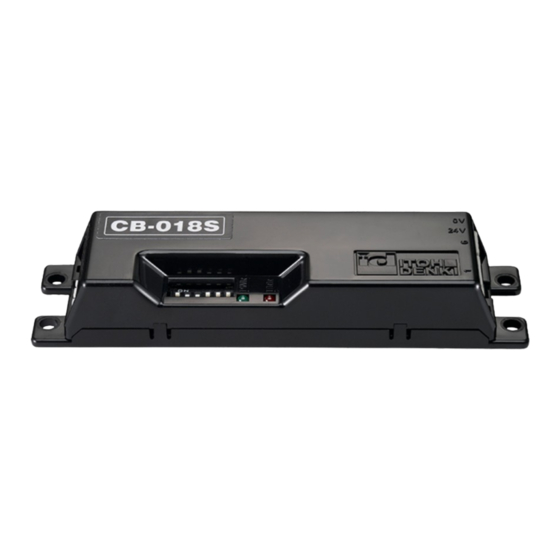

ITOH DENKI CB018 S Manual De Usuario

GENERALITES
ALLGEMEINES
F : La platine CB018S est des ti née à la commande et
à l'ali men ta tion des rouleaux moteurs Power Moller
24 brushless série PM320HS (32HS).
1 Power Moller 24 brushless PM320HS (32HS) = 1 CB018S
®
D: Die Platine CB018S dient zum Antrieb und zur
Steuerung der Power Moller
PM320HS (32HS).
1 Power Moller 24 Brushless PM320HS (32HS) = 1 CB018S
®
CONDITIONS D'USAGE
GEBRAUCHSBEDINGUNGEN
• Relier le châssis à la terre (masse)
• Alimentation TBTS 24V CC ± 10 %
• Taux d'ondulation < 10 %
• Protection contre inversion de polarité 0V- 24V
• Fusible intégré 4 A.
• Pour arrêter le système : ne pas couper l'ali men ta tion,
utiliser le contact RUN / STOP en priorité.
• Respecter les réglementations d'installation et de câblage
en vigueur.
• Respecter les limites d'utilisation du produit.
• Ne pas tenter de démonter / modi er le produit.
• En cas de signal d'erreur : corriger le défaut avant toute
remise en service.
• Conserver cette notice pour référence ultérieure.
Alimentation SELV
Kleinspannung Alimentación
• Den Rahmen mit der Erde (Masse) verbinden.
• Sicherheits-Kleinspannung 24V DC ± 10 %
• Wellenbewegungssatz < 10 %
• Schutz gegen Polaritätsumkehrung 0V - 24V
• Integrierte 4 A-Sicherung.
• S s y e t m s o t : p n c i t h d r u h c t S
Sie zuerst den Kontakt RUN/STOP.
• Beachten Sie die gültigen Montagebestimmungen.
• Beachten Sie die Gebrauchseinschränkungen des Produkts.
• V r e u s h c n e S e i n c i , t h d e i W
modi zieren.
• Bei Störmeldung: beheben Sie vor Wiederinbetriebnahme die
Störursache.
• Heben Sie diese Anleitung für späteren Gebrauch auf.
24 Brushless-Motoren
®
1
o r m w g e n h a m , e o s n e d n r v r e w n e
a e r u a e s n i n a d r e u z b u a n e o d r e u z
Manuel utilisateur
Bedienungsanleitung
Manual de usuario
CB018 S
INTRODUCTION
GENERALIDADES
UK: The Circuit Board CB018S is designed to control
Power Moller
® ®
PM320HS (32HS).
1 Power Moller 24 brushless PM320HS (32HS) = 1 CB018S
®
SP: La electrónica CB018S es usada para mandar y
alimentar los rodillos motorizados Power Moller ® 24
brushless PM320HS (32HS).
1 Power Moller
®
CONDITIONS OF USE
CONDICIONES DE USO
• The coveyor frame must be earthed to avoid electrostatic
generation.
• SELV supply 24V DC ± 10 %
• Ripple < 10 %
• Internal protection against supply inversion 0V - 24V
• 4 A built-in fuse.
• Do not start/stop the Power Moller
power supply: use the RUN/STOP input.
• Follow the relevant installation and wiring reg ulations.
• Do not use beyond the technical capacity of the product.
• Do not disassemble, repair or modify the prod uct.
• Remove the cause of overload if the Error output signal is
frequently activated.
• Retain these instructions for further reference.
2 3
• Conectar el chassis a la tierra (masa).
• Alimentación TBTS 24V CC ± 10 %
• Taja de ondulación < 10 %
• P o r e t c c ó i n d l e s a
polaridad 0V - 24V
• Fusible 4 A para la alimentación.
d n e
• P a a r p r a r a l e m
contacto RUN/STOP en prioridad.
• Respete las règlamentaciónes de instalación en vigor.
• Respete los limites de utlización del producto.
• No intente desmontar o modi car el producto.
• Si aparece la señal de error: corriga el defecto antes de poner
en marcha el rodillo motorizado.
• Conserva este folleto como referencia.
EMC Directive 2006/42/CE
24 brushless DC motors series
24 brushless PM320HS (32HS) = 1 CB018S
24 by switching the
®
e t n a r d s a 1 y 2 o c n r t l a s a n i e v
o o t : r o n e d e b o c t r r a a l i l a m e t n
1
1
s r o i n s e e d
c a ó i , n u e s l e
