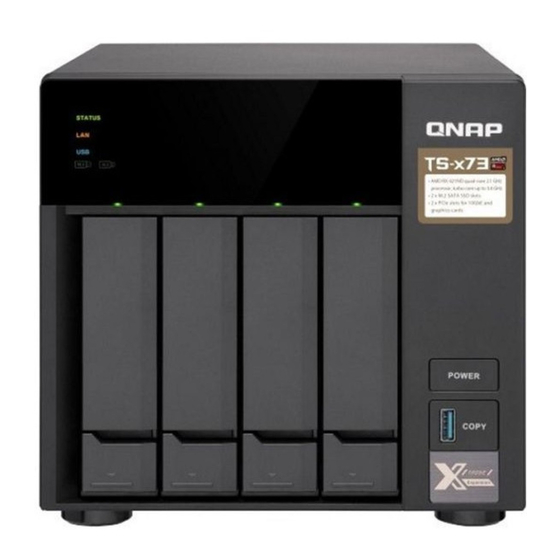

- Página 1 TS-x73 TS-473 TS-673 TS-873 Guía del usuario Versión del documento: 1 17/05/2018...
- Página 2 Guía del usuario del TS-x73 Contenido 1. Introducción Acerca de esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Acerca del TS-x73............................4 Especificaciones del hardware........................4 Contenido del paquete..........................6 Componentes............................... 7 Panel frontal............................. 7 Panel trasero............................9 Panel derecho............................
- Página 3 Exención..............................48 GNU Public License............................48 Declaración de FCC........................... 56 Aviso de CE..............................57 SJ/T 11364-2006............................57...
- Página 4 Guía del usuario del TS-x73 1. Introducción Acerca de esta guía Esta guía ofrece información sobre el QNAP NAS TS-x73, así como instrucciones paso a paso para instalar el hardware. También proporciona instrucciones sobre las operaciones básicas e información para la solución de problemas.
- Página 5 Especificaciones del hardware Importante Si se modifica el hardware o el software de su producto QNAP, se anulará la garantía. QNAP no se responsabiliza de ningún daño o pérdida de datos provocado por modificaciones no autorizadas o por la instalación de aplicaciones de terceros no compatibles.
- Página 6 • Opcional: SSD M.2 que utiliza la tarjeta que utiliza la tarjeta que utiliza la tarjeta de expansión PCIe de expansión PCIe de expansión PCIe QM2 de QNAP QM2 de QNAP QM2 de QNAP Removible sin Sí desconexión Nota Las M.2 SSD no son removibles sin desconexión.
- Página 7 Guía del usuario del TS-x73 Componente TS-473 TS-673 TS-873 Sensor IR Nota El mando a distancia RM-IR004 de QNAP es opcional y se vende por separado. Dimensiones Factor de forma Torre Dimensiones (alto x 188,2 x 199,3 x 279,6 188,2 x 264,3 x 279,6...
- Página 8 Guía del usuario del TS-x73 Elemento Cantidad Tornillos para unidades de 3.5 pulgadas • TS-473: 12 • TS-673: 18 • TS-873: 24 Tornillos para unidades de 2.5 pulgadas • TS-473: 12 • TS-673: 18 • TS-873: 24 Tornillos para unidades de estado sólido M.2 •...
- Página 9 Guía del usuario del TS-x73 TS-673 TS-873 N.º Componente N.º Componente LED de unidad LED SSD M.2 Botón de encendido LED USB Puerto de Copia USB 3.0 de un toque LED LAN Botón de Copia USB de un toque LED de estado Sensor de IR Descripción general del producto...
- Página 10 Guía del usuario del TS-x73 Panel trasero TS-473 TS-673 Descripción general del producto...
- Página 11 Guía del usuario del TS-x73 TS-873 N.º Componente N.º Componente Entrada de alimentación Puerto RJ45 Gigabit Ethernet Conectores de micrófono de 3.5 mm Puertos USB 3.0 Type-A Toma de audio de 3,5 mm Ranura PCIe con tapa Altavoz Botón "Reset" (Restablecer) Ranura de seguridad Kensington Panel derecho Descripción general del producto...
- Página 12 Ranura para memoria 2 Ranura para SSD M.2 1 Ranura para memoria 3 Ranura para SSD M.2 2 Panel izquierdo N.º Componente N.º Componente Ranura PCIe 3.0 x4 1 Ranura PCIe 3.0 x4 2 Numeración de unidades TS-473 Descripción general del producto...
- Página 13 Guía del usuario del TS-x73 TS-673 TS-873 Requisitos de instalación Categoría Elemento Entorno • Temperatura ambiente: 0 a 40˚C (32 a 104˚F) • Humedad relativa sin condensación: 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80.6˚F) • Superficie plana y antiestática sin exposición directa a la luz del sol, líquidos ni sustancias químicas Descripción general del producto...
- Página 14 Guía del usuario del TS-x73 Categoría Elemento Hardware y periféricos • Unidades de almacenamiento Para obtener información sobre las unidades compatibles, vaya a https://www.qnap.com/compatibility/. • Cable de red Herramientas • #1 o #2 destornillador Phillips • Muñequera antiestática Configuración del NAS 1.
- Página 15 Guía del usuario del TS-x73 3. Instalación y configuración Este capítulo contiene instrucciones para la configuración e instalación de firmware y hardware específico. Instalación de hardware Esta sección contiene información sobre la instalación de unidades, módulos de memoria y tarjetas de expansión.
- Página 16 Guía del usuario del TS-x73 b. Coloque la unidad en la bandeja de forma que los orificios de los laterales de la unidad queden alineados con los orificios de los laterales de la bandeja. c. Coloque los paneles de fijación para sujetar la unidad a la bandeja. d.
- Página 17 Guía del usuario del TS-x73 4. Inserte la bandeja en la bahía. a. Inserte la bandeja en la bahía de unidades. b. Empuje la manija. c. Deslice el cierre hacia arriba. 5. Encienda el NAS. Instalación y configuración...
- Página 18 Guía del usuario del TS-x73 Instalación de unidades de estado sólido o unidades de disco duro de 2,5" en bandejas de 3,5" Aviso • La instalación de una unidad borra todos los datos de la misma. • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes.
- Página 19 Guía del usuario del TS-x73 b. Coloque la unidad en la bandeja de forma que los orificios de la parte inferior de la unidad queden alineados con los orificios de la parte inferior de la bandeja. c. Coloque los tornillos para fijar la unidad a la bandeja. 4.
- Página 20 • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes. Nota QNAP recomienda instalar disipadores de calor en los controladores de la SSD M.2 para mejorar la eficiencia de refrigeración y garantizar un rendimiento constante. 1. Apague el NAS.
- Página 21 Guía del usuario del TS-x73 5. Instale un disipador en la SSD M.2. a. Localice el controlador en la SSD M.2. Nota La ubicación del controlador varía según el modelo y el fabricante de la SSD M.2. Para más información, consulte la documentación o póngase en contacto con el fabricante. b.
- Página 22 Guía del usuario del TS-x73 6. Instale la SSD M.2. a. Fije el tornillo elevador en la ubicación adecuada según el tamaño de la SSD M.2. b. Inserte la SSD M.2 en la ranura. Instalación y configuración...
- Página 23 Guía del usuario del TS-x73 c. Fije el tornillo de cabeza plana al tornillo elevador. 7. Coloque la tapa de la carcasa. a. Deslice la cubierta hacia abajo hasta que encaje por completo en el chasis. b. Deslice la cubierta hacia delante. c.
- Página 24 El NAS admite determinadas tarjetas de expansión, algunas de las cuales requieren soportes PCIe de QNAP. Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la empresa incluyen los soportes necesarios para adaptarse a todos los modelos de QNAP NAS.
- Página 25 Guía del usuario del TS-x73 d. En Categoría, seleccione el componente o el tipo de dispositivo. e. Localice en la lista un componente específico o un modelo de dispositivo. f. Opcional: Haga clic en el icono de Nota para mostrar más información. 2.
- Página 26 Guía del usuario del TS-x73 c. Extraiga la unidad del chasis. 7. Extraiga la tapa de la ranura PCIe. a. Extraiga el tornillo que fija la cubierta al chasis. b. Retire la tapa de la ranura. Instalación y configuración...
- Página 27 8. Fije el soporte del QNAP a la tarjeta de expansión. a. Retire todos los tornillos del soporte existente. b. Retire con cuidado el soporte de la tarjeta. c. Fije el soporte del QNAP a la tarjeta usando los mismos tornillos. Instalación y configuración...
- Página 28 Guía del usuario del TS-x73 d. Compruebe que el soporte no se mueva. 9. Instale la tarjeta de expansión. a. Sujete la tarjeta de expansión por los bordes. b. Inserte la tarjeta en la ranura. c. Coloque el tornillo. 10. Instale la unidad de fuente de alimentación. a.
- Página 29 Guía del usuario del TS-x73 b. Instale los tornillos que fijan la unidad al chasis. c. Conecte los cables de la fuente de alimentación. 11. Coloque la tapa de la carcasa. a. Deslice la cubierta hacia abajo hasta que encaje por completo en el chasis. b.
- Página 30 El NAS admite determinadas tarjetas de expansión, algunas de las cuales requieren soportes PCIe de QNAP. Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la empresa incluyen los soportes necesarios para adaptarse a todos los modelos de QNAP NAS.
- Página 31 Guía del usuario del TS-x73 e. Localice en la lista un componente específico o un modelo de dispositivo. f. Opcional: Haga clic en el icono de Nota para mostrar más información. 2. Apague el NAS. 3. Desconecte el cable de alimentación de la toma eléctrica. 4.
- Página 32 7. Fije el soporte del QNAP a la tarjeta de expansión. a. Retire todos los tornillos del soporte existente. b. Retire con cuidado el soporte de la tarjeta. c. Fije el soporte del QNAP a la tarjeta usando los mismos tornillos. Instalación y configuración...
- Página 33 Guía del usuario del TS-x73 d. Compruebe que el soporte no se mueva. 8. Instale la tarjeta de expansión. a. Sujete la tarjeta de expansión por los bordes. b. Inserte la tarjeta en la ranura. c. Coloque el tornillo. 9. Coloque la tapa de la carcasa. a.
- Página 34 El TS-x73 tiene cuatro ranuras de memoria. Puede aumentar la capacidad de memoria del NAS añadiendo o mejorando los módulos de memoria. Cuando use varios módulos, utilice únicamente módulos QNAP del mismo tipo y capacidad para mantener el rendimiento y la estabilidad del sistema. Puede adquirir módulos de memoria QNAP en tiendas autorizadas.
- Página 35 Guía del usuario del TS-x73 4. Retire la tapa de la carcasa. a. Extraiga los tornillos que fijan la cubierta al chasis. b. Deslice la cubierta hacia atrás. c. Tire de la cubierta hacia arriba hasta que se separe por completo del chasis. 5.
- Página 36 Guía del usuario del TS-x73 Si intenta extraer un módulo que no se ha soltado totalmente puede dañar el módulo y la placa base. 6. Instale un módulo nuevo. a. Alinee la muesca con la rugosidad de la ranura. b. Inserte el módulo en la ranura. c.
- Página 37 Vaya a Panel de control > Sistema > Estado del sistema > Información de hardware. c. Compruebe el valor de Memoria total. Instalación de QTS El TS-x73 utiliza el sistema operativo QTS de QNAP. Puede instalar QTS utilizando cualquiera de los siguientes métodos. Método Descripción...
- Página 38 8. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 9. Haga clic en Siguiente.
- Página 39 • Escanee el código QR del NAS con un dispositivo móvil. La página web incluye una lista con todos los dispositivos QNAP NAS no inicializados de la red local. 4. Encuentre su NAS en la lista y, a continuación, haga clic en Inicializar.
- Página 40 12. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 13. Haga clic en Siguiente.
- Página 41 Guía del usuario del TS-x73 Nota Para ver detalles sobre la configuración de discos, consulte la sección "Storage Manager" (Administrador de almacenamiento) de la Guía de usuario de QTS. 19. Haga clic en Siguiente. 20. Seleccione N.º. Nota • Habilitar las funciones multimedia le permitirá instalar aplicaciones multimedia después de configurar los discos en el "Storage Manager"...
- Página 42 Guía del usuario del TS-x73 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará. durante 1.5 segundos.
- Página 43 Guía del usuario del TS-x73 Botón de Copia USB de un toque El botón de Copia USB de un toque le permite realizar copias de seguridad de datos desde un dispositivo USB al NAS o desde el NAS a un dispositivo USB. Esta función es compatible con copias de seguridad incrementales.
- Página 44 Guía del usuario del TS-x73 Estado Descripción Estado del Parpadea en verde y rojo de • La unidad se está formateando. Sistema forma alterna cada 0.5 • El NAS se está inicializando. segundos. • El sistema operativo se está actualizando. •...
- Página 45 Guía del usuario del TS-x73 Estado Descripción Parpadea en azul cada 0.5 • Se ha detectado un dispositivo USB (conectado en el segundos. puerto USB frontal). • Se está quitando del NAS un dispositivo USB (conectado en el puerto USB frontal). •...
- Página 46 Guía del usuario del TS-x73 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Forzar Qfinder Pro o myQNAPcloud a localizar el NAS Si Qfinder Pro o myQNAPcloud no puede localizar el NAS durante la instalación de QTS, las unidades o los datos pueden estar dañados.
- Página 47 Sí RAID 0 Sí RAID 1 Sí RAID 5 Sí RAID 6 Sí RAID 10 Ayuda y otros recursos QNAP ofrece los siguientes recursos: Recurso Dirección URL Documentación http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Descargas http://download.qnap.com Foro de la comunidad http://forum.qnap.com Solución de problemas...
- Página 48 Proporciona varios servicios de acceso remoto tales como DDNS y CloudLink. myQNAPcloud ID Dirección de correo electrónico utilizada para registrar una cuenta de myQNAPcloud Qfinder Pro Te permite localizar y acceder a los dispositivos del NAS QNAP en tu red de área local. Sistema Operativo del NAS QNAP. Glosario...
