Installation and Owner's Manual
Manual de Instrucciones y del Propietario
Manuel d'Installation et d'Utilisation

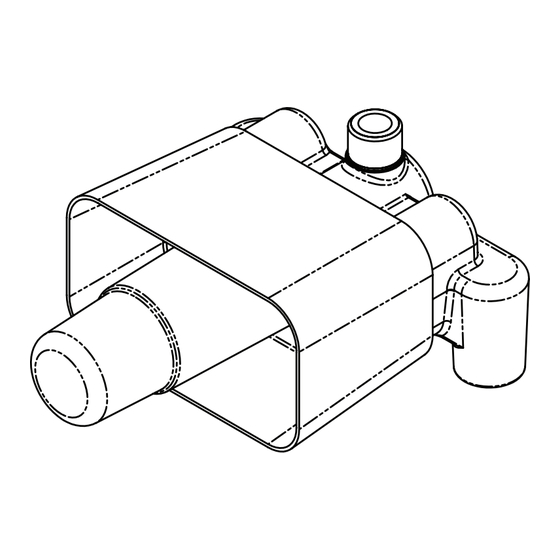

½" Thermostatic Mixing Valve
(Rough Valve Only)
Válvula de Mexcla Termostática ½" (13mm)
(Válvula Áspera Solamente)
Valve de Mélange Thermostatique de ½" (13mm)
(Corps d'Encastrement Uniquement)
Warranty Registration and Inquiry
For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit
our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con-
tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260
(888) 295-8134 or (678) 466-1300 when calling from outside of U.S.A.
TSST
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Toto TSST
Resumen de contenidos para Toto TSST
- Página 1 TSST Warranty Registration and Inquiry For product warranty registration, TOTO U.S.A. Inc. recommends online warranty registration. Please visit our web site http://www.totousa.com. If you have questions regarding warranty policy or coverage, please con- tact TOTO U.S.A. Inc., Customer Service Department, 1155 Southern Road, Morrow, GA 30260...
-
