Sustitución de la lámpara de la luz
trasera
1. Asegúrese de que el interruptor de las luces está en
posición de D
ESACTIVADO
2. Retire los 2 tornillos que fijan la tapa y la lente a la base
de la luz trasera.
3. Retire la tapa de la luz trasera.
4. Presione hacia abajo sobre el pin de la lámpara, gire la
lámpara a la izquierda, y luego tire de la lámpara para
sacarla (Figura 70).

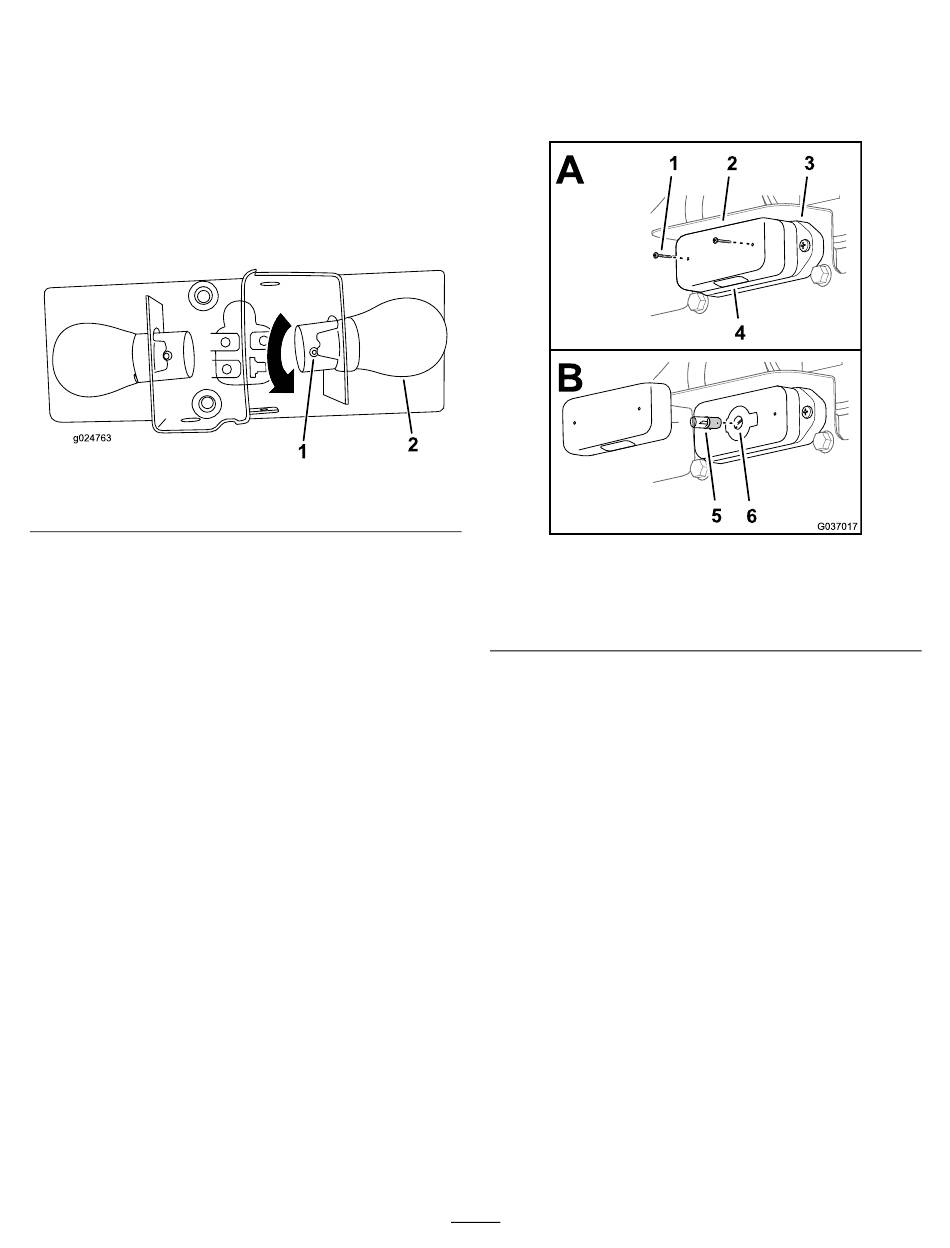

Figura 70
1. Pin
5. Instale la lámpara nueva en el zócalo del que extrajo
la lámpara fundida.
6. Gire la lámpara nueva a la derecha hasta que el pin de la
lámpara esté alineado con la muesca del portalámparas
(Figura 70).
7. Instale la tapa de la luz trasera con los 2 tornillos.
.
2. Lámpara
Sustitución de la lámpara de la placa
de la matrícula
1. Retire los 2 tornillos que sujetan la tapa a la base de la
luz de la placa de la matrícula y retire la tapa (A en la
Figura 71).
1. Tornillo
2. Tapa
3. Base de la luz
2. Presione ligeramente la lámpara hacia abajo y gírela
en sentido antihorario hasta que quede liberada del
alojamiento de la luz y retire la lámpara (B en la
71).
3. Instale la lámpara nueva en el alojamiento de lámpara
(B en la Figura 71).
4. Presione ligeramente la lámpara hacia abajo y gírela en
sentido horario hasta que quede sujeta en el alojamiento
(B en la Figura 71).
5. Alinee la tapa a la base de la luz de la placa de la
matrícula con la lente hacia abajo (A en la
6. Sujete la lente a la base con los 2 tornillos que retiró
en el paso 1.
