Manuales relacionados para Truper SICI-7-1/4A-2
Resumen de contenidos para Truper SICI-7-1/4A-2

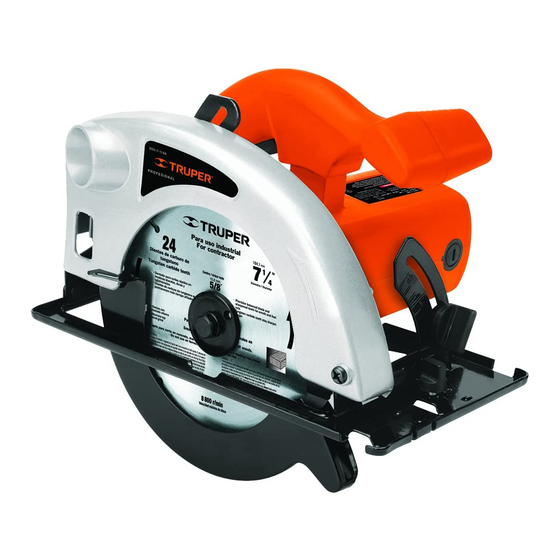

- Página 1 Instructivo de Sierra 184,1 mm 1 200 W 7-1/4” Circular Potencia Disco Este Instructivo es para: Modelo Código SICI-7-1/4A-2 16551 SICI-7-1/4A-2 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
- Página 2 Partes herramienta. Montaje Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Centros de Servicio Autorizados Sucursales Póliza de Garantía SICI-7-1/4A-2...
- Página 3 Especificaciones técnicas SICI-7-1/4A-2 Código 16551 Descripción Sierra circular Disco 184,1 mm (7-1/4”) Tensión 220 V Frecuencia 50 / 60 Hz Corriente 5,45 A Potencia 1 200 W Velocidad 4 500 r/min Ciclo de trabajo 30 minutos de trabajo por 15 minutos de descanso.
- Página 4 Normas de Seguridad para uso de herramientas eléctricas Mantenga su área de trabajo limpia, ordenada y bien Utilice equipo adecuado de protección personal. iluminada. ATENCIÓN Utilice protección para los ojos. Mascarilla antipolvo, ATENCIÓN Áreas desordenadas y obscuras pueden provocar zapatos de seguridad antideslizantes, casco y protección accidentes.
- Página 5 Normas de Seguridad para uso de sierras circulares Contragolpe • Antes de empezar cualquier corte, las palancas de ajuste de profundidad de corte y de bisel deben estar apretadas Por contragolpe nos referimos al movimiento repentino y y aseguradas. Si estas se mueven durante el corte, con fuerza que sufre la herramienta hacia afuera de la pueden hacer que el disco se doble y producir un pieza de trabajo y que puede hacer perder el control al...
- Página 6 Normas de Seguridad para uso de sierras circulares Guarda retráctil Materiales tóxicos Antes de cada uso revise que la guarda retráctil y su El polvo originado al cortar ciertos materiales contienen resorte funcionen correctamente, si la guarda no se substancias químicas que se sabe causan cáncer, defectos mueve libremente o no se cierra de manera instantánea de nacimiento y otros daños reproductivos.
- Página 7 Partes Guarda Expulsor de aserrín. Expulsor fija Mango El aserrín se sopla hacia de aserrín auxiliar atrás y a un lado, lo más lejos posible del operario. El aire de enfriamiento del motor sale por la carcasa y ayuda también a la expulsión del aserrín.
- Página 8 Montaje Montaje del disco de corte Una vez que los discos de corte se desgasten deben reemplazarse de inmediato. ADVERTENCIA Los discos de corte especificados para esta herramienta son de 184,1 mm (7-1/4”). Nunca debe usar otro tipo o medida de disco de corte. De lo contrario puede ocasionar lesiones personales de gravedad o dañar la herramienta invalidando su garantía.
- Página 9 Puesta en marcha Ajuste de la profundidad de corte • Afloje la perilla de ajuste de profundidad de corte. • Con la base fija, levante la carcasa hasta que el disco sobresalga de la base a la profundidad deseada. Utilice la guía de profundidad como referencia.
- Página 10 Mantenimiento Recuerde desconectar la herramienta antes de limpiarla o ADVERTENCIA NUNCA se debe poner la darle mantenimiento. herramienta en contacto con aceite para frenos, productos con base de petróleo, aceites penetrantes, etc. Todos los componentes de la herramienta son parte Contienen substancias químicas que pueden dañar o importante del sistema de aislamiento y solamente se les destruir el plástico.
