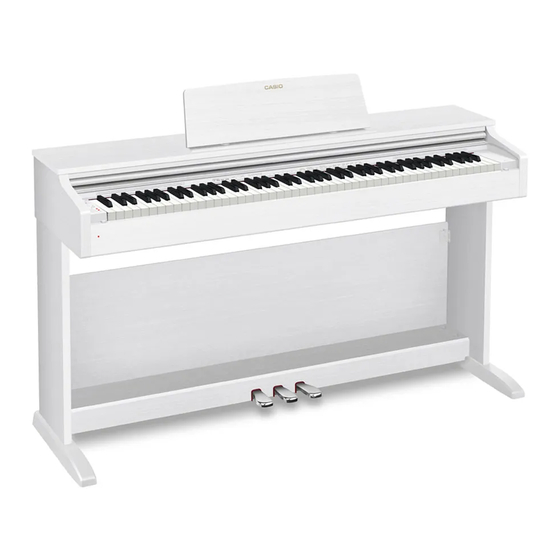

AP - 270 GUÍA DEL USUARIO (completa) Antes de utilizar este piano digital por primera vez, asegúrese de leer la GUÍA DEL USUARIO suministrada por separado para familiarizarse con las operaciones básicas. AP270-S-3C...
Página 2
Contenido Procedimientos iniciales ................... ES-31 Armado del soporte............ES-31 Conexión de los auriculares ........ES-35 Para conectar el cable ..........ES-34 Conexión de un equipo de audio o un amplificador...ES-36 Para instalar el atril............ES-34 Accesorios entregados y opcionales ......ES-36 Extracción de la cinta protectora del teclado....ES-35 Guía general ........
Página 3
Contenido Conexión a un PC ......ES-27 Requisitos mínimos del sistema de PC ....... ES-27 Conexión del piano digital a su PC......ES-27 Uso de MIDI..............ES-28 Transferencia de datos de canciones con un PC..ES-28 Referencia ........ES-37 Solución de problemas ..........ES-37 Especificaciones del producto ........
Página 4
Guía general Parte delantera Parte inferior Parte trasera ES-3...
Página 5
(Bloqueo de funcionamiento). Para obtener más información, consulte “Lista de parámetros” en las páginas ES-22 - ES-25. Acerca de los datos de partituras Puede utilizar un PC para descargar los datos de partituras desde el sitio web de CASIO. Para obtener más información, visite la siguiente URL. http://world.casio.com/...
Página 6
Toma de corriente Una vez armado el soporte, encienda el piano digital. Mientras mantiene presionado el botón FUNCTION, presione el botón P (Encendido) Para obtener más información, consulte “Procedimientos iniciales” en la página ES-31. para encender el piano digital. Encendido y apagado Presione el botón P (Encendido) para encender el piano digital.
Página 7
Ejecución con tonos diferentes Selección y ejecución de un tono Este piano digital cuenta con 22 tonos incorporados. *1: Los nombres de los tonos están indicados encima de las teclas a las que han sido asignados. *2: En este manual, estos nueve tonos se denominan colectivamente “tonos de piano”. Los tonos CONCERT, MELLOW y BRIGHT se denominan colectivamente como “tonos GRAND PIANO”.
Página 8
Ejecución con tonos diferentes Tonos graves (BASS) Estratificación de dos tonos La selección del tono BASS (LOWER) en el paso 1 del Utilice el siguiente procedimiento para estratificar dos procedimiento anterior asigna el tono de graves al tonos, de manera que suenen simultáneamente. rango bajo (lado izquierdo) del teclado.
Página 9
Ejecución con tonos diferentes Para ajustar el balance del volumen entre Uso de los efectos los dos tonos estratificados Reverberación : Hace que sus notas resuenen. Mientras mantiene presionado el botón Coro (Chorus) : Añade más amplitud a sus notas. FUNCTION, presione las teclas indicadas a •...
Página 10
Ejecución con tonos diferentes Deshabilitación de la emisión del ruido Uso de los pedales del piano del apagador digital El ruido del apagador se trata de un ligero sonido de Su piano digital viene equipado con tres pedales: timbre metálico que se produce cuando el apagador de apagador, sordina y sostenuto.
Página 11
Ejecución con tonos diferentes Mientras mantiene presionado el botón Uso del metrónomo FUNCTION, utilice las teclas TEMPO para especificar un valor de tempo en el rango de Presione el botón METRONOME. 20 a 255 pulsos por minuto. • Se inicia el metrónomo. •...
Página 12
Ejecución con tonos diferentes Para ajustar el volumen del metrónomo Seleccione el tono de piano que desea usar para el dúo. El siguiente procedimiento podrá realizarse en Ejemplo: GRAND PIANO 1 (BRIGHT) cualquier momento, independientemente de que el metrónomo esté sonando o no. Para desplazarse por los ajustes del modo dúo que se indican a continuación, mantenga Mientras mantiene presionado el botón...
Página 13
Ejecución con tonos diferentes Cambio de las octavas de los teclados para el dúo Puede cambiar los ajustes predeterminados iniciales de los rangos de los teclados izquierdo y derecho en unidades de octavas. Esto es conveniente, por ejemplo, en el caso de que el rango predeterminado inicial no sea suficiente cuando una persona está...
Página 14
Empleo de las canciones incorporadas (Interpretación de concierto, biblioteca musical, canciones de demostración) Su piano digital cuenta con 10 canciones incorporadas Interpretación de concierto de piano y de orquesta (Concert Play 1 a 10) y 60 solos de piano (Music Library 1 a 60). La Interpretación de concierto incluye grabaciones de La Interpretación de concierto le permite tocar con orquestas en vivo, para que usted pueda tocar con...
Página 15
Empleo de las canciones incorporadas (Interpretación de concierto, biblioteca musical, canciones de demostración) Mientras mantiene presionado el botón Para practicar la parte del piano (LESSON) FUNCTION, presione la tecla LISTEN del PREPARACIÓN teclado. • Puede cambiar el tempo de la reproducción, según •...
Página 16
Empleo de las canciones incorporadas (Interpretación de concierto, biblioteca musical, canciones de demostración) Para tocar con acompañamiento Reproducción de una canción orquestal (PLAY) específica de la biblioteca musical Mientras mantiene presionado el botón FUNCTION, presione la tecla PLAY del Busque el número de la canción que desea teclado.
Página 17
Empleo de las canciones incorporadas (Interpretación de concierto, biblioteca musical, canciones de demostración) Practicando con una canción de la biblioteca musical Podrá desactivar la parte de la mano izquierda o de la mano derecha de una canción y tocar el piano digital mientras suena.
Página 18
¡ IMPORTANTE! Pistas • CASIO COMPUTER CO., LTD. no asumirá ninguna responsabilidad por daños, lucro cesante, o Una pista es un contenedor de datos grabados, y una reclamos de terceras partes que surjan de la pérdida canción se compone de dos pistas: Pista 1 y pista 2.
Página 19
Grabación y reproducción Mientras mantiene presionado el botón Grabación de una pista mientras se está FUNCTION, presione el botón a para reproduciendo otra pista seleccionar la pista que desea grabar. Presione el botón MIDI REC para que su luz • Asegúrese de que la luz indicadora de la pista de grabación esté...
Página 20
Grabación y reproducción Reproducción desde la memoria del Borrado de los datos grabados piano digital El siguiente procedimiento permite borrar una pista específica de una canción. Presione el botón MIDI REC para que su luz se ilumine. ¡ IMPORTANTE! • El procedimiento descrito a continuación permite borrar todos los datos de la pista seleccionada.
Página 21
Configuración de los ajustes con el teclado Además de seleccionar tonos y canciones Suelte el botón FUNCTION para completar el (Interpretación de concierto o Biblioteca musical), procedimiento de ajuste. también puede utilizar el botón FUNCTION en combinación con las teclas del teclado para configurar NOTA el efecto, el toque del teclado, y otros ajustes.
Página 22
Configuración de los ajustes con el teclado Teclas del teclado utilizadas para configurar los ajustes • Los números a corresponden a los mismos números de “Lista de parámetros” en las páginas ES-22 - ES-25. [Teclado izquierdo] Coro (Chorus) ...
Página 23
Configuración de los ajustes con el teclado Lista de parámetros ■ Tonos Tipo de operación Parámetro Ajustes Descripción Observaciones (página ES-20) Reverberación Desactivado, 1 a 4 Especifica la reverberación de las Predeterminado: 2 notas. (página ES-8) Selección del Consulte la página Asigna un tono al teclado.
Página 24
Configuración de los ajustes con el teclado ■ Canción/Metrónomo Tipo de operación Parámetro Ajustes Descripción Observaciones (página ES-20) Selección de 1 a 70 Selecciona una melodía de la • Este ajuste no se puede cambiar durante la Predeterminado: 1 biblioteca musical.
Página 25
Configuración de los ajustes con el teclado ■ Teclado Tipo de operación Parámetro Ajustes Descripción Observaciones (página ES-20) Temperamento Temperamento: <Selección de un temperamento> Puede cambiar la <Temperamentos> 0 a 16 Mientras mantiene presionado el escala (sistema de 0: Igual / Temperamento Nota base:...
Página 26
Configuración de los ajustes con el teclado ■ MIDI y otros ajustes Tipo de operación Parámetro Ajustes Descripción Observaciones (página ES-20) Modo unidad MIDI, El piano digital ingresa • Tras cambiar este ajuste a almacenamiento, Almacenamiento automáticamente al modo MIDI al las luces GRAND PIANO 1, GRAND flash USB Predeterminado:...
Página 27
Piano roll le ofrece gran apoyo a la hora de practicar el piano. Descarga de la aplicación especial Visite el sitio web de abajo para descargar la aplicación e instalarla en su dispositivo inteligente. http://web.casio.com/app/en/ ES-26...
Página 28
10.12 *1: Windows Vista (32 bits) Configure los ajustes del software musical *2: Windows 7 (32 bits, 64 bits) para seleccionar “CASIO USB-MIDI” como *3: Windows 8.1 (32 bits, 64 bits) dispositivo MIDI. *4: Windows 10 (32 bits, 64 bits) •...
Página 29
PCs (equipos) producidos por distintos fabricantes. NOTA • Si desea una información detallada sobre la Implementación MIDI, visite el sitio web de CASIO • Mientras mantiene presionado el botón FUNCTION, http://world.casio.com/. presione la tecla correspondiente al modo de dispositivo USB.
Página 30
SMF (formato 0/1) .CM2: Datos de formato subcarpeta designada con un número (61 a 70) que original de CASIO coincida con el número de la ubicación de la biblioteca musical a la que desea cargar la canción. Datos de la RECORDER BIDREC01.CSR: Datos de...
Página 31
Conexión a un PC ■ Para transferir datos de la memoria de la grabadora entre el piano digital y su PC Si desea transferir del piano a su PC, los datos digital actuales de la memoria de la grabadora, copie el contenido de la carpeta RECORDER a su PC.
Página 32
Correría el riesgo de dañar el soporte y/o piano digital. • Los tornillos se encuentran en una bolsa de plástico dentro del material de empaque. • Si hay algún elemento faltante o dañado, póngase en contacto con su centro de servicio CASIO local. ES-31...
Página 33
Procedimientos iniciales Fije los paneles laterales a la pieza Utilice los dos tornillos para asegurar los transversal . Asegure los paneles laterales bordes superiores izquierdo y derecho del con los cuatro tornillos panel trasero a las sujeciones de los ...
Página 34
Procedimientos iniciales A continuación, asegure la parte inferior del • Desde atrás, deslice el piano sobre el soporte, de manera que los pernos en la parte inferior del piano panel trasero con los seis tornillos se enganchen en las muescas de los soportes. Muesca del soporte Parte trasera del piano...
Página 35
Procedimientos iniciales Conecte el adaptador de CA suministrado Para conectar el cable con el piano digital (12 V CC) en el terminal del adaptador de CA. Enchufe el cable de Dirija la clavija del cable de la unidad de alimentación del adaptador de CA pedales tal como se muestra en la ilustración suministrado con el piano digital en el e introdúzcala en el conector de pedal de la...
Página 36
Procedimientos iniciales Extracción de la cinta Conexión de los auriculares protectora del teclado Parte delantera Tomas PHONES/OUTPUT Se adhiere una cinta protectora a los bordes delanteros de las teclas para ofrecer protección durante el embarque. Retire la cinta protectora antes de utilizar el piano digital.
Página 37
VOLUME. Después de la conexión, podrá ajustar el solicite el catálogo de CASIO a su vendedor o visite volumen al nivel que desee. el sitio web de CASIO en la siguiente URL.
Página 38
Referencia Solución de problemas Consulte Problema Acción página ES-6 No se emite sonido al presionar 1. Gire adicionalmente el controlador VOLUME hacia “MAX”. las teclas del teclado. ES-35 2. Desconecte todo lo que esté conectado a las tomas PHONES/OUTPUT. ...
Página 39
Referencia Especificaciones del producto Modelo AP-270BK/AP-270BN/AP-270WE Teclado 88 teclas de piano, con respuesta al tacto Polifonía máxima 192 notas Tono 22 tipos • Estratificación (excluyendo los tonos graves) Simulador acústico Resonancia amortiguada (ruido del apagador activado/desactivado), respuesta del martillo Efectos Brillantez (–3 a 0 a 3), reverberación (4 tipos), chorus (coro) (4 tipos), DSP Metrónomo •...
Página 40
Apéndice Núm. de canción Nombre de canciones Lista de tonos Tambourin Menuet BWV Anh.114 [Clavierbüchlein der Anna Magdalena Bach] Cambio de MSB de selección Nombre de tonos programa de banco Inventio 1 BWV 772 GRAND PIANO 1 CONCERT Inventio 8 BWV 779 MELLOW Inventio 13 BWV 784 BRIGHT...
