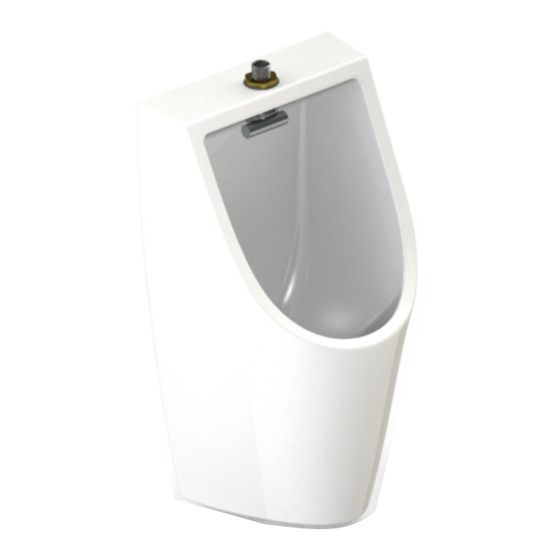

Helvex MG MOJAVE Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados / Recommended Tools and Materials
taladro con broca desarmador de cruz
para concreto phillips screwdriver
de Ø 5/16"
drill with Ø 5/16"
concrete drill bit
General Dimensions / Dimensiones Generales
Altura del Sello Hidráulico
1
2,0" Hydraulic Seal Height
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las intrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your
local building codes. The product's illustration may vary in appearance to the actual product as result of
the continuous improvement process it is subject to.
La sustancia azul de metileno se utiliza en el proceso del aseguramiento de la calidad del producto con el objetivo
de asegurar que el producto no presente alguna grieta o fuga. El alcohol isopropílico se utiliza para limpiar el azul
de metileno. Estas sustancias no representan ningún daño para la salud del ser humano.
The methylene blue substance is used in the quality assurance process of the product in order to ensure that the
product does not show any cracks or leaks. Isopropyl alcohol is used to clean methylene blue. These substances
are not harmful to human health.
Esta Guía de Instalación Aplica al producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Requerimientos de Instalación
Requerimientos de Instalación
Installation Requirements
Modelo / Model
MG MOJAVE
MG-MOJAVE
Presión óptima de trabajo 3 kg/cm² /
flexómetro perico
tape measure adjustable wrench
Marque el centro de la ranura, colocando el ancla a las medidas recomendadas. Se recomienda
2
51 mm
que la tubería del desagüe sea de PVC.
bracket at the recommended dimensions. The recomendation is to use PVC sanitary pipe drain.
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
Installation Requirements
Para el correcto funcionamiento de éste producto, se
recomienda la siguiente presión:
For the correct functioning of these products, the
recommended water pressure is:
Mínima / Minimum
Máxima
kg/cm² PSI kPa kg/cm²
98,0
1,0 14,22 5,0
Optimum working pressure 42,6 PSI
Componentes Incluidos / Included Componentes
lápiz kit de conector
pencil fijación de Ø 1½"-2"
fixing kit Ø 1½"-2"
trap connector
ancla
wall bracket
tubería del
desagüe Ø 2"
Ø 2" drain pipe
NPT Nivel de Piso Terminado
FFL Finished Floor Level
9 0
S14200052E21-6
Mingitorio de Flujo Tipo Cascada
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
/ Maximum
your product to the base
of the tube is equivalent
PSI kPa
to (0,1 kg/cm²) [1,42 PSI].
490,3
71,1
ancla trampa para mingitorio
wall bracket
/ Mark the center of the wall bracket slot, place the wall
línea de alimentación para el fluxómetro
supply line for flushvalve
c m
* 4 1 , 4
"
* 1 6 , 3
c m
* 4 5 , 0
1 "
* 1 7 , 7
°
* Medidas Recomendadas
* Recommended Dimensions
MG MOJAVE
MG-MOJAVE
Washdown Urinal
urinal trap
