El sistema de escape del motor de este producto contiene
químicos que pueden causar cáncer, defectos congénitos u
otros daños en la reproducción, de acuerdo a lo que se conoce
en el Estado de California.
Lea y comprenda toda la literatura incluida antes de su
uso. Si no lee los manuales, podría sufrir lesiones
graves.
Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2.
X7503323306
© 09/20 ECHO Incorporated
Manual del
operador

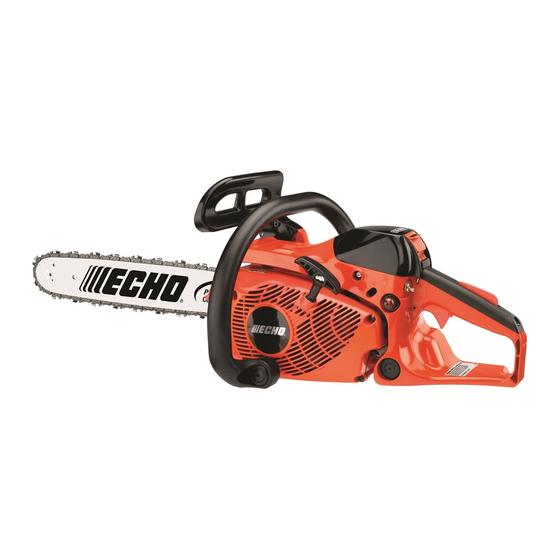

CS-361P
Motosierra
Publicidad
Manuales relacionados para Echo CS-361P
Resumen de contenidos para Echo CS-361P
- Página 1 Estado de California. Lea y comprenda toda la literatura incluida antes de su uso. Si no lee los manuales, podría sufrir lesiones graves. Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2. X7503323306 © 09/20 ECHO Incorporated...
- Página 2 TABLA DE MATERIAS Introducción........................ 3 Información de servicio ....................3 Número de serie/piezas ..................3 Servicio ......................4 Asistencia para productos del consumidor de ECHO ........4 Registro de producto..................4 Literatura adicional..................... 4 Lista Del Embalaje ..................... 5 Seguridad ........................5 Reglas para la operación segura ...............
- Página 3 INFORMACIÓN DE SERVICIO Número de serie/piezas Las piezas ECHO legítimas y los conjuntos y kits de mantenimiento para los productos ECHO sólo están disponibles en un distribuidor autorizado ECHO. Cuando necesite comprar piezas, siempre tenga a mano el número de modelo y de...
- Página 4 Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
- Página 5 CS-361P LISTA DEL EMBALAJE LISTA DEL EMBALAJE El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
- Página 6 Siga las instrucciones del fabricante para la afiladura y el mantenimiento de la sierra de cadena. Use solamente las barras y cadenas de repuesto especificadas por el fabricante, o su equivalente. X7503323306 © 09/20 ECHO Incorporated...
- Página 7 Nota: • Como práctica, mientras corte un árbol pequeño, empuje la palanca hacia adelante para trabar el freno. • Confirme que funcione el freno de forma apropiada antes de usar. X7503323306 © 09/20 ECHO Incorporated...
- Página 8 (14 pu.) de que el freno sea mantenido, ajustado y probado estrictamente de acuerdo con las instrucciones detalladas. aquí, para estar seguro de que el rendimiento del freno se mantiene en cumplimiento con el Standard B175.1. X7503323306 © 09/20 ECHO Incorporated...
- Página 9 Mantenga todas las partes de su cuerpo lejos de la sierra de cadena cuando el motor está funcionando. Antes de hacer arrancar el motor, asegúrese que la cadena de la sierra no esté en contacto con ninguna cosa. X7503323306 © 09/20 ECHO Incorporated...
- Página 10 21. Al talar, mantenga al menos 2 longitudes de árbol entre usted y sus compañeros de trabajo. 22. Siga las instrucciones del manual del operador para arrancar la motosierra. 23. Nunca ajuste la barra guía o la cadena de la sierra cuando el motor esté funcionando. X7503323306 © 09/20 ECHO Incorporated...
- Página 11 NO arranque ni opere la unidad a menos que todos los ◆ protectores y cubiertas estén debidamente ensambladas en la unidad. X7503323306 © 09/20 ECHO Incorporated...
- Página 12 Si se detectan daños o fugas, no use la unidad, de lo contrario pueden producirse lesiones personales graves o daños a los bienes. Hágala reparar por un concesionario autorizado de servicio antes de utilizarla. X7503323306 © 09/20 ECHO Incorporated...
- Página 13 ANSI Z87.1 o CE. Para mayor seguridad, puede llevar puesta una careta de ◆ protección facial sobre las gafas de seguridad para protegerse de las ramas cortantes o los escombros volantes. X7503323306 © 09/20 ECHO Incorporated...
- Página 14 Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
- Página 15 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado / condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
- Página 16 • Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7503323306 © 09/20 ECHO Incorporated...
- Página 17 Máximo valor de El contacto de la contragolpe medido extremidad de la barra sin freno de cadena, de la guia con cualquier para combinaciones objeto debe ser evitado de barras y cadenas aprobadas X7503323306 © 09/20 ECHO Incorporated...
- Página 18 “arranque en frio” posición (Estrangulador Cierre) Bomba de purga Control del estrangulador "marcha" posición (Estrangulador Abierto DETENER / Dispositivo de Interruptor de parada descompresión momentáneo Nota: No todos los símbolos aparecerán en su unidad. X7503323306 © 09/20 ECHO Incorporated...
- Página 19 El símbolo de alerta de seguridad acompañado por la palabra "ADVERTENCIA" destaca un acto o condición que PUEDE llevar a que se produzcan lesiones personales graves o la muerte si no se evita. X7503323306 © 09/20 ECHO Incorporated...
- Página 20 Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7503323306 © 09/20 ECHO Incorporated...
- Página 21 Mantenimiento de este manual. X7503323306 © 09/20 ECHO Incorporated...
- Página 22 Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. La etiqueta de seguridad es un ejemplo solamente. Su etiqueta puede verse un poco diferente.
- Página 23 Freno de cadena - Detiene la cadena de la sierra. Piñón - Unidades cadena de la sierra. Embrague - Activa piñón de arrastre cuando las rpm del motor es lo suficientemente rápido como para proporcionar la energía necesaria para el corte. X7503323306 © 09/20 ECHO Incorporated...
- Página 24 (C) de la barra de guía. IMPORTANTE: La hendidura del protector de la punta (D) debe encajar en el hueco en la barra de guía (E). Apriete la tuerca (F) y el perno (A). X7503323306 © 09/20 ECHO Incorporated...
- Página 25 Apriete las tuercas de el protector de la rueda dentada con los dedos Ajuste la tensión de la cadena de la sierra, según se indica en “Ajuste, tensión de cadena”. X7503323306 © 09/20 ECHO Incorporated...
- Página 26 Tire de la cadena de la sierra con la mano alrededor de la barra de guía. Reduzca la tensión de la cadena, si percibe lugares apretados. X7503323306 © 09/20 ECHO Incorporated...
- Página 27 15% de MTBE (eter metil terbutílico). La gasolina que contiene metanol (alcohol de madera) NO está aprobada. Se recomienda el uso del combustible marca ECHO para extender la vida de todos los motores refrigerados por aire de 2 tiempos y motores híbridos de 2/4 tiempos.
- Página 28 ISO-L-EGD (ISO/CD 13738) y JASO FD tal es el caso de los acietes para motores de dos tiempos de marca ECHO. Los aceites para motores de 2 tiempos de la marca ECHO cumplen con estos estándares. Los problemas en el motor debido a una lubricación inadecuada causada por no utilizar un aceite...
- Página 29 Los vapores encendidos por una fuente de encendido pueden regresar al contenedor de combustible, y resultar en una explosión, incendio, lesiones graves o fatales, y amplios daños a los bienes. X7503323306 © 09/20 ECHO Incorporated...
- Página 30 Almacene en un edificio bien ventilado y no ocupado, alejado de chispas y llamas. El combustible almacenado de dos tiempos puede separarse. SIEMPRE agite el contenedor de combustible antes de cada uso. X7503323306 © 09/20 ECHO Incorporated...
- Página 31 OPERACIÓN El aceite y la gasolina usada, y las toallas sucias son materiales de residuos peligrosos. Las leyes de des ECHO varían por localidad. Lubricante de la cadena La lubricación correcta de la cadena mientras está en operación reduce a un mínimo la fricción entre la cadena y la barra de guía y asegura una vida...
- Página 32 (B) e instálelo en la posición de tiempo frío (C). Nota: Para la operación a temperaturas normales (5°C, 41°F), vuelva a poner el tapón en su posición original. Para impedir el recalentamiento del motor. X7503323306 © 09/20 ECHO Incorporated...
- Página 33 Oprima la bomba de purga (B) 3 a 4 veces o hasta que el combustible sea visible in la bomba de purga. Tire el la perilla de control del estrangulador completamente hacia afuera (cerrar estrangulador) posición. X7503323306 © 09/20 ECHO Incorporated...
- Página 34 Si el motor no arranca después 5 tirones, repita las instrucciones. No aumente la velocidad del motor mientras que el freno de la cadena está bloqueada. Daño grave freno resultará X7503323306 © 09/20 ECHO Incorporated...
- Página 35 Se puede usar el estrangulador si es necesario, pero después del primer ruido de arranque, apriete del gatillo del acelerador para soltar el estrangulador y dejar el motor en ralenti. X7503323306 © 09/20 ECHO Incorporated...
- Página 36 Nota: Si mueva de la sierra de cadena, ajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Después de que el motor...
- Página 37 Comprobación de la tensión de la cadena Se debe comprobar la tensión de la cadena con frecuencia durante el trabajo y corregirla según sea necesario. X7503323306 © 09/20 ECHO Incorporated...
- Página 38 A la velocidad de corte, la cadena se está moviendo Contragolpa a una velocidad alta. Si la punta contacta una rama o leño mientras la cadena se está moviendo, la X7503323306 © 09/20 ECHO Incorporated...
- Página 39 • Reitre la cubierta de la rueda dentada. Limpie las astillas de madera y el aserrín de la cubierta y del cárter del motor. • Nunca use herramientas metálicas para limpiar porque pueden rayar la pintura del metal, lo que promueve la corrosión. X7503323306 © 09/20 ECHO Incorporated...
- Página 40 ángulo de 45 grados y NO en esta al menos 3 m (10 pies) del lugar de dirección Camino de tronco, para alejarse del tronco que retirada retrocederá sobre el tronco que quedó enterrado. X7503323306 © 09/20 ECHO Incorporated...
- Página 41 Luego, remueva la sierra para el segundo corte. Inserte la sierra en el primer corte con mucho cuidado, para no producir contragolpe. El corte final se hace arrastrando la sierra hacia adelante en el corte para alcanzar la bisagra. X7503323306 © 09/20 ECHO Incorporated...
- Página 42 Si hace el corte con el árbol sobre el suelo, no deje que la cadena de la sierra se hunda en la tierra, es dañino para la sierra y es muy posible que lo golpeen los desperdicios volantes. X7503323306 © 09/20 ECHO Incorporated...
- Página 43 Use las combinaciones de barra/cadena mostradas en la arriba tabla. Kick Guard (Opcional) Para comprar un Kick Guard opcional comuníquese con su distribuidor ECHO. Para el nombre del distribuidor ECHO más cercano a usted, Llamada: 1-800-432-ECHO (3246) o en la web en www.echo-usa.com X7503323306 © 09/20 ECHO Incorporated...
- Página 44 Utilice únicamente la cadena de sierra designada como “BAJO RETROCESO” que cumpla con la norma ANSI B175.1 o CSA Z62.1, .3 cuando se pruebe en la muestra representativa de motosierras por debajo de 3.8 C.I.D. y la barra de guía ECHO especificada. MANTENIMIENTO Las partes móviles pueden amputar los dedos o causar...
- Página 45 Nivel 1 = Fácil de hacer. Se pueden necesitar herramientas comunes.. Nivel 2 = Dificultad moderada. Se pueden requerir ciertas herramientas especializadas Nivel 3 = Consulte a su agente. Haga clic AQUÍ o visite http://www.echo-usa.com/products/maintenance-kit AQUI https://www.shindaiwa-usa.com/you-can.aspx Para obtener información sobre los kits de mantenimiento.. X7503323306...
- Página 46 * Al cargar combustible Sistema de combustible Inspeccionar Guía de barra y piñón de punta Inspeccionar 3 meses Filtro de aire Reemplazar * Colador de aceite Inspeccionar / reemplazar * Filtro de combustible Inspeccionar * X7503323306 © 09/20 ECHO Incorporated...
- Página 47 Durante el período de rodaje el rendimiento del motor aumentará y se estabilizarán las emisiones de escape. La velocidad en vacío puede ajustarse según sea necesario. X7503323306 © 09/20 ECHO Incorporated...
- Página 48 Si el motor vacila, gire la aguja de baja velocidad “L” hacia la izquierda 1/8 de vuelta adicional y repita la aceleración. Siga ajustando hasta que se produzca una aceleración suave. X7503323306 © 09/20 ECHO Incorporated...
- Página 49 • Torsion: de 758,42 a 1034, 21 kPa. 0.65 mm (0.026 pulg.) Quite la tapa del cilindro y la bujía. Reempláce la si el eltectrodo está desgastado o si el aislador se ha ensuciado con aceite u ortos despositos. X7503323306 © 09/20 ECHO Incorporated...
- Página 50 Pellizque el Filtro De Combustible (A) con los dedos en una mano y la línea de combustible con la otra.Tire y gire ligeramente para separar. Instale el Filtro De Combustible (A) con acción inversa. X7503323306 © 09/20 ECHO Incorporated...
- Página 51 Limpie los agujeros de aceite (B) con un alambre. Dé la vuelta a la barra guía periódicamente. Limpie el área de montaje de la barra antes de la instalación de la barra guía. X7503323306 © 09/20 ECHO Incorporated...
- Página 52 • Es necesario que ciertos motores de combustión interna que se operan en bosques, maleza y áreas cubiertas por césped en los estados de Washington, Oregon, Idaho, California, Minnesota, New Jersey y Maine estén equipados con un apagachispas. X7503323306 © 09/20 ECHO Incorporated...
- Página 53 Reemplace la pantalla (C) si está rajada o tiene agujeros quemados. Monte los componentes en sentido inverso. Nota: Al limpiar depósitos de carbón, tenga cuidado de no dañar el cuerpo catalítico. X7503323306 © 09/20 ECHO Incorporated...
- Página 54 • Mantenga los cortadores derecho e izquierdo alineados de forma apropiada. • Observe que los cortadores desafilados o irregulares producirán un rendimiento de corte inadecuado, mayores vibraciones de las cadenas y la rotura prematura de la cadena de la sierra. X7503323306 © 09/20 ECHO Incorporated...
- Página 55 • Un quinto del diametro de la lima permanece sobre el borde del cortador. • Asegúrese de redondear el borde Herramienta para calibrar delantero del calibre de la profundidad profundidad. X7503323306 © 09/20 ECHO Incorporated...
- Página 56 • Si la cadena de la sierra se ensucia con resina, por ejemplo, limpiela con kerosina y remójela en aceite. Para cadenas de otras marcas, siga las instrucciones del fabricante de las mismas. X7503323306 © 09/20 ECHO Incorporated...
- Página 57 Filtro del Contaminantes o Filtro del combustible residuos en el Reemplazar combustible sucio combustible El motor no Ventilación Ventilación Contaminantes o acelera Limpiar o residuos en el adecuada combustible reemplazar combustible combustible mente bloqueada X7503323306 © 09/20 ECHO Incorporated...
- Página 58 Nunca pruebe la chispa de encendido conectando a tierra la bujía de encendido cerca del orificio de la bujía del cilindro, de lo contrario pueden producirse graves lesiones personales. X7503323306 © 09/20 ECHO Incorporated...
- Página 59 No preste ni alquile su motosierra sin el manual del operador. Nota: • Se debe guardar este manual del operador como referencia para el futuro. • Si este manual del operador se hace ilegible o se pierde, contacte a su distribuidor ECHO, o www.echo-usa.com. X7503323306 © 09/20 ECHO Incorporated...
- Página 60 Automatico banda de freno tipo Vacío 3.200 rpm Velocidad de embragado 4.400 rpm Plena aceleración 13,000 rpm Tensor de la cadena Lado acceso sistema Barra de guía 12, 14, 16 pulg Cadena dea sierra 91PX/91PXL X7503323306 © 09/20 ECHO Incorporated...
- Página 61 Dispositivo antivibración, Parachoques con puntas, Seguro del control de la aceleración, Seguro de la cadena, Silenciador de los pararrayos de la chispa, (Kick Guard opcional). * Los datos técnicos están sujetos a cambios sin aviso. X7503323306 © 09/20 ECHO Incorporated...
- Página 62 Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
- Página 63 CS-361P REGISTRO DE PRODUCTO X7503323306 © 09/20 ECHO Incorporated...
- Página 64 C67315001001 - C67315999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
